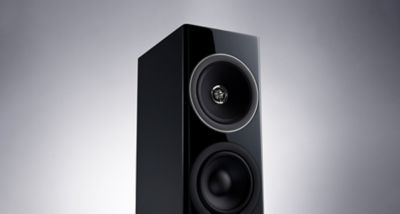

Système de haut-parleurs SB-G90M2

Le fait de reproduire de la musique avec une expressivité de son spatial améliorée requiert que les fronts d’onde des sons provenant du haut-parleur soient tous alignés lorsqu’ils atteignent l’auditeur, quelle que soit sa position. Le concept de source sonore pontuelle est l’une des approches idéales pour atteindre ce résultat.
Pour parvenir à la reproduction de la source sonore pontuelle, la configuration coaxiale a été adoptée, avant d’être combinée à la prise de phase linéaire de forme originale, dans le but d’aligner les phases, ainsi qu’au diaphragme de flux fluide formé par un diaphragme de forme peu profonde et aux bords lisses, pour une réflexion minimale du son.
L'unité de haut-parleur coaxial 2 voies du SB-G90M2 a été récemment développée pour la reproduction des gammes de hautes et moyennes fréquences afin d’assurer une localisation précise de l’image du son et une qualité de son supérieure, résultant en une musique fluide et riche en émotions, tout en héritant des concepts de source sonore pontuelle et de phase linéaire que Technics poursuit inlassablement.

La collerette acoustique de forme originale est positionnée sur le côté avant du diaphragme du tweeter et assure une capacité de reproduction de son haute résolution sur large bande ainsi qu’une large scène sonore.
La pointe de la prise de phase linéaire est fabriquée à partir d’un matériau en laiton à haut module et de haute densité. Ceci empêche la prise de vibrer de manière non nécessaire en raison de l’effet de la vibration de l’unité médium, assurant ainsi un son clair et à faible distorsion.

Lorsqu’une onde sonore se propage le long d’une surface irrégulière, son front de vague est perturbé en raison des irrégularités de la surface, et résulte en une dégradation des caractéristiques de la fréquence. Ceci affecte particulièrement les caractéristiques des hautes fréquences aux courtes longueurs d’onde.
Le diaphragme de l’unité médium, qui fait partie de l’unité de haut-parleur coaxial, présente une forme peu profonde et au bord lisse, qui permet de réduire la réflexion du son, de façon à ce que les perturbations subies par les sons dégagés par le diaphragme soient minimisées, assurant ainsi une excellente réponse en fréquence, une excellente caractéristique de phase, et une ample directivité.
Cette configuration permet d’obtenir une large scène sonore et une gamme de fréquences hautes et moyennes riche et fluide.

Afin de reproduire le son de la musique avec un rapport S/N élevé, les sources de bruits indésirables ont été complètement éliminées.
À ces fins, l’architecture avec BDMA adoptée par le modèle SB-G90 précédent a été optimisée davantage par le biais d’une analyse CAE poussée, et le déflecteur monté sur haut-parleur a été développée à nouveau pour un montage sécurisé des unités de haut-parleur. De plus, la rigidité de l’ensemble du boîtier a été renforcée pour tirer parti de l’architecture avec BDMA. La force et la forme de chacune des pièces composant le haut-parleur coaxial a été soigneusement révisée afin d’éliminer les vibrations et bruits indésirables de façon aussi complète que possible. De plus, une structure de trajectoire du son a été installée à l’intérieur du boîtier. Cette structure unique et nouvelle élimine de façon efficace les ondes stationnaires responsables du pic de résonance.

Les vibrations non désirées générées par le déflecteur monté sur le haut-parleur ont été réduites davantage à travers l’amélioration des trous d’évent utilisant le CAE, ainsi qu’à travers la possibilité offerte au déflecteur en une pièce de pénétrer dans le plateau de fond pour une rigidité plus importante. De plus, les trous d’évent améliorent la distribution du son dégagé par les côtés latéraux des haut-parleurs, pour une réponse optimisée. En outre, le déflecteur monté sur le haut-parleur coaxial a été séparé du déflecteur monté sur le woofer, afin d’éliminer l’interférence mutuelle.
Ensemble, ils améliorent davantage la netteté du son et la présentation tridimensionnelle du champ sonore.

En effet, une résonance appelée onde stationnaire est généralement générée à l’intérieur du boîtier du haut-parleur par le son d’une certaine fréquence déterminée par la taille du boîtier. La méthode la plus courant pour éliminer les ondes stationnaires consiste à installer à l’intérieur du boîtier un matériau absorbant les sons. Cependant, étant donné que ce matériau absorbant absorbe également le son à des fréquences autres que celle qui génère les ondes stationnaires, ce dernier retire quelque peu dynamisme et brillance au son reproduit.
Pour pallier à cela, une structure de trajectoire sonique a été placée au bas du boîtier du woofer, afin de guider les ondes stationnaires. Pour pallier à cela, une structure de trajectoire sonique a été placée au bas du boîtier du woofer, afin de guider les ondes stationnaires. Un matériau qui absorbe les sons est installé à l’endroit, au niveau de la trajectoire du son, où le vitesse du son est la plus rapide. Ceci permet une élimination efficace des ondes stationnaires, qui sont responsables des pics de résonance, avec une quantité minimale de matériau absorbant. (breveté)
Cette structure permet l’utilisation de toutes les informations nécessaires à la reproduction précise de la musique, de façon à ce que le système du haut-parleur assure des sons de haute fréquence et basse fréquence plus vifs et naturels.
