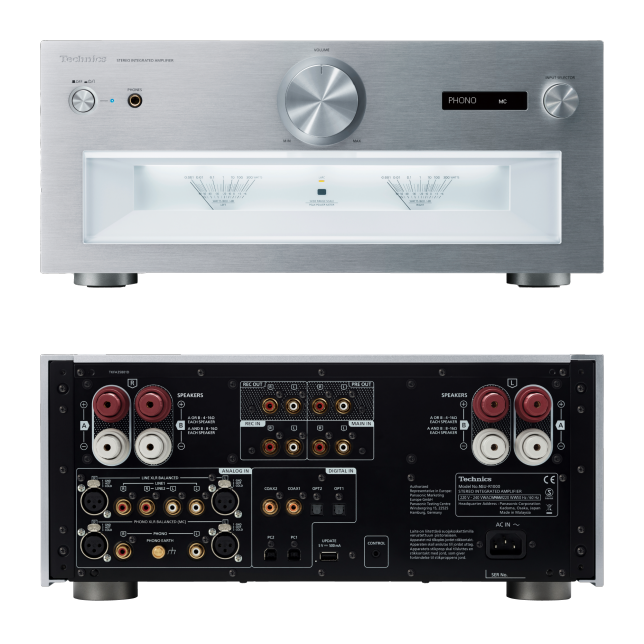

Geïntegreerde stereo versterker SU-R1000

SU-R1000

Reference Class

Technics blijft het ideale geluid nastreven door nieuwe sonische dimensies uit te dagen, gerealiseerd door een volledig digitale versterker.
Zoom in
Zoom uit
Sluiten

Kenmerken

JENO Engine

Jitter is een belangrijke oorzaak van vervorming in digitale systemen en wordt veroorzaakt door een verkeerde timing in de hoofdklokken die worden gebruikt bij de conversie van digitaal naar analoog. Om de door jitter veroorzaakte degradatie van geluid te elimineren, heeft Technics een origineel jitter-reducerend circuit ontwikkeld, bestaande uit een klokgenerator in het ruisvormingssysteem om jitter in het lagefrequentiebereik te verminderen en een zeer nauwkeurige sample-frequentieomvormer om jitter te onderdrukken in het hoge frequentiebereik. Het vermindert dus op een ideale manier jitter over het gehele frequentiebereik. Dit werkt met het originele, zeer nauwkeurige PWM-conversiecircuit (Pulse Width Modulation), waarbij de ruisvormingssnelheid, de mate en het herkwantisatiegetal en de PWM-gradatie worden geoptimaliseerd om signalen met een hoge resolutie naar PWM te converteren zonder enige schade te veroorzaken aan het dynamische bereik. Met deze technologieën kunnen de digitale versterkerontwerpen van Technics de natuurlijke en delicate nuances van muziek reproduceren.

ADCT
(Active Distortion Cancelling Technology)

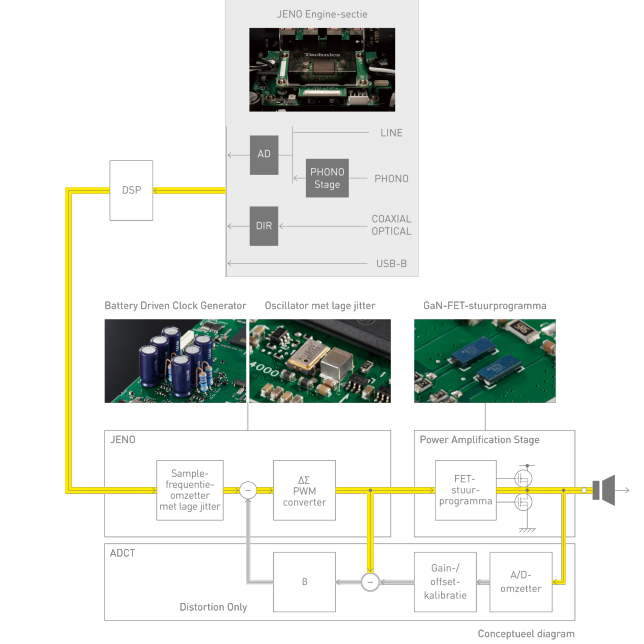

Circuit Diagram of Digital Amplifier Technology
De door Technics nieuw ontwikkelde Active Distortion Cancelling-technologie extraheert en verwijdert nauwkeurig de vervorming in de vermogenseindtrap die wordt gegenereerd door de tegenelektromotorische kracht en spanningsval van de spreker. In de hifi-audiomarkt waar een onbeperkt aantal audiosystemen kan worden geconfigureerd door verschillende producten te combineren, moeten high-end audioversterkers een diversiteit aan luidsprekers optimaal aansturen. De Active Distortion Cancelling-technologie extraheert nauwkeurig vervorming door het verschil tussen de luidsprekeraansluiting en de JENO-uitgang te bepalen en past vervolgens correctie toe op het digitale uitgangssignaal, waardoor het conventionele digitale versterkersysteem wordt gecorrigeerd. Dit zorgt voor een krachtige aandrijfkracht en akoestische energie van de luidsprekers en biedt tegelijkertijd de superieure voordelen van een digitale versterker, zoals weinig ruis, een nauwkeurig geluidsbeeld en een uitgebreide geluidssfeer, ongeacht het type aangesloten luidsprekers.

Geavanceerde snelle stroomvoorziening

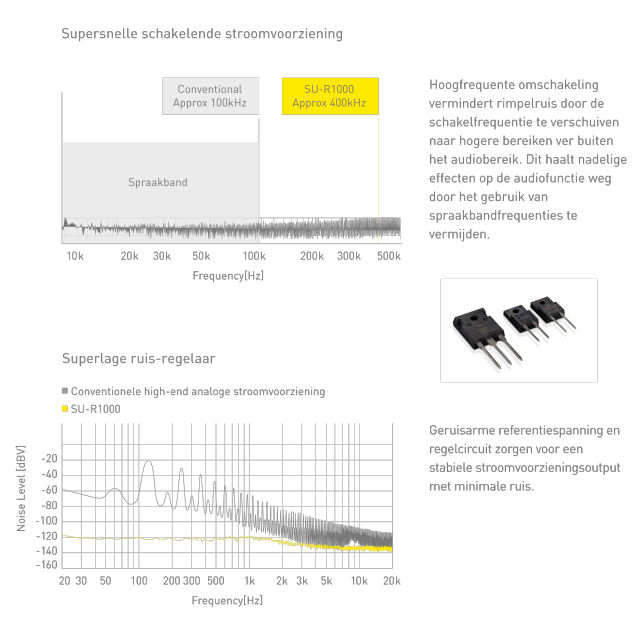

Graph of Super High Speed Switching Power Supply Picture of GaN-FET(left) and SiC Diode(right)
De SU-R1000 maakt gebruik van een schakelende stroomvoorziening om een stabiele toevoer van spanning en stroom te garanderen die de digitale versterker nodig heeft. In een conventioneel schakelende stroomvoorziening werd de AAN-tijd van de schakelhandeling geregeld om de spanning te stabiliseren, en dit zorgt ervoor dat de schakelfrequentie fluctueert volgens de belasting, wat resulteert in een modulatieruis die de geluidskwaliteit beïnvloedt. De Advanced Speed Silent Power Supply heeft deze ruis geëlimineerd door de schakelfrequentie vast te leggen in de 400 kHz-band. Verder wordt in de latere fase een Super Low Noise Regulator geleverd. Dit voorkomt de afname van de regeling als gevolg van de vaste schakelfrequentie en gaat het mengen van de ruiscomponent in hoge frequenties tegen. Het resultaat is een stroomvoorziening met een hoge respons die resulteert in de beste prestaties van de digitale versterker.

Vier onafhankelijke stroomvoorzieningen

Picture of Pre Amplifier
In de SU-R1000 is elk element waaruit de stroomvoorziening bestaat zorgvuldig bestudeerd en herzien voor een hogere geluidskwaliteit. Bovendien zijn er vier onafhankelijke stroomvoorzieningen voorzien voor verschillende circuitblokken voor een verdere verbetering van de geluidskwaliteit. Omdat de SU-R1000 een geïntegreerde versterker is, bestaan de interne circuits uit een voorversterkertrap en een eindversterkertrap in een mix van analoge en digitale circuits. De Phono-EQ-sectie die minuscule analoge signalen verwerkt, is bijzonder gevoelig voor het effect van ruis die via de stroomvoorzieningslijn wordt overgedragen. De SU-R1000 gebruikt aparte stroomvoorzieningen voor de analoge circuits en digitale circuits in de voorversterkertrap. Het maakt ook gebruik van afzonderlijke stroomvoorzieningseenheden voor de rechter- en linkerkanalen in de eindversterkertrap die een groot elektrisch vermogen vereist. Met de vier onafhankelijke stroomvoorzieningseenheden voorkomt de SU-R1000 de door het elektriciteitsnet veroorzaakte interferentie tussen de circuitblokken en realiseert het een hoge signaal-ruisverhouding en een uitstekende scheiding.

Hoogwaardig digitaal/analoog I-/O-circuit

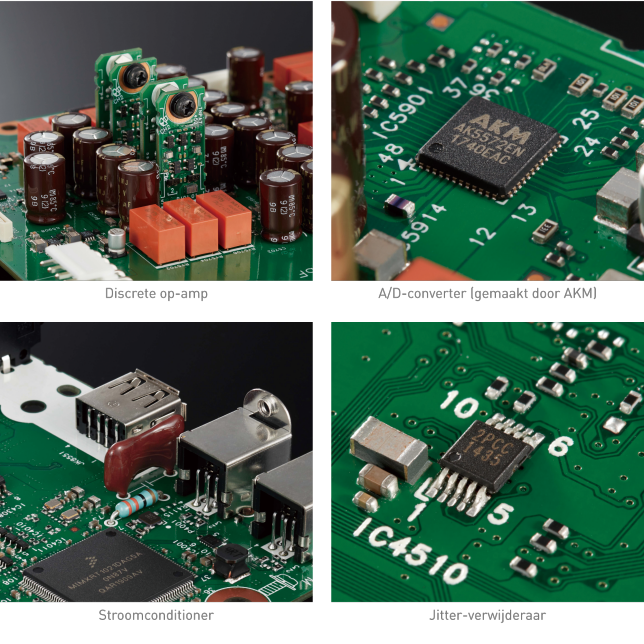

Pictures of component parts for High-grade Digital/Analog I/O Circuit
Het phono-ingangsgedeelte en het analoge ingangsgedeelte hebben een volledig discreet circuitontwerp. Technics heeft een ideale, symmetrische circuitlay-out gerealiseerd en een nauwgezette afstemming uitgevoerd. De nieuwe circuits voorkomen interferentie tussen de rechter- en linkerkanalen en zorgen voor een uitstekende kanaalscheiding. Bovendien maken het phono-ingangsgedeelte en het XLR-ingangsgedeelte gebruik van volledig gebalanceerde transmissie om een zeer zuivere signaaloverdracht te garanderen met een minimaal effect van ruis. Het USB-ingangscircuit in het digitale ingangsgedeelte is uitgerust met een condensator van hoogwaardig ruby mica en een stroomconditioner met niet-magnetische koolstoffilmweerstanden om elektrische ruis, bijvoorbeeld van een pc, te blokkeren en om het effect van externe ruis te minimaliseren. De A/D-converter bevat een hoogwaardige chip gemaakt door Asahi Kasei Microdevices (AKM) voor zeer nauwkeurige A/D-conversie. Zo reproduceert de SU-R1000 een uitstekende geluidskwaliteit van alle analoge of digitale invoerbronnen.

Chassis en ontwerp met grote stevigheid

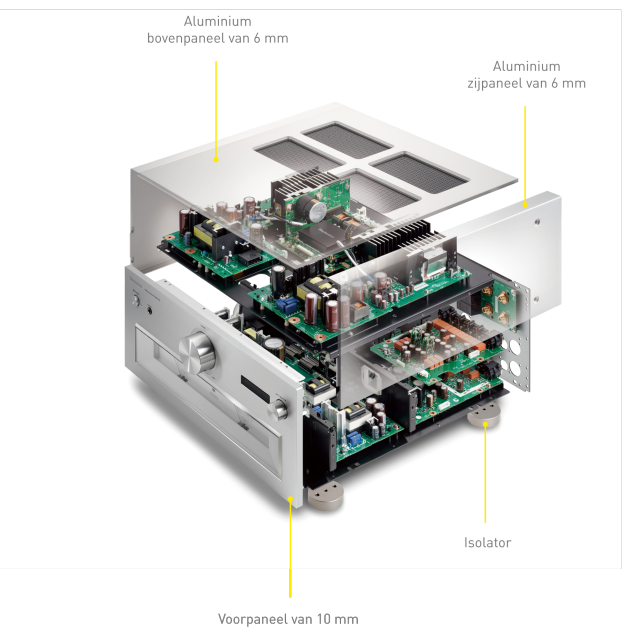

Picture of High Rigidity Chassis and Design
De stevigheid van het chassis is aanzienlijk verbeterd om de trillingen van de behuizing, die ook een bron van geluid zijn, te onderdrukken. Het binnenchassis heeft een gescheiden dubbeldeksstructuur. Op het bovendek is het eindversterkergedeelte gemonteerd dat bestaat uit het versterkingscircuit en het stroomvoorzieningscircuit. Op het benedendek is het voorversterkergedeelte geïnstalleerd dat bestaat uit het analoge ingangsgedeelte, inclusief de phono-equalizer, en het digitale ingangsgedeelte, evenals de stroomvoorzieningscircuits voor die circuits. Niet alleen het bovenste en onderste dek, maar ook de afzonderlijke circuitblokken zijn van elkaar gescheiden door stalen afschermplaten. Deze stalen afschermplaten dienen tevens als verstevigingsplaten om de stevigheid van het gehele chassis te versterken. Aan de buitenkant is het frontpaneel 10 mm dik, terwijl de zijpanelen en het bovenpaneel zijn gemaakt van 6 mm dikke aluminiumplaten die met alumiet zijn behandeld. Ze hebben ook de stevigheid en trilbestendigheid verbeterd. De isolatoren die het chassis ondersteunen zijn gemaakt van gietijzer met uitstekende signaaldempingseigenschappen. Al met al verbeteren de bovengenoemde onderdelen en materialen de kwaliteit van interne signalen en halen ze de effecten van externe trillingen op de hoogste niveaus weg.

Ingangs- en uitgangsterminals gemaakt van zorgvuldig geselecteerde hoogwaardige onderdelen
- Luidsprekeraansluitingen ontworpen voor aansluiting van luidsprekerkabels met een extra grote diameter
- Y-kabelschoenen voor een betrouwbare kabelverbinding
- Door Neutrik gefabriceerde analoge balansingangen en PHONO XLR-ingangsaansluitingen (exclusief voor MC)
- Analoge ingangsterminals met vergulde, machinaal bewerkte messing onderdelen

Verfijnd ontwerp van Technics
- Aantrekkelijk voorpaneel verfraaid met hoogwaardige haarlijnafwerking en uitgerust met een iconische, grote dubbeldraadsmeter
- Volumeknop en selectorknop gemaakt van onderdelen vervaardigd uit massieve aluminium blokken en met spin-afwerking

Crosstalk Canceller - Voor het meten en verbeteren van het overspraakkenmerk dat uniek is voor elke cartridge

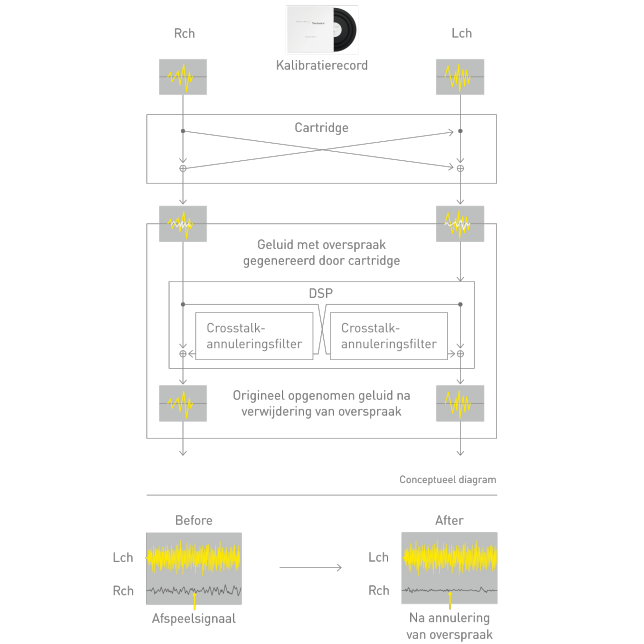

Graphic of Crosstalk Canceler
Deze functie meet het overspraakkenmerk van de geïnstalleerde cartridge door het overspraakmeetsignaal te gebruiken dat is opgenomen in het kalibratierecord dat bij de SU-R1000 wordt geleverd. Vervolgens voert het een omgekeerde correctie uit met behulp van de ingebouwde DSP om een aanzienlijke verbetering van het overspraakkenmerk te bereiken. Dit resulteert in een preciezer geluidsbeeld en een bredere geluidsomgeving.

Laat je inspireren

Specificaties

Formaat en gewicht

Hoogte
191mm
Breedte
430mm
Diepte
459mm
Gewicht
22,8kg

*Circa

JENO Engine (Jitter Elimination en Noise-shaping Optimisation)

ADCT (Active Distortion Cancelling Technology)

LAPC (Load Adaptive Phase Calibration)

Geavanceerde snelle stroomvoorziening

Vier onafhankelijke stroomvoorzieningen

Intelligente Phono-EQ

Accurate digitale technologie

  • JENO Engine (Jitter Elimination en Noise-shaping Optimisation)
    LAPC (Load Adaptive Phase Calibration)
    Geavanceerde snelle stroomvoorziening
    Klokgenerator op batterijen
    Geruisloze signaaltechnologie
    Geavanceerde snelle stroomvoorziening
    Verbetering van stroomvoorziening

Technics Definitive Design

  • Zeer sterke behuizing
    Driedelige constructie

FTC uitgangsvermogen

  • 150 W + 150 W (1 kHz, T.H.D. 0,5 %, 8 Ω, 20 kHz LPF),
    300 W + 300 W (1 kHz, T.H.D. 0,5 %, 4 Ω, 20 kHz LPF)

Ingangsgevoeligheid / Ingangsimpedantie

  • LINE 200 mV / 22 kΩ, PHONO (MM) 2,5 mV / 47 kΩ, PHONO(MC) 300uV /100Ω

Frequentierespons

  • LINE 5 Hz-80 kHz (-3 dB, 8 Ω),
    PHONO (MM) 20 Hz - 20 kHz (RIAA DEVIATIE ± 1 dB, 8 Ω),
    DIGITAAL 5 Hz - 80 kHz (-3 dB, 8 Ω)

Belastingsimpedantie

  • 4-16 Ω

Analoge ingangsterminal

  • LINE x 2 (LINE 1, LINE2), LINE XLR GEBALANCEERD x1, PHONO (MM / MC) x1, PHONO XLR GEBALANCEERD (MC) x1, HOOFD IN x1, REC IN x1

Digitale ingangsterminal

  • Optisch digitaal x2 (OPT 1, OPT 2) Coaxiaal digitaal x2 (COAX 1, COAX 2), USB-B x2 (PC 1, PC 2)

Analoge uitgangsterminal

  • PRE OUTx1, REC OUT x1

Uitgang hoofdtelefoon

  • Ja, stereo Φ6,3 mm

Ondersteunt codec

  • USB 2.0 high-speed, USB Audio Klasse 2.0, asynchrone modus

Codec-ondersteuning

  • PCM

    • Ja (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz / 16, 24, 32 bit)
  • DSD

    • Ja (2,8 MHz, 5,6 MHz, 11,2 MHz, 22,4 MHz * * Alleen ASIO native modus)

Voeding

  • AC220-240 V, 50 Hz/60 Hz

Energieverbruik

  • 220 W

Afmetingen (B x H x D)

  • 430 mm × 191 mm × 459 mm

Gewicht

  • Ca. 22,8 kg

Accessoires

  • Afstandsbediening, kalibratierecord, netsnoer, gebruikershandleiding
