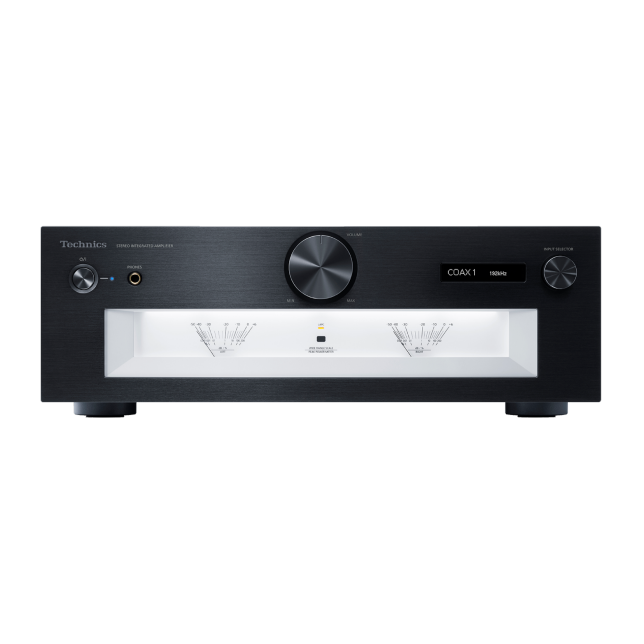

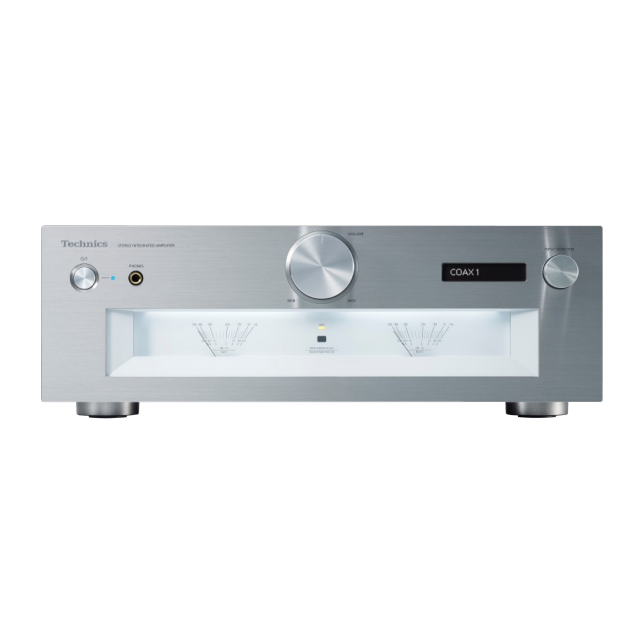

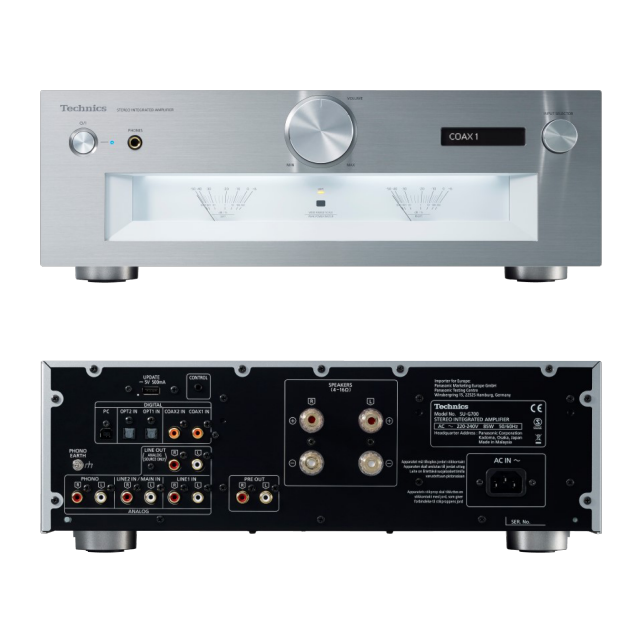

Stereo-Vollverstärker SU-G700

Die konsequente Orientierung an den Komponenten unserer Referenzklasse sorgt dafür, dass die JENO Engine Audiosignale volldigital und mit minimalem Jitter von der Eingangsstufe bis zur Endstufe verarbeitet und überträgt. Der LAPC-Schaltkreis übernimmt die Phasen-Kalibrierung des angeschlossenen Lautsprechers, um ideale Verstärkungs- und Phasencharakteristika für jeden Lautsprecher zu erzielen. Das neu entwickelte, extrem verzerrungsarme Schaltnetzteil steuert die Spannungsversorgung so präzise, dass Schaltfrequenzabweichungen aufgrund von Lastschwankungen unterbleiben.

Damit die grossen Datenmenge des Musiksignals originalgetreu und verlustfrei an die Lautsprecher übertragen werden, nutzt der SU-G700 ein volldigitales Verstärkungsprinzip in der Endstufe einschliesslich der JENO Engine (Jitter-Elimination and Noise Shaping Optimisation). Auch hier ist eine konsequente Orientierung an der Technics-Referenzklasse umgesetzt. Auch beim SU-G700 wird der von Technics entwickelte Jitter-Reduktions-Schaltkreis eingesetzt, um das unerwünschte Taktzittern im gesamten hörbaren Frequenzbereich zu verhindern. Die Klangbeeinträchtigung durch Jitter ist damit im Gegensatz zu herkömmlichen Digitalverstärker wirkungsvoll unterdrückt. Ausserdem kommt ein einzigartiger, hochpräziser PWM-Wandlerschaltkreis zum Einsatz, der hohe Klangqualität befördert. Selbst Musikdaten im hohen Dynamikbereich, wie sie bei High-Resolution-Musik vorkommen, werden verlustfrei in PWM-Signale gewandelt. Dazu wurden die Geschwindigkeit und der Grad sowie die Quantisierungszahl des Noise Shapings optimiert. Diese Technologien ermöglichen eine herausragend natürliche und detaillierte Reproduktion, die dem Hörer selbst feinste Nuancen in der Musik erschliessen.

Die Impedanz eines Lautsprechers ändert sich mit der Frequenz. Der Leistungsverstärker muss die Lautsprecher ungeachtet ihrer spezifischen Charakteristika antreiben. Herkömmliche Digitalverstärker steuern die Lautsprecher über einen Tiefpassfilter in der Ausgangsstufe an. Dadurch ist der Einfluss durch die Impedanz-Charakteristika der angeschlossenen Lautsprecher viel stärker. Obwohl bei konventionellen Verstärkern die Amplitudencharakteristika mittels negativer Rückkopplung kontrolliert werden können, ist eine Optimierung der Phasencharakteristika nicht möglich. Daher hat Technics einen adaptiven Optimierungsalgorithmus für die Lautsprecherimpedanz entwickelt. Er korrigiert die Impulsantwort des Lautsprechers mittels digitaler Signalverarbeitung. Dazu misst er die Amplituden-Phasen-Charakteristika des Verstärkers bei angeschlossenen Lautsprechern. Diese neue Methode ermöglicht die Glättung der Frequenzgang-Charakteristika von Amplitude und Phase, was bei herkömmlichen Verstärkern nicht möglich ist. Die Zeitrichtigkeit des entstehenden Verstärkersignals führt zu einem Klangbild mit präziser Räumlichkeit.

Bei einem herkömmlichen Schaltnetzteil variiert die Schaltfrequenz in Abhängigkeit von der Laständerung. So sollen die Zyklen des eingeschalteten Zustandes zur Stabilisierung der Ausgangsspannung gesteuert werden. Diese Schwankungskomponente in der Schaltfrequenz beeinträchtigt allerdings die Klangqualität. Das neu entwickelte Netzteil des SU-G700 reduziert klangschädliche Rauschkomponenten, indem es die Schaltfrequenz fixiert. Ausserdem ist die letzte Stufe des Schaltnetzteils mit einem Längsregler ausgestattet, der die Ausgangsspannung stabilisiert. Bei diesem Längsregler werden speziell gefertigte, hochpräzise Elektrolyt-Kondensatoren eingesetzt.

Darüberhinaus reduziert das neue Resonanz-Netzteil den Pegel des Schaltrauschens. Die Bauteile, die zur Rauschminderung dienen – z.B. Kondensatoren - wurden sorgfältig ausgewählt. Zahlreiche Innovationen sorgen dafür, Rauschen zu vermeiden und somit kristallklaren, reinen Klang zu garantieren.

Bei Vollverstärkern gibt es eine Vielzahl unterschiedlicher Schaltkreise. Einige regeln die empfindlichen Eingangssignale der Quellen, in anderen dagegen fliessen höhere Strommengen, etwa in den Endstufen oder in den Netzteilsektionen. Der SU-G700 verfügt über einen dreigeteilten Blockaufbau (Netzteil, Verstärkersektion, Eingangssektion). Abschirmungen isolieren die drei Sektionen wirkungsvoll voneinander. Dies verhindert Interferenzen zwischen den Schaltungsblöcken. Das Resultat: hohe Klangreinheit. Ausserdem unterdrückt die hohe Steifigkeit des Chassis Vibrationen von elektronischen Bauteilen und minimiert damit Klangbeeinträchtigungen.

Zur Reduktion von Störgeräuschen wird ein rauscharmer Feldeffekt-Transistor (FET) in Differenzial-Parallelschaltung in der Eingangsstufe genutzt. Eine vierstufige Verstärkungseinstellung bewirkt eine optimale Anpassung an das verwendete Tonabnehmersystem. Damit lässt sie dem Nutzer alle Freiheiten in Bezug auf sein Equipment und seine Hörumgebung.

Der Class AA-Kopfhörerverstärker verfügt über getrennte Verstärkungskreise für die Spannungs- und die Stromverstärkung des Kopfhörersignals. Für die Stromverstärkung ist ein Operationsverstärker zuständig, der hohe Ströme verarbeiten kann. Das hochaufgelöste PWM-Ausgangssignal der JENO-Engine wird mit hoher Präzision in ein Analogsignal gewandelt. Das Resultat: Die Kopfhörer werden optimal angesteuert. Unabhängig von der Impedanz des Kopfhörers erlaubt diese Technik eine Musikwiedergabe mit optimal minimierten Verzerrungen in einem ultraweiten Frequenzbereich.
