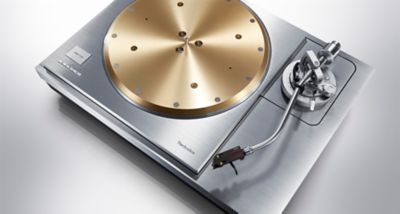

Plattenspieler mit Direktantrieb SL-1000R

Der Motor basiert auf dem eisenkernlosen Direktantriebsmotor, der für den im Jahr 2016 eingeführten SL-1200GAE/G entwickelt wurde. Für die Modelle SL-1000R / SP-10R wurde dieser Motor gezielt weiterentwickelt. Der neue Motor mit eisenkernlosem Doppelspulen-Stator und Zwillingsrotor besitzt jeweils 9 Spulen auf jeder Seite des Spulenträgers und eine 12-polige Ansteuerung. Das damit erzeugte Drehmoment treibt den schwergewichtigen Plattenteller (7,9 kg) sehr souverän an. Durch den Versatz der beidseitig der Trägerplatine angebrachten Statorspulen um 60° wird die Steifigkeit des gesamten Stators erheblich verbessert. Ausserdem werden dadurch sowohl feinste Vibrationen als auch die sog. Eigeninduktion unterdrückt. Durch diese Verbesserungen hat der Gleichlauf weniger als 0,015 % Abweichung, gemeinhin die Messgrenze. Zudem kommen bei den Lagern für den schweren Plattenteller Spezialkunststoffe zum Einsatz, die hohe Steifigkeit mit langer Lebensdauer verbinden.

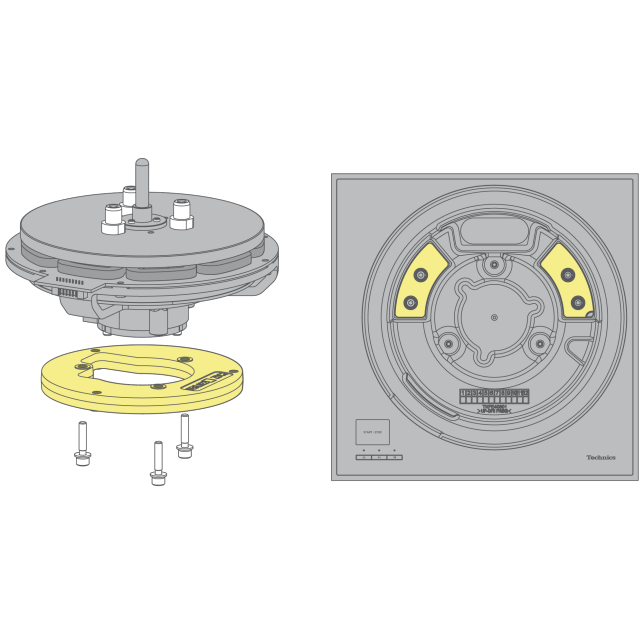

Der Aufbau mit doppelten Statorspulen, verstärkten Lagern sowie einem Träger mit erhöhter Steifigkeit ergibt eine Motorkonstruktion mit niedrigem Schwerpunkt. Edelstahlgewichte von hoher Steifigkeit und hoher spezifischer Masse am Boden des Chassis verbessern die Verwindungsfestigkeit und den niedrigen Schwerpunkt. Unerwünschte Vibrationen werden unterdrückt und optimieren den Gleichlauf und Geräuschspannungsabstand.

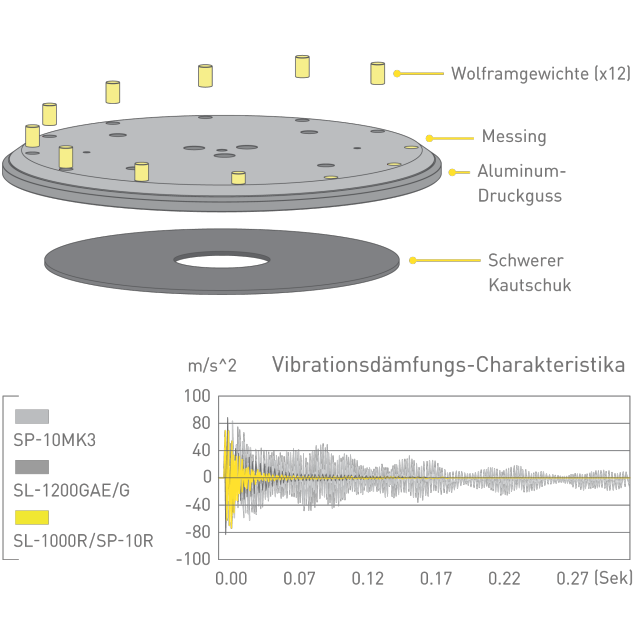

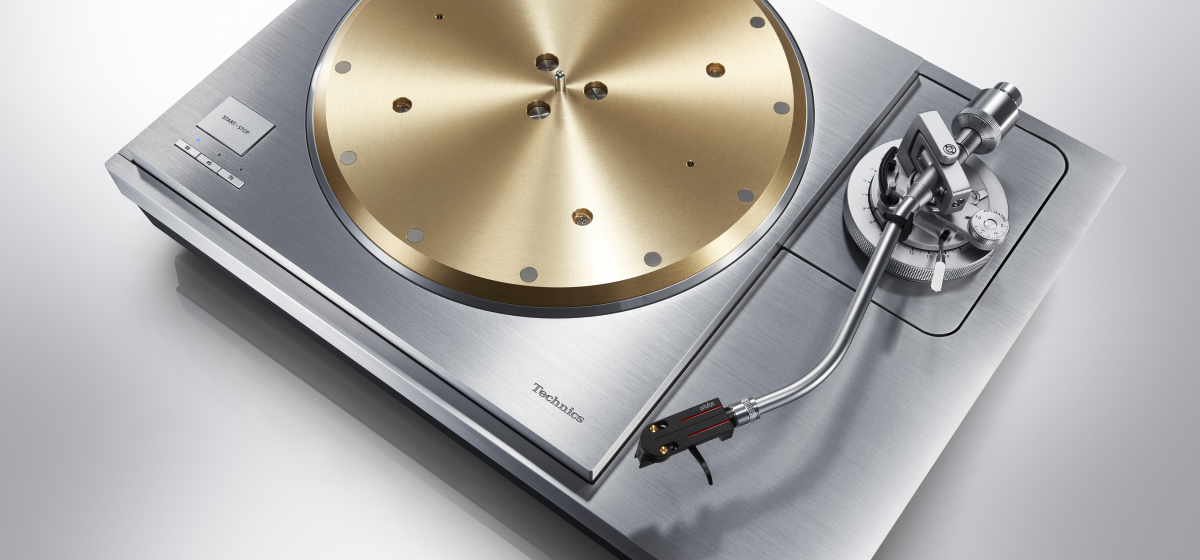

Beim Plattenteller werden Wolfram-Gewichte eingesetzt, die ein extrem hohes spezifisches Gewicht aufweisen und sorgfältig verarbeitet werden müssen. Sie sind in den äusseren Rand des 10 mm starken Messingauflagetellers eingebettet. Der Messingteller selbst ist mit dem Hauptteller aus Aluminium-Druckguss verbunden. Daraus resultiert ein Gesamt-Tellergewicht von 7,9 kg bei einer Massenträgheit von annähernd einer Tonne x cm². Auf die Unterseite des Aluminiumtellers ist eine schwingungsdämpfende Schicht aus Kautschuk aufgebracht. Somit ergibt sich eine Teller-Gesamtkonstruktion aus 3 Schichten, die hohe Steifigkeit mit exzellenten Schwingungsdämpfungseigenschaften verbindet.

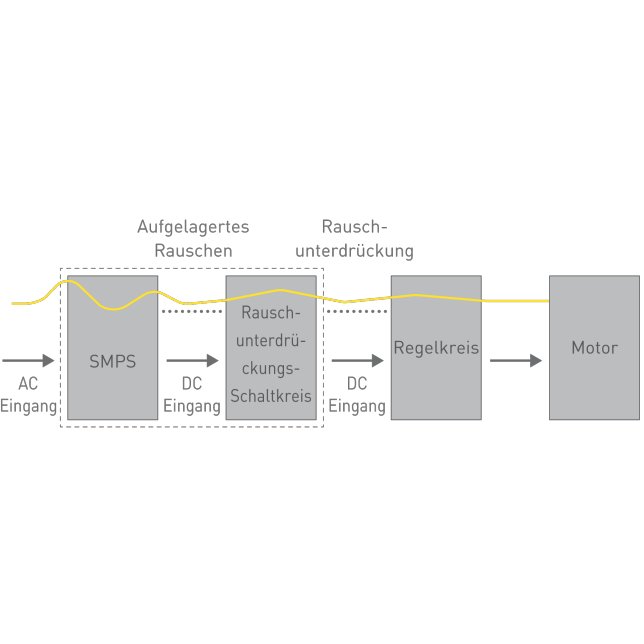

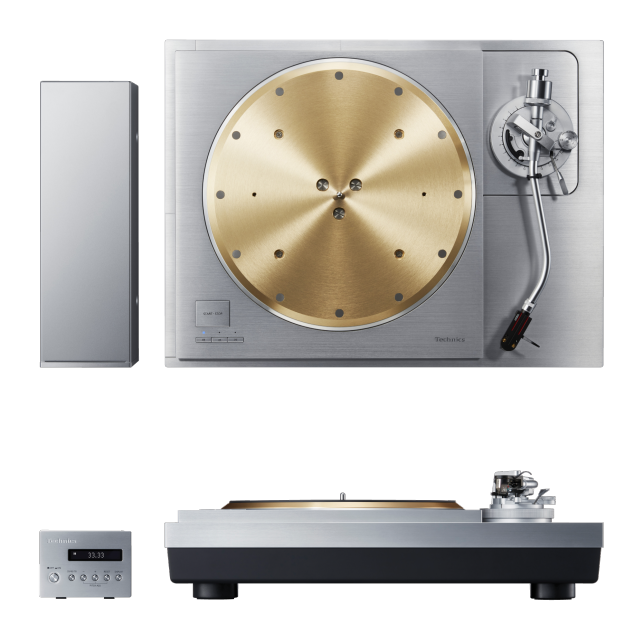

Die Steuereinheit ist vom Hauptchassis getrennt, um unerwünschtes Rauschen und Vibrationen vom Hauptchassis fernzuhalten. Um beste Regelcharakteristika für hohes Drehmoment zu erzielen, wird ein hochentwickeltes Schaltnetzteil eingesetzt. Um Rauscheinwirkungen auf das Tonabnehmersystem zu eleminieren, ist das Schaltnetzteil mit einer einzigartigen Technologie ausgestattet. Sie stellt eine äusserst rauscharme Spannungsversorgung sicher mittels eines Schaltkreises zu Unterdrückung unerwünschten Rauschens. Um Rauschen während der Kommunikation von Steuerbefehlen zwischen der Haupt- und der Steuereinheit zu vermeiden, wird ein System verwendet, das ebenfalls äusserst resistent gegen Rauscheinstreuung ist. Durch diese sorgfältigen Massnahmen zur Rauschvermeidung wird ein Geräuschspannungsabstand erreicht, der, bezogen auf einen analogen Plattenspieler, weltweit seinesgleichen sucht.

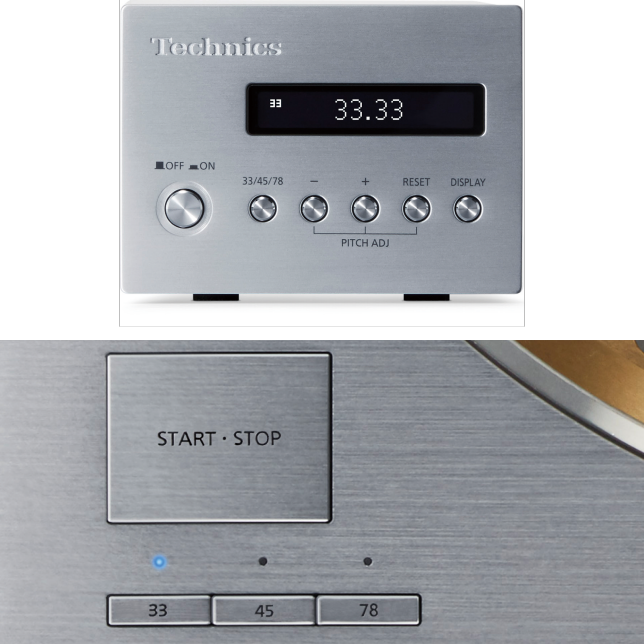

Neben den Umdrehungsgeschwindigkeiten 33 1/3 U/min und 45 U/min bieten die Plattenspieler der „R”-Serie auch 78 U/min. Die Umdrehungsgeschwindigkeit (rpm) kann auch auf 2 Dezimalstellen (max. ±16 %) über die Steuereinheit gepitcht und auf dem OLED-Display angezeigt werden. Somit hat der Nutzer eine optische Kontrolle über die tatsächliche Drehzahl.

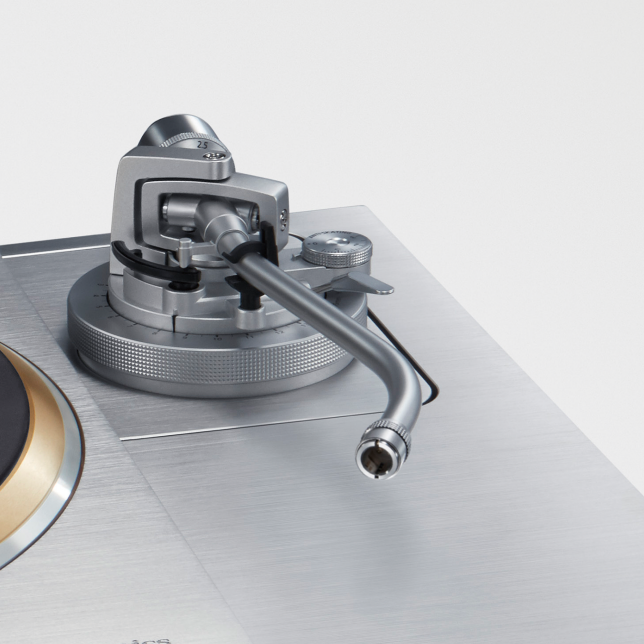

Zur präzisen Abtastung aller Informationen in der Plattenrille wird auch bei den neuen Technics Referenzplattenspielern der statisch ausbalancierte S-förmige Universaltonarm mit einer Länge von 10" genutzt. Sein leichtes, aber hoch dämpfendes Armrohr ist aus Magnesium. Bei der kardanischen Lagerkonstruktion werden Lager ultimativer Präzision verwendet. Japanische Spezialfachkräfte mit langjähriger Erfahrung kümmern sich um die komplizierte Montage und Feinjustage, um eine Empfindlichkeit des Tonarms von weniger als 5 mg zu erreichen. Daraus resultiert ein hochpräzises Abtastverhalten. Bei der Tonarm- Innenverkabelung werden Litzendrähte aus sauerstofffreiem Kupfer (OFC) eingesetzt. Somit wird das vom Tonabnehmer abgetastete Musiksignal in keiner Weise beeinträchtigt und die Musikaufnahme behält ihre volle Lebendigkeit.

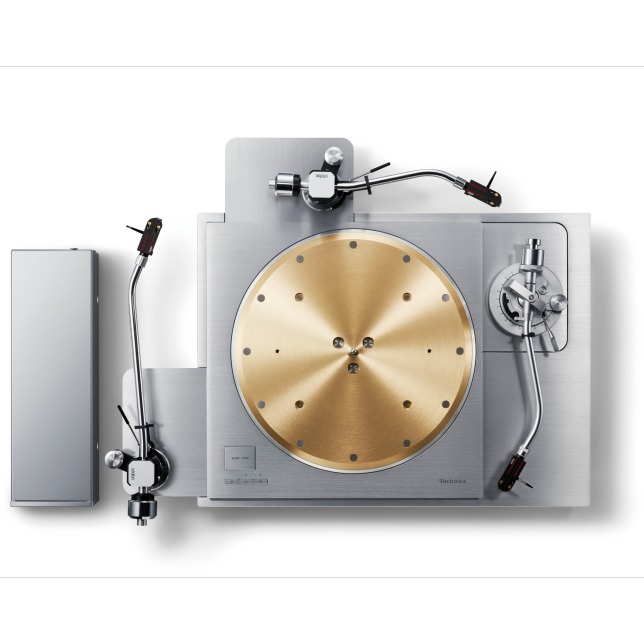

Die Tonarmbasis ist fest an das Plattenteller-Chassis angekoppelt. Somit sind die Charakteristika für die Abtastbedingungen zwischen der tonarmtragenden Konstruktion und den Plattentellerlagern konstant. Der Abtastvorgang wird somit bestmöglich geschützt, die Stärken des Tonarms werden maximal genutzt. Zusätzliche Tonarmbasen können zudem optional erworben werden. Neben dem eingebauten Tonarm können noch weitere kurze oder lange Ausführungen fremder Hersteller montiert werden. Inklusive des eingebauten Tonarms sind maximal 3 Tonarme möglich.

Weitere Informationen zu den Sub-Tonarmbasis-Optionen
