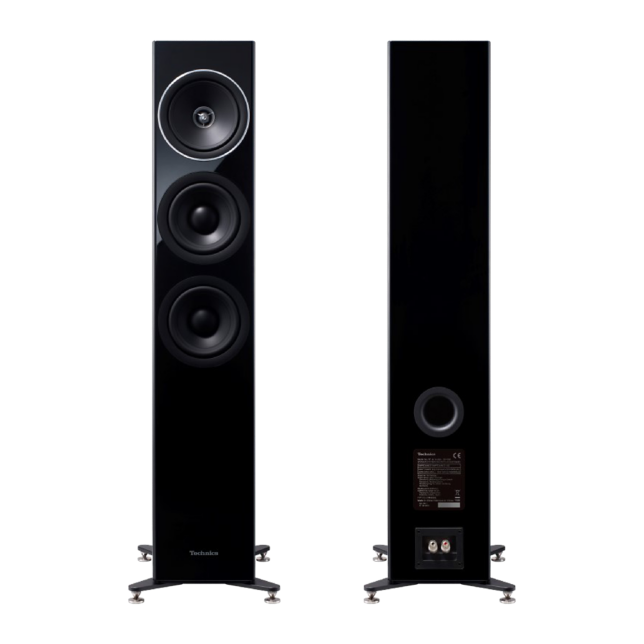

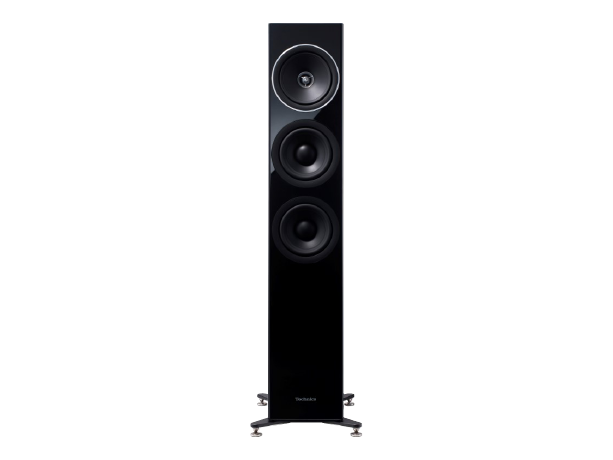

Sistema de altavoces SB-G90

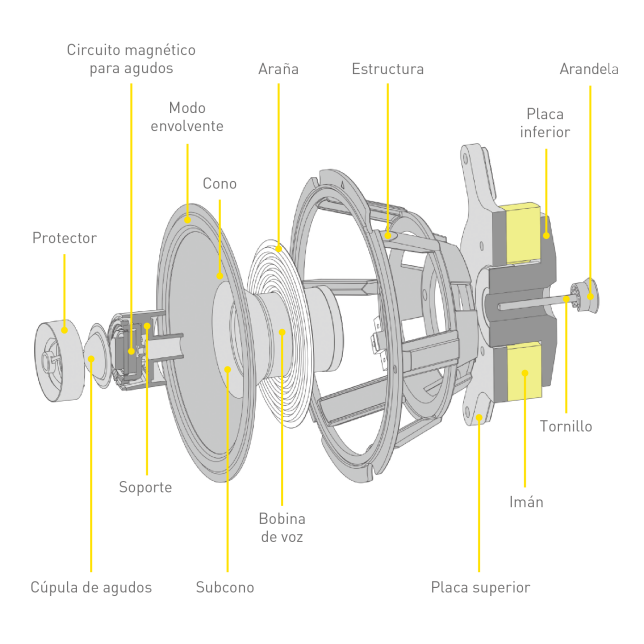

Uno de los objetivos de reproducir sonido con plena expresión espacial es garantizar que las ondas que se emiten frontalmente desde los altavoces quedan alineadas en cualquier posición desde la que se esté escuchando, es decir, proporcionan una fuente de sonido fija. A pesar de heredar el concepto de fase lineal, el SB-G90 ha desarrollado dos nuevas unidades cónicas coaxiales de dos vías (incluye medios y agudos) para una reproducción a mayor velocidad y sensibilidad mejorada.

Se utiliza un diafragma de cúpula de aluminio anodizado ligero, pero de gran rigidez, para el diafragma de los agudos. El conductor reproduce un rango de frecuencia amplia de hasta 100 kHz a través de una nueva cúpula de diseño optimizado a través de la simulación. También logra una mayor uniformidad en las características de la fase empleando un conector de fase. Además, el SB-G90 utiliza bobinas de voz colgantes de accionamiento de alta linealidad, cuyos espacios magnéticos tienen fluido magnético inyectado para suprimir la subida de temperatura, garantizando así una mayor potencia de linealidad. Estas características proporcionan una reproducción de alta frecuencia de una belleza y detallismo sorprendentes.
Al igual que con los agudos, los medios también utilizan un diafragma cónico de aluminio anodizado ligero, pero de gran rigidez. El circuito magnético consigue una baja distorsión y mejora la potencia mediante grandes imanes, tapas de cobre y bobinas de voz colgantes de accionamiento de gran linealidad. Además, la estructura de apoyo que ofrece el sólido bastidor revestido tiene brazos disipadores de resonancia, por lo que se eliminan completamente hasta las resonancias no deseadas más imperceptibles. Estas características permiten una reproducción de medios con excelente respuesta y precisión.
Además, el diafragma de medios utiliza una forma cónica en cuyo centro de generación de sonido en la dirección axial está más cerca del centro de generación de sonido de los agudos, y la posición de la dirección axial de los agudos de cúpula en el centro del diafragma de medios se ajusta con precisión, logrando así la reproducción de fase lineal integrando el sonido en cada rango sin retardos. Además, el extremo interior del diafragma de medios tiene una forma ligera, por lo que no hay deterioro de agudos, ya que el diafragma se ha concebido para ofrecer el sonido emitido desde el altavoz de agudos directamente al espacio de escucha. Esto reproduce medios y agudos con una excelente precisión y respuesta, así como una excelente claridad de imagen acústica.

A través del método convencional de montaje del altavoz en un deflector, el centro de gravedad del altavoz se situaba lejos de los puntos de soporte, por lo que la fuerza que actuaba sobre la bobina de voz al accionar el altavoz producía vibraciones en toda la unidad. Esto provocaba distorsión en las ondas acústicas que se generaban desde el diafragma, y la calidad del sonido se veía deteriorada. Además, el hecho de montar el altavoz en un deflector las vibraciones propias de la unidad se transmitían al deflector, por lo que se generaba una vibración innecesaria en el sonido que procedía del deflector, deteriorando aún más la calidad del sonido.

A través de la arquitectura de montaje BDMA, el altavoz se monta en un subdeflector instalado en el interior del armazón en el centro de gravedad del altavoz, lo que elimina las vibraciones de este. Y puesto que el altavoz no está montado en la parte frontal del deflector, se elimina la transmisión de vibraciones no deseadas desde el altavoz hasta el deflector. Esto permite reducir la distorsión de las ondas acústicas que se generan desde el diafragma y reducir las vibraciones no deseadas de sonido desde el deflector. Así se consigue la reproducción de una imagen acústica excelente con un extraordinario realismo y claridad, permitiendo la visualización de los detalles más precisos de cada uno de los sonidos.

Los woofers tienen características, tales como un doble imán que genera una robusta potencia al motor, y circuitos magnéticos con bobinas de voz colgantes de alta linealidad, anillos de cobre y anillos cortos de aluminio. Esta unidad de largo recorrido recién desarrollada logra una reproducción de baja frecuencia con un rango dinámico amplio y una extraordinaria respuesta y baja distorsión, incluso en largas oscilaciones. Además, la estructura de apoyo del sólido bastidor revestido disipa la resonancia, por lo que se eliminan completamente hasta las resonancias no deseadas más imperceptibles. También se emplea un diafragma cónico de aluminio anodizado ligero, pero de gran rigidez, para garantizar uniformidad en los tonos de las frecuencias altas y medias.
Estas características generan unos graves potentes y robustos.

El circuito de red de alta precisión se creó después de muchas escuchas y remodelaciones, a fin de maximizar el rendimiento de cada unidad de altavoz y lograr un sonido bien equilibrado. Las piezas de alta calidad, como el condensador de lámina de polipropileno, un inductor de núcleo de aire y un cable OFC para la conexión, se seleccionaron cuidadosamente examinando al detalle sus propiedades.

Para evitar que la vibración del sonido del bastidor de las unidades de altavoz afecte a la red, esta está instalada en su propio compartimento, separado de las unidades de altavoz, logrando así una reproducción del sonido de evocadora atmósfera.

La resistencia del armazón está reforzada en el interior a través de una construcción transversal con subdeflectores sobre los que se montan los altavoces con paneles de refuerzo horizontal. Se utiliza un subdeflector independiente para cada altavoz, lo que minimiza las vibraciones simpáticas entre altavoces. Además, el uso diferenciado de los dos tipos de materiales absorbentes acústicos con una ubicación óptima en el interior del armazón elimina las ondas estáticas internas y reduce el sonido fortuito que se produce por el reflejo en el interior del armazón.
Asimismo, hay varios revestimientos de poliuretano (PU) en la superficie del armazón que amortiguan las vibraciones, eliminando así la generación de ruido innecesario. Estas características reproducen una amplia gama de sonidos con una excelente imagen acústica.
