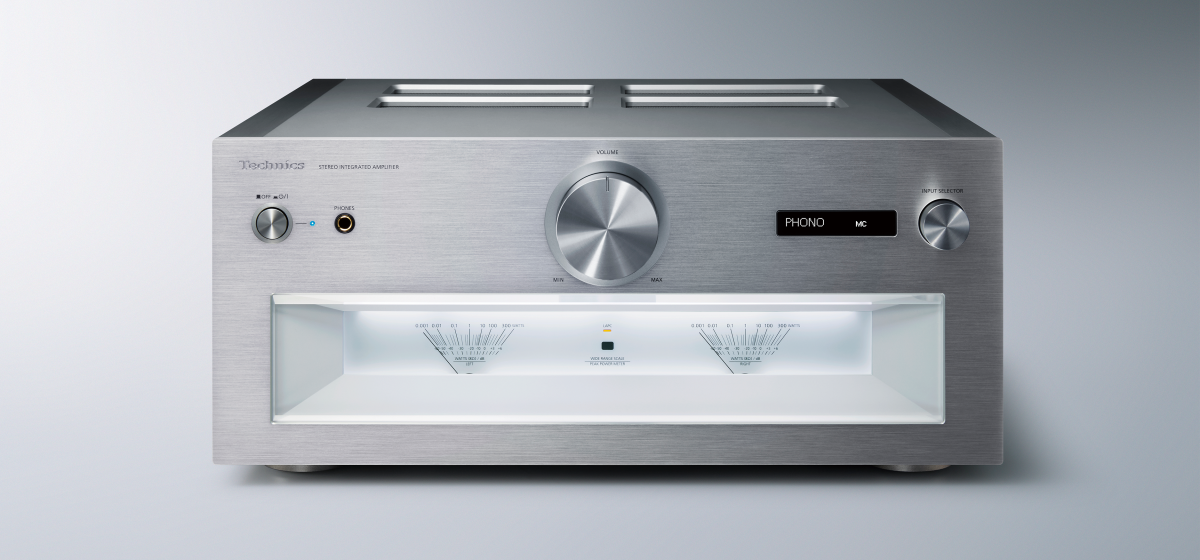

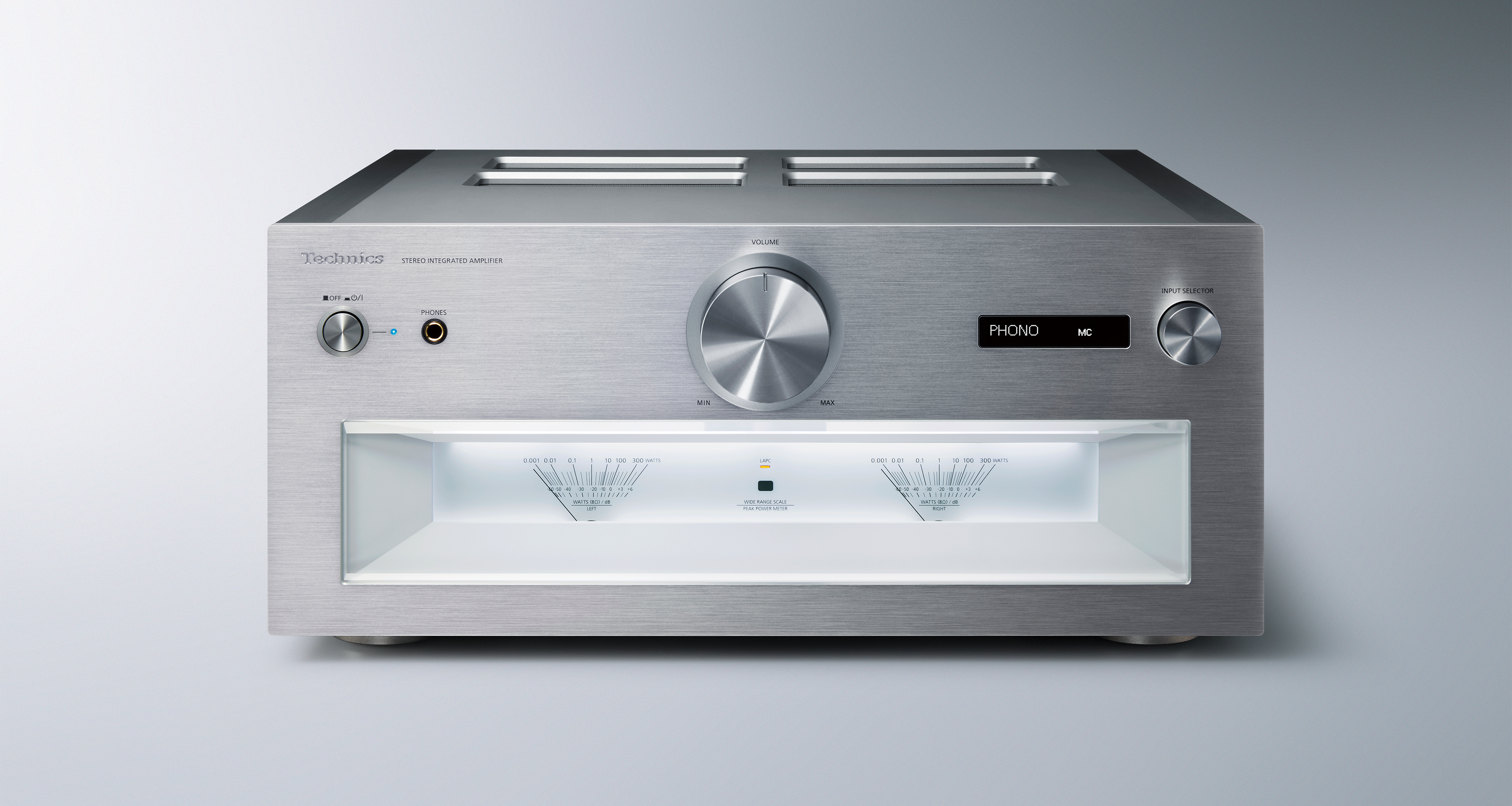

Stereofonní integrovaný zesilovač SU-R1000

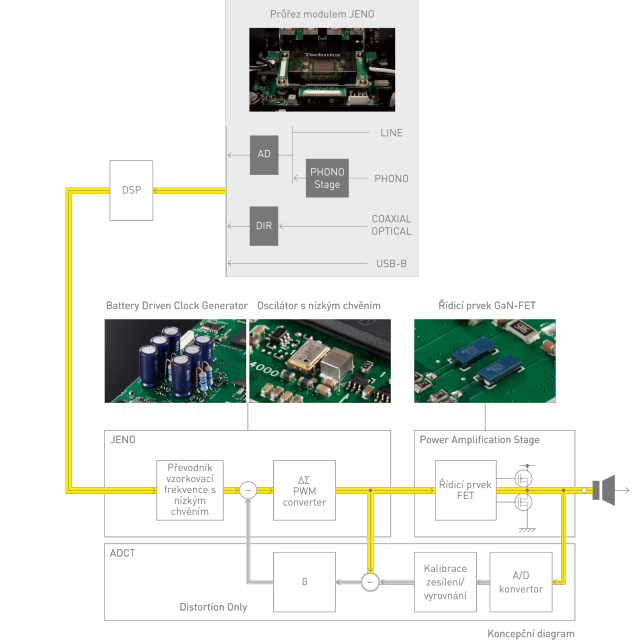

Chvění je hlavní příčinou zkreslení v digitálních systémech, způsobené nesprávným načasováním hlavních časovačů používaných při převodu digitálního signálu na analogový. Aby se předešlo degradaci zvuku způsobené chvěním, vyvinula společnost Technics originální obvod umožňující potlačit chvění. Ten obsahuje generátor hodin v systému pro potlačení šumu, který snižuje míru chvění v nízkofrekvenčním rozsahu a velmi přesný převodník vzorkovací frekvence pro potlačení tvorby chvění ve vysokofrekvenčním rozsahu. Ideálním způsobem tak dochází k omezení chvění v celém frekvenčním rozsahu. Tento systém spolupracuje s původním vysoce přesným převodníkovým obvodem PWM (modulace šířky pulzu, Pulse Width Modulation), který optimalizuje rychlost potlačení šumu, stupně a počet opakování kvantování a gradaci PWM, aby tak bylo možné převádět precizní signály na PWM bez narušení dynamického rozsahu. Tyto technologie umožňují designerům digitálních zesilovačů ve společnosti Technics reprodukovat přirozené a jemné nuance hudby.

Nově vyvinutá technologie ACDT společnosti Technics dokáže přesně vyčlenit a odstranit zkreslení ve výkonovém stupni generované elektromotorickou silou a poklesem napětí v reproduktoru. Na trhu s Hi-Fi zvukem, kde si může zákazník zvukový systém nakonfigurovat z neomezeného počtu kombinací různých produktů, musí ty nejlepší zesilovače zvuku dokázat optimálně reagovat na bohatou paletu reproduktorů. Technologie ADCT dokáže přesně identifikovat zkreslení určením rozdílu mezi výstupem z terminálu reproduktoru a výstupem modulu JENO a následnou korekcí výstupního digitálního signálu opravit výstup z konvenčního digitálního zesilovače. To zajistí špičkové podmínky pro reproduktory i akustickou energii společně s vynikajícími výhodami digitálního zesilovače, jako je nízká hlučnost, přesný zvukový obraz a expanzivní zvukové prostředí bez ohledu na typ připojených reproduktorů.

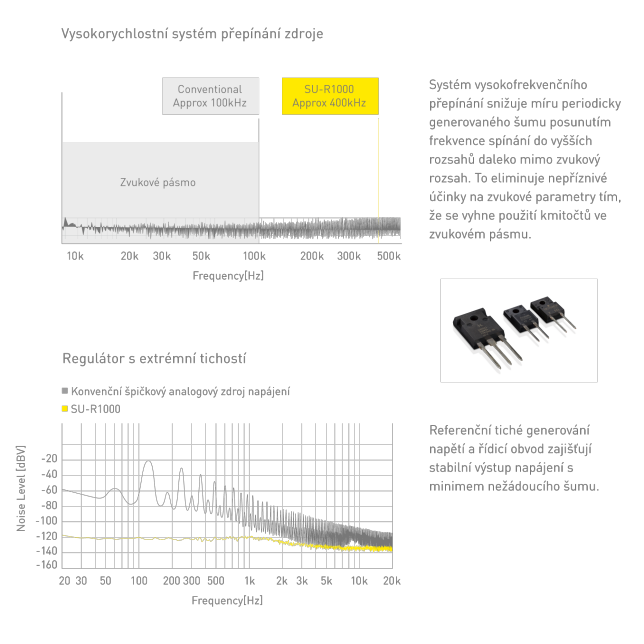

Model SU-R1000 používá systém přepínání zdroje k zajištění stabilního napájení a proudu dle požadavků digitálního zesilovače. V konvenčním systému přepínání zdroje byl řízen čas sepnutí za účelem stabilizace napětí, což způsobovalo kolísání frekvence spínání s následkem generování modulačního šumu, který ovlivňuje kvalitu zvuku. Moderní rychlý a tichý zdroj napájení tento šum eliminuje fixací frekvence spínání v 400kHz pásmu. V pozdější fázi se navíc aktivuje regulátor s extrémní tichostí. Tím se zabrání poklesu v regulaci z důvodu fixní frekvence spínání a proniknutí šumu do vysokých frekvencí. Vzniká tak napájecí zdroj s rychlou odezvou a nejlepším výkonem v kategorii digitálních zesilovačů.

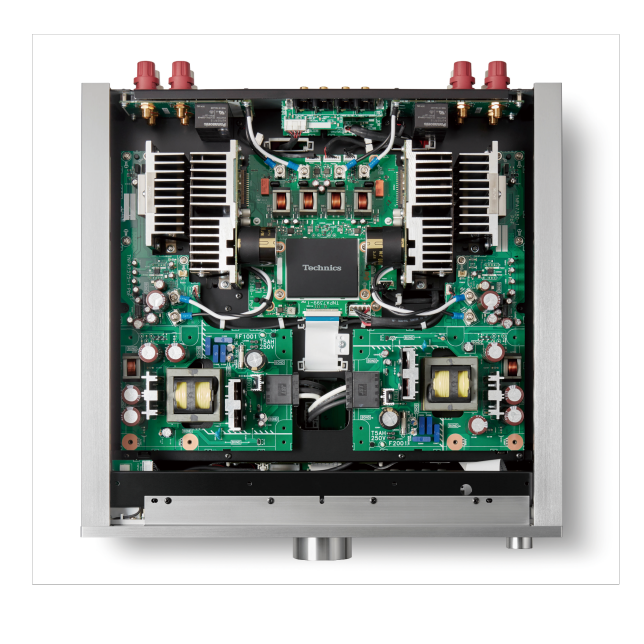

Abychom pro vás mohli zajistit maximální kvalitu zvuku, pečlivě jsme studovali a kontrolovali každý element napájecího zdroje u modelu SU-R1000. Kromě toho jsou součástí modelu čtyři nezávislé napájecí zdroje pro různé bloky obvodů, díky kterým je kvalita zvuku ještě vyšší. SU-R1000 je integrovaný zesilovač a interní obvody tak využívají předzesilovače a zesilovače v určité kombinaci analogových a digitálních obvodů. Sekce Phono-EQ, která zpracovává drobné analogové signály, je na účinek šumu přenášeného z napájení obzvláště citlivá. Model SU-R1000 využívá samostatné napájecí zdroje pro analogové obvody a pro digitální obvody ve fázi předzesilovače. Používá také samostatné napájecí zdroje pro pravý a levý kanál výkonového zesilovače, které vyžadují velký díl elektrické energie. Čtyři nezávislé napájecí zdroje modelu SU-R1000 umožňují bránit vzniku interference mezi bloky obvodů indukovaného elektrického vedení a dosahuje se tak jak vysokého poměru S/N (signál/šum), tak vynikající míry separace.

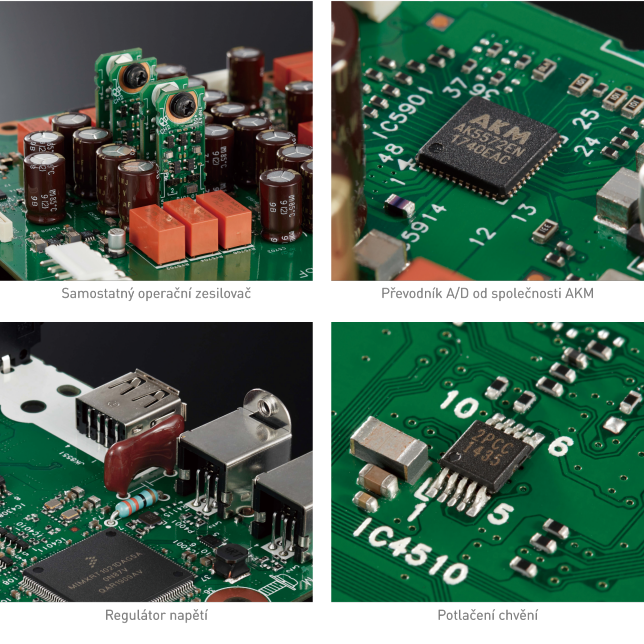

Sekce Phono vstupu a sekce analogového vstupu mají zcela oddělené obvody. Společnost Technics dosáhla ideálního symetrického uspořádání obvodů a dokončila pečlivé vyladění. Nové obvody zabraňují vzniku rušení mezi pravým a levým kanálem a dosahují vynikajícího oddělení kanálů. Kromě toho sekce Phono vstupu a vstupní sekce XLR využívají zcela vyváženého přenosu, se kterým je zajištěn dokonale čistý přenos signálu s minimálním šumem. Vstupní obvod USB v sekci digitálního vstupu využívá kondenzátor z vysoce kvalitní rubínové slídy a regulátorem napětí s nemagnetickými odpory s uhlíkovým filmem pro blokování elektrického šumu (např. z počítače) a pro minimalizaci účinku vnějšího šumu. Převodník z analogového na digitální signál využívá špičkový čip vyrobený společností Asahi Kasei Microdevices (AKM) pro precizní převod A/D. Model SU-R1000 tak dokáže reprodukovat zvuk ve vynikající kvalitě z jakýchkoli analogových nebo digitálních vstupních zdrojů.

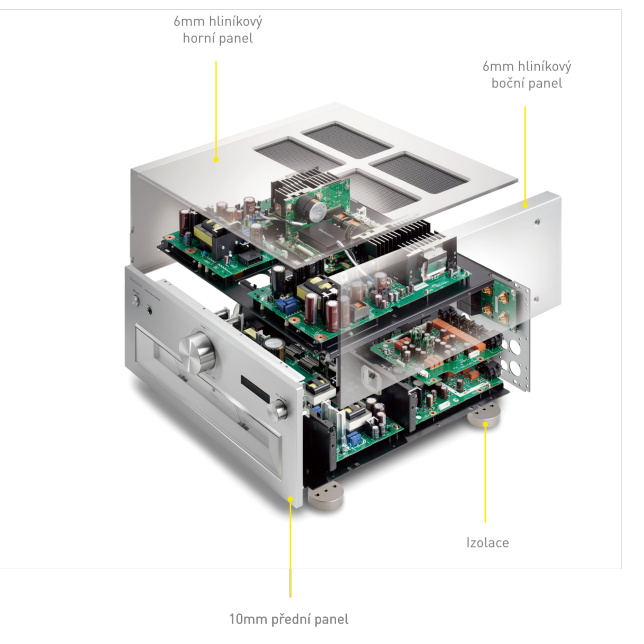

Byla značně vylepšena pevnost krytu, který teď potlačuje interní vibrace, jež bývají také zdrojem hluku. Vnitřní kostra se skládá z dvouúrovňové samostatné konstrukce. V horní části je nainstalována jednotka výkonového zesilovače sestávající ze zesilovacího obvodu a jeho napájecího obvodu. Ve spodní části je instalována jednotka předzesilovače, která se skládá z analogové vstupní sekce (včetně phono ekvalizéru) a digitální vstupní sekce společně s příslušnými napájecími obvody. Nejen horní a spodní část, ale také jednotlivé bloky obvodů jsou od sebe odděleny ocelovými stínícími pláty. Tyto ocelové stínící pláty slouží také jako výztuhy pro lepší tuhost celého zařízení. Na vnější straně se nachází přední panel o tloušťce 10 mm, zatímco boční panely a horní panel jsou vyrobeny z eloxovaných hliníkových desek o tloušťce 6 mm. Jejich účelem je posílit tuhost a odolnost proti vibracím. Izolátory podepírající kostru jsou z litiny s vynikajícími vlastnostmi pro tlumení signálu. Všechny tyto výše uvedené komponenty a materiály zvyšují kvalitu vnitřních signálů a pohlcují účinky vnějších vibrací na nejvyšší úrovni.

Vstupní a výstupní terminály jsou vyrobeny z pečlivě volených vysoce kvalitních dílů.
- Terminály pro reproduktory jsou navrženy tak, aby umožňovaly připojení kabelů reproduktorů s nadstandardně velkým průměrem
- Terminály Y-lug pro zajištění spolehlivého připojení kabelů
- Analogové terminály pro analogový vyvážený vstup od společnosti Neutrik a vstupní terminály Phono XLR (výhradně pro MC)
- Terminály pro analogový vstup s pozlacenými, opracovanými mosaznými díly

Elegantní provedení společnosti Technics
- Působivý přední panel doplněný o vysoce kvalitní povrchovou úpravu s jemným zvrásněním a ikonickým velkým ukazatelem se dvěma rameny
- Ovládání hlasitosti a volič vyrobený z celých hliníkových bloků a kruhovou povrchovou úpravou

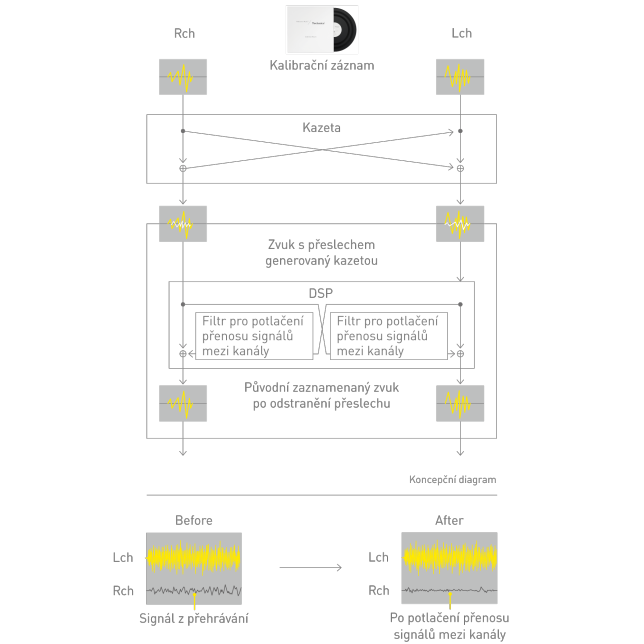

Tato funkce pomocí měřicího signálu přeslechu zaznamenaného v podobě kalibračního záznamu dodávaného s modelem SU-R1000 měří přeslechovou charakteristiku nainstalované kazety. Poté provede reverzní korekci pomocí vestavěného DSP a zajistí tak zásadní potlačení přenosu signálů mezi kanály. Výsledkem je přesnější zvukový obraz a širší zvukové prostředí.
