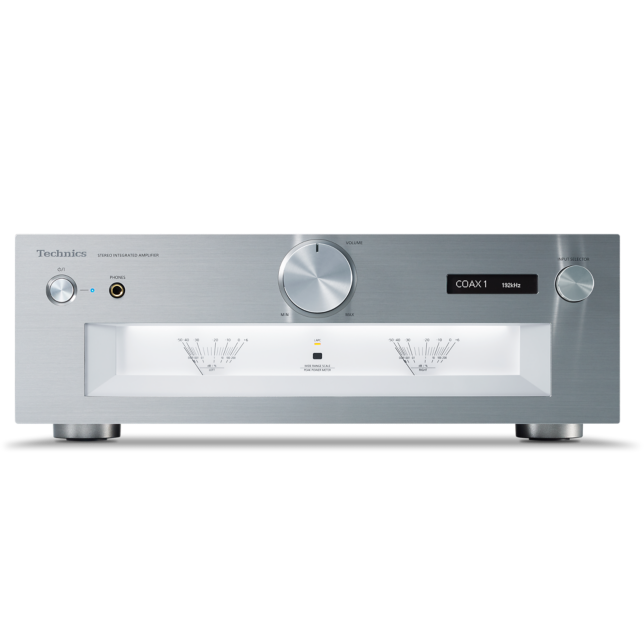

Integreeritud stereoga võimendi SU-G700M2
SU-G700M2
Grand Classi võimendi
![](/content/dam/pim/ee/et/SU/SU-G70/SU-G700M2E/ast-1429045.jpg.pub.crop.pc.thumb.640.1200.jpg)
Funktsioonid

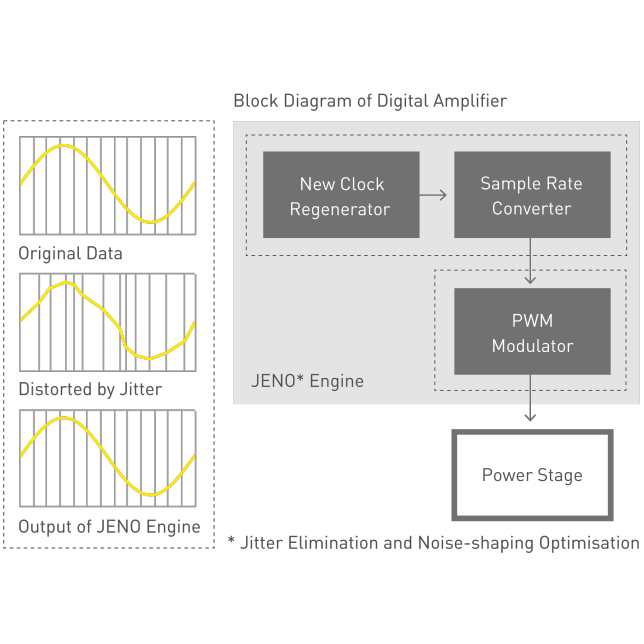

JENO Engine
(Värina kõrvaldamine ja müra kujundav optimeerimine)
![JENO Engine (Värina kõrvaldamine ja müra kujundav optimeerimine)](/content/dam/pim/ee/et/SU/SU-G70/SU-G700M2E/ast-1408644.png.pub.thumb.644.644.png)
Selleks et kõlaritesse saadetud tohutul hulgal heliandmeid tõetruult ilma kadudeta edastada, kasutab võimsusvõimendi sektsioon SU-G700M2 täielikku digitaalset võimendust, kasutades JENO Engine mootorit, tuginedes võrdlussüsteemide disainikontseptsioonile. Selleks et lahendada värinast tingitud helikvaliteedi halvenemise probleem, mis tekitab tavapärastele digitaalsetele võimenditele probleeme, on SU-G700-l originaalne värinat vähendav ahel, mis kõrvaldab värinad kogu kuuldava sagedusvahemiku ulatuses. Samuti kasutatakse unikaalset ülitäpset PWM (Pulse Width Modulation) muundamisahelat PWM muundamiseks, mis on oluline helikvaliteedi jaoks. Optimeerides selliseid omadusi nagu müra kujundamise kiirus, aste ja kvantimisnumber meie ainulaadse asjatundlikkuse abil, teisendatakse isegi suure eraldusvõimega heliallikate laia dünaamilise vahemiku andmed kadudeta PWM-signaalideks. Need tehnoloogiad võimaldavad loomuliku ja peenelt detailse heli taasesitamist, võimaldades tajuda isegi õrnu muusikanüansse.

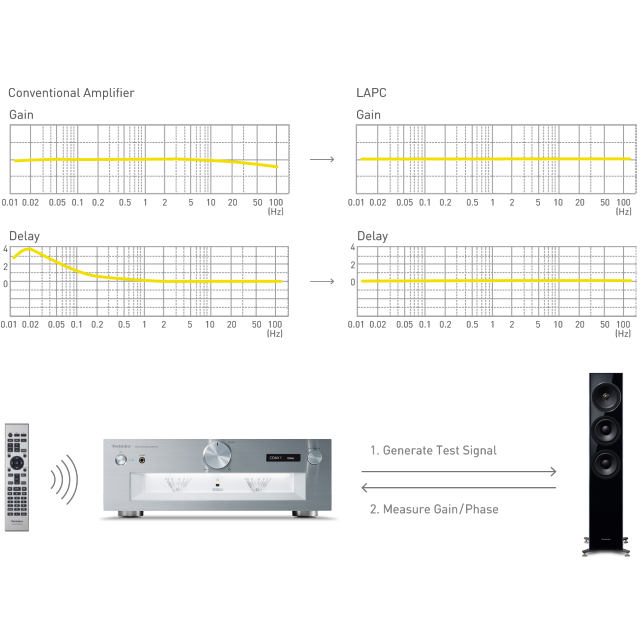

LAPC
(Koormusega kohanduv faasi kalibreerimine)
![LAPC (Koormusega kohanduv faasi kalibreerimine)](/content/dam/pim/ee/et/SU/SU-G70/SU-G700M2E/ast-1429058.png.pub.thumb.644.644.png)
Kõlarite takistus muutub iga sagedusega ja kõlarite käitamiseks ilma kõlarite omaduste mõjuga arvestamata on vaja võimsusvõimendit. Tavalised digitaalsed võimendid on aga väljundetapis madalpääsufiltri kaudu kõlaritega ühendatud, seega mõjutavad neid veelgi tugevamalt kõlarite takistusomadused. Samuti, kuigi tavapäraste võimendite amplituudiomadused olid negatiivse tagasiside tõttu paranenud, ei saanud faasiomadusi parandada. Seega töötasime välja kõlarite impedantsi adaptiivse optimeerimise algoritmi, mis parandab ideaalse impulssreaktsiooni digitaalse signaalitöötluse kaudu, mõõtes võimendi sagedusamplituudi faasi omadusi ühendatud kõlaritega. See uus tehnika võimaldab tasandada amplituudi ja faasi sagedusomadusi, mida võimendid varem ei saavutanud, ning pakkuda rikkaliku ruumilise väljendusega heli.

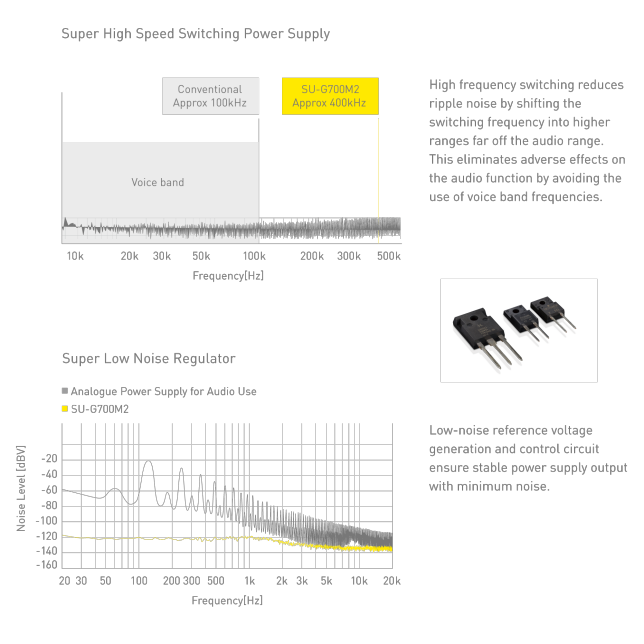

Täiustatud kiirusega vaikne toiteallikas
![Täiustatud kiirusega vaikne toiteallikas](/content/dam/pim/ee/et/SU/SU-G70/SU-G700M2E/ast-1429073.png.pub.thumb.644.644.png)
Referentsklassi mudelis SU-R1000 kasutusele võetud toitetehnoloogia tagav membraani parema vooluvarustuse ja energia parema tunnetuse. Lülitussagedust on suurendatud tavapäraselt 100 kHz sagedusribalt 400 kHz sagedusribale, eesmärgiga tagada stabiilne toitepinge ja -vool ning vähendada moduleerimismüra negatiivset mõju heli kvaliteedile. Suure kiirusega lülituva toitesüsteemi toel maksimaalse jõudluse saavutamiseks on seadmele on paigaldatud sama GaN FET ja SiC SBD, mis on mudelil SU-R1000.
Lisaks asub hilisemas etapis ülimadal müraregulaator. See hoiab ära fikseeritud lülitussagedusest põhjustatud reguleerimise vähenemise ja takistab mürakomponendi segunemist kõrgetesse sagedustesse. Tulemuseks on digivõimendi jõudlust maksimeeriv madala müra ja kõrge reaktsiooniga vooluvarustus.
Lisaks asub hilisemas etapis ülimadal müraregulaator. See hoiab ära fikseeritud lülitussagedusest põhjustatud reguleerimise vähenemise ja takistab mürakomponendi segunemist kõrgetesse sagedustesse. Tulemuseks on digivõimendi jõudlust maksimeeriv madala müra ja kõrge reaktsiooniga vooluvarustus.

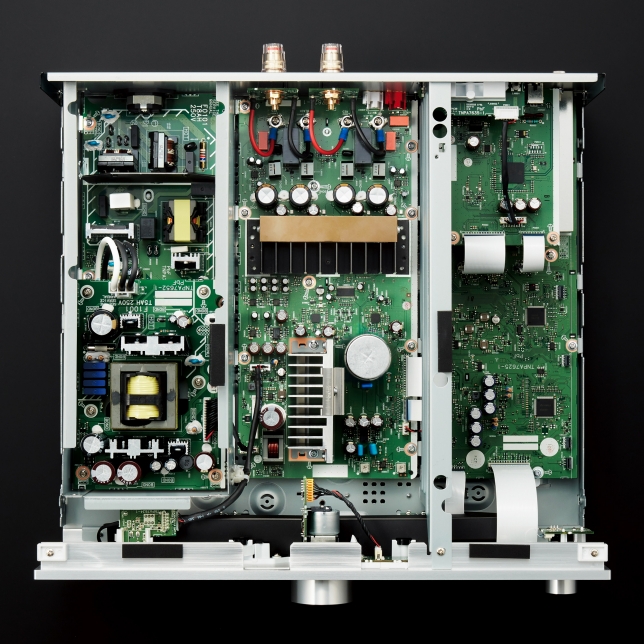

Kolmesektsiooniline konfiguratsioon
![Kolmesektsiooniline konfiguratsioon](/content/dam/pim/ee/et/SU/SU-G70/SU-G700M2E/ast-1429086.jpg.pub.thumb.644.644.jpg)
Integreeritud võimendites on mitmesuguseid vooluahelaid, sealhulgas ahelaid, mis käsitlevad sisendite mikrosignaale, ja neid, mis käsitlevad suurt voolu, näiteks väljund- ja toiteahelaid. SU-G700M2 kasutab kolme sektsiooniga konstruktsiooni, mille vaheseinad on paigaldatud vooluringi plokkide vahele olenevalt käideldava signaali tasemest. See välistab plokkidevahelised häired, saavutades seega selge heli. Kolmesektsioonilisele konstruktsioonile lisaks on SU-G700M2 alumise korpusega, millel on kahekihiline konstruktsioon 1,2 mm ja 2 mm paksuste terasplaatidega, ülemine 1,6 mm paksusest terasplaadist paneel ja 7 mm paksusest alumiiniumist esipaneel summutavad vibratsiooni.

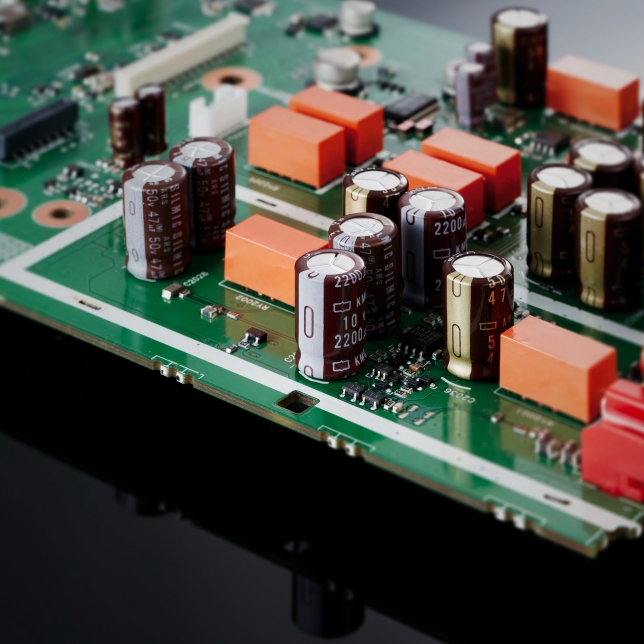

Madala müratasemega PHONO sisend
![Madala müratasemega PHONO sisend](/content/dam/pim/ee/et/SU/SU-G70/SU-G700M2E/ast-1429088.jpg.pub.thumb.644.644.jpg)
PHONO MC-sisend on nüüd toetatud. PHONO sisend saavutab madala mürataseme, kasutades esimese astme madala müratasemega FET diferentsiaalse paralleelühenduse konfiguratsiooni. Peale selle võimaldab neljaastmeline võimenduse reguleerimine valida parima võimenduse olenevalt kasseti väljundist. See võimaldab kasutajakeskkonnale kohandatud kvaliteetsete analoogsalvestatud heliallikate optimaalset esitust.
Klassi AA kõrvaklappide võimendi
![Klassi AA kõrvaklappide võimendi](/content/dam/pim/ee/et/SU/SU-G70/SU-G700M2E/ast-1408686.png.pub.thumb.644.644.png)
SU-G700M2 kasutab pinge võimendamiseks ja helisignaali vooluvõimenduseks eraldi võimendusahelatega AA-klassi kõrvaklappide võimendit. Pinget võimendab kvaliteetne operatsioonivõimendi, voolu võimendab suure voolutoitevõimega operatsioonivõimendi ning JENO Engine'i kvaliteetne PWM-signaal teisendatakse suure täpsusega analoogsignaaliks, võimaldades seega kõrvaklappide ideaalset tööd. See võimaldab reprodutseerida muusikat väikese moonutuse ja laia sagedusvahemikuga, olenemata kõrvaklappide koormustakistusest.
Kõrgekvaliteedilised osad
Võimendi toiteplokil on Technicsi eksklusiivne plokk-elektrolüütkondensaator, mis on optimeeritud põhjaliku häälestamise teel ja mis paigaldati SU-R1000-sse.
![Technicsi eksklusiivne plokk-kondensaator](/content/dam/pim/ee/et/SU/SU-G70/SU-G700M2E/ast-1429101.jpg.pub.jpg)
Suures maandusterminalis on paksu suure läbimõõduga maandusjuhe.
![Suur maandusterminal](/content/dam/pim/ee/et/SU/SU-G70/SU-G700M2E/ast-1429102.jpg.pub.jpg)
Kruvid, mida kasutatakse juhtmete kinnitamiseks, mis saadavad kõlari terminalidele helisignaale, on valmistatud mittemagnetilisest messingist.
![Messingist kõlarikontaktid](/content/dam/pim/ee/et/SU/SU-G70/SU-G700M2E/ast-1429100.jpg.pub.jpg)
Inspiratsioon
Tehnilised andmed
JENO Engine (värinate kõrvaldamine ja müra kujundav optimeerimine)
LAPC (koormusega kohanduv faasi kalibreerimine)
Täiustatud kiirusega vaikne toiteallikas
Kolmesektsiooniline konfiguratsioon
Madala müratasemega PHONO sisend
Klassi AA kõrvaklappide võimendi
Output Power
-
70W + 70W ( 1kHz, T.H.D. 0.5 %, 8Ω, 20kHz LPF )
140W + 140W ( 1kHz, T.H.D. 0.5 %, 4Ω, 20kHz LPF )
Load Impedance
-
4Ω-16Ω
Frequency Response
-
PHONO (MM)
-
20Hz - 20kHz ( RIAA DEVIATION ±1dB, 8Ω )
-
-
PHONO (MC)
-
20Hz - 20kHz ( RIAA DEVIATION ±1dB, 8Ω )
-
-
LINE
-
5Hz - 80kHz ( -3dB, 8Ω )
-
-
DIGITAL
-
5Hz - 80kHz ( -3dB, 8Ω )
-
Input Sensitivity / Input Impedance
-
PHONO (MM)
-
2.5 mV / 47 kΩ
-
-
PHONO (MC)
-
300 uV /100 Ω
-
-
LINE
-
200 mV / 22 kΩ
-
Analogue Input Terminal
-
LINE x 2 (LINE1, LINE2 / MAIN IN)
PHONO (MM/MC) x1
Digital Input Terminal
-
Optical digital x2 (OPT 1, OPT 2)
Coaxial digital x2 (COAX 1, COAX 2)
USB-B x1 (PC)
Analogue Output Terminal
-
LINE OUT x1 (LINE OUT)
PRE OUT x1 (PRE OUT)
Headphone Output
-
Yes, Stereo Φ6.3 mm
PC(USB-B)
-
USB 2.0 high-speed
USB Audio Class 2.0, Asynchronous mode
Support Codec
-
PCM Yes (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz / 16, 24, 32 bit)
DSD Yes (2.8 MHz, 5.6 MHz, 11.2 MHz)
DSD contol mode
-
ASIO Native mode, DoP mode
Power Supply
-
AC 220 V - 240 V, 50/60 Hz
Power Consumption
-
95W
Dimensions (W x H x D)
-
430 mm × 148 mm × 428 mm
Weight
-
Approx. 12.6 kg
Accessories
-
AC Cord, Remote Control, Batteries for Remote Control, Owner's Manual
