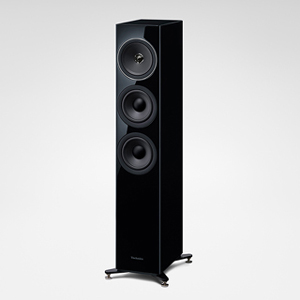

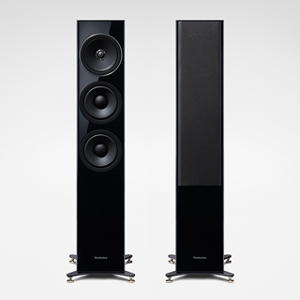

Sistema de altavoz SB-G90M2

Reproducir música con una mayor expresividad del sonido espacial requiere que los frentes de onda de los sonidos procedentes del altavoz estén totalmente alineados al llegar al oyente, independientemente de la posición de escucha. El concepto de la fuente de sonido puntual es uno de los enfoques ideales para lograrlo.
Para materializar la reproducción de la fuente de sonido puntual, se adoptó la configuración coaxial que, a continuación, se combinó con el conector de fase lineal originalmente diseñado para alinear fases y el diafragma de flujo fluido compuesto por un diafragma de forma poco profunda y una forma de borde suave para el mínimo reflejo acústico.

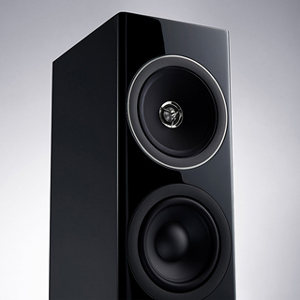

El altavoz coaxial bidireccional del sistema SB-G90M2 se ha desarrollado recientemente para la reproducción del rango de frecuencia de medio a alto con el fin de materializar la localización de la clara imagen sonora y la alta calidad del sonido para reproducir música fluida y llena de emoción. Además, hereda los conceptos de la fuente de sonido puntual y la fase lineal que Technics persigue sin descanso.

El conector acústico con diseño original está colocado en la parte delantera del diafragma del altavoz de agudos y ofrece una reproducción del sonido de alta resolución y un amplio escenario de sonido.
El extremo del conector de fase lineal está fabricado en un material de latón de módulo elevado y alta densidad. Esto evita que el conector vibre innecesariamente debido al efecto de la vibración de la unidad de rango medio, lo que reproduce un sonido claro y de baja distorsión.

Cuando la onda de sonido se propaga a través de una superficie irregular, su frente de onda se altera debido a las irregularidades de la superficie, lo que da lugar a la degradación de las características de la frecuencia. Esto afecta particularmente a las características de las altas frecuencias con cortas longitudes de onda.
El diafragma de la unidad de rango medio, que forma parte del altavoz coaxial, tiene una forma poco profunda con un borde suave para reducir los reflejos acústicos de modo que se minimice la alteración de los sonidos emitidos desde el diafragma, lo que da lugar a una excelente respuesta a la frecuencia, la característica de fase y la amplia dirección.
Esta configuración logra un amplio escenario de sonido y un rango de frecuencia de medio a alto rico y fluido.

Para reproducir el sonido de la música con una alta relación señal/ruido, se han eliminado por completo las fuentes de todo el sonido no deseado.

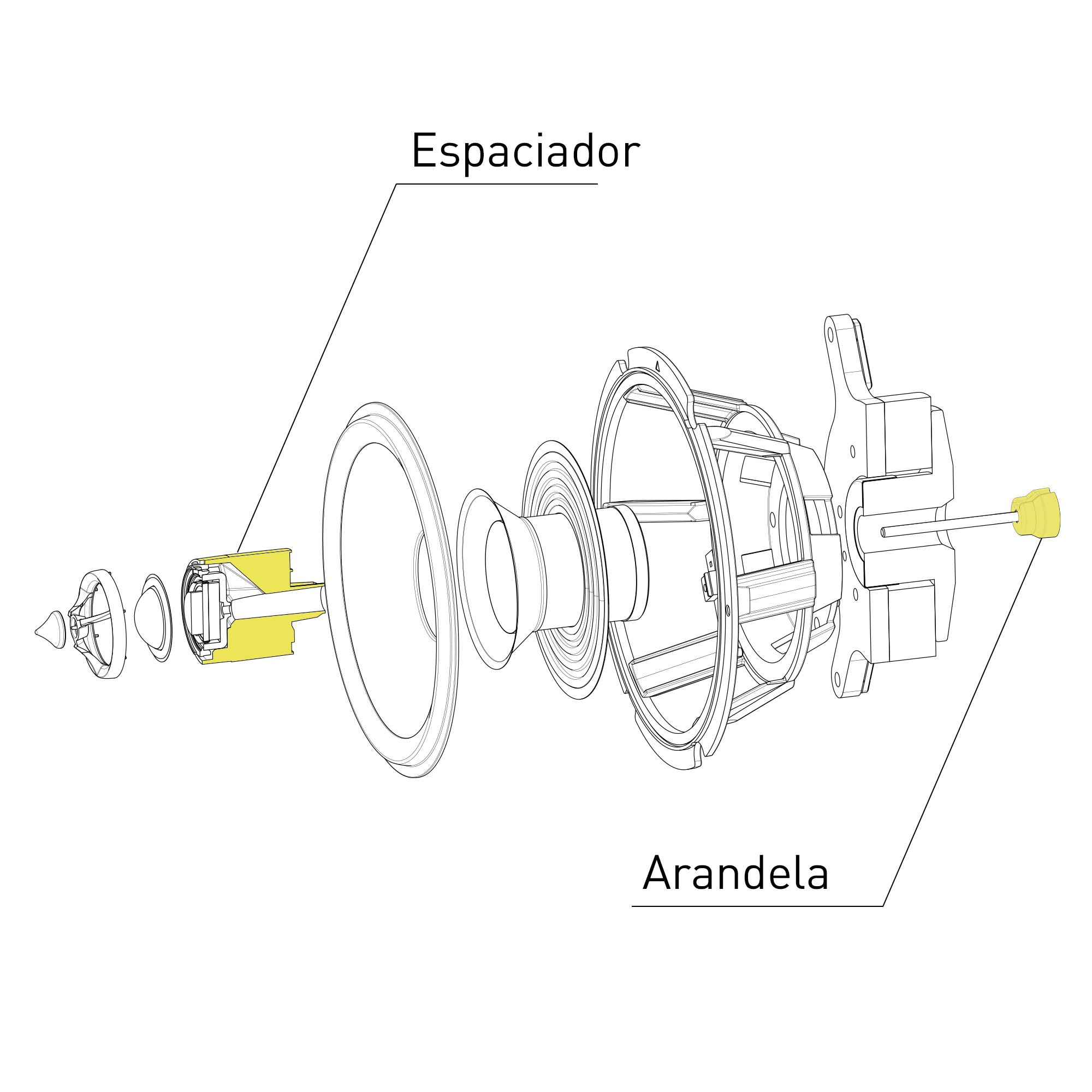

En este sentido, la arquitectura de montaje de controlador equilibrado adoptada por el anterior modelo SB-G90 se ha optimizado aún más a través del análisis extensivo del aislamiento acústico CAE, y el bafle montado en el altavoz se ha desarrollado recientemente para el montaje seguro de los altavoces. Además, la rigidez de toda la caja se ha reforzado para aprovechar al máximo la arquitectura de montaje de controlador equilibrado. La fuerza y la forma de cada una de las partes que componen el altavoz coaxial se han revisado minuciosamente para eliminar ruidos y vibraciones no deseadas del modo más completo posible. Y no solo eso: dentro de la caja, se incluye una estructura de trayectoria acústica. Esta nueva y única estructura elimina de forma eficaz las ondas estacionarias que causan un pico de resonancia.

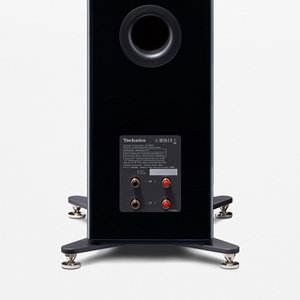

Las vibraciones no deseadas generadas por el bafle montado en el altavoz se han reducido aún más al mejorar los orificios de ventilación utilizando el aislamiento acústico CAE y al permitir que el bafle montado en el altavoz de graves de una pieza penetre la placa inferior para lograr una mayor rigidez. Y, por si fuera poco, los orificios de ventilación optimizados mejoran la distribución del sonido emitido desde la parte posterior de los altavoces para obtener una respuesta mejorada. Además, el bafle montado en el altavoz coaxial está separado del bafle montado en el altavoz de graves para eliminar la interferencia mutua.
Juntos, mejoran aún más la nitidez del sonido y la presentación tridimensional del campo sonoro.

Dentro de la caja del altavoz, suele generarse una resonancia, denominada onda estacionaria, por el sonido de una cierta frecuencia determinada por el tamaño de esta caja. El método más habitual para eliminar la onda estacionaria consiste en instalar un material fonoabsorbente dentro de la caja. Sin embargo, dado que el material fonoabsorbente también absorbe el sonido a frecuencias distintas a la generada por una onda estacionaria, elimina en cierto modo el dinamismo o la viveza del sonido reproducido.
Como contramedida, se proporciona una estructura de trayectoria acústica en la parte inferior de la caja del altavoz de graves para guiar las ondas estacionarias. Como contramedida, se proporciona una estructura de trayectoria acústica en la parte inferior de la caja del altavoz de graves para guiar las ondas estacionarias. El material fonoabsorbente está instalado en la ubicación de la trayectoria acústica donde la velocidad del sonido se vuelve más rápida, lo que permite eliminar eficazmente las ondas estacionarias, que son la causa de los picos de resonancia, con una cantidad mínima de material fonoabsorbente. (Patentado)
Esta estructura permite el uso de toda la información necesaria para reproducir música de forma precisa de modo que el sistema de altavoces emita un sonido vívido y natural de frecuencia media y baja.
