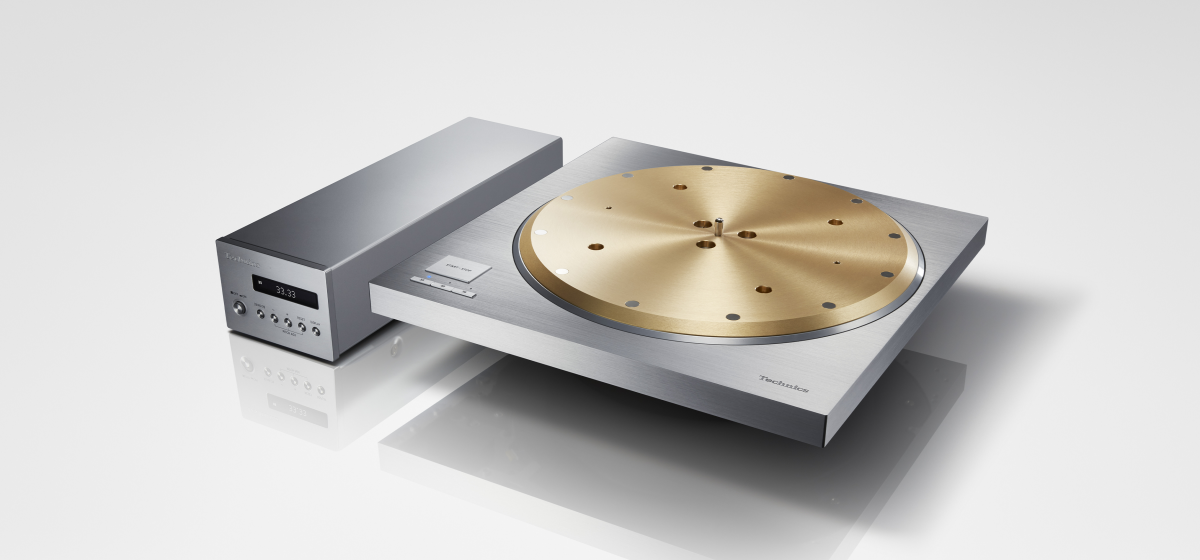

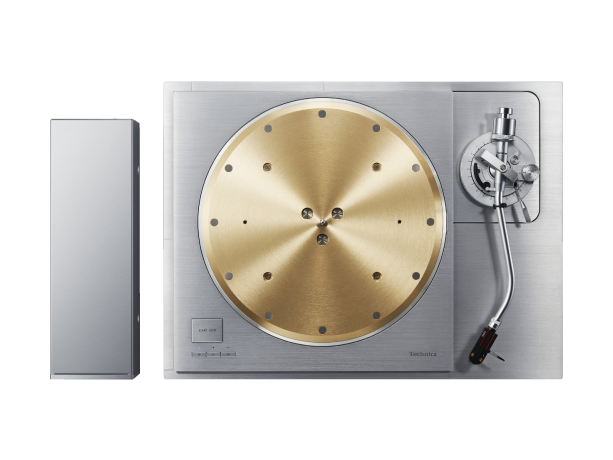

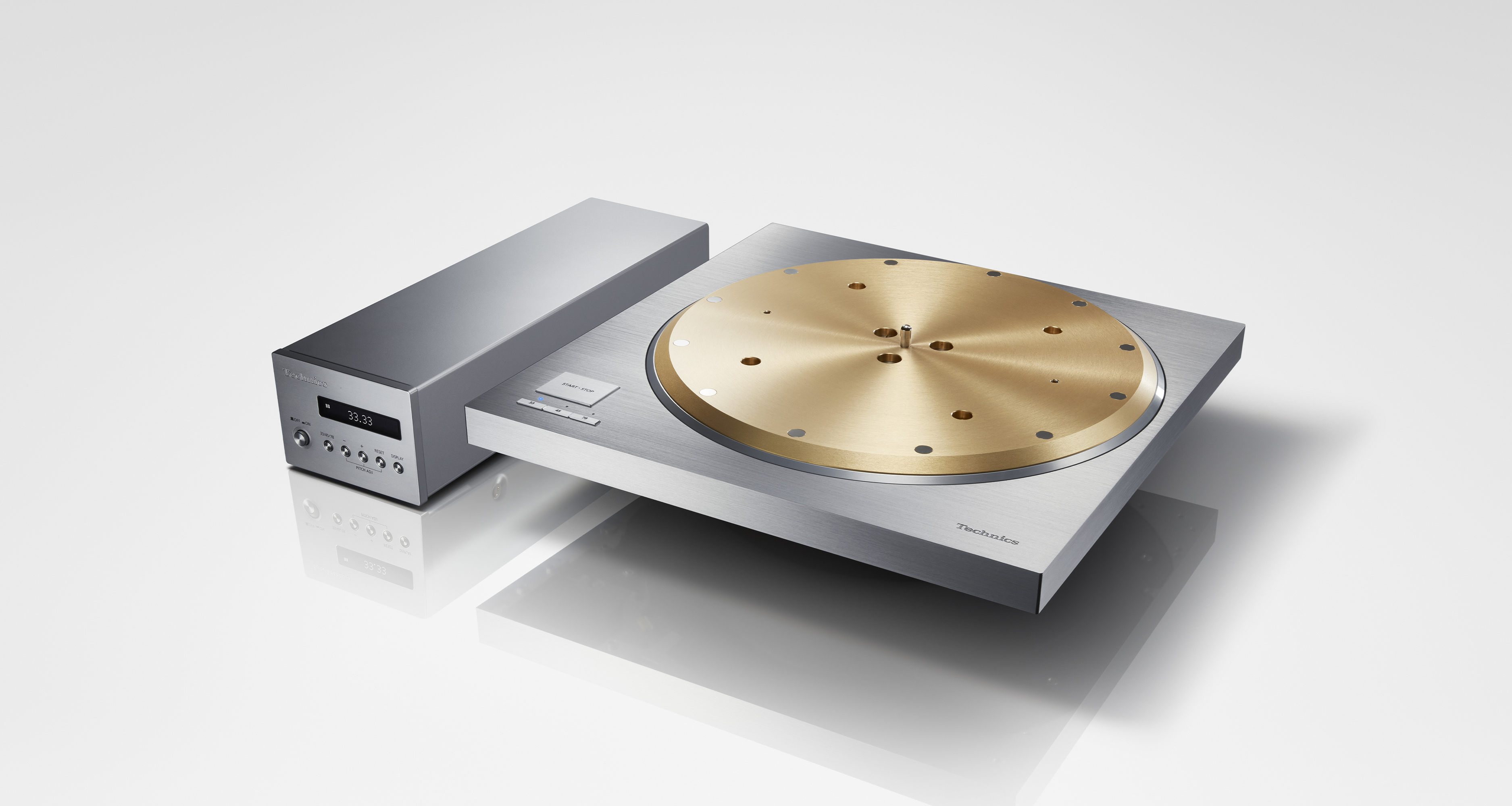

Suoravetoinen levysoitin SP-10R

Suoravetoisen levysoittimen keskipisteenä oleva moottori perustuu vuonna 2016 julkaistua SL-1200G:tä varten suunniteltuun ytimettömään suoravetomoottoriin, ja sitä on paranneltu entisestään. Tähän tarkoitukseen kehitetysssä kaksoiskelaisessa ja kaksiroottorisessa ytimettömässä suoravetomoottorissa oli kelat kahdella puolella. Se mahdollisti 12-napaisen ja 18-kelaisen toiminnan, jolloin vääntömomentti riitti raskaan levylautasen (n. 7,9 kg) pyörittämiseen. Kelojen epäkeskittäminen 60 asteella kummallakin polella paransi perustan jäykkyyttä, vaimensi tärinää ja vähensi itseinduktanssia. Näillä parannuksilla saavutettiin vakaa pyöritys enintään 0,015 %:n huojunnalla ja värinällä, mitä pidetään mittausherkkyyden rajana. Lisäksi raskaan levylautasen painelaakereissa käytetään erityistä teknistä muovia jäykkyyden ja luotettavuuden lisäämiseksi.

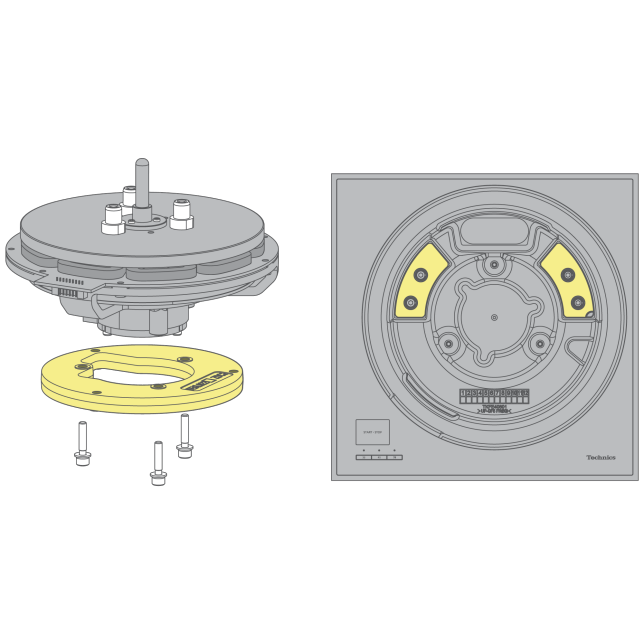

SL-1200G:tä varten suunniteltu moottori toimi alustana suoravetomoottorille. Kaksoiskelojen, vahvistettujen painelaakerien ja entistä jäykemmän rungon avulla saatin aikaan vakautettu moottori, jonka painopiste on matalalla. Jäykkyys ja matala painopiste säilytetään kahdella rungon pohjalle sijoitetulla ruostumattomasta teräksestä valmistetulla painolla, joilla on korkea jäykkyys ja suuri ominaispaino. Näillä perusteellisilla tärinänestotoimenpiteillä saavutetaan ylivoimainen pyörimistarkkuus ja parannetaan signaali-kohinasuhdetta.

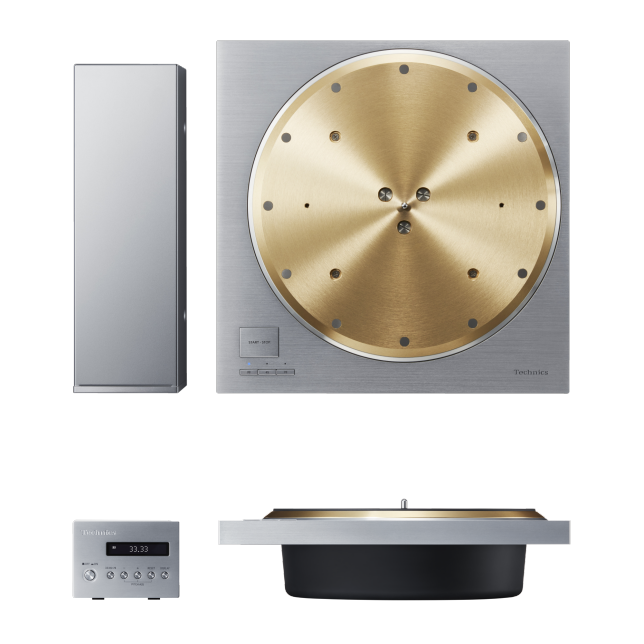

Levylautasella olevan 10 mm:n paksuisen messinkipainon ulkokehälle on sijoitettu volframipainot, joilla on äärimmäisen korkea ominaispaino ja jotka ovat vaikeita työstää. Messinkipaino on laminoitu alumiinivalettuun lautaseen; levylautasen kokonaispainoksi tulee noin 7,9 kg ja hitausmomentiksi noin 1 t･cm. Takapintaan on lisäksi kiinnitetty ei-toivottua tärinää vaimentava kumi; tämä 3-kerroksinen rakenne mahdollistaa korkean jäykkyyden ja erinomaiset tärinänvaimennusominaisuudet.

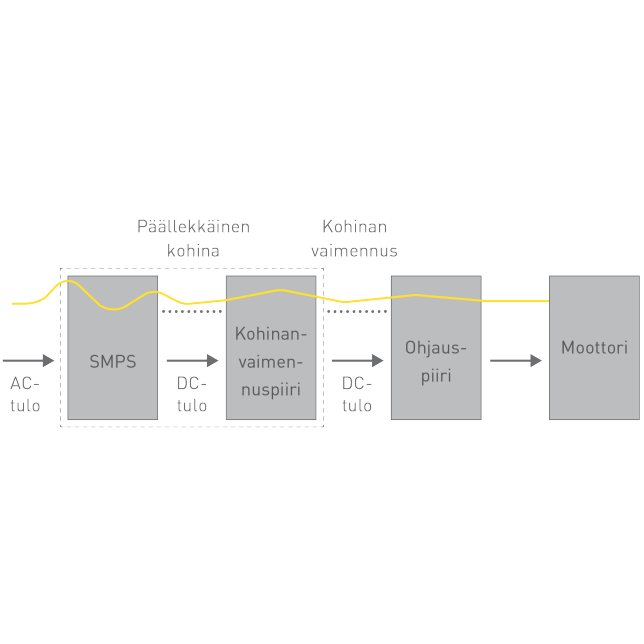

Ohjausyksikkö on erotettu pääyksiköstä, jotta pääyksikköön ei tulisi ei-toivottua kohinaa. Suurelle väännölle tarkkaa säätelyä tarjoava virtalähdepiiri saavutetaan käyttämällä hakkuria. Äänirasiaan päätyvän kohinan vähentämiseksi hakkuri on varustettu ainutlaatuisella tekniikalla, joka tarjoaa mahdollisimman pienikohinaisen jännitteen vasta kehitetyn ”ei-toivotun kohinan vähennyspiirin” avulla. Pääyksikön ja ohjausyksikön välisen äänenkulkeutumisen aikaista kohinaa vähentää lisäksi varsin luotettava, ulkoisen kohinan vaikutusta vastustava järjestelmä. Nämä perinpohjaiset kohinanvaimennustoimenpiteet tuottavat maailman parhaan signaali-kohinasuhteen.

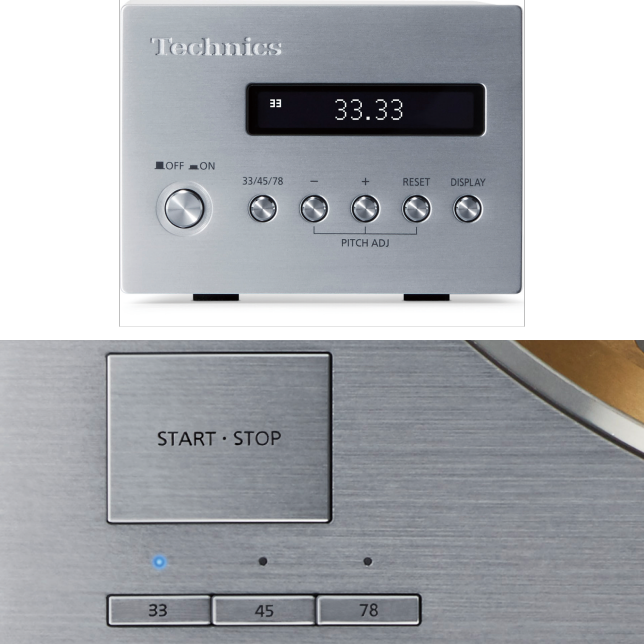

Tämä levysoitin tukee sekä LP- (33-1/3 kierr./min) että EP-levyjä (45 kierr./min), mutta myös SP-levyjä (78 kierr./min). Pyörimisnopeus (kierr./min) voidaan säätää ohjausyksiköstä kahden desimaalin tarkkuudella (enintään ±16 %). OLED-näytöllä voidaan esittää pyörimisnopeus kahden desimaalin tarkkuudella, joten käyttäjä sekä kuulee että näkee äärimmäisen tarkkaa pyöritystä.

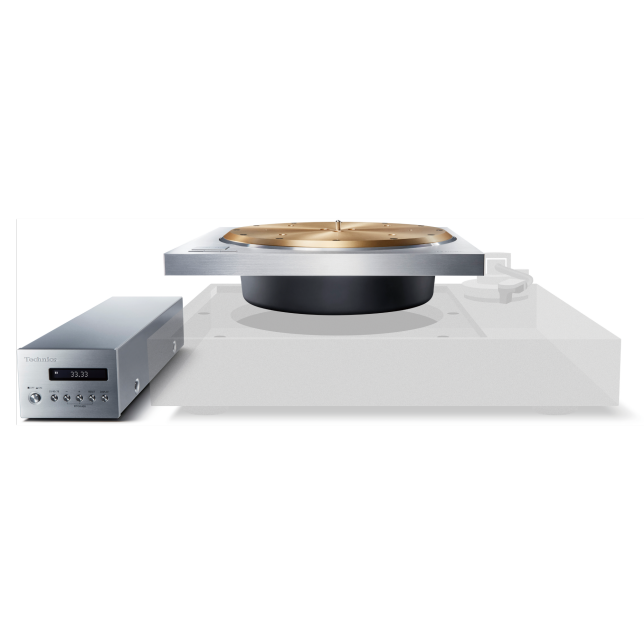

Jotta käyttäjät voisivat edelleen käyttää SP-10MK2:n ja SP-10MK3:n levylautasen pohjaa ja äänivartta, SP-10R-pohjalevyn ruuvinkohtien muoto ja sijainti on suunniteltu niin, että kiinnitys SP-10MK2:een ja SP-10MK3:een on mahdollista. Lisäksi ohjausyksikkö on saman kokoinen ja muotoinen kuin SP-10MK2:n virtayksikkö, jotta vaihtaminen olisi helppoa.
