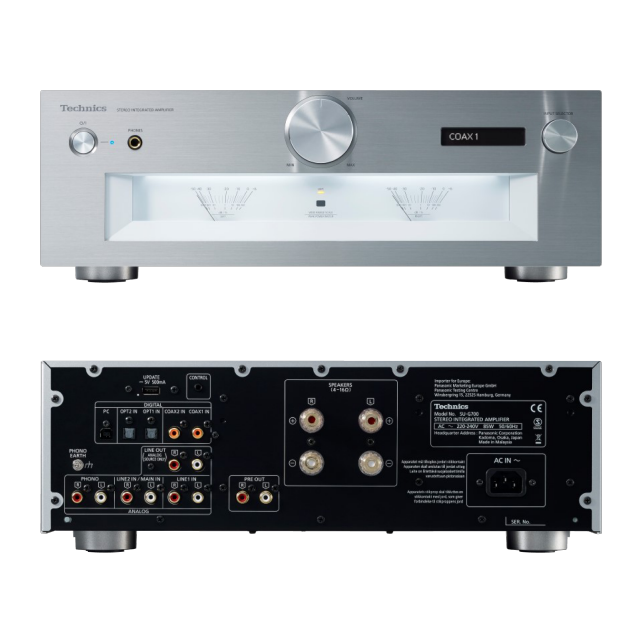

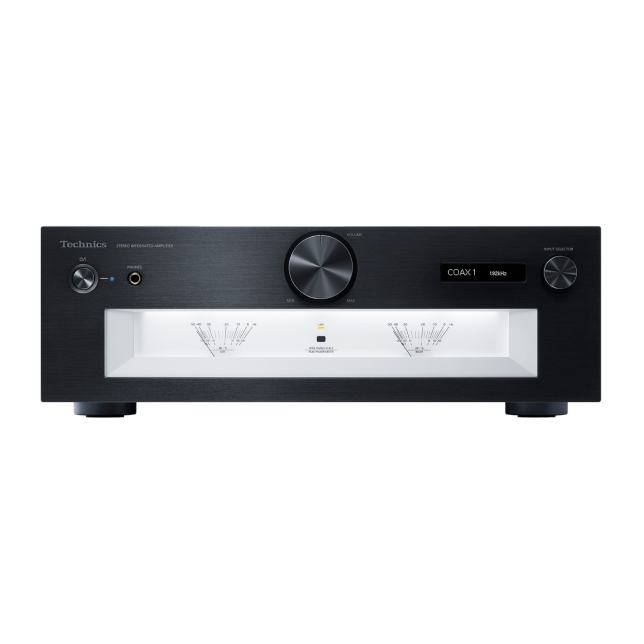

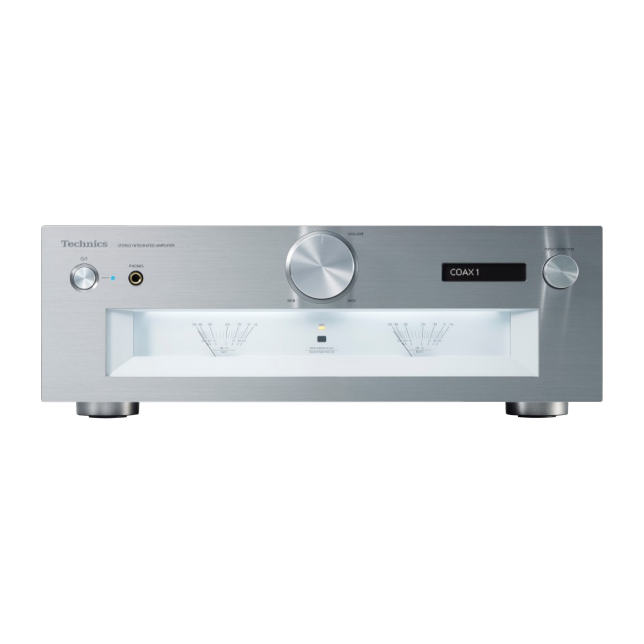

Amplificateur stéréo intégré SU-G700

Digne héritier du concept de technologie audio de référence, le circuit JENO transmet et traite les signaux audio en numérique intégral avec un minimum de jitter (gigue), de l'étage d'entrée à l'étage d'alimentation La technologie LAPC (Load Adaptive Phase Calibration – calibration de phase à adaptation de charge) offre des caractéristiques de gain et de phase idéales pour tous les types de haut-parleurs. La toute nouvelle alimentation à faible distorsion est plus précise, car elle supprime les fluctuations de fréquences de commutation provoquées par le déplacement de la charge.

Pour transmettre fidèlement la grande quantité de données audio aux haut-parleurs sans aucune perte, la section d'amplification de puissance du SU-G700 met en œuvre un processus intégralement numérique reposant sur le circuit JENO, basé sur le concept des systèmes de référence Pour résoudre le problème de dégradation de la qualité du son dû à la gigue, qui provoque des problèmes avec les amplificateurs numériques traditionnels, le SU-G700 comporte un circuit de réduction du jitter (gigue) d'origine qui élimine la gigue sur toute la gamme de fréquences audibles. Par ailleurs, un circuit exclusif, d'une grande précision, est utilisé pour la conversion PWM (Pulse Width Modulation), ce qui est important pour la qualité du son. En optimisant des éléments tels que la vitesse de réduction de bruit et le degré de quantification en nous appuyant sur notre expertise unique, les données contenues dans des sources audio haute résolution, y compris celles de la plage dynamique large, sont converties en signaux PWM sans aucune perte. Ces technologies assurent la reproduction du son dans ses moindres détails, de manière naturelle, ce qui permet de percevoir jusqu'aux nuances musicales subtiles.

L'impédance des haut-parleurs change à chaque fréquence. Un amplificateur de puissance est requis pour alimenter ces derniers sans être affecté par leurs caractéristiques Cependant, les amplificateurs numériques conventionnels sont connectés aux haut-parleurs via un filtre passe-bas à l'étage de sortie. Ils sont donc encore plus affectés par les caractéristiques d'impédance des haut-parleurs. Par ailleurs, malgré l'amélioration des caractéristiques d'amplitude des amplificateurs conventionnels résultant du bouclage acoustique négatif, les caractéristiques de phase n'ont pas pu être améliorées. Nous avons donc développé un algorithme d'optimisation adaptative d'impédance de haut-parleur, lequel assure la correction pour obtenir une réponse d'impulsion idéale via le traitement du signal numérique, en mesurant les statistiques d'amplitude/de phase de fréquence de l'amplificateur auquel les haut-parleurs sont connectés Cette nouvelle technique assure l'aplatissement des caractéristiques d'amplitude et de phase de fréquence, qui n'était auparavant pas mis en œuvre par les amplificateurs, tout en diffusant un son présentant une expression spatiale riche.

Avec une alimentation en mode de commutation conventionnelle, les fréquences de commutation changent en fonction de la fluctuation de la charge afin de contrôler le délai d'activation de la commutation à des fins de stabilisation de la tension de sortie. Cette fluctuation de la fréquence de commutation a un impact négatif sur la qualité audio. La toute nouvelle alimentation réduit le composant de bruit préjudiciable à la qualité audio en réglant la fréquence de commutation. Par ailleurs, la dernière étape de commutation de l'alimentation est fournie par un régulateur linéaire stabilisant la tension de sortie. Ce dernier intègre des condensateurs électrolytiques personnalisés haute définition.
De plus, notre alimentation à résonance de courant réduit le niveau du bruit de commutation. Les pièces utilisées pour l'absorption du bruit, telles que les condensateurs, ont été soigneusement sélectionnées. Nous avons mis en œuvre toutes les mesures possibles pour atteindre un faible niveau de bruit et une reproduction audio d'une grande clarté.

Les amplificateurs intégrés sont dotés de plusieurs circuits, notamment ceux qui traitent les microsignaux des entrées et ceux qui traitent un courant fort, tels que les circuits de sortie et les circuits d'alimentation. Le SU-G700 repose sur une conception à trois étages comprenant des partitions entre les blocs de circuit en fonction du niveau du signal traité. Cette disposition permet d'éliminer les interférences entre les blocs, pour une clarté optimale du signal audio. En outre, la rigidité du châssis liée à cette disposition supprime les vibrations des pièces électriques, évitant ainsi la détérioration de la qualité audio.

L'entrée PHONO limite le bruit via une configuration de connexion parallèle différentielle d'un premier étage, FET à faible bruit. Par ailleurs, le réglage de gain à quatre niveaux permet de sélectionner le meilleur gain en fonction de la sortie de la cartouche. Ceci autorise une lecture optimale de sources de son enregistré analogique de qualité adaptée à l'environnement de l'utilisateur.

Le SU-G700 utilise un amplificateur casque de classe AA doté de circuits distincts pour l'amplification de tension et de courant du signal audio. La tension est amplifiée grâce à un amplificateur opérationnel de qualité, tandis que le courant est traité par un amplificateur opérationnel doté de fonctionnalités d'alimentation à courant élevé. La sortie du signal PWM de qualité supérieure du circuit JENO est convertie en signal analogique de haute précision, assurant une alimentation optimale du casque. Il est ainsi possible de reproduire la musique avec une faible distorsion et une plage de fréquences étendue, indépendamment de l'impédance de charge du casque.
