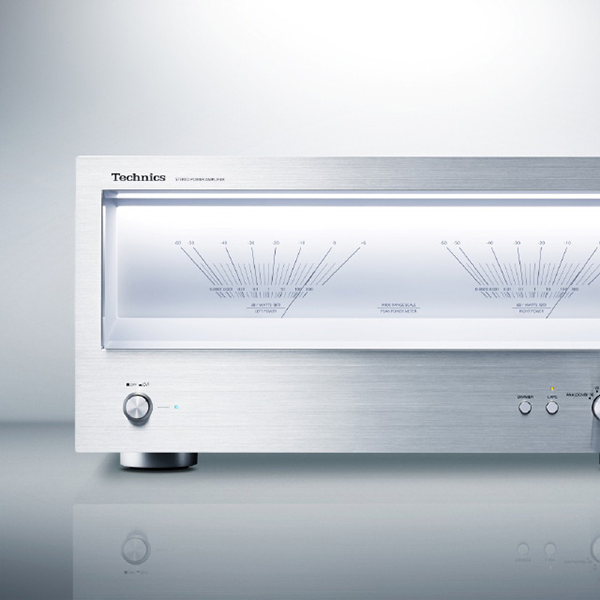

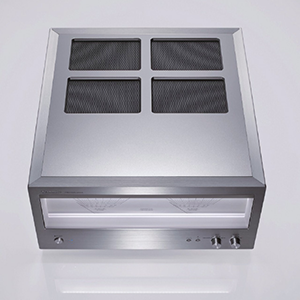

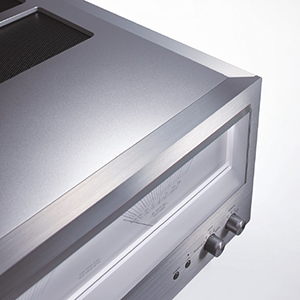

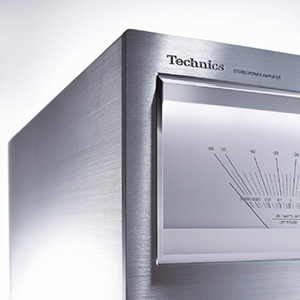

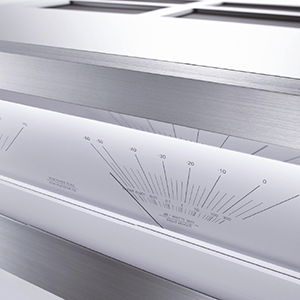

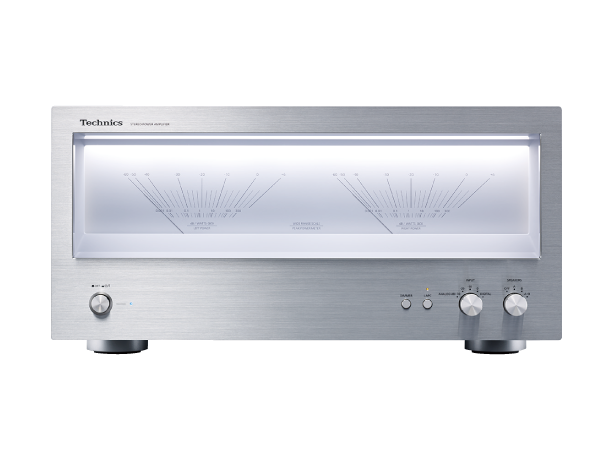

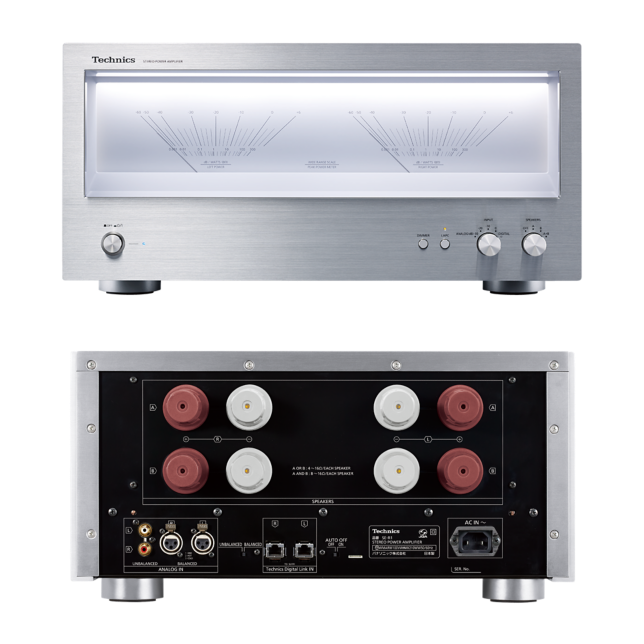

Amplificateur de puissance SE-R1

Dans les systèmes numériques, Le jitter est la principale cause de distorsion. Il est le résultat d’une mauvaise synchronisation des horloges gérant la conversion numérique analogique. Pour éliminer la dégradation du son due au jitter, Technics a développé son propre circuit de réduction du jitter, intégrant un générateur d’horloge au sein du circuit de réduction de bruit, pour réduire le jitter dans les fréquences basses. Il intègre également un convertisseur d’échantillonnage haute précision pour supprimer le jitter dans les hautes fréquences. Ainsi le jitter est réduit dans toutes les plages de fréquence.
Il fonctionne en conjonction avec un circuit PWM (Pulse Width Modulation) nouvellement développé, original et de haute précision, qui optimise le degré de re-quantification, et la progressivité de la courbe, de façon à obtenir une conversion N/A sans aucune perte de dynamique. Cette technologie permet à Technics d'obtenir un son naturel, délicat et comprenant toutes les nuances du signal.

Au sein de l'étage de puissance de l’amplificateur, Technics utilise un étage driver à transistor GaN (nitrure de gallium) FET à basse résistance. Cela permet la fabrication d’une amplification de puissance en configuration simple push-pull, permettant de réduire le circuit du signal, et garantissant une excellente linéarité, quel que soit le niveau sonore.

L’impédance d’une enceinte n’est pas constante, elle varie en fonction de la fréquence, altérant la charge de l’amplificateur et donc potentiellement le son. Technics est capable de mesurer les capacités d’amplitude de fréquence/phase de l’amplificateur en fonction de l’enceinte connectée, et a développé un algorithme d’optimisation de l’impédance de l’enceinte utilisant un traitement du signal numérique permettant une courbe « amplitude/phase » linéaire.

Certains systèmes utilisent une liaison numérique entre la source et le préamplificateur, gardant ainsi la pureté numérique du signal le plus longtemps possible, Technics Digital Link va encore plus loin. Il élimine la fonction de contrôle du volume du préamplificateur, et transmet à la place l’information du volume directement à l’amplificateur avec le signal audio sous forme numérique. Le circuit de réduction du jitter de l’amplificateur réduit les effets du jitter dans la transmission du signal et contrôle le volume directement au niveau du convertisseur PWM.
Cette nouvelle interface de transmission du son, Technics Digital Link, supporte les signaux audio jusqu’à 32 bits/384 kHz, et supprime les effets inter-canaux en transmettant les signaux des canaux droit et gauche séparément.
Technics Digital Link est ainsi une configuration d’amplification idéale, minimisant les dégradations entre le préamplificateur et l’amplificateur, et réalisant une superbe séparation stéréo et une reproduction des signaux les plus subtiles. Le résultat ? Un son encore plus dynamique et détaillé.

La reproduction précise de sons dynamiques et puissants, de bas signaux aux nuances délicates nécessite un amplificateur possédant une alimentation électrique particulière. Elle doit être à la fois puissante et silencieuse, et capable de répondre instantanément aux signaux audio changeant sans fluctuation dans le voltage.
Le circuit d’alimentation électrique d’un amplificateur traditionnel consiste en un transformateur de puissance de grande capacité, et un circuit rectifieur : après examen des différentes manières d’obtenir le voltage idéal et les ondes de courant, Technics a décidé d’utiliser une alimentation électrique de type linéaire couplée avec un important étage tampon. Ces technologies intégrées au circuit d’alimentation permettent à l’amplificateur d’alimenter à pleine puissance les enceintes quelques soient les conditions.

Le générateur d’horloge étant un circuit particulièrement délicat, il nécessite une alimentation électrique entièrement isolée de tout bruit ou variation des alimentations principales. Technics a une grande expérience dans l’utilisation d’isolation de batteries, les utilisant pour créer un étage de préamplification à bruit ultra faible dans ses anciens amplificateurs analogiques.

La structure de l’amplificateur isole les signaux des canaux droit et gauche, afin d’éviter les interférences mutuelles et d’atteindre une symétrie parfaite. Elle permet aux deux canaux d’être gérés « en miroir », donnant un signal égal à chaque canal.
