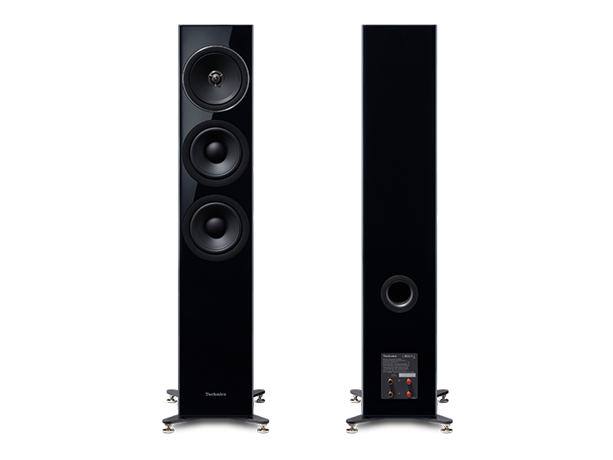

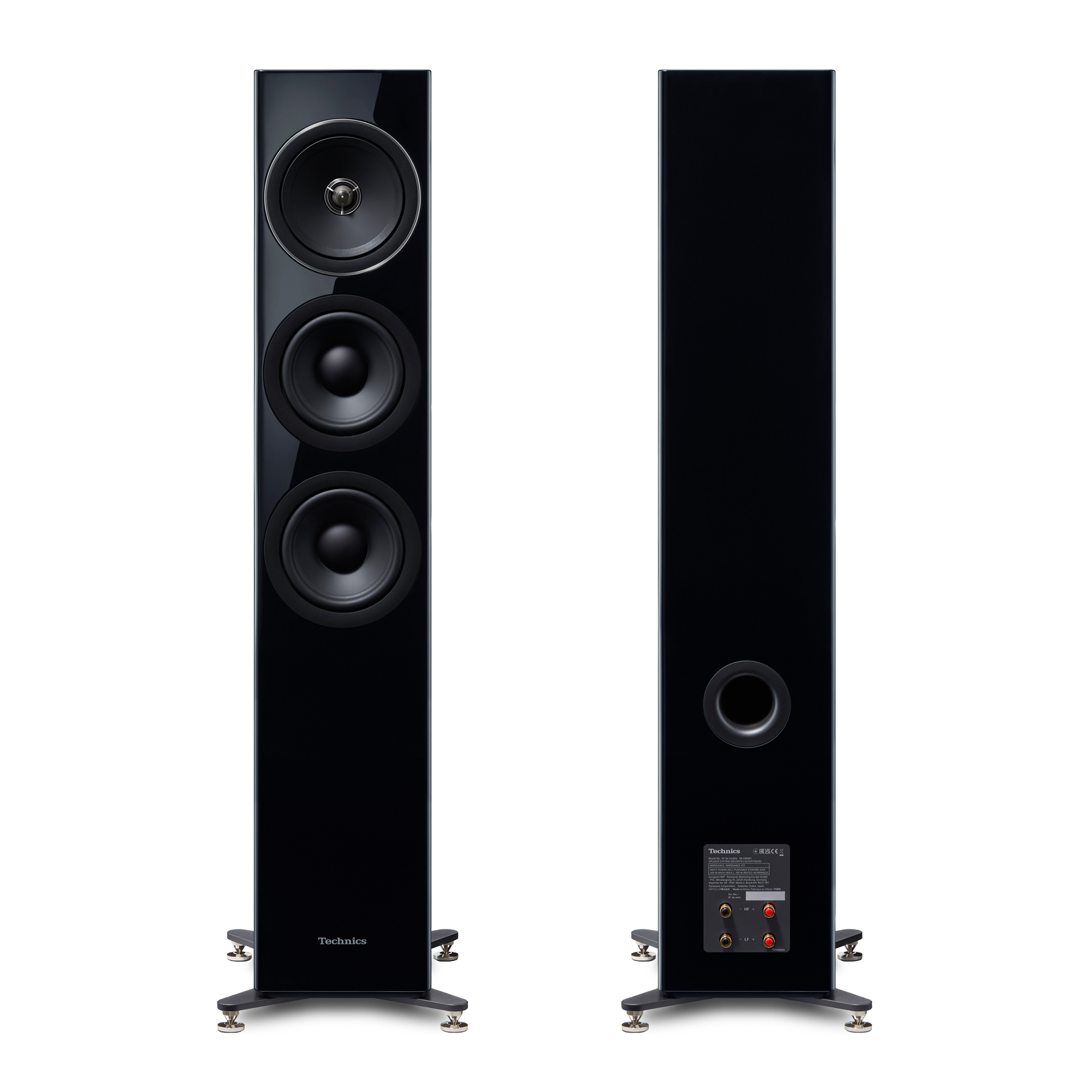

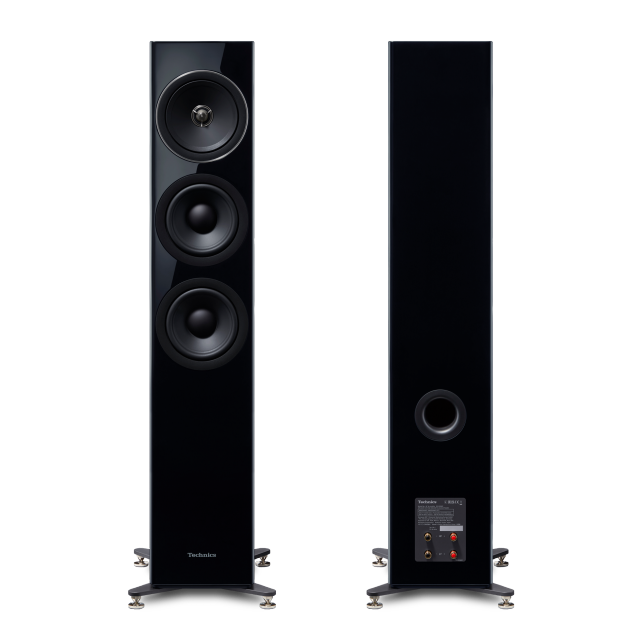

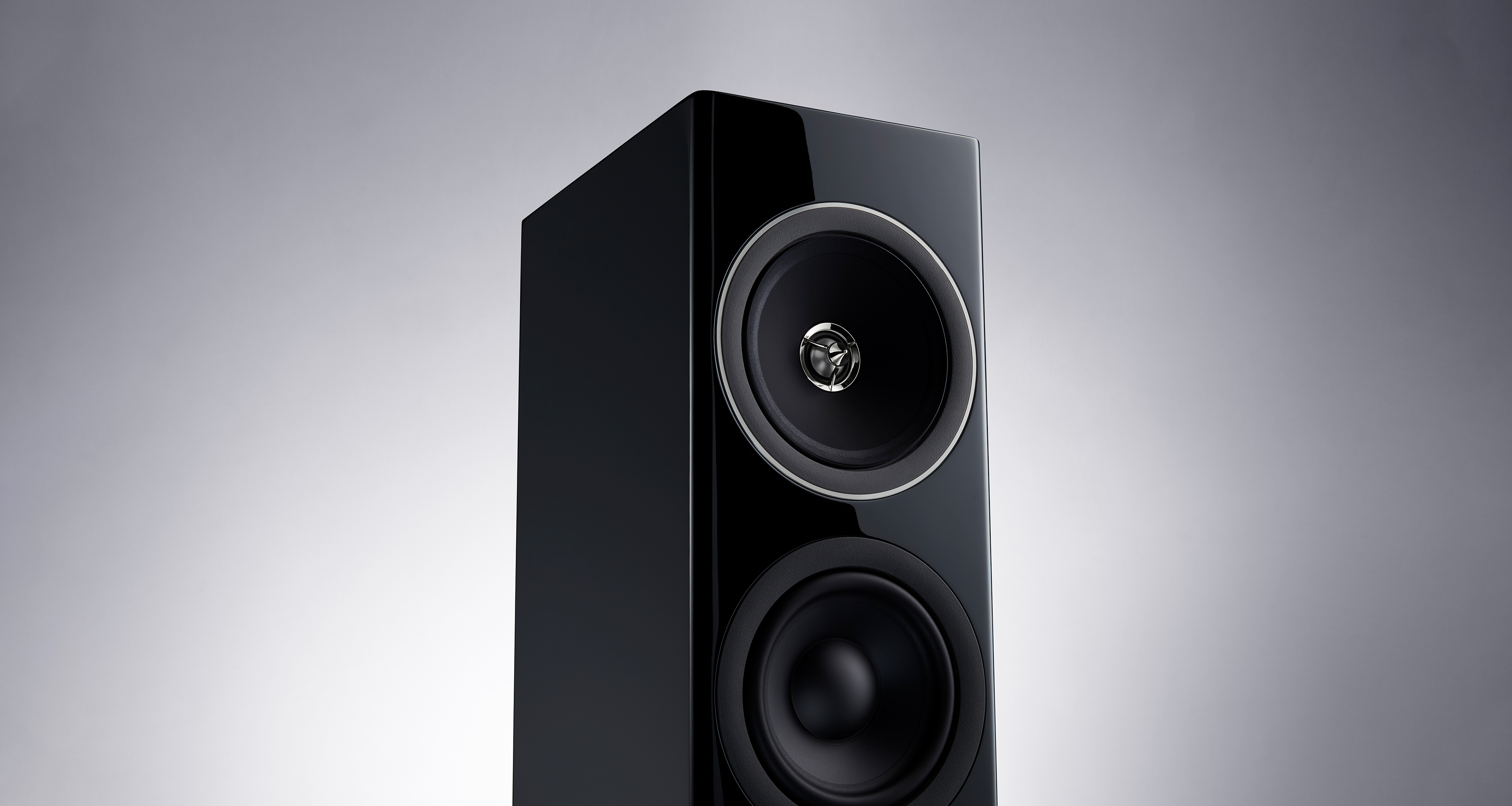

Σύστημα ηχείων SB-G90M2

Προκειμένου να αναπαράγουμε μουσική με αίσθηση βάθους πεδίου και χώρου, απαιτείται τα κύματα των ήχων που προέρχονται από τις μονάδες ηχείων να είναι όλα ευθυγραμμισμένα όταν φτάνουν στον ακροατή, ανεξάρτητα από τη θέση ακρόασης. Η έννοια της σημειακής ηχητικής πηγής είναι μια από τις ιδανικές προσεγγίσεις για την επίτευξη αυτού του στόχου.
Για την υλοποίηση της σημειακής αναπαραγωγής της ηχητικής πηγής, υιοθετήθηκε η ομοαξονική διάταξη και στη συνέχεια συνδυάστηκε με το αρχικά διαμορφωμένο Linear Phase Plug για την ευθυγράμμιση των φάσεων και το Smooth Flow Diaphragm που διαμορφώθηκε με διάφραγμα λεπτού σχήματος και ομαλό σχήμα άκρων για ελαχιστοποίηση των ηχητικών ανακλάσεων.
Οι ομοαξονικές μονάδες ηχείων 2 δρόμων του SB-G90M2 αναπτύχθηκαν εκ νέου για την αναπαραγωγή της περιοχής μεσαίων και υψηλών συχνοτήτων, προκειμένου να υλοποιηθεί ο σαφής εντοπισμός της ηχητικής εικόνας και η υψηλή ποιότητα ήχου για την απόδοση ομαλής, πλούσιας σε συναισθήματα μουσικής, κληρονομώντας παράλληλα τις έννοιες της σημειακής ηχητικής πηγής και της γραμμικής φάσης που επιδιώκει αδιάκοπα η Technics

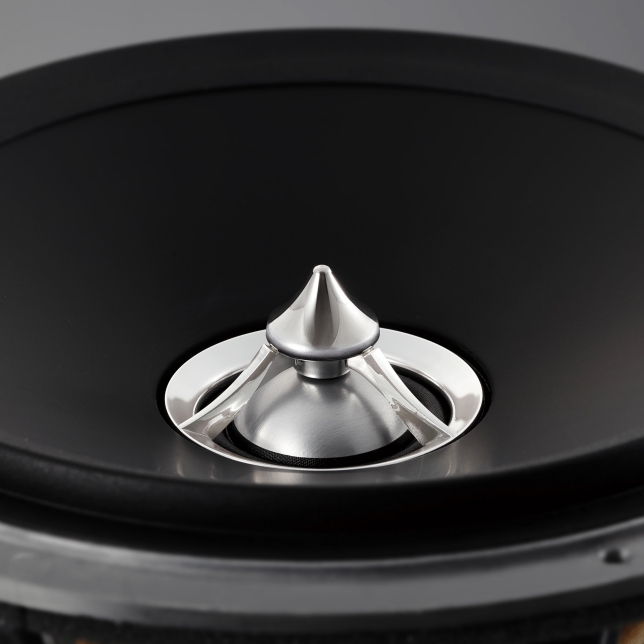

Το πρωταρχικά διαμορφωμένο ακουστικό phase plug είναι τοποθετημένο στην μπροστινή πλευρά του διαφράγματος του tweeter και παρέχει δυνατότητα αναπαραγωγής ήχου υψηλής ανάλυσης και ευρεία ηχητική απόδοση.
Το άκρο του phase plug είναι κατασκευασμένο από υλικό ορείχαλκου διαμορφωμένο για υψηλή πυκνότητα. Αποτρέπει την άσκοπη δόνηση του phase plug λόγω της επίδρασης της δόνησης της μεσαίας μονάδας, παρέχοντας έτσι καθαρό και χαμηλής παραμόρφωσης ήχο.

Όταν το ηχητικό κύμα μεταδίδεται κατά μήκος μιας ακανόνιστης επιφάνειας, μεταβάλλεται λόγω των επιφανειακών ανωμαλιών και έχει ως αποτέλεσμα την υποβάθμιση των συχνοτικών χαρακτηριστικών. Αυτό επηρεάζει ιδιαίτερα τα χαρακτηριστικά των υψηλών συχνοτήτων με μικρά μήκη κύματος.

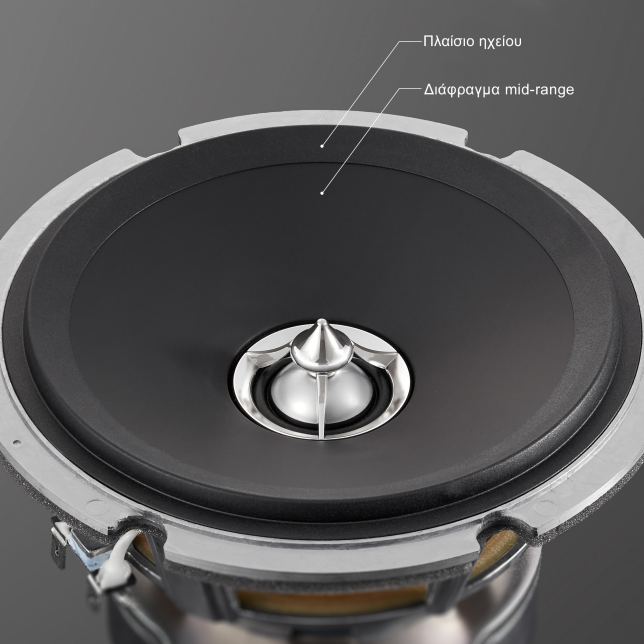

Το διάφραγμα της μονάδας μεσαίων συχνοτήτων, η οποία αποτελεί μέρος της ομοαξονικής μονάδας ηχείων, έχει μικρή διαδρομή με λεία άκρα για μείωση των ηχητικών ανακλάσεων, έτσι ώστε να ελαχιστοποιούνται οι ηχητικέςε μεταβολές που εκπέμπονται από το διάφραγμα, με τελικό αποτέλεσμα την εξαιρετική απόκριση συχνότητας, την ομαλή φάση και την ευρεία κατευθυντικότητα.
Αυτή η διαμόρφωση επιτυγχάνει ευρύ ηχητικό πεδίο και ομαλή πλούσια περιοχή μεσαίων και υψηλών συχνοτήτων.

Για την αναπαραγωγή του ήχου της μουσικής με υψηλό λόγο σήματος προς θόρυβο, τα σημεία των ανεπιθύμητων ήχων έχουν εξαλειφθεί πλήρως.

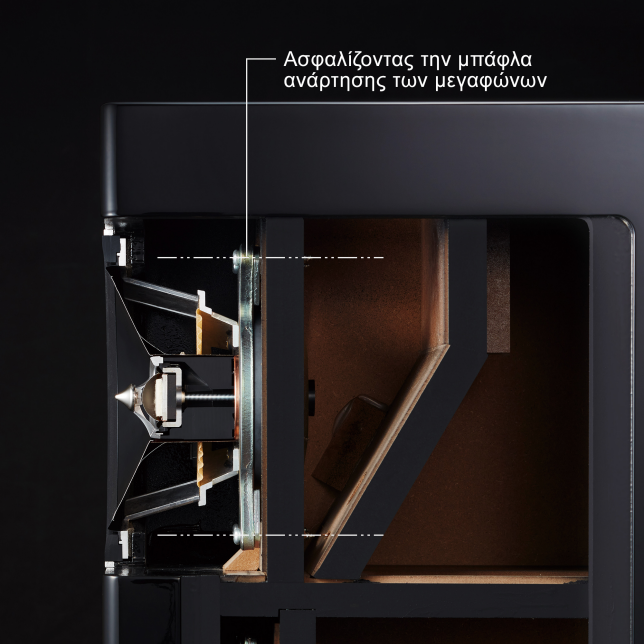

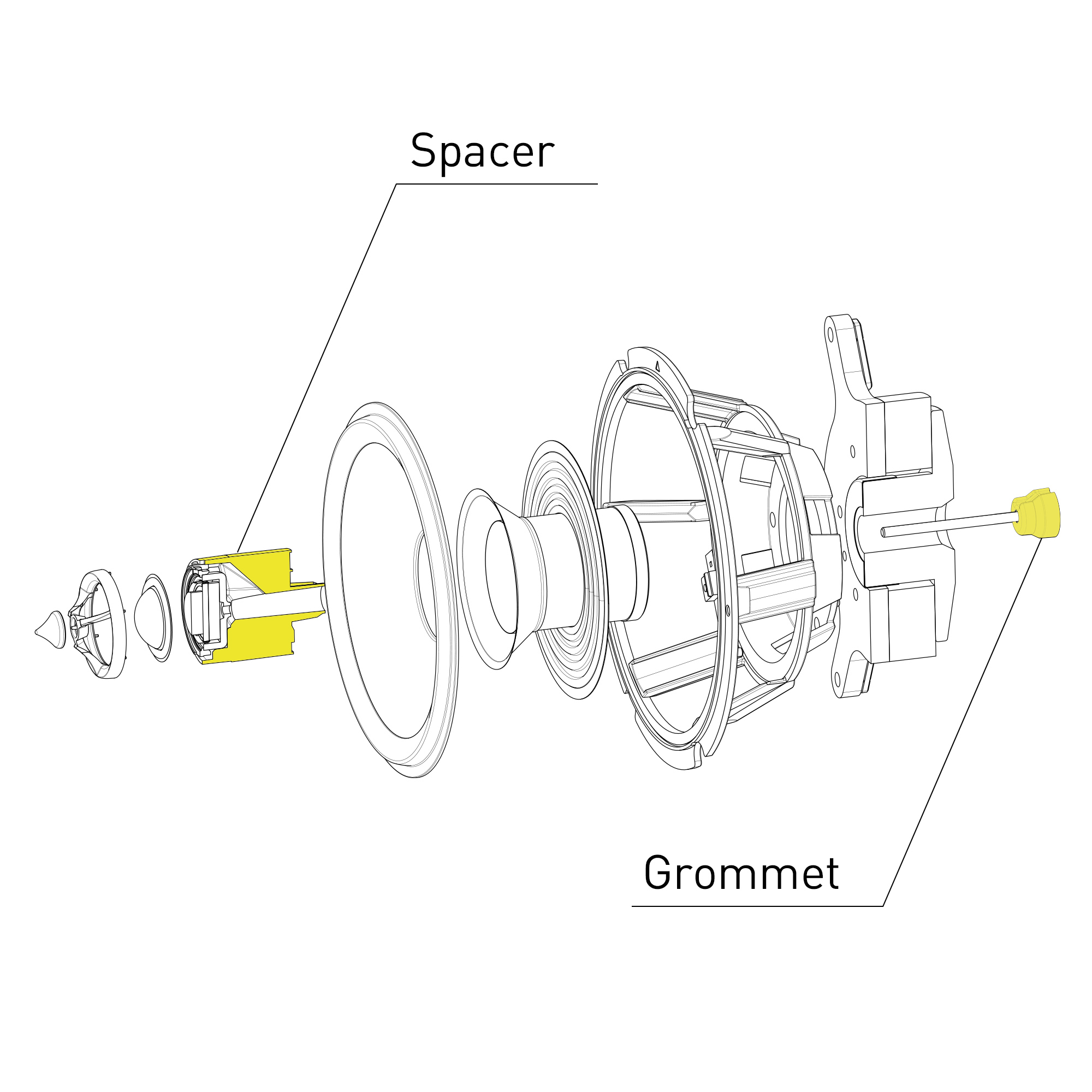

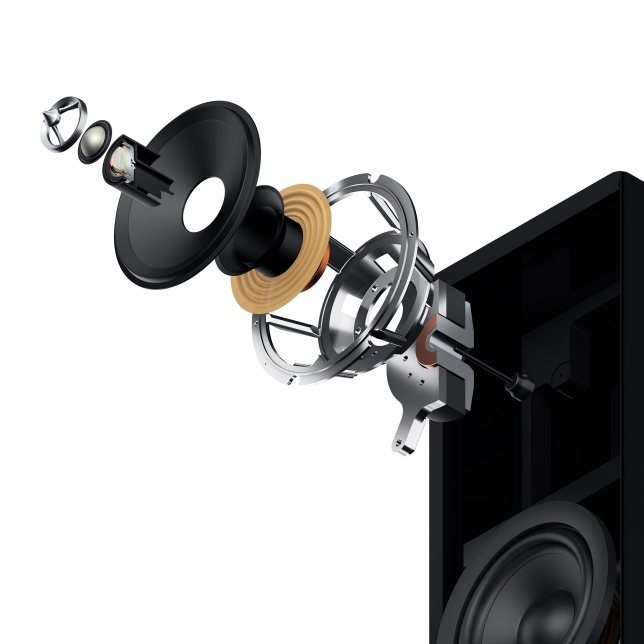

Για το σκοπό αυτό, η ισορροπημένη αρχιτεκτονική τοποθέτησης των οδηγών που υιοθετήθηκε από το προηγούμενο μοντέλο SB-G90 βελτιστοποιήθηκε περαιτέρω μέσω εκτεταμένης ανάλυσης CAE και το διάφραγμα στήριξης των μεγαφώνων αναπτύχθηκε εκ νέου για την ασφαλή τοποθέτηση των μονάδων. Επιπλέον, η αντοχή ολόκληρου του πλαισίου ενισχύθηκε ώστε να αξιοποιηθεί η ισορροπημένη αρχιτεκτονική τοποθέτησης του οδηγού. Η αντοχή και το σχήμα κάθε ενός από τα μέρη που συνθέτουν το ομοαξονικό ηχείο εξετάστηκαν σχολαστικά προκειμένου να αποτραπούν όσο το δυνατόν περισσότερο οι ανεπιθύμητοι κραδασμοί και ο θόρυβος. Επιπλέον, στο εσωτερικό του πλαισίου παρέχεται μια δομή διαδρομής ήχου. Αυτή η νέα και μοναδική δομή εξαλείφει αποτελεσματικά τα στατικά κύματα που προκαλούν την μεγιστοποίηση του συντονισμού.

Οι ανεπιθύμητοι κραδασμοί που δημιουργούνται από την μπάφλα του ηχείου έχουν μειωθεί ακόμα περισσότερο με τη βελτίωση των οπών εκτόνωσης αέρα μέσω της χρήσης CAE, επιτρέποντας στο μονοκόμματο σασσί του woofer να τοποθετηθεί στο πλαίσιο του κάτω μέρους για την επίτευξη μεγαλύτερης σταθερότητας. Επιπρόσθετα, οι ανασχεδιασμένες οπές εξαερισμού βελτιώνουν την κατανομή του ήχου που εκπέμπεται από τις πίσω πλευρές των ηχείων για βελτιωμένη απόκριση. Επιπλέον, η ομόκεντρη διάταξη του μεγαφώνου διαχωρίζεται από την μπάφλα στήριξης του woofer για την εξάλειψη των αμοιβαίων παρεμβολών.
Μαζί, ενισχύουν ακόμα περισσότερο την ευκρίνεια του ήχου και την τρισδιάστατη παρουσίαση του ηχητικού πεδίου.

Ένας συντονισμός που ονομάζεται στατικό κύμα δημιουργείται συνήθως στο εσωτερικό του περιβλήματος του ηχείου από μια συγκεκριμένη συχνότητα που καθορίζεται από το μέγεθος του περιβλήματος. Η πιο συνηθισμένη μέθοδος για την εξάλειψη του στατικού κύματος είναι η τοποθέτηση ενός ηχοαπορροφητικού υλικού στο εσωτερικό του θαλάμου. Ωστόσο, δεδομένου ότι το ηχοαπορροφητικό υλικό απορροφά και τον ήχο σε συχνότητες διαφορετικές από εκείνη που δημιουργείται το στατικό κύμα, αφαιρεί εν μέρη το δυναμισμό ή τη ζωντάνια από τον αναπαραγόμενο ήχο. Ως αντίμετρο, στο κάτω μέρος του περιβλήματος του woofer παρέχεται μια δομή διαδρομής του ήχου για την καθοδήγηση των στατικών κυμάτων. Το ηχοαπορροφητικό υλικό τοποθετείται στο σημείο της διαδρομής του ήχου όπου η ταχύτητα του ήχου γίνεται ταχύτερη. Αυτό επιτρέπει την αποτελεσματική απομάκρυνση των στατικών κυμάτων, τα οποία είναι η αιτία της μεγιστοποίησης του συντονισμού, με ελάχιστη ποσότητα ηχοαπορροφητικού υλικού. (κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας)
Αυτή η δομή επιτρέπει τη χρήση όλων των πληροφοριών που είναι απαραίτητες για την αναπαραγωγή της μουσικής με ακρίβεια, ώστε το σύστημα ηχείων να αποδίδει πιο ζωντανό και φυσικό ήχο μεσαίων και χαμηλών συχνοτήτων.
