Gramofonski sustav s izravnim pogonom SL-1300G

SL-1300G

Gramofon nove generacije Grand Class

Gramofon s Hi-Fi dizajnom koji ima ΔΣ-pogon, novu tehnologiju motornog pogona koja pruža visoku točnost rotacije i niske vibracije. Novi motor gramofona, troslojna ploča i šasija visoke stabilnosti donose još veću kvalitetu zvuka.
SL-1300G

Značajke

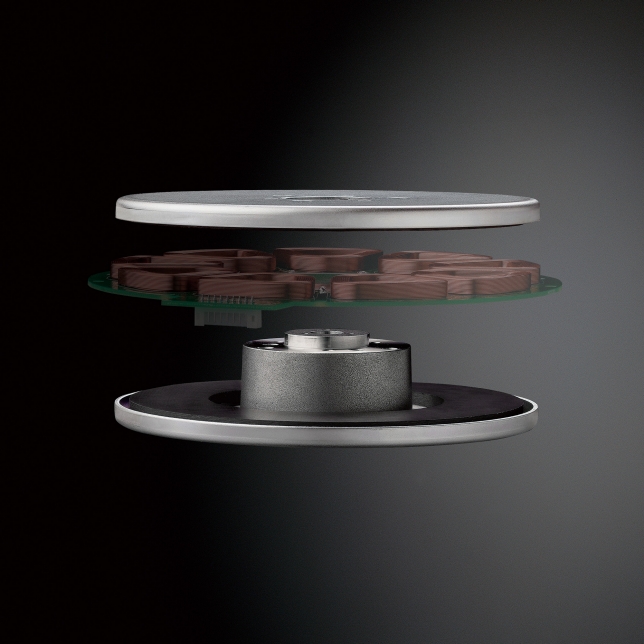

Bezjezgreni motor s izravnim pogonom koji postiže stabilnu rotaciju

Bezjezgreni motor s izravnim pogonom koji postiže stabilnu rotaciju
U SL-1300G, korištenje motora s izravnim pogonom bez željezne jezgre eliminira neravnomjernu rotaciju gramofona poznatu kao zupčanje. Također, konstrukcija s dvostrukim rotorom smanjuje opterećenje ležaja uz održavanje visokog zakretnog momenta i smanjuje sitne vibracije tijekom rotacije. Nadalje, motor SL-1300G redizajniran je kako bi se uklonile suptilne vibracije koje bi mogle utjecati na kvalitetu zvuka. Kako bi se poboljšala stabilnost, isti uzorak pojačanja kao referentna klasa SL-1000R/SP-10R korišten je kao baza za ugradnju zavojnice.

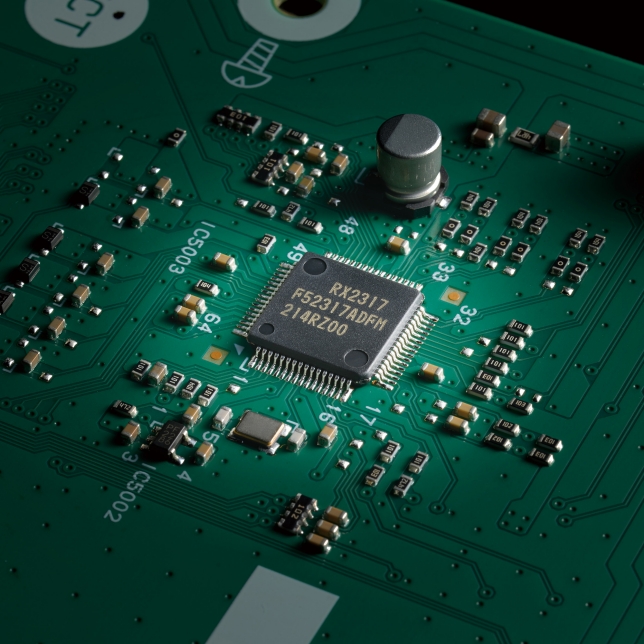

Sustav motornog pogona, ΔΣ-pogon (Delta Sigma pogon)

Otključajte novu stvarnost audio preciznosti s ΔΣ-pogonom – vrhunskim sustavom koji primjenjuje Technicsovu stručnost u PWM obradi signala. Osim smanjenja pulzacije, pogon potiskuje vibracije iz motora za lakšu i točniju rotaciju, osiguravajući bogatu reprodukciju glazbe.

Saznajte više
Sustav motornog pogona, ΔΣ-pogon (Delta Sigma pogon)

Dizajn otporan na vibracije

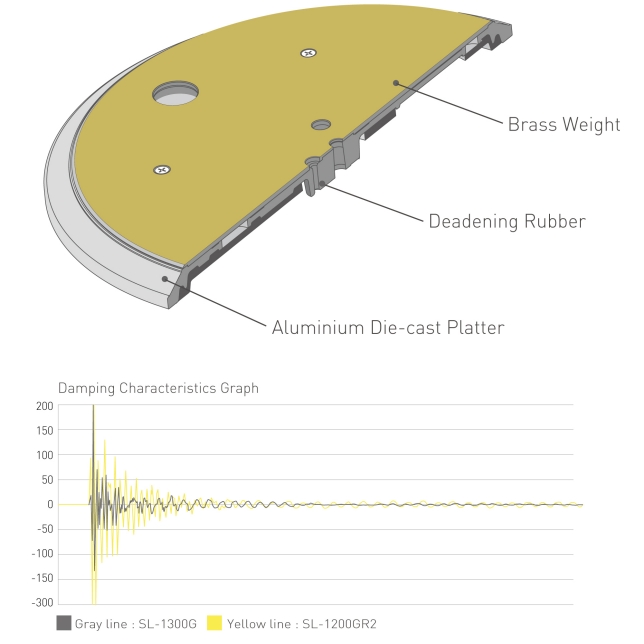

Troslojni tanjur DJ gramofona

Troslojna struktura DJ gramofona uključuje čvrstu mjed i aluminijski tanjur. Izolacijska guma prekriva cijelu stražnju površinu kako bi se izbjegao nepotrebni odjek, čime se postižu velika čvrstoća i ublažavanje vibracija. To omogućuje rotacijsku stabilnost, a inercijska masa prelazi SP-10MK2, normu DJ gramofona s izravnim pogonom koju upotrebljavaju svjetske radijske postaje te ima više nego dvostruko veću inercijsku masu u odnosu na SL-1200MK5.
Troslojni tanjur DJ gramofona

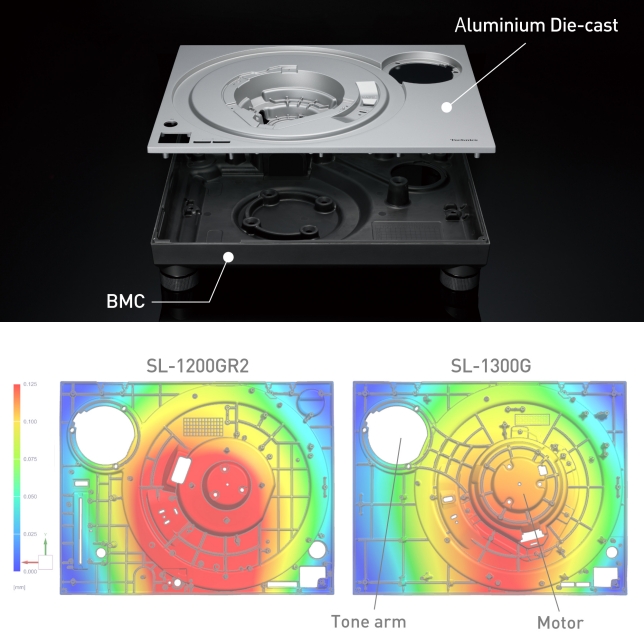

Dvoslojna konstrukcija ormarića

SL-1300G osigurava visoku stabilnost korištenjem kućišta s dvoslojnom konstrukcijom koja čvrsto ujedinjuje BMC i aluminijsko kućište lijevano pod pritiskom. Rebrasta pojačanja dodana su između motora/tonske ruke na gornjoj ploči. To poboljšava stabilnost i prigušuje vibracije.
Dvoslojna konstrukcija ormarića

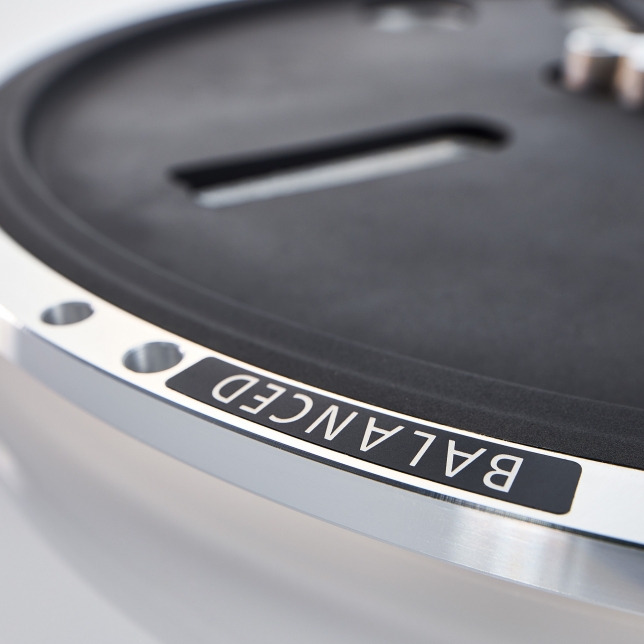

Prilagodba uravnoteženosti visoke razine

Kod neravnomjerne raspodjele težine DJ gramofona tijekom rotacije dolazi do viška vibracija ili šuma, što uzrokuje smanjenje kvalitete zvuka. Prema tome, ravnoteža DJ gramofona podešava se u tvornici pomoću specijalizirane opreme za prilagodbu ravnoteže za svaku pojedinu stavku nakon sastavljanja DJ gramofona. DJ gramofoni koji prođu prilagodbu imaju naljepnicu „URAVNOTEŽENO“ kako bi se označilo prilagođavanje.
Prilagodba uravnoteženosti visoke razine

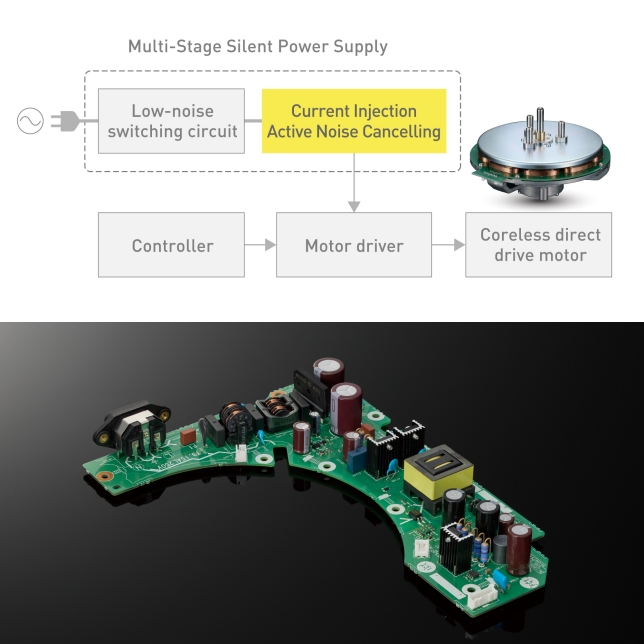

Višestupanjsko tiho napajanje

Sklop za prebacivanje s niskom razinom buke

Korištenje preklopnog napajanja velike brzine osigurava stabilan kapacitet napajanja te manje mreškanja i zujanja. Primjena preklopnog napajanja na gramofon eliminira potrebu za velikim transformatorom i protumjerama za mehaničke vibracije koje iz toga proizlaze. Frekvencija prebacivanja iznad 100 kHz ograničava utjecaj buke na propusni opseg reprodukcije glazbe.
Sklop za prebacivanje s niskom razinom buke

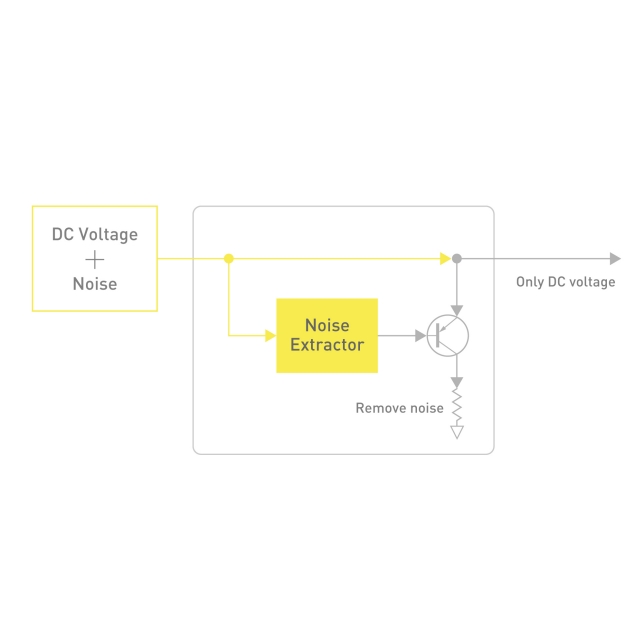

Aktivno uklanjanje buke uvođenja struje

Ova tehnologija kombinira uređaj otkrivanja buke i pojačalo pogreške. Otkriva preostalu buku u napajanju i primjenjuje inverznu struju radi uklanjanja komponenti buke. Uklanja niskofrekventnu buku učinkovitije od regulatora radi postizanja idealnog napajanja.
Aktivno uklanjanje buke uvođenja struje

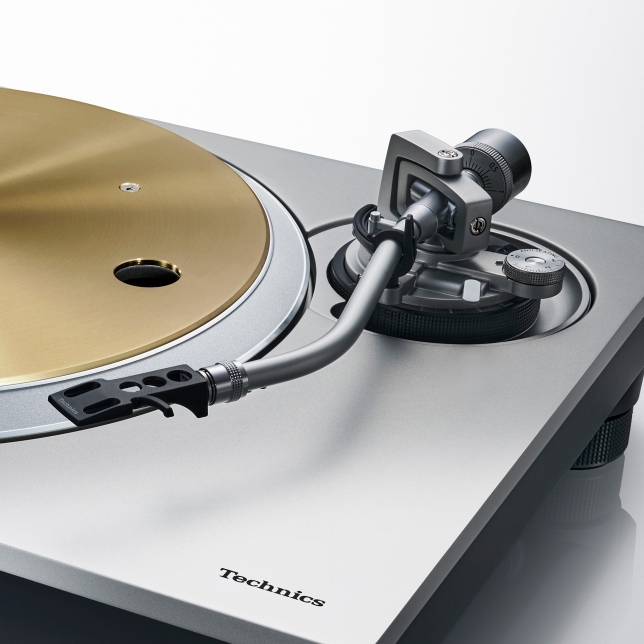

Ručica postiže visoku osjetljivost početnog pokreta

Ručica, ključna komponenta za precizno očitanje, prati rotaciju ploče. Naslijeđen od Technicsa, primjenjuje laganu, krutu aluminijsku cijev u tradicionalnom univerzalnom S-obliku za statičku ravnotežu. S kardanskim ovjesom i visokopreciznim ležajem, visoka početna osjetljivost pokreta postiže se ručnom montažom vještih japanskih majstora. Ova pomna konstrukcija osigurava točno praćenje utora ploče. Osim toga, sadrži pomoćni uteg, pružajući fleksibilnost za različite spremnike za sakupljanje.
Ručica postiže visoku osjetljivost početnog pokreta

Značajke za jasniji zvuk

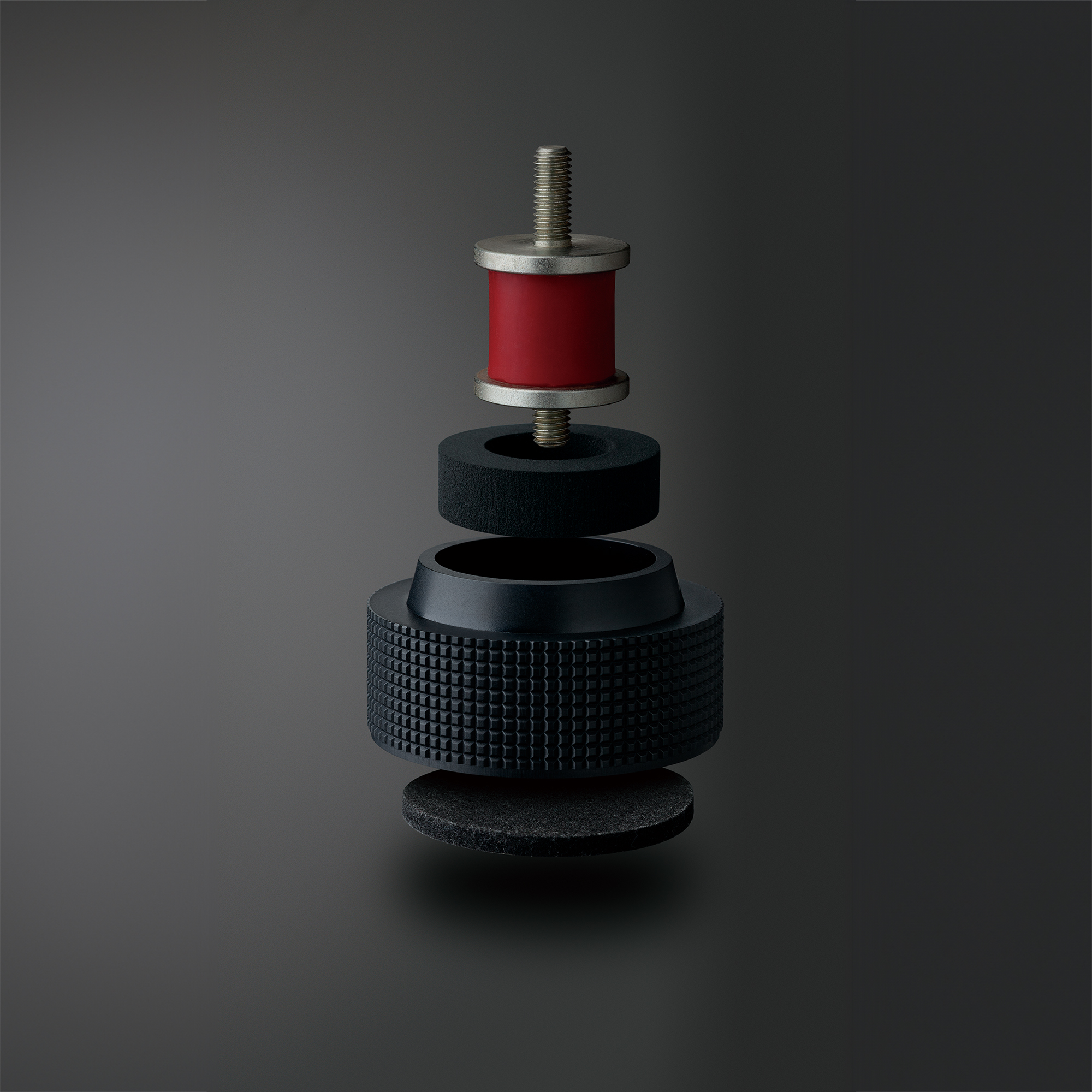

Za izolatore koji podupiru tijelo, SL-1300G koristi posebnu silikonsku gumu koja osigurava visoke karakteristike prigušivanja vibracija i dugotrajnu pouzdanost.
Silikonski izolatori s odličnim mogućnostima prigušivanja

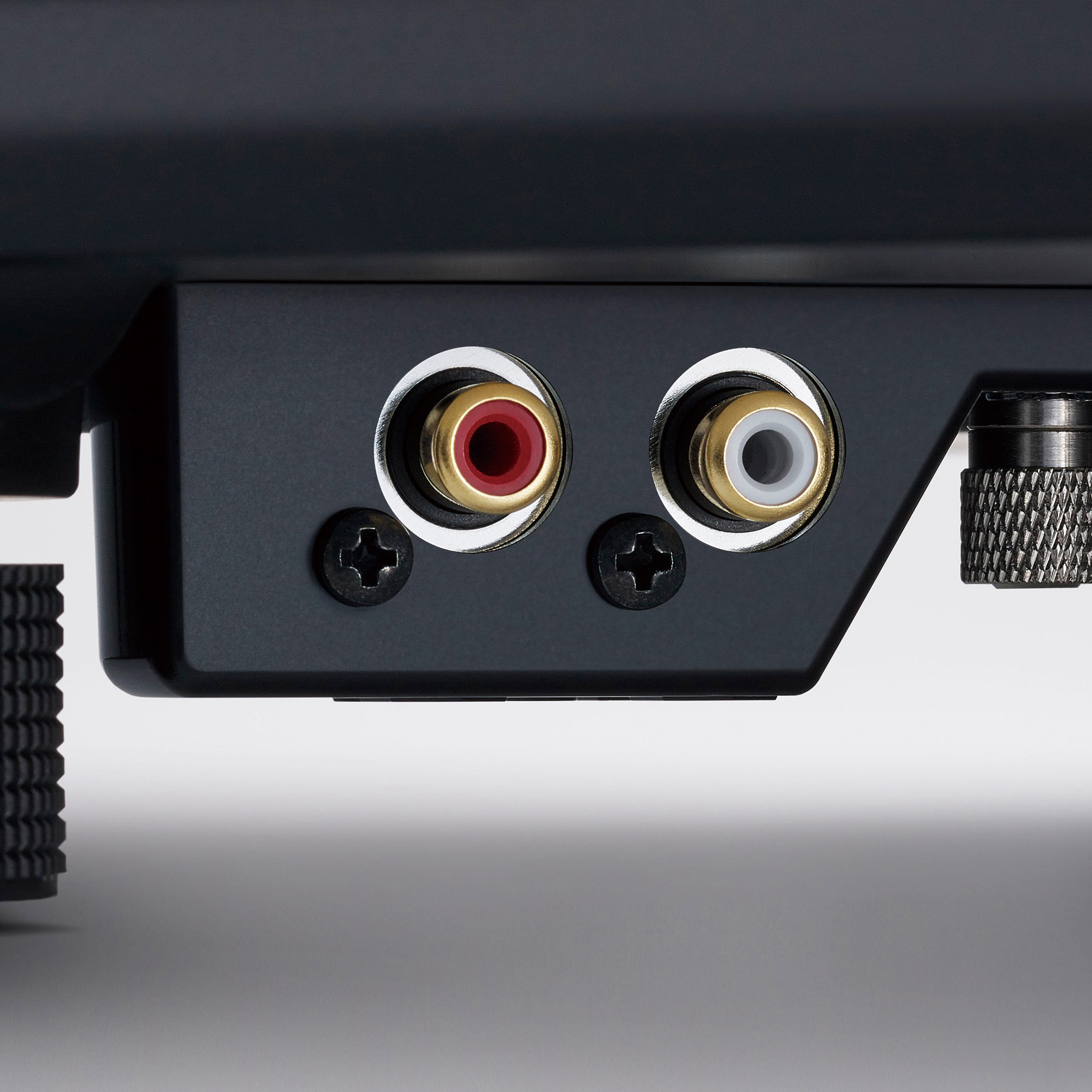

Gramofon upotrebljava pozlaćene phono priključke za odspojive kabele, a zaštitna metalna konstrukcija u kućištu smanjuje efekte vanjske buke.
Priključci visoke kvalitete

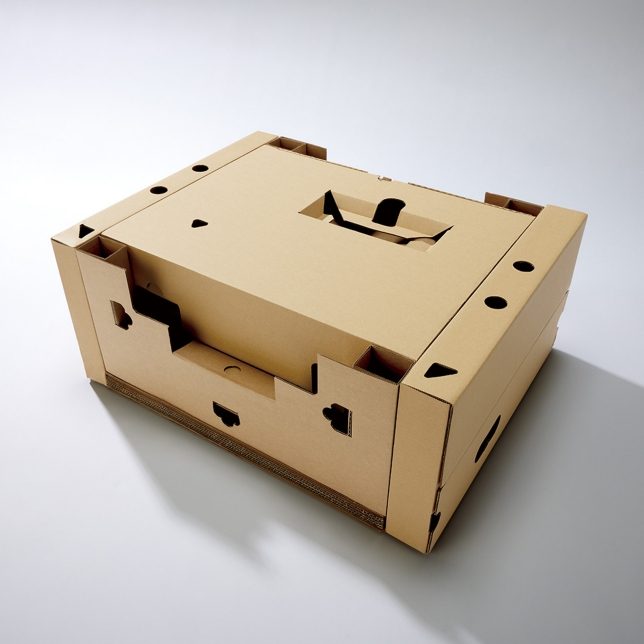

Ekološki prihvatljivi materijali za amortizaciju/pakiranje

Ekološki prihvatljivi materijali za amortizaciju/pakiranje
SL-1300G koristi ekološki prihvatljive materijale za pakiranje kako bi se pomoglo smanjivanju količine plastike u moru i ostalim ekološkim problemima. Način oblaganja promijenjen je sa stirenske pjene na valoviti karton, smanjujući količinu korištene plastike za oko 70% u usporedbi s dosadašnjim pakiranjem proizvoda. Također smo poduzeli korake kako bismo poboljšali praktičnost slaganjem dodataka u istu kutiju, istovremeno zadržavajući snagu obloga za zaštitu od težine proizvoda.

Potražite nadahnuće

Specifikacije

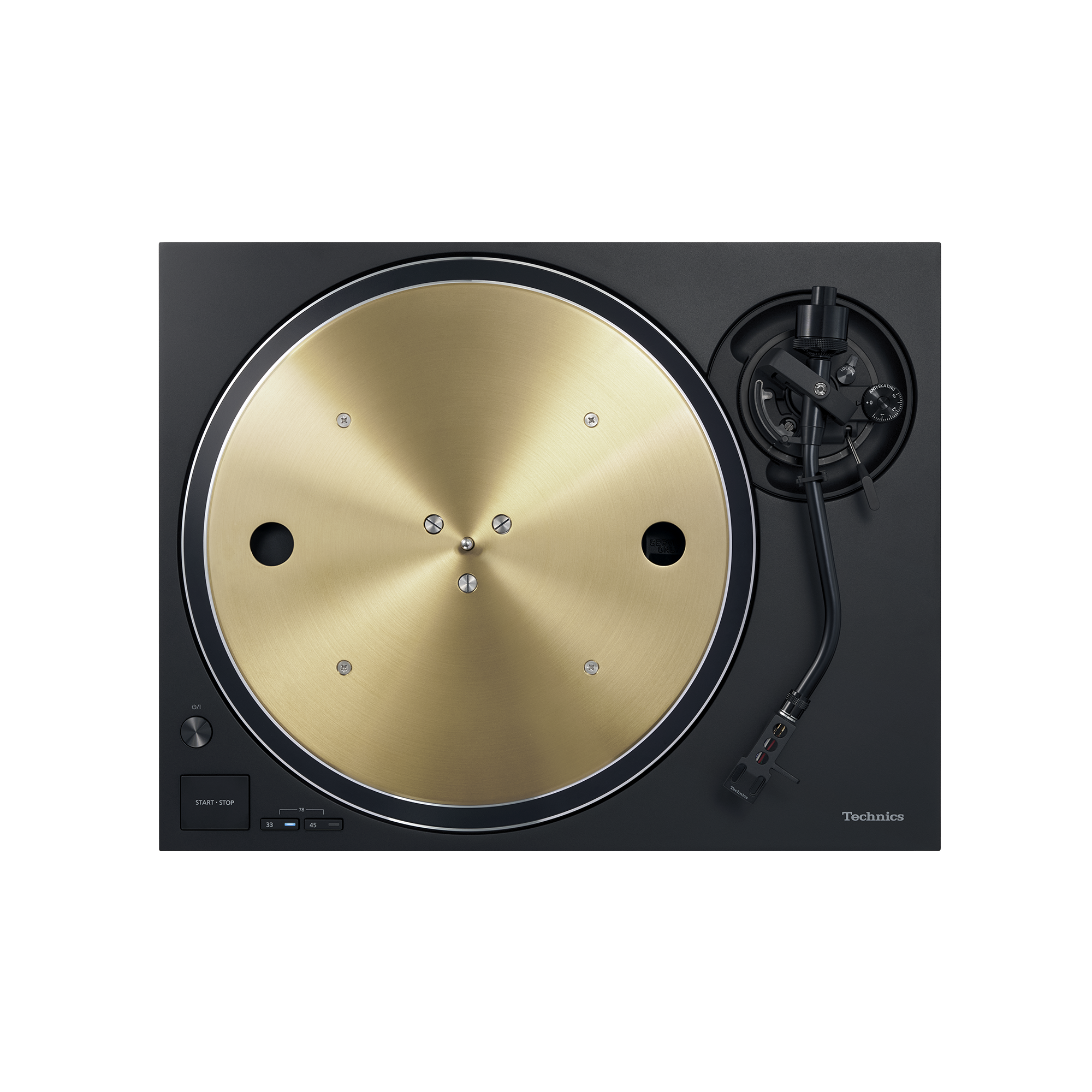

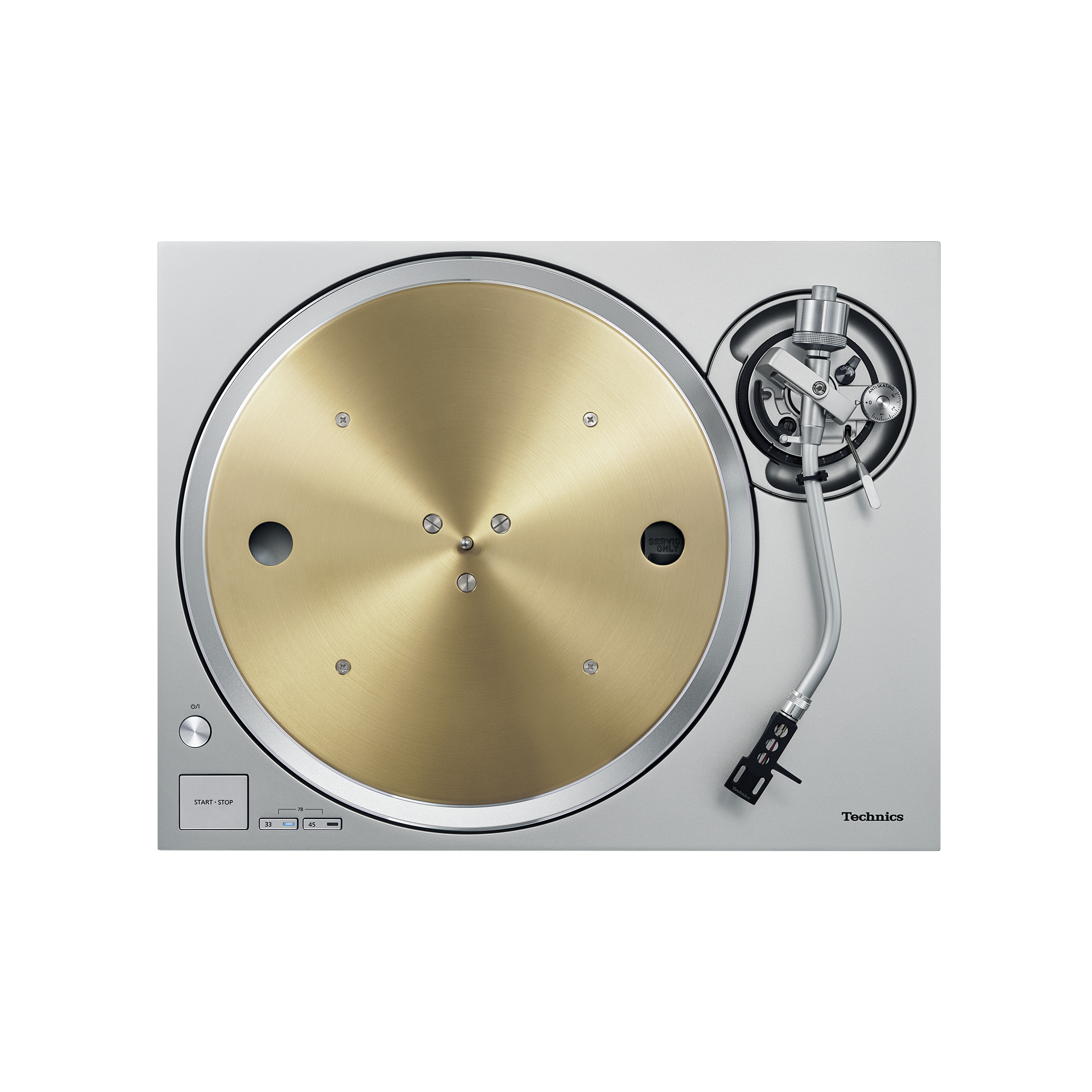

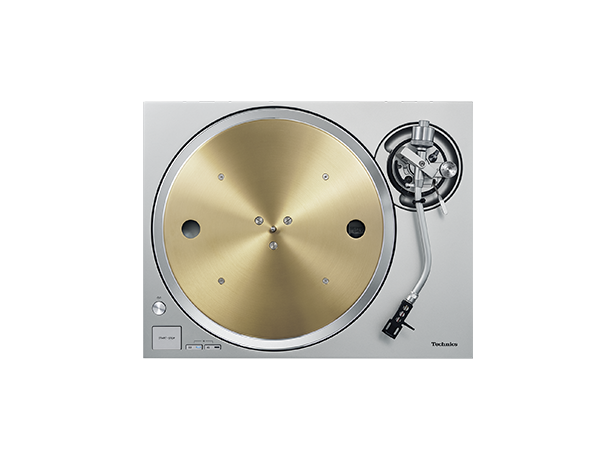

Fotografija Gramofonski sustav s izravnim pogonom SL-1300G

Veličina i težina

Visina
173mm
Širina
453mm
Dubina
372mm
Masa
13.0kg

*Približno

Bezjezgreni motor s izravnim pogonom kojim se postiže stabilna rotacija

ΔΣ pogon prigušuje vibracije motora radi uglađenije i preciznije rotacije

Antivibracijska struktura s troslojnom pločom i dvoslojnom šasijom

Niska razina buke, niskonaponski krug napajanja i uklopno napajanje

Ručica koja postiže visoku osjetljivost na početni pokret

Iznimno čvrsto kućište i kvalitetni silikonski izolatori buke za vrhunski zvuk i izolaciju od različitih vibracija

DJ gramofon

  • Metoda pogona

    • Izravni pogon

  • Motor

    • Motor na istosmjernu struju bez četkica

  • Brzine DJ gramofona

    • 33–1/3, 45 i 78* okr/min
      * Brzina gramofona bit će 78,26 okr/min kada se postavi na 78 okr/min.

  • Početni zakretni moment

    • 0,32 N・m (3,3 kgf・cm)

  • Brzina postizanja nazivnog broja okretaja

    • 0,7 s od mirovanja do 33 – 1/3 o/min

  • Sustav kočenja

    • Elektronička kočnica

  • Širenje zvuka i vibriranje

    • 0,025 %　W.R.M.S.

  • Tanjur

    • Kombinacija mjedene legure i lijevanog aluminija
      Promjer: 332 mm
      Masa: Pribl. 3,6 kg (uključujući gumenu podlogu)

Dio s gramofonskom ručicom

  • Vrsta

    • Statička ravnoteža

  • Efektivna duljina

    • 230 mm

  • Prevjes

    • 15 mm

  • Kut sile protiv preskakanja

    • Unutar 2° 32'　(na vanjskom utoru ploče od 30cm (12"))
      Unutar 0° 32'　(na unutarnjem utoru ploče od 30cm (12"))

  • Kut nagiba

    • 22°

  • Raspon prilagodbe visine ručice

    • 0 – 6mm

  • Prilagodba pritiska igle

    • 0 – 4g (izravno očitavanje)

  • Težina okvira

    • približno 7,6g

  • Raspon težine primjenjivog uloška

    • (bez pomoćne težine)
      5,6 - 12,0 g
      14,3 - 20,7 g (uključujući ljusku glave)
      (s malom pomoćnom težinom)
      10,0 - 16,4 g
      18,7 - 25,1 g (uključujući ljusku glave)
      (s velikom pomoćnom težinom)
      14,3 - 19,8 g
      23,0 - 28,5 g (uključujući ljusku glave)

  • Dimenzije nosača uloška

    • interval od 12,7 mm (1/2")

  • Kontakt pokrova zvučnice

    • 4-pinska stezna spojnica 1,2 mm φ

Priključci

  • Audioizlaz

    • PHONO (utičnica s pinovima) x 1
      PRIKLJUČAK ZA UZEMLJENJE x 1

Općenito

  • Napajanje

    • AC 220 – 240 V, 50/60 Hz

  • Potrošnja energije

    • 10 W (UKLJUČENO)
      0,3 W (ISKLJUČENO)

  • Dimenzije (Š x V x D)

    • 453 x 173 x 372 mm

  • Masa

    • Pribl. 13,0 kg

  • Raspon temperature rada

    • 0 ℃ do +40 ℃

  • Raspon radne vlažnosti

    • Relativna vlažnost 35 – 80 % (bez kondenzacije)

  • Dodatna oprema

    • Gramofon, gramofonski list, poklopac za prašinu,
      EP adapter za gramofonske ploče, balansni uteg,
      Pomoćni uteg, čeona školjka, mjerač prevjesa,
      Set vijaka za kartušu, PHONO kabel,
      PHONO uzemljenje, AC mrežni kabel, set vijaka za gramofon,
      Vlasnički priručnik
