SU-G700M2
Үлкен класты күшейткіш
![](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700M2EE/ast-1429045.jpg.pub.crop.pc.thumb.640.1200.jpg)
Мүмкіндіктер

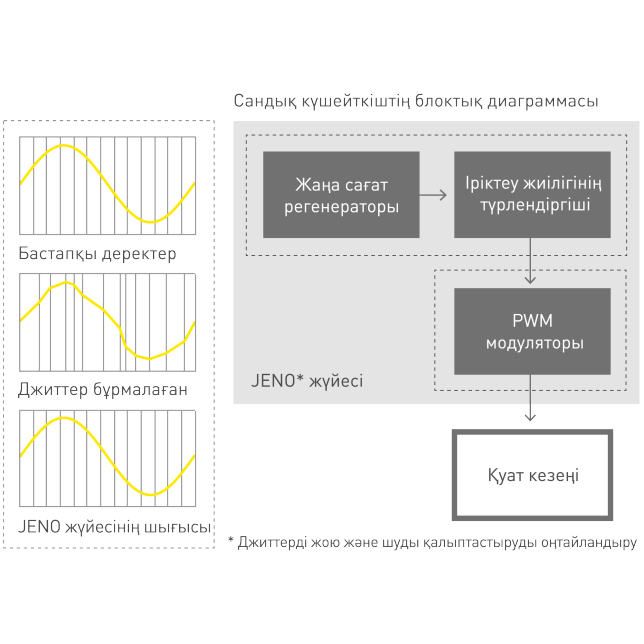

JENO қозғалтқышы
(Дірілді жою және шуыл пішінін оңтайландыру)
![JENO қозғалтқышы (Дірілді жою және шуыл пішінін оңтайландыру)](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700M2EE/ast-2382626.png.pub.thumb.644.644.png)
Динамиктерге жіберілген аудио деректердің үлкен көлемін жоғалтпай, сенімді түрде жеткізу үшін SU-G700M2 қуат күшейткіші бөлімі эталондық жүйелердің дизайн тұжырымдамасына негізделген JENO қозғалтқышын қолданатын толық цифрлық күшейтуді пайдаланады. Дәстүрлі сандық күшейткіштер үшін қиындықтар тудыратын дірілге байланысты дыбыс сапасының нашарлауы мәселесін шешу үшін SU-G700M2 дыбыс жиілігінің барлық диапазонында дірілдерді кетіретін түпнұсқалық дірілдерді азайту тізбегіне ие. Сондай-ақ, дыбыс сапасы үшін маңызды болып табылатын PWM (импульс енінің модуляциясы) түрлендіруі үшін бірегей, жоғары дәлдіктегі PWM түрлендіру тізбегі пайдаланылады. Шуды қалыптастыру жылдамдығы, дәрежесі және кванттау саны сияқты элементтерді бірегей тәжірибеміз арқылы оңтайландыру арқылы жоғары ажыратымдылығы бар дыбыс көздерінде қамтылған кең динамикалық диапазондағы деректер жоғалтпай PWM сигналдарына түрлендіріледі. Бұл технологиялар табиғи және егжей-тегжейлі дыбысты ойнатуды қамтамасыз етеді, тіпті нәзік музыкалық нюанстарды қабылдауға мүмкіндік береді.

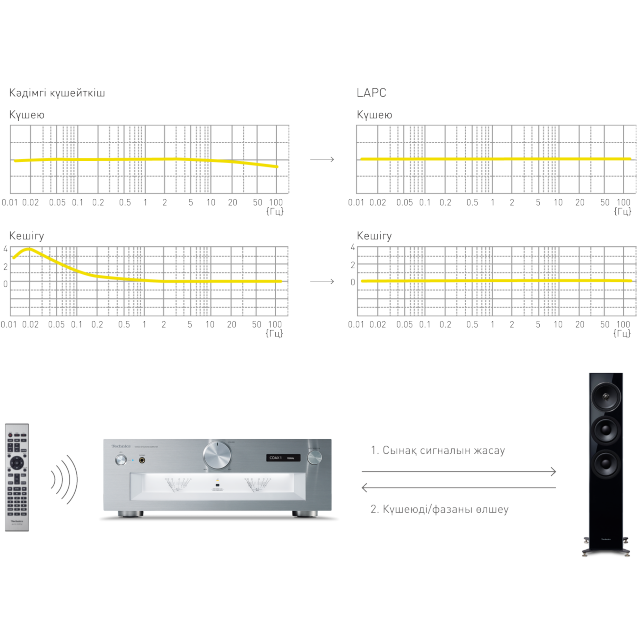

LAPC
(Жүктемеге бейімделгіш фазалық калибрлеу)
![LAPC (Жүктемеге бейімделгіш фазалық калибрлеу)](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700M2EE/ast-2382627.png.pub.thumb.644.644.png)
Динамиктің кедергісі әрбір жиілікте өзгереді және динамиктерді динамик сипаттамаларына әсер етпестен басқару үшін қуат күшейткіші қажет. Дегенмен, әдеттегі сандық күшейткіштер динамиктерге шығыс сатысында төмен жиіліктер сүзгісі арқылы қосылған, сондықтан оларға динамиктің кедергі сипаттамалары одан да күштірек әсер етеді. Сондай-ақ, теріс кері байланысқа байланысты әдеттегі күшейткіштердің амплитудалық сипаттамалары жақсарғанымен, фаза сипаттамаларын жақсарту мүмкін болмады. Осылайша, біз динамиктердің импедансын адаптивті түрде оңтайландыру алгоритмін әзірледік, ол қосылған динамиктермен күшейткіштің жиілік амплитудалық-фазалық сипаттамаларын өлшеу тәсілін пайдаланып цифрлық сигналды өңдеу арқылы мінсіз импульстік жауапқа түзетуді жүзеге асырады. Бұл жаңа әдіс бұған дейін күшейткіштер қол жеткізе алмаған амплитуданың және фазаның жиілік сипаттамаларын тегістеуге, сонымен қатар кең ауқымды кеңістік өрнегіне ие дыбысты жеткізуге мүмкіндік береді.

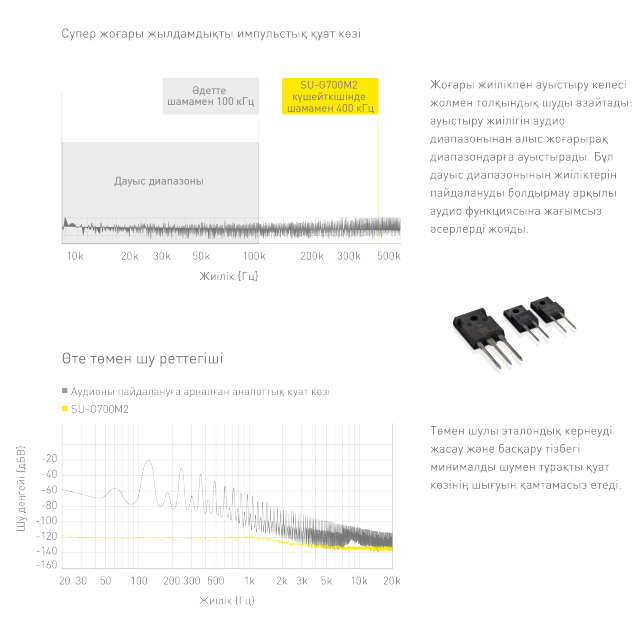

Жетілдірілген жылдам дыбыссыз қуат көзі
![Жетілдірілген жылдам дыбыссыз қуат көзі](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700M2EE/ast-2382624.png.pub.thumb.644.644.png)
SU-R1000 эталондық класс үлгісіне енгізілген қуат беру технологиясы динамик жетек қуатын жақсарту және энергияны көбірек сезіну үшін қолданылған. Кернеу мен токтың тұрақты берілуін қамтамасыз ету және дыбыс сапасына модуляция шуының тигізетін жағымсыз әсерін азайту үшін ауысу жиілігі әдеттегі 100 кГц диапазонынан 400 кГц диапазонына дейін ұлғайтылды. Құрылғы SU-R1000 құрылғысына орнатылғандармен бірдей GaN FET және SiC SBD-мен жабдықталған, бұл жоғары жылдамдықты коммутациялық қуат беру жүйесінің максималды өнімділігін қамтамасыз етеді.
Сонымен қатар, кейінгі кезеңде шуылы өте төмен реттегіш қамтамасыз етіледі. Ол тұрақты коммутация жиілігіне байланысты реттеудің төмендеуіне жол бермейді және шу құрамдас бөлігінің жоғары жиіліктерге араласуына кедергі келтіреді. Нәтижесі – сандық күшейткіштің өнімділігін барынша арттыратын, шуылы төмен және жылдам жауап беретін қуат көзі.
Сонымен қатар, кейінгі кезеңде шуылы өте төмен реттегіш қамтамасыз етіледі. Ол тұрақты коммутация жиілігіне байланысты реттеудің төмендеуіне жол бермейді және шу құрамдас бөлігінің жоғары жиіліктерге араласуына кедергі келтіреді. Нәтижесі – сандық күшейткіштің өнімділігін барынша арттыратын, шуылы төмен және жылдам жауап беретін қуат көзі.

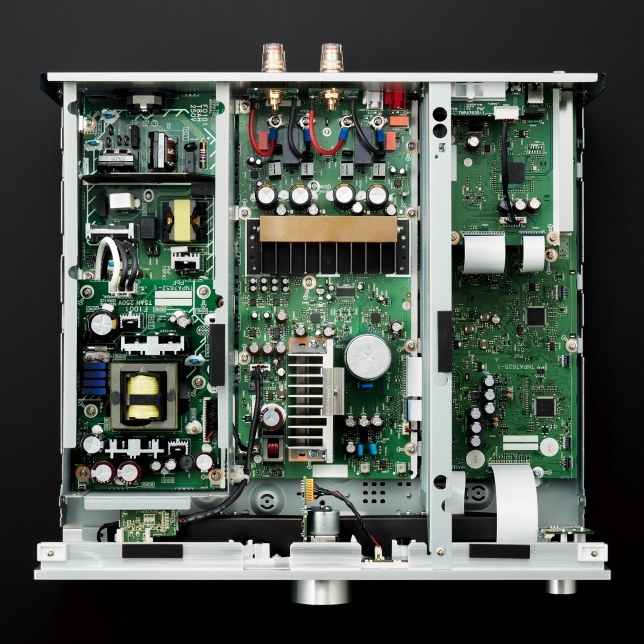

Үш бөлімді конфигурация
![Үш бөлімді конфигурация](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700M2EE/ast-1429086.jpg.pub.thumb.644.644.jpg)
Біріктірілген күшейткіштерде кірістердің микро-сигналдарын өңдейтін және үлкен токпен жұмыс істейтін тізбектерді қоса алғанда, шығыс тізбектері мен қуат көзінің тізбектері сияқты әртүрлі тізбектер бар. SU-G700M2 өңделетін сигнал деңгейіне сәйкес тізбек блоктары арасында орнатылған бөлімдері бар үш секциялық құрылысты пайдаланады. Бұл тізбек блоктары арасындағы кедергілерді болдырмайды, осылайша анық дыбыс сапасына қол жеткізеді. Үш секциялы құрылыстан басқа, SU-G700M2 қалыңдығы 1,2 мм және қалыңдығы 2 мм болат пластиналары бар екі қабатты құрылысы бар төменгі шассимен, қалыңдығы 1,6 мм болат пластинадан жасалған үстіңгі панелімен және дірілді азайту үшін қалыңдығы 7 мм алюминий алдыңғы панельмен келеді.

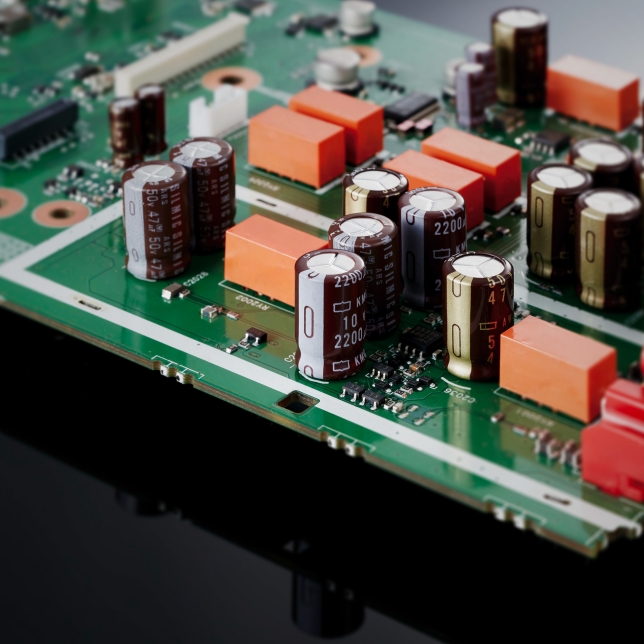

Төмен шулы PHONO кірісі
![Төмен шулы PHONO кірісі](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700M2EE/ast-1429088.jpg.pub.thumb.644.644.jpg)
PHONO MC кірісіне енді қолдау көрсетіледі. PHONO кірісі бірінші сатылы, төмен шулы FET дифференциалды параллель қосылым конфигурациясын пайдалану арқылы төмен шуылға қол жеткізеді. Сонымен қатар, төрт деңгейлі күшейтуді реттеу картридж шығысына сәйкес ең жақсы күшейтуді таңдауға мүмкіндік береді. Бұл пайдаланушының ортасына бейімделген жоғары дәрежелі аналогты жазылған дыбыс көздерін оңтайлы ойнатуға мүмкіндік береді.

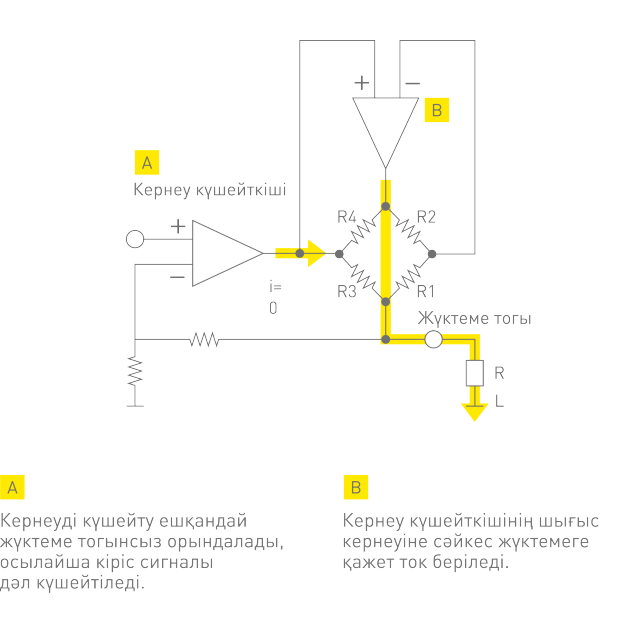

AA класындағы құлаққапты күшейткіш
![AA класындағы құлаққапты күшейткіш](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700M2EE/ast-2382625.png.pub.thumb.644.644.png)
SU-G700M2 кернеуді күшейту және аудио сигналдың ток күшейту үшін бөлек күшейткіш тізбектері бар AA класындағы құлақаспап күшейткішін пайдаланады. Кернеу жоғары дәрежелі операциялық күшейткіш арқылы күшейтіледі, ток жоғары ток беру мүмкіндігі бар операциялық күшейткіш арқылы күшейтіледі және JENO қозғалтқышынан жоғары дәрежелі PWM сигнал шығысы жоғары дәлдікпен аналогқа түрлендіріледі, осылайша құлаққаптарды қосуға болады. идеалды түрде басқарылуы керек. Бұл құлаққаптардың жүктеме кедергісі қандай болса да, музыканы төмен бұрмалаумен және кең жиілік диапазонымен ойнатуға мүмкіндік береді.
Жоғары сапалы бөлшектер
Күшейткіштің қуат блогында SU-R1000-де орнатылған мұқият баптау арқылы оңтайландырылған Technics компаниясының эксклюзивті блоктайтын электролиттік конденсаторы бар.
![Technics компаниясының эксклюзивті блоктайтын конденсатор](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700M2EE/ast-1429101.jpg.pub.jpg)
Үлкен жер терминалы қалың, үлкен диаметрлі жерге сымды орналастырады.
![Үлкен жер терминалы](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700M2EE/ast-1429102.jpg.pub.jpg)
Динамик терминалдарына дыбыс сигналдарын жіберетін сымдарды бекіту үшін қолданылатын бұрандалар магнитті емес жезден жасалған.
![Жезден жасалған динамик терминалдары](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700M2EE/ast-1429100.jpg.pub.jpg)
Шабыт алыңыз
Сипаттамалар
JENO жүйесі (дірілді жою және шуды қалыптастыруды оңтайландыру)
LAPC (жүктемеге бейімделетін фазаны калибрлеу)
Жетілдірілген жылдам дыбыссыз қуат көзі
Үш бөлімді конфигурация
Төмен шулы PHONO кірісі
AA класындағы құлаққапты күшейткіш
Шығыс қуаты
-
70Вт 70Вт (1кГц, Т.Х.Д. 0,5 %, 8Ω, 20кГц LPF )
140Вт 140Вт (1кГц, Т.Х.Д. 0,5 %, 4Ω, 20кГц LPF )
Жүктеме кедергісі
-
4Ω-16Ω
Жиілік реакциясы
-
ФОНО (мм)
-
20Гц - 20кГц ( RIAA ауытқуы ±1дБ, 8Ω )
-
-
PHONO (MC)
-
20Гц - 20кГц ( RIAA ауытқуы ±1дБ, 8Ω )
-
-
ТҮЗУ
-
5Гц - 80кГц (-3дБ, 8Ω)
-
-
ЦИФРЛЫ
-
5Гц - 80кГц (-3дБ, 8Ω)
-
Кіріс сезімталдығы / кіріс кедергісі
-
ФОНО (мм)
-
2,5 мВ / 47 кОм
-
-
PHONO (MC)
-
300 уВ /100 Ом
-
-
ТҮЗУ
-
200 мВ / 22 кОм
-
Аналогтік кіріс терминалы
-
LINE x 2 (LINE1, LINE2 / MAIN IN)
PHONO (MM/MC) x1
Сандық кіріс терминалы
-
Оптикалық сандық x2 (OPT 1, OPT 2)
Коаксиалды сандық x2 (COAX 1, COAX 2)
USB-B x1 (ДК)
Аналогтық шығыс терминалы
-
LINE OUT x1 (LINE OUT)
PRE OUT x1 (PRE OUT)
Құлаққап шығысы
-
Иә, стерео Φ6,3 мм
ДК(USB-B)
-
USB 2.0 жоғары жылдамдықты
USB аудио класы 2.0, асинхронды режим
Қолдау кодек
-
PCM Иә (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 кГц / 16, 24, 32 бит)
DSD Иә (2,8 МГц, 5,6 МГц, 11,2 МГц)
DSD басқару режимі
-
ASIO Native режимі, DoP режимі
Нәр беруші
-
Айнымалы ток 220 В - 240 В, 50/60 Гц
Қуатты тұтыну
-
95 Вт
Өлшемдері (ені x Y x D)
-
430 мм × 148 мм × 428 мм
Салмағы
-
Шамамен 12,6 кг
Аксессуарлар
-
Айнымалы ток сымы, қашықтан басқару құралы, қашықтан басқару пультіне арналған батареялар, пайдаланушы нұсқаулығы
