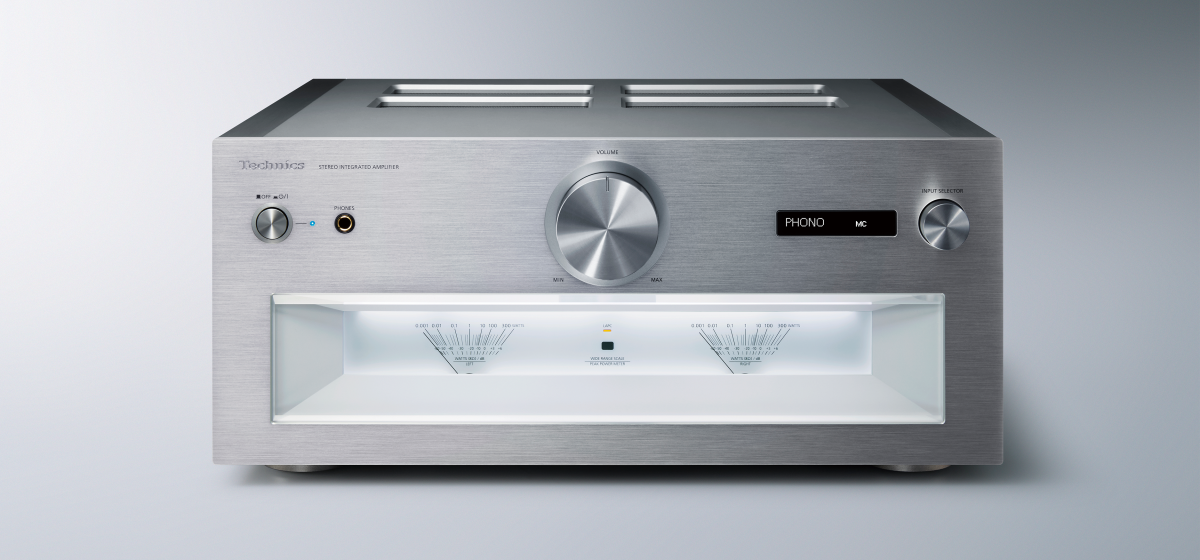

SU-R1000
Анықтамалық класс
Technics толығымен цифрлық күшейткіш арқылы жүзеге асырылатын жаңа дыбыстық өлшемдерге жету арқылы мінсіз дыбысты іздеуді жалғастыруда.
![](/content/dam/pim/kz/kk/SU/SU-R10/SU-R1000/ast-1263319.png.pub.crop.pc.thumb.640.1200.png)
Мүмкіндіктер
JENO қозғалтқышы
Діріл сандық жүйелердегі бұрмаланудың негізгі себебі болып табылады және цифрлық-аналогты түрлендіруде қолданылатын басты сағаттардағы уақытты дұрыс белгілемеуден туындайды. Дірілден туындаған дыбыстың деградациясын жою үшін Technics фирмасы төменгі жиілік диапазонындағы дірілдерді азайту үшін шуды қалыптастыру жүйесіндегі сағаттық генератордан және дірілдерді басу үшін жоғары дәлдіктегі үлгі жылдамдығының түрлендіргішінен тұратын дірілдерді азайтудың түпнұсқа тізбегін әзірледі. жоғары жиілік диапазоны. Осылайша ол бүкіл жиілік диапазонында дірілденуді тамаша түрде азайтады. Бұл ешқандай зақым келтірместен жоғары ажыратымдылықтағы сигналдарды PWM-ге түрлендіру үшін шуды қалыптастыру жылдамдығын, дәрежесін және қайта кванттау санын және PWM градациясын оңтайландыратын түпнұсқалық жоғары дәлдіктегі PWM (импульстік ені модуляциясы) түрлендіру схемасымен жұмыс істейді. динамикалық диапазонға. Бұл технологиялар Technics сандық күшейткіш конструкцияларына музыканың табиғи және нәзік нюанстарын ойнатуға мүмкіндік береді.
ADCT
(Белсенді бұрмалауды болдырмау технологиясы)
![ADCT (Белсенді бұрмалауды болдырмау технологиясы)](/content/dam/pim/kz/kk/SU/SU-R10/SU-R1000/ast-2382602.png.pub.thumb.644.644.png)
Technics жаңадан әзірлеген белсенді бұрмалауды болдырмау технологиясы динамиктің қарсы электр қозғаушы күші мен кернеудің төмендеуінен туындайтын қуат шығысы сатысындағы бұрмалануды дәл шығарып алады және жояды. Әртүрлі өнімдерді біріктіру арқылы шектеусіз аудио жүйелерді конфигурациялауға болатын Hi-Fi аудио нарығында жоғары сапалы дыбыс күшейткіштері әртүрлі динамиктерді оңтайлы түрде басқаруы керек. Белсенді бұрмалауды болдырмау технологиясы динамик терминалының шығысы мен JENO шығысының арасындағы айырмашылықты анықтау арқылы бұрмалануды дәл шығарып алады, содан кейін шығыс сандық сигналға түзетуді қолданады, осылайша әдеттегі сандық күшейткіш жүйесін түзетеді. Бұл қосулы динамиктердің түрлеріне қарамастан төмен шу, дәл дыбыс кескіні және кең дыбыс ортасы сияқты сандық күшейткіштің жоғары артықшылықтарын ұсына отырып, қуатты динамиктің қозғаушы күші мен акустикалық энергиясын қамтамасыз етеді.

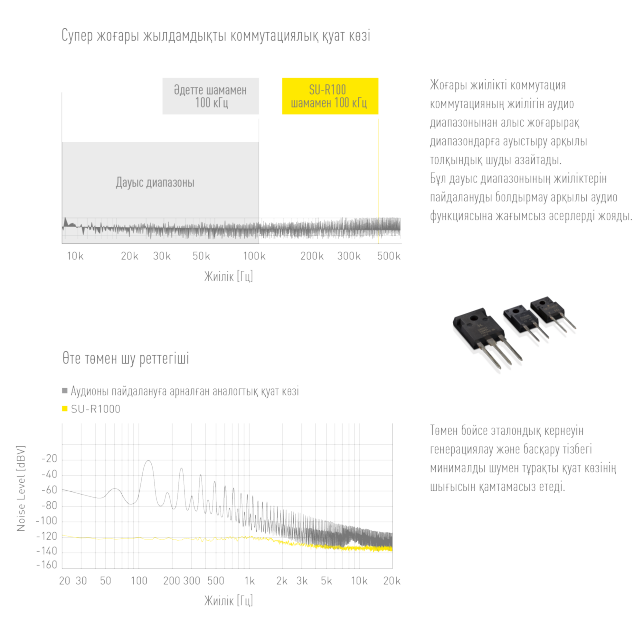

Жетілдірілген жылдам дыбыссыз қуат көзі
![Жетілдірілген жылдам дыбыссыз қуат көзі](/content/dam/pim/kz/kk/SU/SU-R10/SU-R1000/ast-2382603.png.pub.thumb.644.644.png)
SU-R1000 сандық күшейткішке қажетті кернеу мен токтың тұрақты жеткізілуін қамтамасыз ету үшін коммутациялық қуат беру жүйесін пайдаланады. Кәдімгі коммутациялық электрмен жабдықтау жүйесінде кернеуді тұрақтандыру үшін коммутациялық жұмыстың ҚОСУ уақыты басқарылатын және бұл ауысу жиілігінің жүктемеге сәйкес ауытқуын тудырады, нәтижесінде модуляция шуы дыбыс сапасына әсер етеді. Жетілдірілген жылдамдықты дыбыссыз қуат көзі 400 кГц диапазонында ауысу жиілігін бекіту арқылы бұл шуды жойды. Бұған қоса, кейінгі кезеңде өте төмен шу реттегіші қамтамасыз етіледі. Бұл бекітілген коммутация жиілігінен туындайтын реттеудің төмендеуіне жол бермейді және шу құрамдасының жоғары жиіліктермен араласуына кедергі келтіреді. Нәтиже — сандық күшейткіштің ең жақсы өнімділігін беретін аса сезімтал қуат көзі.

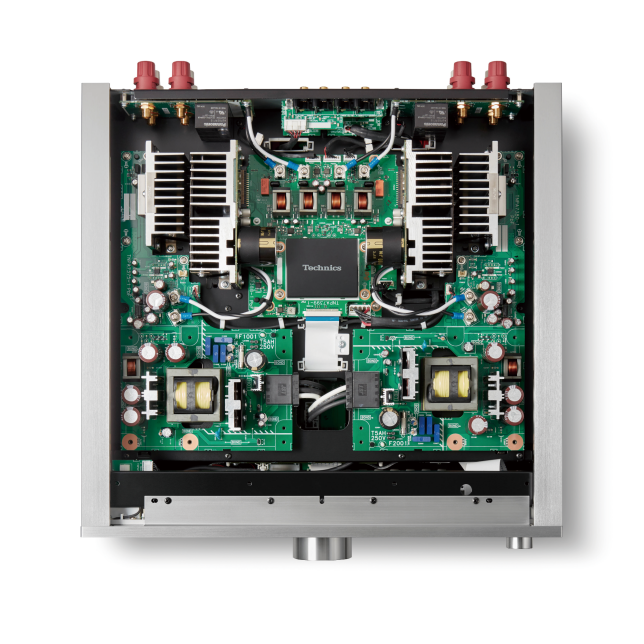

Тәуелсіз қуат көзі бар төрт блок
![Picture of Pre Amplifier](/content/dam/pim/kz/kk/SU/SU-R10/SU-R1000/ast-1262115.png.pub.thumb.644.644.png)
SU-R1000-де қуат көзін құрайтын әрбір элемент жоғарырақ дыбыс сапасы үшін мұқият зерттелген және қайта қаралған. Сонымен қатар, дыбыс сапасын одан әрі жақсарту үшін әртүрлі тізбек блоктары үшін төрт тәуелсіз қуат блогы қарастырылған. SU-R1000 интегралды күшейткіш болғандықтан, ішкі тізбектер аналогтық және сандық тізбектер араласқан күшейткіштің алдын ала сатысы мен қуат күшейткіш сатысынан тұрады. Минуттық аналогтық сигналдарды өңдейтін Phono-EQ бөлігі қуат беру желісі арқылы берілетін шудың әсеріне әсіресе сезімтал. SU-R1000 алдын ала күшейту сатысында аналогтық тізбектер мен сандық тізбектер үшін бөлек қуат көздерін пайдаланады. Ол сондай-ақ үлкен электр қуатын қажет ететін қуат күшейткіш сатысында оң және сол арналар үшін бөлек қуат беру блоктарын пайдаланады. Төрт тәуелсіз қуат көзі блогымен SU-R1000 тізбек блоктары арасындағы қуат желісінің кедергісін болдырмайды және жоғары S/N қатынасы мен тамаша бөлуді жүзеге асырады.

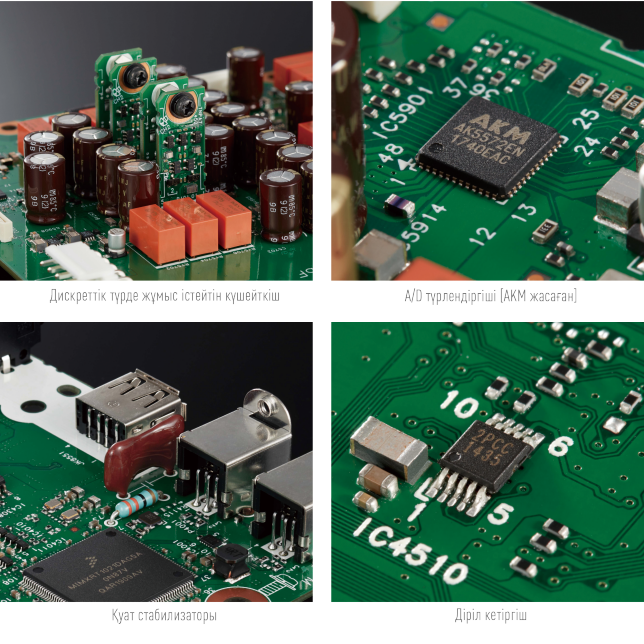

Жоғары деңгейлі сандық/аналогтық кіріс/шығыс тізбегі
![Жоғары деңгейлі сандық/аналогтық кіріс/шығыс тізбегі](/content/dam/pim/kz/kk/SU/SU-R10/SU-R1000/ast-2382604.png.pub.thumb.644.644.png)
Фоно кіріс бөлігінде және аналогтық кіріс бөлігінде толығымен дискреттік тізбек дизайны бар. Technics идеалды, симметриялы тізбек схемасын жүзеге асырды және мұқият баптауды орындады. Жаңа тізбектер оң және сол арналар арасындағы кедергілерді болдырмайды және арналарды тамаша бөлуге қол жеткізеді. Сонымен қатар, фоно кіріс бөлігі және XLR кіріс бөлігі шудың минималды әсерімен тазалығы жоғары сигналды тасымалдауды қамтамасыз ету үшін толығымен теңдестірілген тасымалдауды пайдаланады. Сандық кіріс бөлігіндегі USB кіріс тізбегі жоғары сапалы рубин слюда конденсаторымен және электр шуды (компьютерден және сыртқы шу әсерін азайту үшін) блоктау үшін магнитті емес көміртекті үлдір резисторлары бар қуат стабилизаторымен жабдықталған. A/D түрлендіргіші жоғары дәлдіктегі A/D түрлендіру үшін Asahi Kasei Microdevices (AKM) жасаған жоғары өнімді чипті қамтиды. Осылайша, SU-R1000 кез келген аналогтық немесе сандық кіріс көздерінен керемет дыбыс сапасын шығарады.

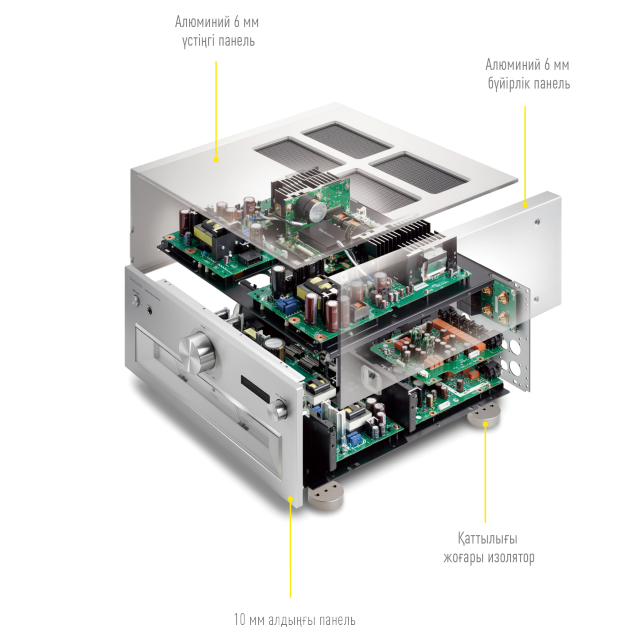

Қаттылығы жоғары шасси және дизайн
![Қаттылығы жоғары шасси және дизайн](/content/dam/pim/kz/kk/SU/SU-R10/SU-R1000/ast-2382605.png.pub.thumb.644.644.png)
Шассидің қаттылығы сонымен бірге шудың көзі болып табылатын корпус дірілін басу үшін жан-жақты жақсартылды. Ішкі шассиде екі деңгейлі бөлінген құрылым бар. Жоғарғы деңгейде күшейту тізбегінен және оның қуатпен қамту тізбегінен тұратын қуат күшейткіш бөлігі орнатылған. Төменгі палубада аналогтық кіріс бөлімінен, оның ішінде фоно эквалайзерден және сандық кіріс бөлімінен, сондай-ақ осы тізбектерге арналған қуат беру тізбектерінен тұратын алдын ала күшейткіш бөлімі орнатылған. Тек жоғарғы және төменгі палубалар ғана емес, сонымен қатар жеке контур блоктары бір-бірінен болат қалқан тақталарымен бөлінген. Бұл болат қалқан тақталары сонымен қатар бүкіл шассидің қаттылығын нығайту үшін арматуралық тақталар ретінде қызмет етеді. Сыртқы жағынан, алдыңғы панельдің қалыңдығы 10 мм, ал бүйірлік панельдер мен үстіңгі панель қалыңдығы 6 мм алюмитпен өңделген алюминий тілімдерінен жасалған. Сондай-ақ олар қаттылық пен дірілге төзімділікті жақсартты. Шассиді ұстайтын оқшаулағыштар сигналды әлсіретудің тамаша сипаттамалары бар шойыннан жасалған. Тұтастай алғанда, жоғарыда аталған бөлшектер мен материалдар ішкі сигналдардың сапасын жақсартады және ең жоғары деңгейлерде сыртқы дірілдердің әсерлерін жояды.
Мұқият таңдалған жоғары сапалы бөлшектерден жасалған кіріс және шығыс терминалдары
- Диаметрі өте үлкен динамик кабельдерін қосуға арналған динамик терминалдары
- сенімді кабель қосылымын қамтамасыз ету үшін Y-lug терминалдары
- Neutrik компаниясы шығарған аналогтық баланс кіріс терминалдары және PHONO XLR кіріс терминалдары (тек MC үшін)
- Алтын жалатылған, өңделген жезден жасалған бөлшектері бар аналогты кіріс терминалдары
Техниканың талғампаз дизайны
- Тартымды алдыңғы панель жоғары сапалы шаш сызығымен безендірілген және таңғажайып, үлкен қос инелі өлшегішпен жабдықталған.
- қатты алюминий блоктарынан өңделген бөлшектерден жасалған және айналдырудан жасалған көлемді теру және таңдау тұтқасы
Мұқият таңдалған жоғары сапалы бөлшектерден жасалған кіріс және шығыс терминалдары
- Диаметрі өте үлкен динамик кабельдерін қосуға арналған динамик терминалдары
- сенімді кабель қосылымын қамтамасыз ету үшін Y-lug терминалдары
- Neutrik компаниясы шығарған аналогтық баланс кіріс терминалдары және PHONO XLR кіріс терминалдары (тек MC үшін)
- Алтын жалатылған, өңделген жезден жасалған бөлшектері бар аналогты кіріс терминалдары
Техниканың талғампаз дизайны
- Тартымды алдыңғы панель жоғары сапалы шаш сызығымен безендірілген және таңғажайып, үлкен қос инелі өлшегішпен жабдықталған.
- қатты алюминий блоктарынан өңделген бөлшектерден жасалған және айналдырудан жасалған көлемді теру және таңдау тұтқасы
Intelligent Phono EQ
SU-R1000 құрылғысына орнатылған Intelligent Phono EQ эквалайзері аналогтық Phono-EQ эквалайзерінде мүмкін емес жоғары дыбыс сапасын жүзеге асыру үшін Technics компаниясы LAPC әзірлеу арқылы жинақтаған DSP-ге арналған дыбыс сапасын жақсарту технологиясын пайдаланады. Бұл технология үш бөліктен тұрады: 1. Дәл эквалайзердің қисық сызығы, 2. өзара кедергілерді жою және 3. жауапты оңтайландырғыш. Бұл функцияларды пайдаланушының қалауына сәйкес қосуға/өшіруге болады.

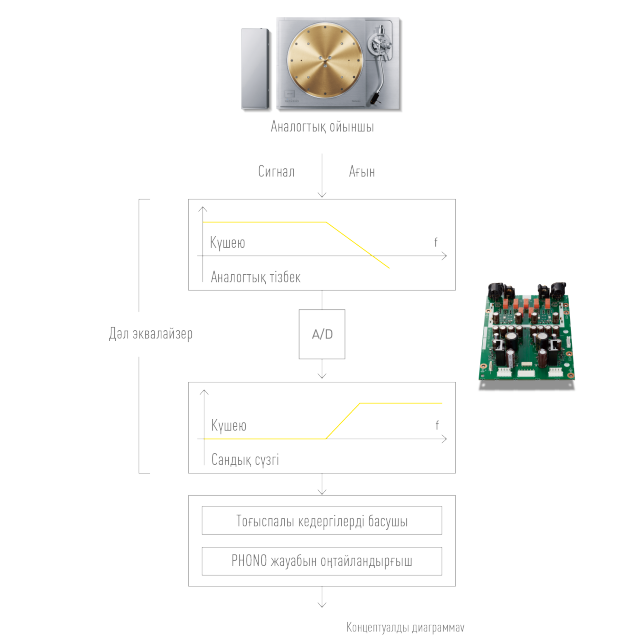

Дәл EQ қисығы – гибридті аналогты/сандық схема дизайны арқылы мүмкін болды
![Дәл EQ қисығы – гибридті аналогты/сандық схема дизайны арқылы мүмкін болды](/content/dam/pim/kz/kk/SU/SU-R10/SU-R1000/ast-2382606.png.pub.thumb.644.644.png)
Дәл EQ қисығы гибридті аналогты-сандық жүйе арқылы қол жеткізіледі. Жоғары жиілікті төмен жиілікті сүзгі (LPF) аналогтық өңдеуді орындайды, ал жоғары жиіліктер A/D түрлендіруінен кейін көтеріледі. Аналогтық аймақта 40 дБ LPF (Төмен өту сүзгісін) пайдалану цифрлық сүзгіні өңдеу кезінде бит жоғалуын басады және жоғары S/N қатынасына қол жеткізу үшін сандық аймақта жоғары жиіліктер жоғары дәлдікпен көтеріледі.

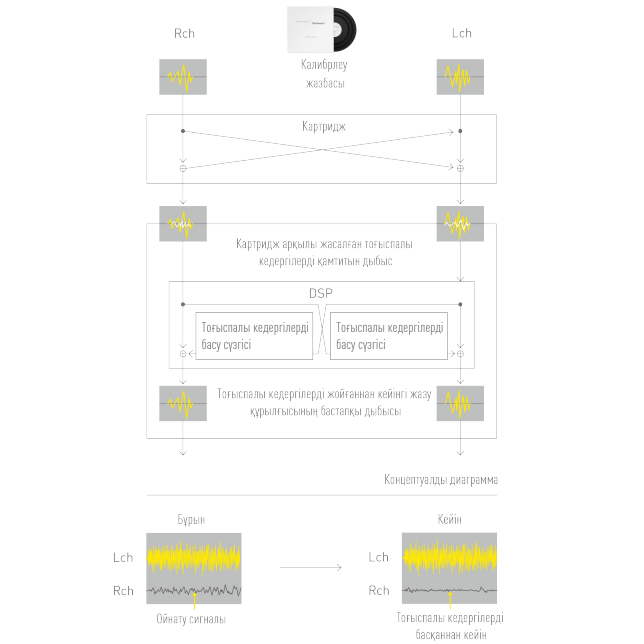

Crossstalk Canceller - Әрбір картриджге ғана тән айқаспалы сөйлесу сипаттамасын өлшеу және жақсарту үшін
![Crossstalk Canceller - Әрбір картриджге ғана тән айқаспалы сөйлесу сипаттамасын өлшеу және жақсарту үшін](/content/dam/pim/kz/kk/SU/SU-R10/SU-R1000/ast-2382607.png.pub.thumb.644.644.png)
Бұл функция SU-R1000 жинағындағы калибрлеу жазбасында жазылған айқаспалы өлшеу сигналын пайдалану арқылы орнатылған картридждің айқаспалы сөйлесу сипаттамасын өлшейді. Содан кейін ол айқас сөйлесу сипатын айтарлықтай жақсартуға қол жеткізу үшін кірістірілген DSP көмегімен кері түзетуді орындайды. Бұл дәлірек дыбыстық кескінге және кеңірек дыбыс ортасына әкеледі.
PHONO Response Optimizer - картридж жиілігі сипаттамаларының бұзылуын түзетуге арналған
Бұл функция жинақталған калибрлеу жазбасында жазылған TSP (Уақыт созылған импульс) сигналын пайдалану арқылы орнатылған пикап картриджінің жиілік сипаттамаларын өлшейді және сипаттамалардың бұзылуын түзетеді. Ол картридждің шынайы дыбыс сапасын ашу үшін пикап картриджі мен фоно эквалайзер арасындағы кедергі сәйкестігінің әсерін түзетеді. Бұл технология шуды бұзу мүмкіндігін жою үшін жоғары сезімталдықты фоно кіріс желісіндегі қосқыш сияқты селекторды болдырмау арқылы дыбыс сапасын жақсартуға бағытталған.
*Өндіріс әдісіне немесе оның сипаттамаларына байланысты жазба бұрмалануы мүмкін болса да, бұл жазба сигналды дұрыс оқуға арналған сынақтан өтті және жөнелтілді.
*Үйдегі сақтау ортасына байланысты жазба бұрмалануы мүмкін. Нашар бұрмаланған жазба өлшемді бұзып қана қоймай, картриджге де зақым келтіруі мүмкін екенін ескеріңіз.
*Үйдегі сақтау ортасына байланысты жазба бұрмалануы мүмкін. Нашар бұрмаланған жазба өлшемді бұзып қана қоймай, картриджге де зақым келтіруі мүмкін екенін ескеріңіз.
Шабыт алыңыз
Сипаттамалар
JENO жүйесі (дірілді жою және шудың қалыптасуын оңтайландыру)
ADCT (белсенді бұрмалауды болдырмау технологиясы)
LAPC (жүктемеге бейімделетін фазаны калибрлеу)
Жетілдірілген жылдам дыбыссыз қуат көзі
Тәуелсіз қуат көзі бар төрт блок
Intelligent Phono EQ
Дәл сандық технология
-
JENO жүйесі (дірілді жою және шуды қалыптастыруды оңтайландыру)
LAPC (жүктемеге бейімделетін фазаны калибрлеу)
Жетілдірілген жылдам дыбыссыз қуат көзі
Батареямен жұмыс істейтін сағат генераторы
Шусыз сигнал технологиясы
Электрмен жабдықтауды жетілдіру
Technics Definitive Design
-
Қатты корпус
Үш бөлімді конфигурация
FTC шығыс қуаты
-
150 Вт 150 Вт (1 кГц, T.H.D. 0,5 %, 8 Ом, 20 кГц төмен жиіліктер сүзгісі),
300 Вт 300 Вт (1 кГц, T.H.D. 0,5 %, 4 Ом, 20 кГц төмен жиіліктер сүзгісі)
Кіріс сезімталдығы / кіріс кедергісі
-
LINE 200 мВ / 22 кОм, PHONO (MM) 2,5 мВ / 47 кОм, PHONO (MC) 300 мкВ/100 Ом
Жиілік реакциясы
-
LINE 5 Гц-80 кГц (-3 дБ, 8 Ом),
PHONO (MM) 20 Гц - 20 кГц (RIAA DEVIATION ±1 дБ, 8 Ом)
DIGITAL 5 Гц - 80 кГц (-3 дБ, 8 Ом)
Жүктеме кедергісі
-
4 Ом-16 Ом
Аналогтік кіріс терминалы
-
LINE x 2 (LINE 1, LINE2), LINE XLR BALANCED x1, PHONO (MM/MC) x1, PHONO XLR BALANCED (MC) x1, MAIN IN x1, REC IN x1
Сандық кіріс терминалы
-
Оптикалық сандық x2 (OPT 1, OPT 2) , коаксиалды сандық x2 (COAX 1, COAX 2), USB-B x2 (PC 1, PC 2)
Аналогтық шығыс терминалы
-
PRE OUTx1, REC OUT x1
Құлаққап шығысы
-
Иә, стерео Φ6,3 мм
Codec қолдауы
-
USB 2.0 High-Speed, USB Audio Class 2.0, асинхронды режим
Қолдау кодек
-
PCM
-
Иә (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 кГц / 16, 24, 32 бит)
-
-
DSD
-
Иә (2,8 МГц, 5,6 МГц, 11,2 МГц, 22,4 МГц* *Тек ASIO Native режимі)
-
Нәр беруші
-
АТ 220-240 В, 50 Гц / 60 Гц
Қуатты тұтыну
-
220 Вт
Өлшемдері (ені x Y x D)
-
430 мм × 191 мм × 459 мм
Салмағы
-
Шамамен 22,8 кг
Аксессуарлар
-
Қашықтан басқару құралы, калибрлеу жазбасы, айнымалы ток сымы, пайдаланушы нұсқаулығы
