SL-1000R тікелей жетекті жүйесі

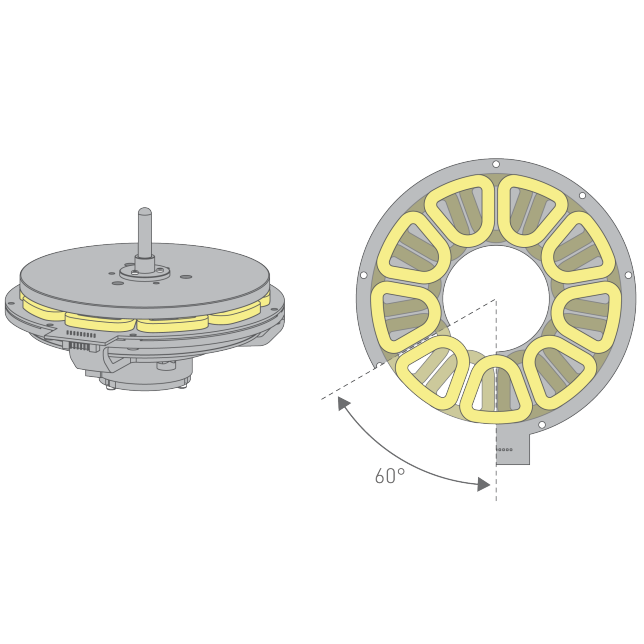

Тікелей жетекті айналмалы табақтың негізі болып табылатын мотор 2016 жылы шығарылған SL-1200G үшін әзірленген және одан әрі жетілдірілген өзексіз тікелей жетекті моторға негізделген. Осы мақсат үшін жаңадан әзірленген қос катушкалы қос роторлы түрге жататын өзексіз тікелей жетекті мотордың екі жағында 12 полюсті, 18 катушкалы жетекке арналған катушкалар болды. Оның ауыр салмақ санатындағы пластинаны (шамамен 7,9 кг) қозғау үшін жеткілікті жоғары моменті болды. Катушкаларды екі жағынан 60 градусқа жылжыту субстраттың қаттылығын жақсартты. Бұл жұқа тербелістерді басты және өзіндік индуктивтілікті азайтты. Бұл жақсартулар өлшеу шегі болып саналатын 0,015% немесе одан азырақ детонациясы бар тұрақты айналуға қол жеткізді. Сонымен қатар, ауыр салмақ санатындағы пластинаны ұстап тұратын тірек мойынтіректері жоғары қаттылық пен сенімділікті қамтамасыз ету үшін арнайы инженерлік пластикті пайдаланады.

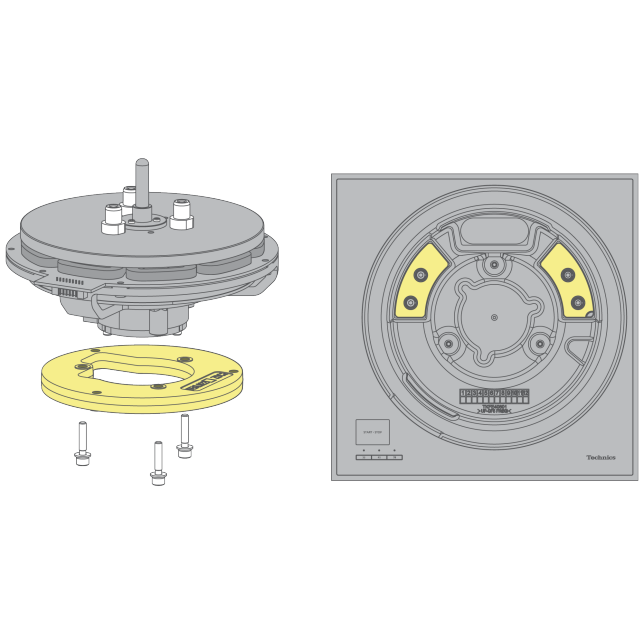

SL-1200G үшін әзірленген мотор тікелей жетекті мотор үшін платформа ретінде қызмет етті. Қос катушка, күшейтілген тірек мойынтіректері және қаттылығы жоғары шасси ауырлық орталығы төмен тұрақтандырылған моторға қол жеткізді. Тот баспайтын болаттан жасалған екі салмақты жоғары қаттылық пен жоғары үлес салмағы бар шассидің төменгі жағында орналастыру арқылы қаттылық пен төмен ауырлық орталығы сақталады. Қажетсіз дірілді болдырмауға арналған бұл мұқият шаралар айналмалы дәлдікке қол жеткізуге және S/N арақатынасын жақсартуға көмектеседі.

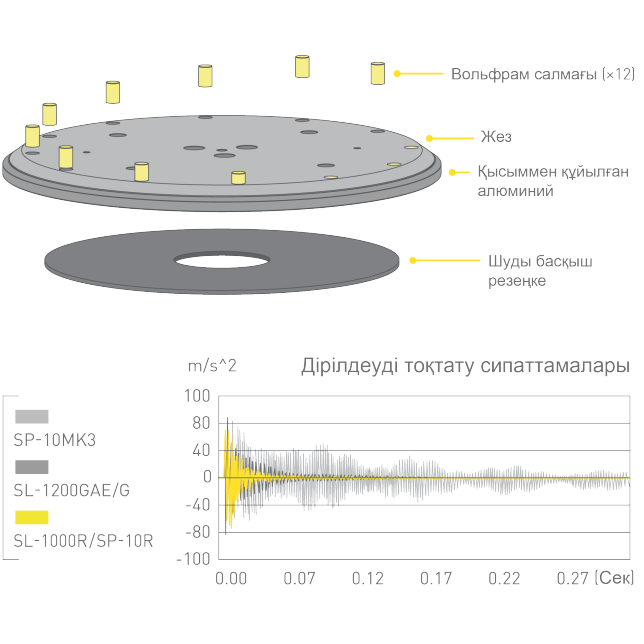

Жезден жасалған 10 мм пластинаның сыртқы жиегінде, тірек дискінің жоғарғы қабатында вольфрам жүктері орналасқан, олар өте жоғары меншікті салмағымен және өңдеудің күрделілігімен ерекшеленеді. Жезден жасалған шеңбер құйылған алюминий қабатына қойылады, бұл тірек дискінің жалпы салмағын шамамен 7,9 кг және инерциялық массасын шамамен 1 т･см қамтамасыз етеді. Сонымен қатар, қажетсіз дірілді жоюға арналған резеңке 3 қабатты конструкцияны қалыптастыру әрі жоғары қаттылық пен тамаша дірілді сөндіру сипаттамаларына қол жеткізу үшін артқы бетке бекітілген.

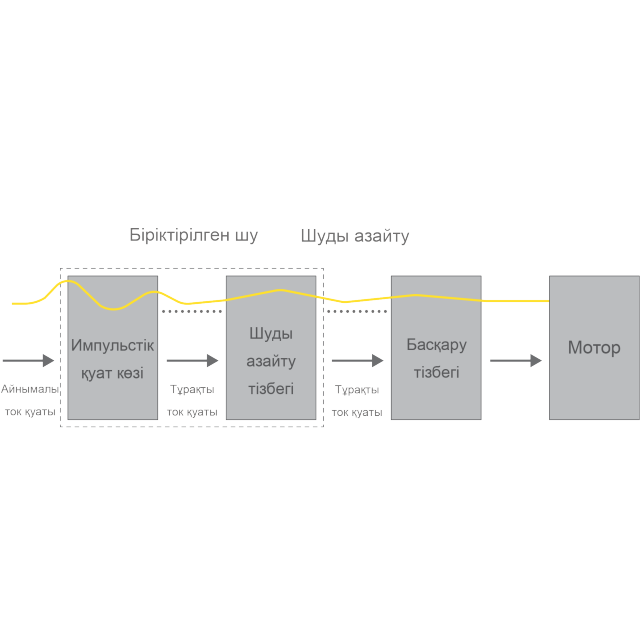

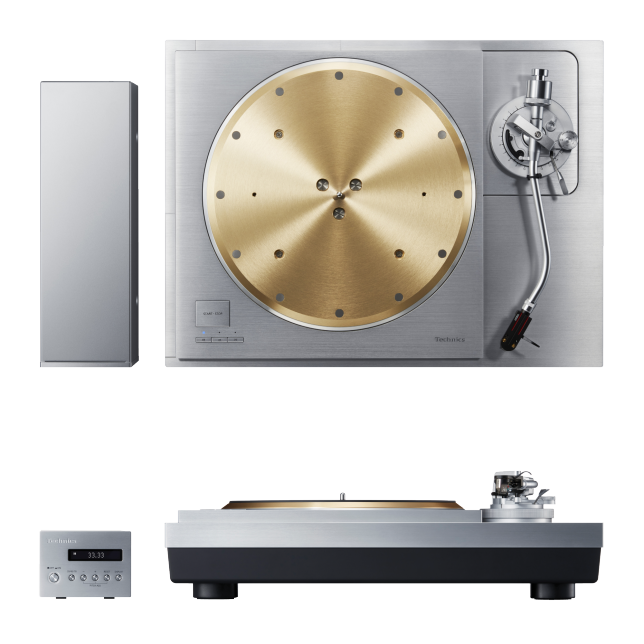

Негізгі блокта қажетсіз шудың әсерлерін басу үшін басқару блогы негізгі блоктан бөлінген. Жоғары айналу моменті үшін жақсы реттеуді қамтамасыз ететін қуат көзіне жету үшін импульстік қуат көзі пайдаланылады. Датчик қабылдайтын шуды азайту үшін импульстік қуат көзі жаңадан әзірленген «қажетсіз шуды азайту тізбегі» арқылы минималды шумен кернеу беруді қамтамасыз ететін бірегей технологиямен жабдықталған. Сонымен қатар, тіпті байланыс кезінде шуды барынша азайту үшін негізгі блок пен басқару блогы арасындағы байланыс үшін сыртқы шудың әсерлеріне қарсы тұратын сенімділігі жоғары жүйе пайдаланылады. Бұл шуды азайту шараларының арқасында ең жоғары деңгейдегі сигнал/шу арақатынасына қол жеткізіледі.

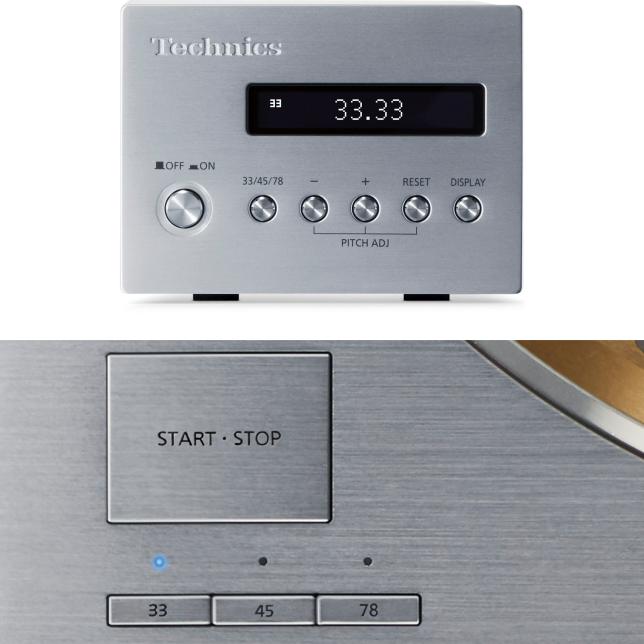

Бұл модель LP (33 1/3 айн/мин) және EP (45 айн/мин) стандартты винил күйтабақтарын ғана емес, сонымен қатар SP (78 айн/мин) стандартын да қолдайды. Айналу жылдамдығын (айн/мин) басқару блогын пайдаланып екінші ондық таңбаға дейін (максимум ±16%) дәлдікпен орнатуға болады. OLED дисплейі айналу жылдамдығын сол дәлдікпен көрсете алады, сондықтан дисктің өте дәл айналуына қол жеткізуге болады.

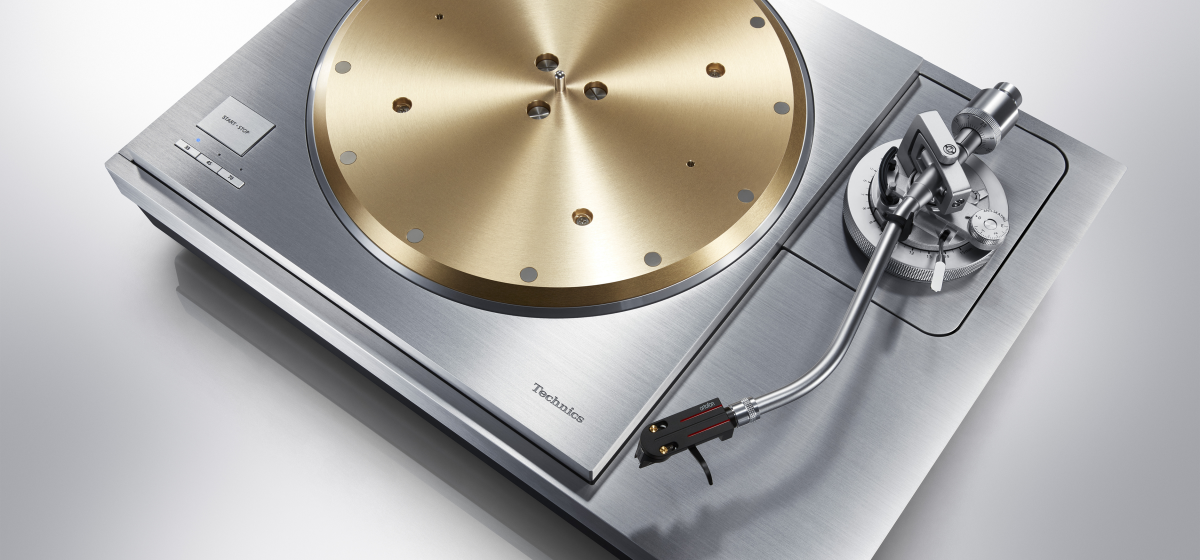

Күйтабақтың айналуын дәл бақылауға мүмкіндік беру үшін Technics компаниясы дәстүрлі түрде жоғары демпферлікті қамтамасыз ететін жеңіл магний түтігі бар, статикалық теңгерімді, S тәрізді әмбебап тонармды пайдаланды. Тонармның кардандық аспасында жоғары дәлдіктегі мойынтіректер пайдаланылады. Жоғары білікті жапондық шеберлер қозғалыс басталған кезде жоғары сезімталдыққа қол жеткізу және күйтабақтағы дыбыстық ойықты дәл бақылау үшін құрылымды толығымен құрастырады және реттейді. Ішкі сымдар үшін оттегісіз мыс кабельдері қолданылады, соның арқасында картриджден келетін музыкалық сигнал әлсіреуге ұшырамайды және дискідегі жазбаға енгізілген музыкалық энергия жоғалмайды – бұл ерекше шынайы дыбыстың пайда болуына әкеледі.

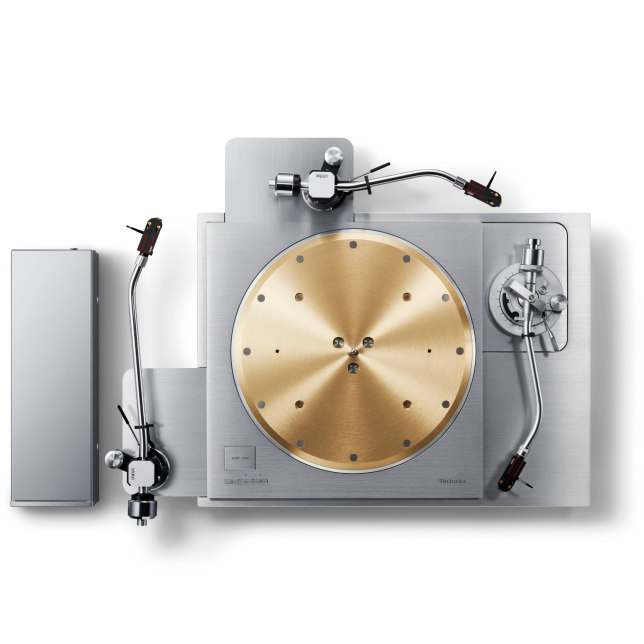

Тонарм бекітілген платформа тірек дискі орналасқан үстелдің бөлігіне мықтап бекітілген. Бұрылмалы табақтың негізі бөлігін тонармды бекіту конструкциясмен салыстырсақ, тонарм мойынтіректерінің, бұрылмалы табақ мойынтіректерінің және иненің орналасуының арақатынасы әрқашан тұрақты болады. Осы екі құрылымдық элементті зерттей отырып, тонарм мойынтіректерінің, тірек дискінің мойынтіректерінің және иненің орналасуының конфигурациясы әрқашан тұрақты екенін байқауға болады, бұл тірек дискінің негіз материалдарының қаттылығына байланысты тербелістер минималды және тонарм жұмысының тиімділігі максималды болатын жүйені құрайды. Сондай-ақ, стандартты элементке қосымша SME және Ortofon компаниялары шығаратын қысқа немесе ұзын тонармды (толық нұсқаны қосқанда үшке дейін) орнатуға мүмкіндік беретін тонармға арналған қосымша негізді сатып алуға болады.

Қосымша тонарм негіздерінің нұсқалары туралы мәліметтерді қараңыз.

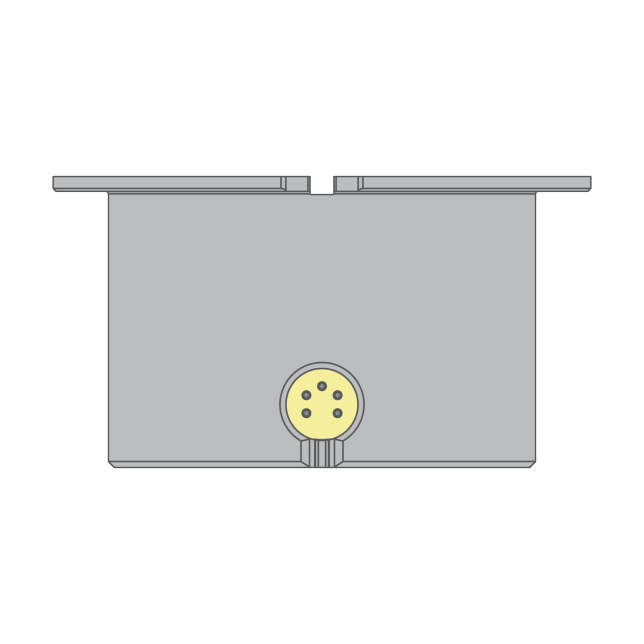

Алтынмен қапталған 5 істікшелі DIN терминалы пайдаланылады. Бұл пайдаланушыға қажетті PHONO кабелін таңдауға мүмкіндік береді. Біріктірілген, өңделген, қаттылығы жоғары алюминий корпус, сонымен қатар, сыртқы шудың қабылдауға жетуін басады.

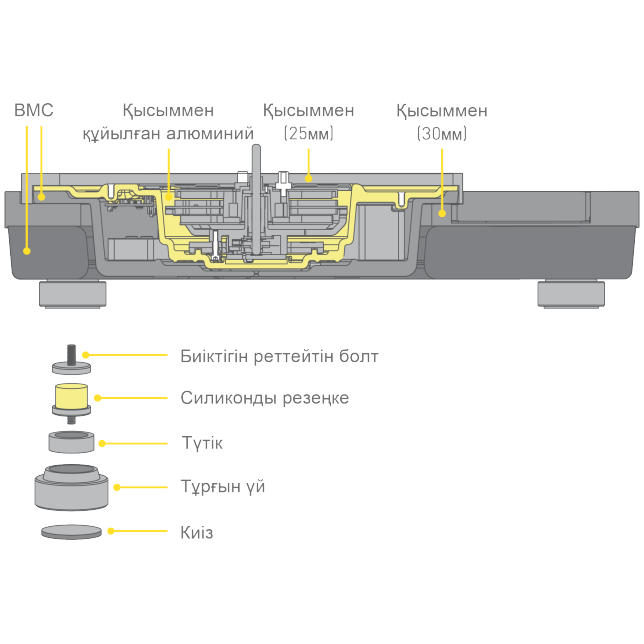

Үстел екі қабатты конструкцияға ие, оны көлемді қалыптау материалы (BMC) және қалыңдығы 30 мм жоғарғы алюминий панелі құрайды. Тірек дискінің астындағы аймақ - BMC, құйылған алюминий және қалыңдығы 25 мм жоғарғы алюминий панелінен тұратын үш қабатты құрылым. Бұл жеткілікті қаттылықты қамтамасыз ету үшін жүйеге әртүрлі материалдардың 5 қабатынан тұратын құрылысты береді. Үстелдің тірек аяқтары тамаша демпферлік пен ұзақ мерзімді сенімділікті біріктіретін арнайы силиконды резеңкеден жасалған діріл жұтқышты қамтиды. Оларды микроұяшықты полимерден жасалған цилиндрлік түтіктермен нығайту тербелістерді көлденең бағытта басуға көмектеседі. Бұл бөлшектер сыртқы тербелістерден оқшаулау үшін жоғары үлестік салмағы бар мырыштан құйылған корпуста орналасқан.
