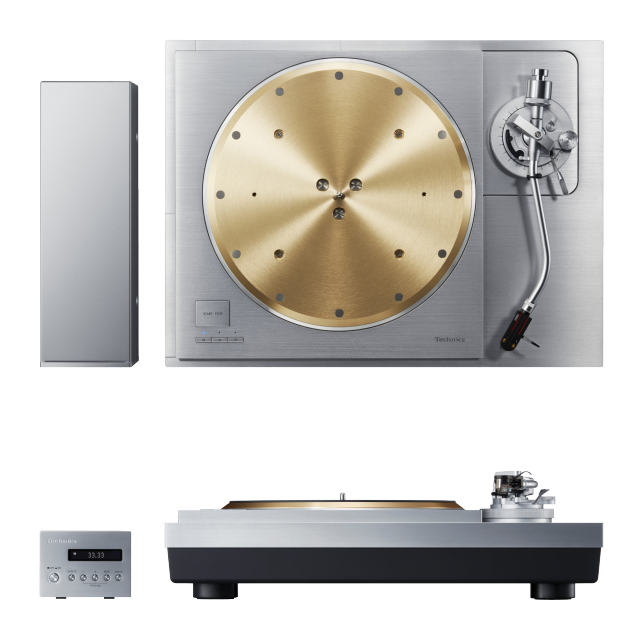

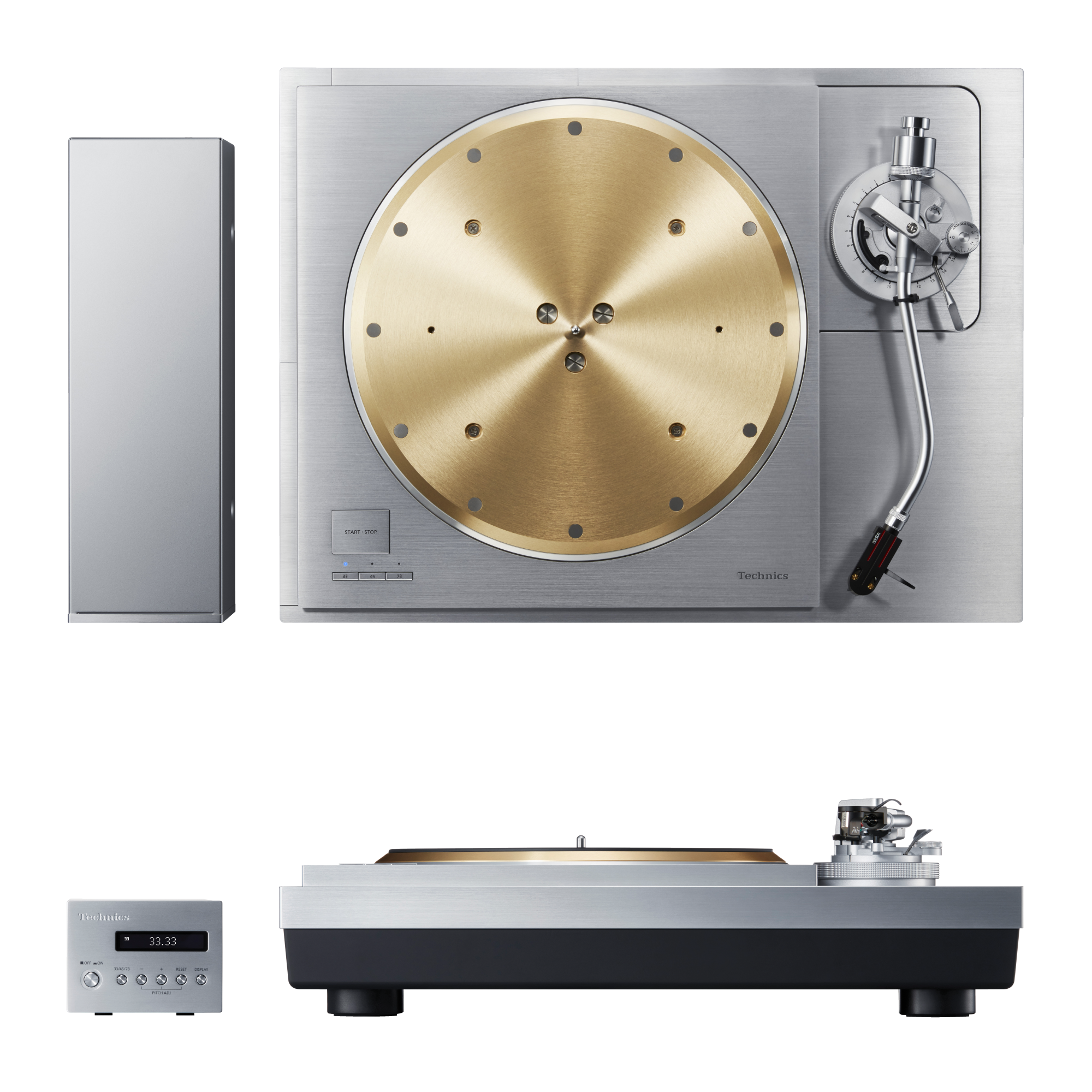

Система с прямым приводом SL-1000R

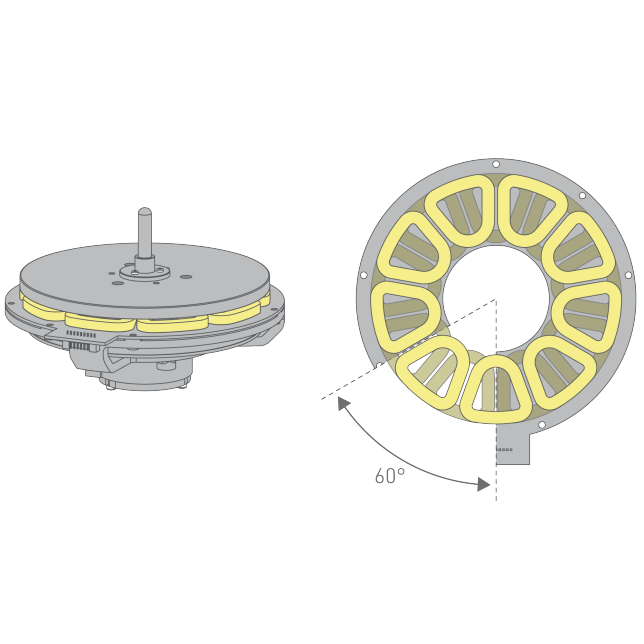

Мотор, являющийся сердцем проигрывателя, создан на основе двигателя с прямым приводом без сердечника, предложенного для выпущенной в 2016 году модели SL-1200G и впоследствии усовершенствованного. Специально разработан с этой целью двигатель с прямым приводом с двумя катушками и двойным ротором без сердечника, оснащенный катушками с обеих сторон для 12-полюсного привода на 18-витков с достаточно высоким крутящим моментом для приведения в движение тяжелого диска (примерно 7,9 кг). Смещение катушек с обеих сторон на 60 градусов повысило прочность подложки, при этом способствуя подавлению мелких вибраций и уменьшению самоиндукции. Благодаря этой модернизации удалось достичь стабильного вращения с детонацией не выше 0,015%, что считается пределом измерений. Кроме того, упорные подшипники, поддерживающие тяжелый диск, изготовлены из специального инженерного пластика, обеспечивающего высокую прочность и надежность.

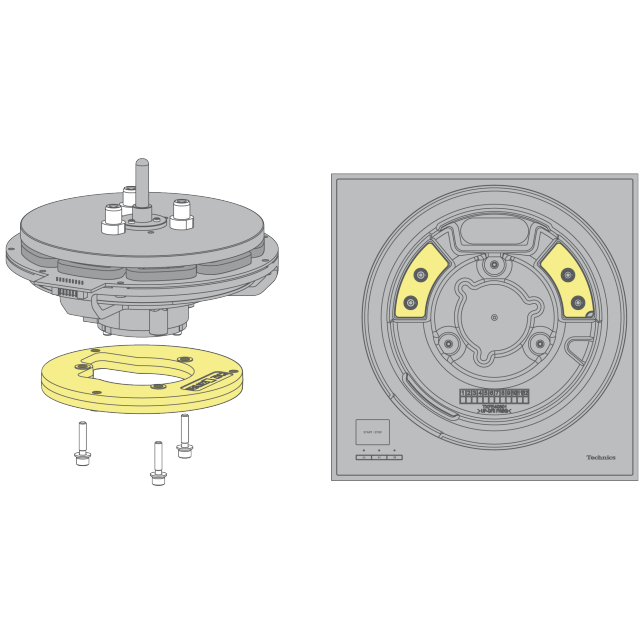

Мотор, разработанный для модели SL-1200G, послужил платформой для двигателя с прямым приводом. Двойная катушка, усиленные упорные подшипники и корпус повышенной жесткости позволили создать стабилизированный двигатель с низким центром тяжести. Благодаря размещению у основания корпуса двух грузиков из нержавеющей стали с высокими параметрами жесткости и удельного веса обеспечиваются увеличенная прочность и низкое расположение центра тяжести. Эти скрупулезные меры по предотвращению вибраций помогают добиться исключительной точности вращения и улучшить соотношение сигнал/шум.

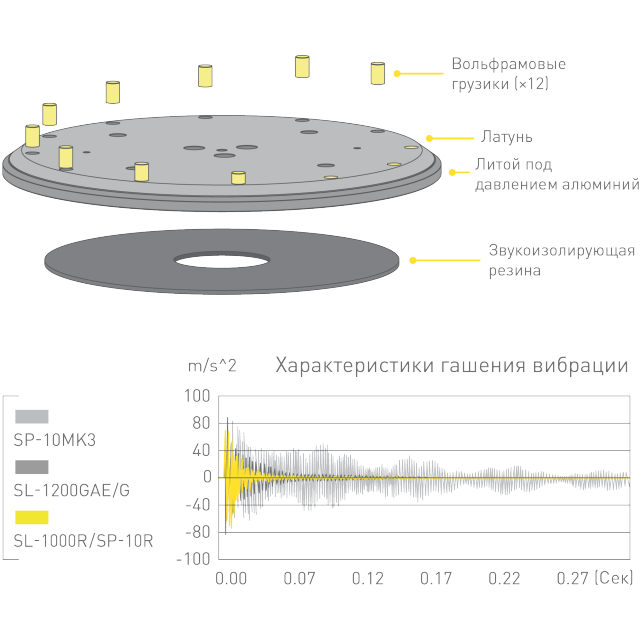

По внешнему краю латунной 10-миллиметровой пластины, верхнему слою опорного диска, размещены вольфрамовые грузики, отличающиеся чрезвычайно высоким удельным весом и сложностью обработки. Латунный круг наложен на слой из литого алюминия, что обеспечивает общий вес опорного диска около 7,9 кг и инерционную массу около 1 т･см. Снизу прикреплена амортизирующая резина для подавления вибраций, что позволяет сформировать трехслойную конструкцию и тем самым добиться высокой прочности и исключительных характеристик демпфирования.

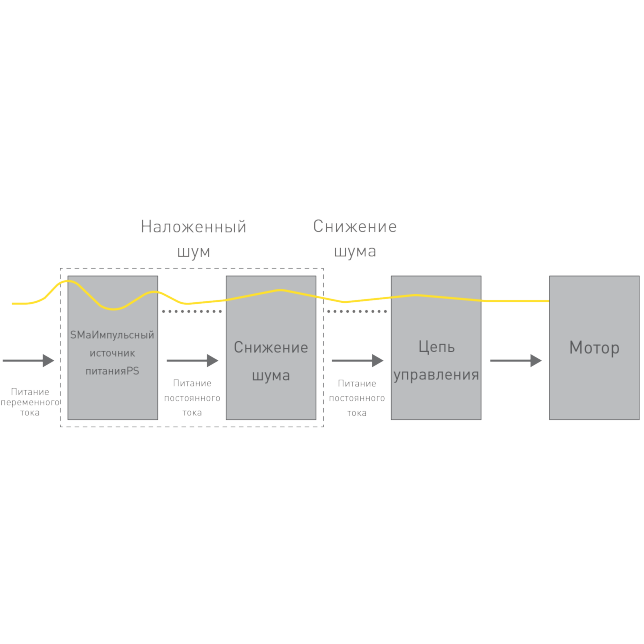

Блок управления отделен от основного блока для подавления воздействия нежелательных шумов на основной блок. Для создания цепи подачи электропитания, обеспечивающей хорошую регулировку при высоком крутящем моменте, используется импульсный источник питания. Для снижения уровня шума, достигающего датчика, импульсный источник питания оснащен уникальной технологией, которая обеспечивает подачу напряжения с минимальным уровнем шума за счет недавно разработанной «схемы снижения нежелательных шумов». Кроме того, для минимизации шума даже во время передачи, для передачи между основным блоком и блоком управления используется высоконадежная система, устойчивая к воздействию внешних шумов. Благодаря этим тщательным мерам по снижению шума достигается отношение сигнал/шум наивысшего уровня.

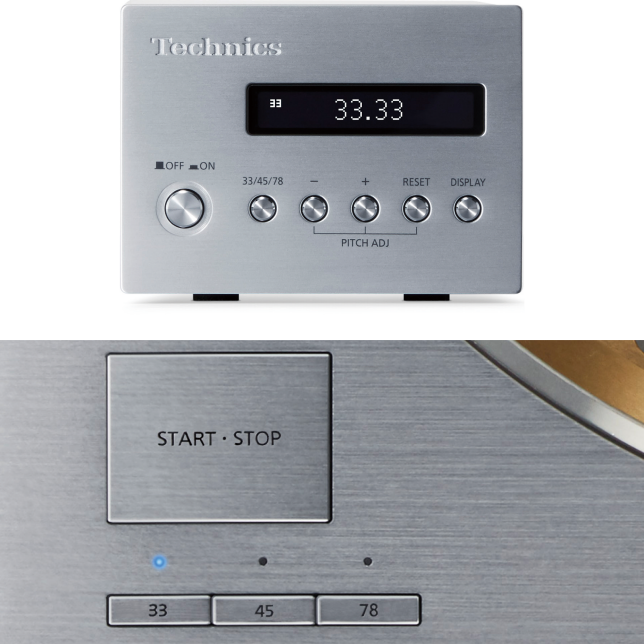

Эта модель способна проигрывать не только виниловые пластинки стандартов LP (33 1/3 об./мин) и EP (45 об./мин), но также и SP (78 об./мин). Скорость вращения (об/мин) при этом с использованием блока управления может быть установлена с точностью до второго знака после запятой (максимум ±16%). OLED-дисплей отображает скорость вращения с такой же точностью, поэтому при прослушивании дисков можно добиться чрезвычайно точного вращения.

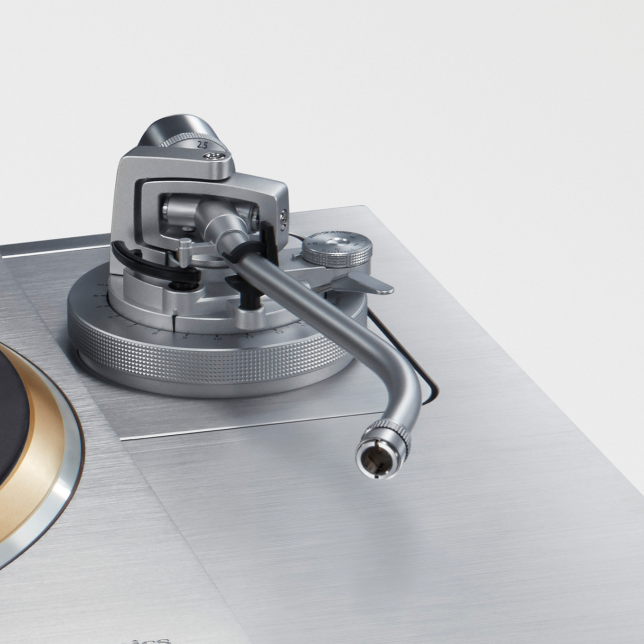

Чтобы гарантировать точное отслеживание вращения пластинки, компания Technics традиционно применила статически сбалансированный универсальный S-образный тонарм с легкой магниевой трубкой, обеспечивающей высокое демпфирование. В карданном подвесе тонарма используются прецизионные подшипники. Высококвалифицированные японские мастера полностью выполняют сборку и регулировку конструкции, чтобы добиться высокой чувствительности при начале движения и точного отслеживания звуковой канавки на пластинке. Для внутренней проводки используются кабели из бескислородной меди, благодаря чему музыкальный сигнал, поступающий с картриджа, не подвержен затуханию, а музыкальная энергия, заложенная в запись на диске, не теряется – это обуславливает создание исключительно реалистичного звучания.

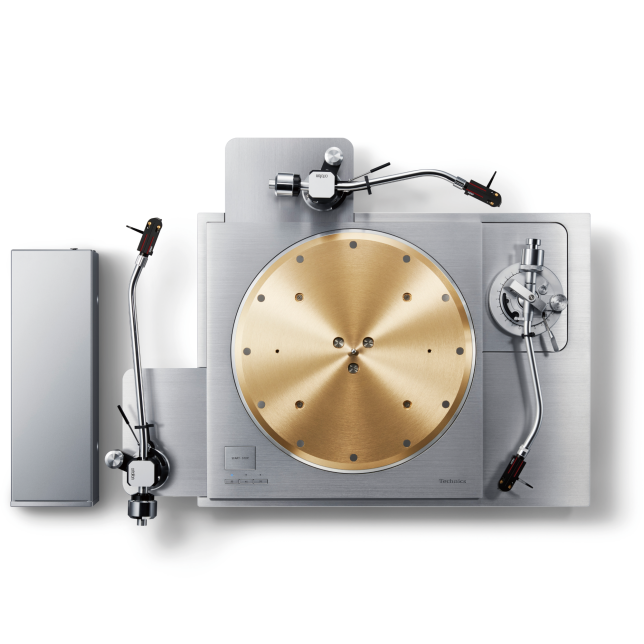

Платформа, на которой фиксируется тонарм, надежно прикреплена к той части стола, где расположен опорный диск. Исследуя эти два элемента конструкции, можно заметить, что конфигурация подшипников тонарма, подшипников опорного диска и положения иглы всегда постоянна, что формирует систему, в которой вибрации, связанные с жесткостью материалов основания для опорного диска, минимальны, а эффективность работы тонарма максимальна. Также можно приобрести дополнительное основание для тонарма, позволяющее в придачу к стандартному элементу установить выпускающиеся компаниями SME и Ortofon короткий или длинный тонарм (до трех, включая комплектный вариант).

См. подробные сведения о вариантах дополнительных оснований тонарма.

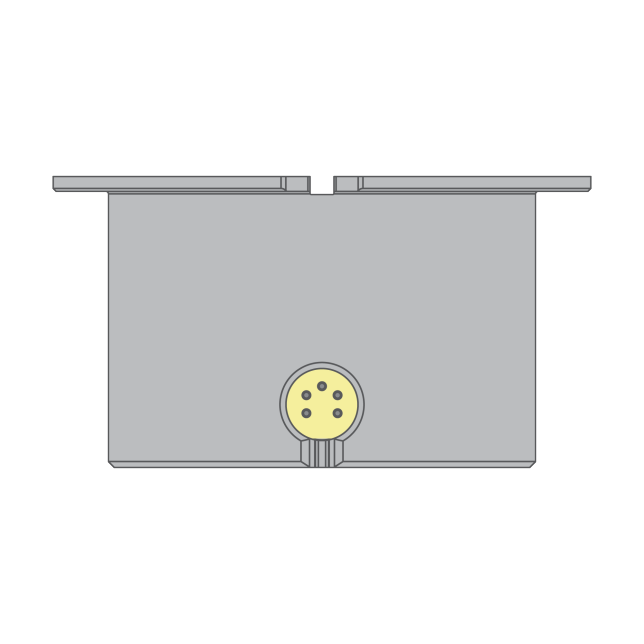

Применен позолоченный пятиконтактный разъем DIN, позволяющий пользователю выбрать нужный фонокабель. Интегрированный обработанный, высокопрочный алюминиевый корпус также способствует подавлению проникновения внешних шумов в звукосниматель.

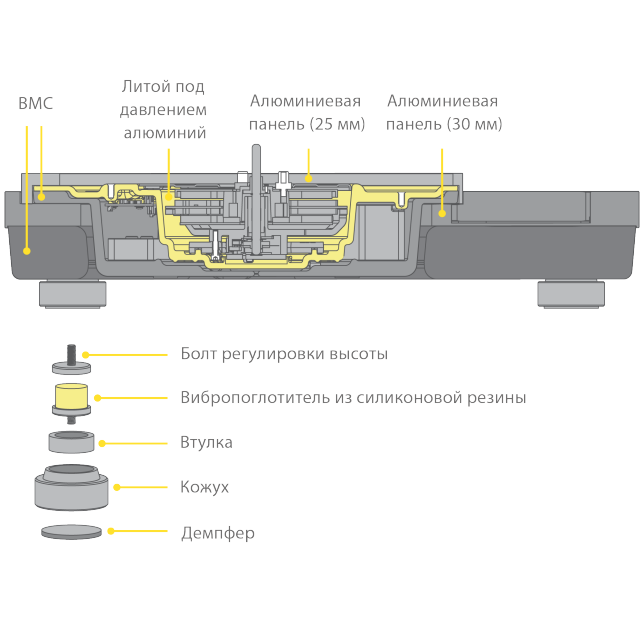

Cтол имеет двухслойную конструкцию, которую образуют объёмный формовочный материал (BMC) и верхняя алюминиевая панель толщиной 30 мм. Область под опорным диском представляет собой трехслойную структуру, состоящую из BMC, литого под давлением алюминия и верхней алюминиевой панели толщиной 25 мм. Это создает систему из пяти слоев, выполненных из различных материалов, что гарантирует достаточную прочность. Ножки-опоры , которыми оснащен стол, включают в себя вибропоглотитель из специальной силиконовой резины, сочетающей прекрасное демпфирование и долговременную надежность. Их армирование цилиндрическими трубками из микроячеистого полимера способствует подавлению колебаний в горизонтальном направлении. Эти детали заключены в литой цинковый корпус с высоким удельным весом для изоляции от внешних вибраций.
