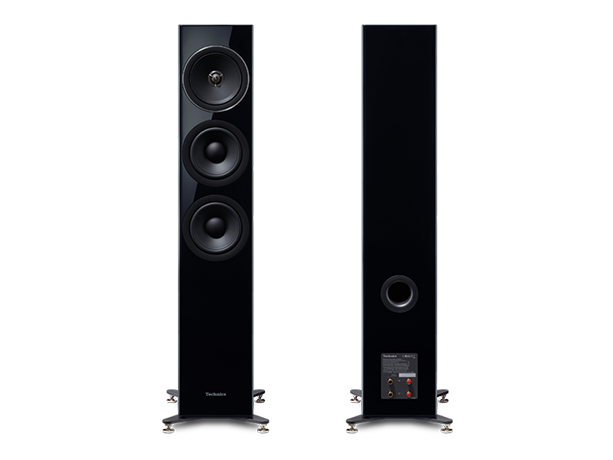

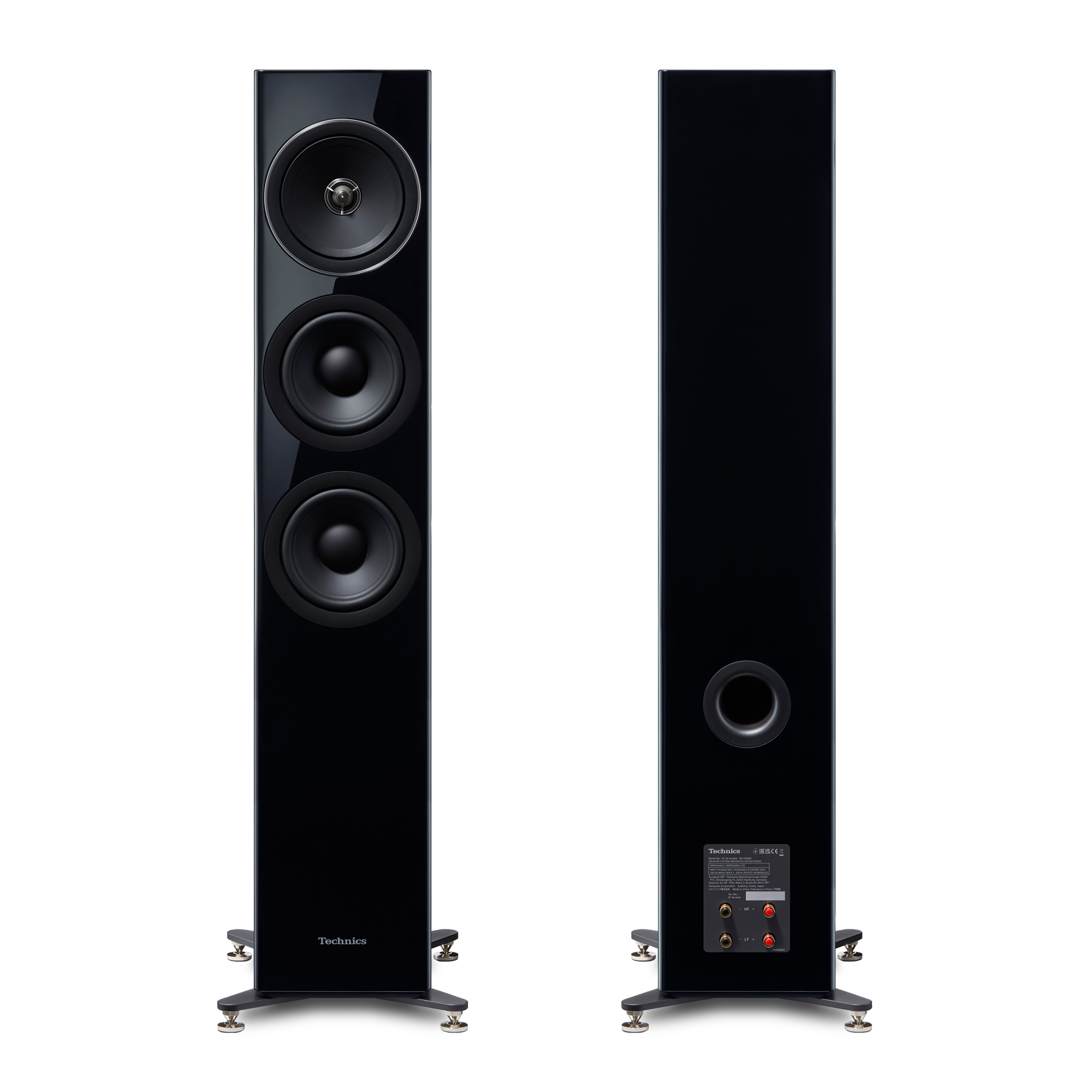

SB-G90M2
Үлкен сынып спикері
![](/content/dam/pim/kz/kk/SB/SB-G90/SB-G90M2E/ast-1407487.jpg.pub.crop.pc.thumb.640.1200.jpg)
Мүмкіндіктер

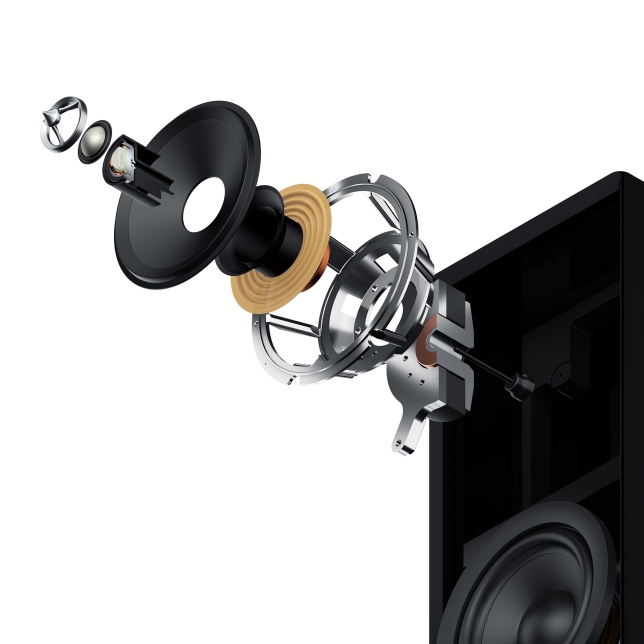

Жетілдірілген фазалық дәлдік драйвері
![Жетілдірілген фазалық дәлдік драйвері](/content/dam/pim/kz/kk/SB/SB-G90/SB-G90M2E/ast-1408478.jpg.pub.thumb.644.644.jpg)
Жетілдірілген кеңістіктік дыбыс экспрессивтілігі бар музыканы ойнату үшін динамик бөлігінен шығатын дыбыстардың толқындық беттерінің тыңдау орнына қарамастан тыңдаушыға жеткенде біркелкі болуы қажет. Нүктелік дыбыс көзі тұжырымдамасы оған жетудің тамаша тәсілдерінің бірі болып табылады.
Нүктелік дыбыс көзін жаңғыртуды жүзеге асыру үшін коаксиалды конфигурация қабылданды, содан кейін ол фазаларды теңестіруге арналған бастапқы пішінді сызықтық фазалық штепсельмен және ең аз дыбысты көрсету үшін таяз пішінді диафрагмамен және тегіс жиек пішінімен жасалған тегіс ағынды диафрагмамен біріктірілді.
SB-G90M2 екі жақты коаксиалды динамик бөлігі ортадан жоғары жиілік диапазонын ойнату үшін жаңадан жасалған. Technics тынымсыз ізденетін нүктелік дыбыс көзі және сызықтық фаза тұжырымдамалары.
Нүктелік дыбыс көзін жаңғыртуды жүзеге асыру үшін коаксиалды конфигурация қабылданды, содан кейін ол фазаларды теңестіруге арналған бастапқы пішінді сызықтық фазалық штепсельмен және ең аз дыбысты көрсету үшін таяз пішінді диафрагмамен және тегіс жиек пішінімен жасалған тегіс ағынды диафрагмамен біріктірілді.
SB-G90M2 екі жақты коаксиалды динамик бөлігі ортадан жоғары жиілік диапазонын ойнату үшін жаңадан жасалған. Technics тынымсыз ізденетін нүктелік дыбыс көзі және сызықтық фаза тұжырымдамалары.

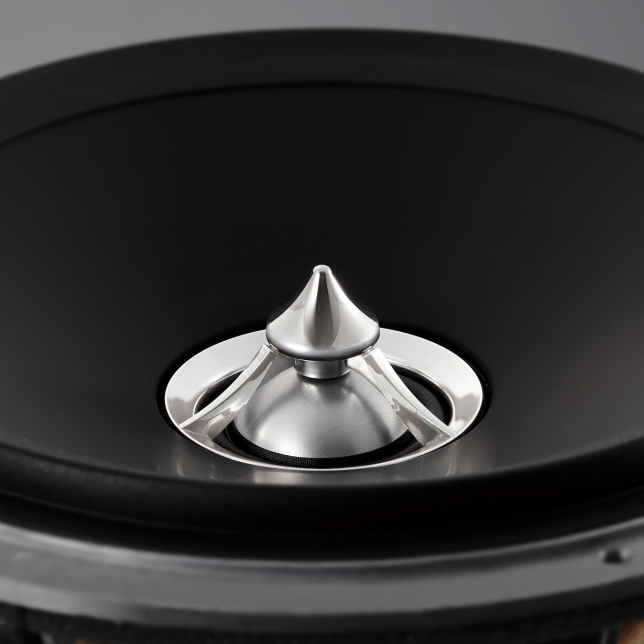

Сызықтық фазалық штепсель
![Сызықтық фазалық штепсель](/content/dam/pim/kz/kk/SB/SB-G90/SB-G90M2E/ast-1428787.jpg.pub.thumb.644.644.jpg)
Бастапқы пішінді акустикалық штепсель твиттер диафрагмасының алдыңғы жағында орналасқан және жоғары ажыратымдылықтағы дыбыс шығару мүмкіндігін және кең дыбыс кезеңін қамтамасыз етеді.
Сызықтық фазалық тығынның ұшы жоғары модульді, тығыздығы жоғары жезден жасалған материалдан жасалған. Ол орта диапазондағы құрылғының діріл әсерінен ашаның қажетсіз дірілдеуіне жол бермейді, осылайша анық және төмен бұрмаланатын дыбыс береді.
Сызықтық фазалық тығынның ұшы жоғары модульді, тығыздығы жоғары жезден жасалған материалдан жасалған. Ол орта диапазондағы құрылғының діріл әсерінен ашаның қажетсіз дірілдеуіне жол бермейді, осылайша анық және төмен бұрмаланатын дыбыс береді.

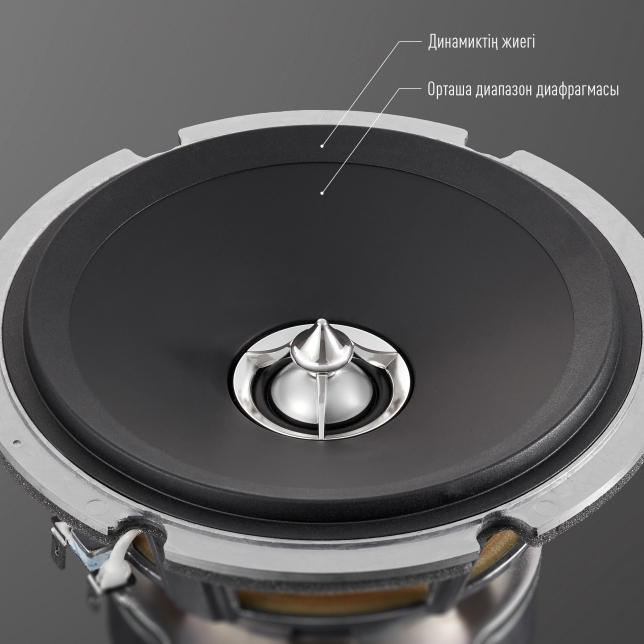

Тегіс ағынды диафрагма
![Тегіс ағынды диафрагма](/content/dam/pim/kz/kk/SB/SB-G90/SB-G90M2E/ast-2382666.jpg.pub.thumb.644.644.jpg)
Дыбыс толқыны біркелкі емес бет бойымен таралса, оның толқындық фронты беттік тегіссіздіктерге байланысты бұзылады және жиілік сипаттамаларының нашарлауына әкеледі. Бұл әсіресе қысқа толқын ұзындығы бар жоғары жиіліктердің сипаттамаларына әсер етеді.
Коаксиалды динамик бөлігінің бөлігі болып табылатын орта диапазондағы диафрагма диафрагмадан шығатын дыбыстардың бұзылуын азайту үшін дыбыстың шағылысуын азайту үшін тегіс жиегі бар таяз пішінге ие, бұл өте жақсы жиілікке жауап береді, фазалық сипаттама және кең бағыттылық.
Бұл конфигурация кең дыбыс деңгейіне және тегіс және бай орта және жоғары жиілік диапазонына қол жеткізеді.
Коаксиалды динамик бөлігінің бөлігі болып табылатын орта диапазондағы диафрагма диафрагмадан шығатын дыбыстардың бұзылуын азайту үшін дыбыстың шағылысуын азайту үшін тегіс жиегі бар таяз пішінге ие, бұл өте жақсы жиілікке жауап береді, фазалық сипаттама және кең бағыттылық.
Бұл конфигурация кең дыбыс деңгейіне және тегіс және бай орта және жоғары жиілік диапазонына қол жеткізеді.
Стационарлық құрылыс
Музыканың дыбысын жоғары S/N қатынасымен ойнату үшін барлық қалаусыз немесе қажетсіз дыбыс көздері толығымен жойылды.
Осы мақсатта алдыңғы SB-G90 үлгісімен қабылданған теңдестірілген драйверді орнату архитектурасы кең CAE талдауы арқылы одан әрі оңтайландырылды және динамик блоктарын қауіпсіз орнату үшін динамикті орнату қалқасы жаңадан әзірленді. Сонымен қатар, драйверді орнатудың теңдестірілген архитектурасын пайдалану үшін бүкіл шкафтың қаттылығы күшейтілді. Қажетсіз діріл мен шуды мүмкіндігінше толығымен жою үшін коаксиалды динамикті құрайтын бөліктердің әрқайсысының күші мен пішіні мұқият қаралды. Сонымен қатар, шкафтың ішінде дыбыс жолының құрылымы бар. Бұл жаңа және бірегей құрылым резонанс шыңын тудыратын тұрақты толқындарды тиімді жояды.
Осы мақсатта алдыңғы SB-G90 үлгісімен қабылданған теңдестірілген драйверді орнату архитектурасы кең CAE талдауы арқылы одан әрі оңтайландырылды және динамик блоктарын қауіпсіз орнату үшін динамикті орнату қалқасы жаңадан әзірленді. Сонымен қатар, драйверді орнатудың теңдестірілген архитектурасын пайдалану үшін бүкіл шкафтың қаттылығы күшейтілді. Қажетсіз діріл мен шуды мүмкіндігінше толығымен жою үшін коаксиалды динамикті құрайтын бөліктердің әрқайсысының күші мен пішіні мұқият қаралды. Сонымен қатар, шкафтың ішінде дыбыс жолының құрылымы бар. Бұл жаңа және бірегей құрылым резонанс шыңын тудыратын тұрақты толқындарды тиімді жояды.

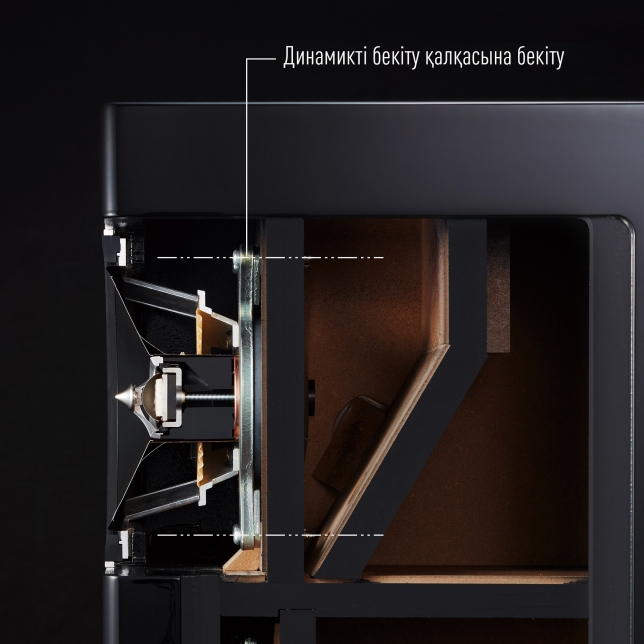

Драйверді орнатудың теңгерімді архитектурасы
![Драйверді орнатудың теңгерімді архитектурасы](/content/dam/pim/kz/kk/SB/SB-G90/SB-G90M2E/ast-2382668.jpg.pub.thumb.644.644.jpg)
CAE көмегімен желдеткіш саңылауларды жақсарту және қаттылық деңгейін арттыру үшін бір бөліктен тұратын вуфер мөлшерінің қалқасының төменгі тақтаға енуіне мүмкіндік беру арқылы динамик орнату қалқасынан туындайтын қажетсіз діріл одан әрі азайтылды. Сонымен қатар, оңтайландырылған желдеткіш саңылаулар күшейтілген жауап беру үшін динамиктердің артқы жағынан шығатын дыбыстың таралуын жақсартады. Оған қоса, өзара кедергіні жою үшін коаксиалды динамикті орнату қалқасы вуфер орнату қалқасынан бөлінген.
Олар бірге дыбыстың анықтығын және дыбыс өрісінің үш өлшемді көрсетілімін одан әрі жақсартады.
Олар бірге дыбыстың анықтығын және дыбыс өрісінің үш өлшемді көрсетілімін одан әрі жақсартады.
Тұрақты толқынды тоқтату құрылымы
![Тұрақты толқынды тоқтату құрылымы](/content/dam/pim/kz/kk/SB/SB-G90/SB-G90M2E/ast-2382669.jpg.pub.thumb.644.644.jpg)
Тұрақты толқын деп аталатын резонанс әдетте динамик корпусының ішінде корпус өлшемімен анықталған белгілі бір жиіліктегі дыбыс арқылы жасалады. Тұрақты толқынды жоюдың ең кең таралған әдісі — корпустың ішіне дыбысты сіңіретін материалды орнату. Дегенмен, дыбысты сіңіретін материал сонымен бірге тұрақты толқын тудыратын жиіліктен басқа жиіліктердегі дыбысты сіңіретіндіктен, ол шығарылатын дыбыстың динамизмін немесе жарқындығын біршама жояды.
Қарсы шара ретінде, вуфер корпусының төменгі жағында тұрақты толқындарды бағыттайтын дыбыс жолының құрылымы қамтамасыз етілген. Қарсы шара ретінде, вуфер корпусының төменгі жағында тұрақты толқындарды бағыттайтын дыбыс жолының құрылымы қамтамасыз етілген. Дыбысты сіңіретін материал дыбыс жолындағы дыбыс жылдамдығы ең жылдам болатын орында орнатылады. Бұл дыбыс сіңіретін материалдың ең аз мөлшерімен резонанстың шыңдық мәндерінің себебі болып табылатын тұрақты толқындарды тиімді жоюға мүмкіндік береді. (Патенттелген)
Бұл құрылым музыканы дәл ойнату үшін қажет бүкіл ақпаратты пайдалануға мүмкіндік береді, осылайша динамик жүйесі жарқынырақ және табиғирақ орташа және төмен жиілікті дыбысты шығарады.
Қарсы шара ретінде, вуфер корпусының төменгі жағында тұрақты толқындарды бағыттайтын дыбыс жолының құрылымы қамтамасыз етілген. Қарсы шара ретінде, вуфер корпусының төменгі жағында тұрақты толқындарды бағыттайтын дыбыс жолының құрылымы қамтамасыз етілген. Дыбысты сіңіретін материал дыбыс жолындағы дыбыс жылдамдығы ең жылдам болатын орында орнатылады. Бұл дыбыс сіңіретін материалдың ең аз мөлшерімен резонанстың шыңдық мәндерінің себебі болып табылатын тұрақты толқындарды тиімді жоюға мүмкіндік береді. (Патенттелген)
Бұл құрылым музыканы дәл ойнату үшін қажет бүкіл ақпаратты пайдалануға мүмкіндік береді, осылайша динамик жүйесі жарқынырақ және табиғирақ орташа және төмен жиілікті дыбысты шығарады.
Басқа технологиялар
Корпустың ішінде, динамикті бекіту қалқасы берік көлденең құрылымды қамтамасыз ету және қажетсіз резонансты жою үшін бүйірлік қатайту тақтасымен біріктірілген.
![Қаттылығы жоғары корпус](/content/dam/pim/kz/kk/SB/SB-G90/SB-G90M2E/ast-1428790.jpg.pub.jpg)

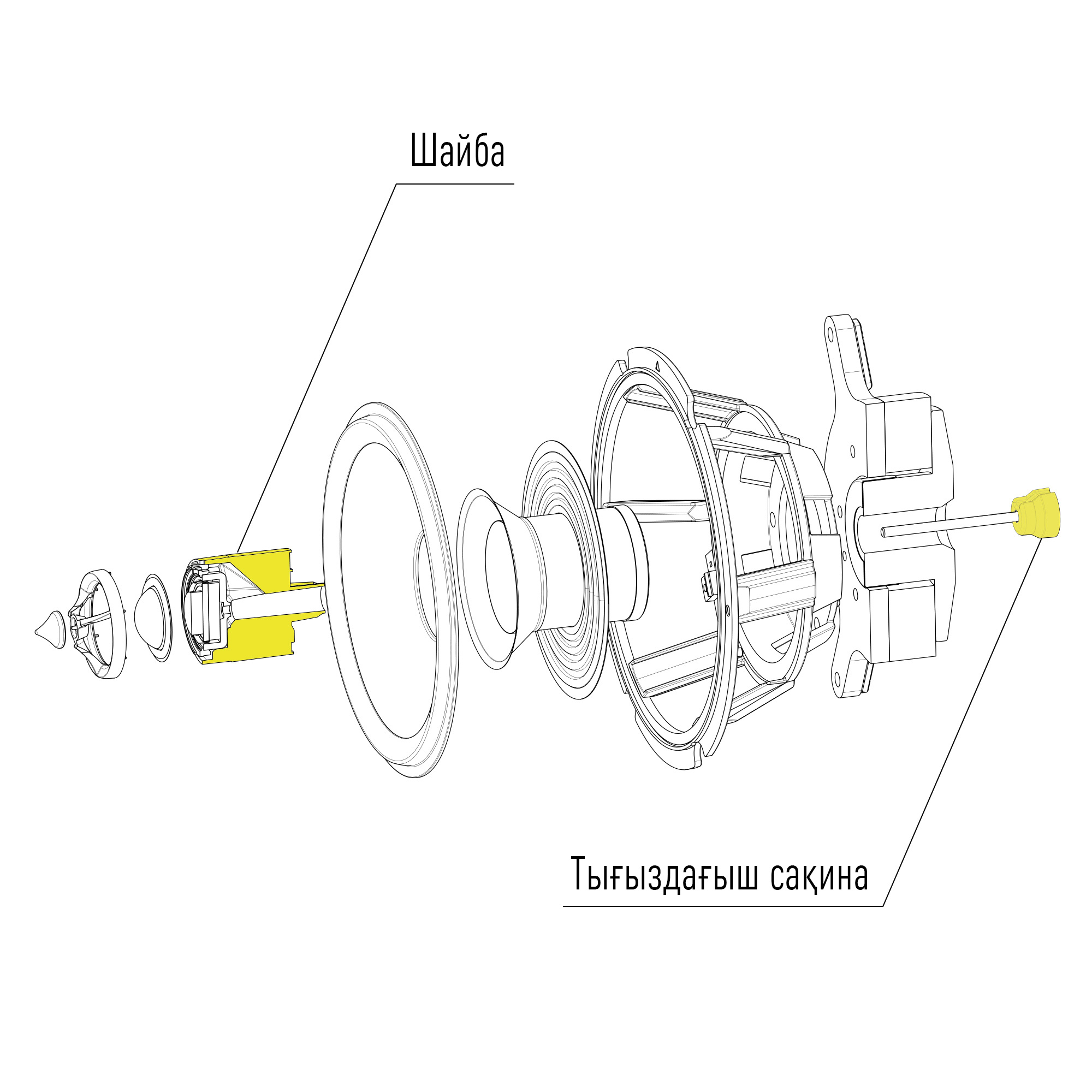

Дыбыс кескінінің дәл локализациясына қол жеткізу үшін қалаусыз діріл мен шуды жою үшін аралық бөлшектер мен сым штепсельдері сияқты құрылымдық бөліктер жан-жақты талданды.
![Жоғары талданған және оңтайландырылған құрамдас бөліктер](/content/dam/pim/kz/kk/SB/SB-G90/SB-G90M2E/ast-2382664.jpg.pub.jpg)
Екі ұзын инсульт 16 см фуфер қондырғысы орнатылған. Магниттік тізбекте қос магнит, ұзын дауыс катушкасы және мыс сақинасы бар, ол жеткілікті қозғалтқыш қуатын береді.
![Төмен бұрмалау және ұзақ инсульт 16 см Вуфер](/content/dam/pim/kz/kk/SB/SB-G90/SB-G90M2E/ast-1428792.jpg.pub.jpg)
Вуфер мен орташа/жоғары диапазондағы құрылғы вуфердің орташа/жоғары диапазондағы әсерін жою үшін бөлек күшейткіштермен басқарылады. Бұл анық және мөлдір дыбысты жүзеге асырады.
![Қос сымды динамик клеммасы](/content/dam/pim/kz/kk/SB/SB-G90/SB-G90M2E/ast-1428793.jpg.pub.jpg)
Шабыт алыңыз
Сипаттамалар

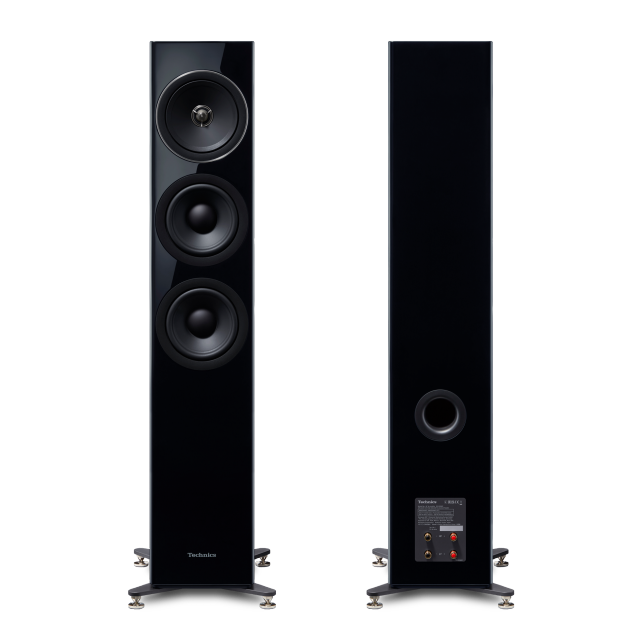

![SB-G90M2 динамик жүйесі фотосуреті](/content/dam/pim/kz/kk/SB/SB-G90/SB-G90M2E/ast-1407486.png.pub.thumb.644.644.png)
Өлшемі мен салмағы
- Биіктігі
- 1114mm
- Ені
- 292mm
- Тереңдігі
- 366mm
- Салмағы
- 35kg
*Шамамен
Сызықтық фазалық тығыны бар жетілдірілген фазалық дәлдік драйвері
Тегіс ағынды диафрагма
Теңгерімді драйверді орнату архитектурасы бар үнсіз құрылыс
Қаттылығы жоғары шкаф және тұрақты толқынды тоқтату құрылымы
Төмен бұрмалау және ұзақ инсульт 16 см Вуфер
Қос сымды динамик клеммасы
Түр
-
3 жақты 4 динамикті басс рефлексі (коаксиалды 2 жақты орташа диапазон/кіріктірілген твиттер)
Динамик бірліктері
-
Вуфер
-
16 см (6½") Конус түрі x 2
-
-
Орташа диапазон / твиттер
-
16 см (6½") Конус түрі x 1 / 2,5 см (1") Күмбез түрі x 1
-
Кедергі
-
4Ω
Кіріс қуаты (IEC)
-
100 Вт (номиналды), 200 Вт (макс.)
Ұсынылатын күшейткіш қуаты
-
40 - 200 Вт (динамик IEC60268-5 қысқа мерзімді макс сынағы арқылы сыналған)
Дыбыс қысымының деңгейі
-
86 дБ / 2,83 В (м)
83 дБ/Вт(м)
Жиілік диапазоны
-
33Гц - 90кГц (-10дБ)
Кроссовер жиіліктері
-
500Гц, 3,4кГц
Өлшемдері (ені x Y x D)
-
292 мм × 1114 мм × 366 мм (шыбықтарды қосқанда)
Салмағы (бірлік үшін)
-
Шамамен 35 кг
Аксессуарлар
-
Spike x 4, Spike shoe x 4, Spacer x 4, Негіз тақтасы x 4, Негіз пластинасының бұрандасы x 12, Резеңке табан x 4, Қысқа сымдар x 2, Динамик торы x 1, Тазалау шүберегі x 1, Пайдаланушы нұсқаулығы x 1,
