Tinklo garso stiprintuvas SU-GX70

SU-GX70

„Grand Class“ tinklo garso stiprintuvas

Šiuolaikiškiausio lygio integracija taikant visiškai skaitmenines „Technics“ technologijas – tai geriausias svetainei sukurtas garso centras, leidžiantis be trukdžių mėgautis garso ir vaizdo įrašais bei muzika.
SU-GX70

Funkcijos

Visiškai skaitmeninis stiprintuvas, „JENO Engine“ (angl. Jitter Elimination and Noise-shaping Optimisation)

Visiškai skaitmeninis stiprintuvas, „JENO Engine“ (angl. Jitter Elimination and Noise-shaping Optimisation)
SU-GX70 naudoja visiškai skaitmeninį stiprintuvą su garsiąja „Technics“ skaitmenine garso technologija. Skaitmeninė perdavimo sistema apdoroja signalus skaitmeniniu būdu per visus etapus, pradedant įvestimi ir baigiant išvestimi. Palyginti su analoginiu perdavimu, ši sistema nėra tokia jautri signalo pablogėjimui dėl išorinio triukšmo, todėl užtikrinamas tikslesnis signalo perdavimas. Tikslus signalo apdorojimas ne tik užtikrina didelės raiškos skaitmeninį garsą, bet taip pat perteikia analoginiams įrašams būdingą švelnią tekstūrą.
Be to, „JENO Engine“ naudojamas ARC (garso grįžimo kanale), pirmą kartą sumontuotame „Technics“ produkte. Tai padeda sumažinti garso kokybės prastėjimą, kurį sukelia skaitmeninių garso signalų perdavimo fluktuacijos (S/PDIF), ir užtikrinti neprilygstamą televizijos garso aiškumo lygį.

Idealus impulso atsakas per LAPC
(nuo įkrovos priklausantį fazės kalibravimą)

Idealus impulso atsakas per LAPC (nuo įkrovos priklausantį fazės kalibravimą)
Garsiakalbio varža keičiasi su kiekvienu dažniu, o norint paleisti garsiakalbius be garsiakalbio charakteristikų poveikio, reikalingas stiprintuvas. Tačiau įprasti skaitmeniniai stiprintuvai jungiami prie garsiakalbių per žemo dažnio filtrą išėjimo stadijoje, todėl juos dar stipriau veikia garsiakalbio varžos charakteristikos. Be to, nors įprastų stiprintuvų amplitudės charakteristikos dėl neigiamo grįžtamojo ryšio buvo pagerintos, fazės charakteristikų pagerinti nepavyko.

Taigi sukūrėme adaptyvųjį garsiakalbio varžos optimizavimo algoritmą, kuris koreguoja idealų impulsinį atsaką, apdorodamas skaitmeninį signalą atliekant stiprintuvo dažnio amplitudės-fazės charakteristikų matavimą, kai garsiakalbiai yra prijungti. Šis būdas leidžia išlyginti amplitudės ir fazės dažnio charakteristikas, ko anksčiau nepavyko padaryti stiprintuvais, taip pat sukuria garsą su turtinga erdvine išraiška.

Dviejų maitinimo grandinių sistema

Dviejų maitinimo grandinių sistema
Maitinimo tiekimo dizainas ypač svarbus garso sistemoms, kuriose yra stiprintuvų, skaitmeninių grandinių ir kitų panašių komponentų. Siekiant pašalinti bet kokį neigiamą poveikį stiprintuvui, SU-GX70 stiprintuvo grandinėms naudojamas specialus maitinimo tiekimas, kuris nėra susietas su jokiomis kitomis grandinėmis. Tie patys elektrolitiniai kondensatoriai, sumontuoti moderniausiuose modeliuose, naudojami ir specialiajame maitinimo stiprintuvui tiekime ir galios stiprintuvo komponentuose.

SU-GX70 naudojamas apytikriai 130 kHz sparčiojo perjungimo maitinimo šaltinis. Didinant perjungimo dažnį, sumažinami triukšmo trikdžiai muzikos atkūrimo juostos plotyje. Tai leidžia naudoti labai jautraus reagavimo maitinimo šaltinį muzikos signalams ir užtikrinta galingą garsiakalbio spartą.

Aukštos kokybės garsas per žemo poveikio HDMI garso išvestį

Aukštos kokybės garsas per žemo poveikio HDMI garso išvestį
Kad SU-GX70 gautų garso signalus per HDMI ARC (garso grįžimo kanalą), dėl specifikacijų vaizdo signalai visų pirma turi būti siunčiami iš SU-GX70. Vis dėlto šių signalų išvestis gali kelti nepageidaujamą triukšmą.
Vaizdo signalai iš SU-GX70 siunčiami mažesne sparta, o kiekvieno pikselio spalvos skaitmeninė vertė nustatoma kaip nulis. Tai užtikrina, kad HDMI siųstuvų ir imtuvų sąveikos apkrovos būtų žemos, taip apsisaugant nuo nepageidaujamo vaizdo signalų sukeliamo triukšmo. Tai dar labiau sumažina bet kokį poveikį garso kokybei. Be to, perduodant signalus iš televizoriaus į „JENO Engine“ trumpiausiu galimu keliu dar mažiau juntamas fliuktuacijų poveikis. Šis mechanizmas – unikali „Panasonic“ / „Technics“, HDMI licencijos turėtojų, ypatybė.

Gryno sustiprinimo režimas

Gryno sustiprinimo režimas
Pasirinkus gryno sustiprinimo režimą, išjungus tinklui ir HDMI grandinėms tiekiamą maitinimą sumažėja įrenginio ar antenos sukeliamas triukšmas. Tai užtikrina, kad atkurta muzika skambėtų dar aiškiau.
*Tinklą ir HDMI grandines taip pat galima išjungti atskirai.

Analoginė įvestis naudojant diskretinio stiprintuvo grandines

Analoginė įvestis naudojant diskretinio stiprintuvo grandines
SU-R1000 naudota grandinė buvo perprojektuota ir pritaikyta naudoti SU-GX70 kaip diskretinio stiprintuvo grandinė, išlaikant tą patį simetrišką išdėstymą.
Be to, pritaikytos to paties lygio kaip ir naudotosios SU-R1000 aukštos kokybės garso sistemos dalys, tokios kaip mažo triukšmo FET, plonos plėvelės rezistoriai, plėveliniai kondensatoriai ir elektrolitiniai kondensatoriai. Tokiu būdu įrenginys suderinamas iki smulkiausių detalių.

Neribotos įvesties galimybės, įvairios tinklo funkcijos

Su naujove – integruotu HDMI ARC, žemo poveikio HDMI vaizdo išvestis suteikia naudotojams galimybę mėgautis aukštos kokybės muzika ir garsu iš vaizdo šaltinio.
Aukštos kokybės muzika ir garsas iš vaizdo šaltinio

SU-GX70 palaiko įvairius muzikos šaltinius, įskaitant radiją, analogines įvestis (PHONO(MM)/LINE), optines skaitmenines įvestis (pvz., TV), bendraašę skaitmeninę įvestį ir USB įvestį.
Suderinamas su įvairiais muzikos šaltiniais

SU-GX70 geba belaidžiu būdu atkurti aukštos kokybės muziką iš šaltinių, esančių išmaniajame telefone, planšetėje ar kompiuteryje. Palaikoma ne tik „Bluetooth®“ ir „AirPlay2“, bet ir „Spotify Connect®“, interneto radijas ir „Chromecast built-in™“, tad tik per SU-GX70 galima naudotis plačiu muzikos transliavimo paslaugų spektru.
Mėgaukitės aukštos kokybės garsu be laidų

Gaukite idėjų

Specifikacijos

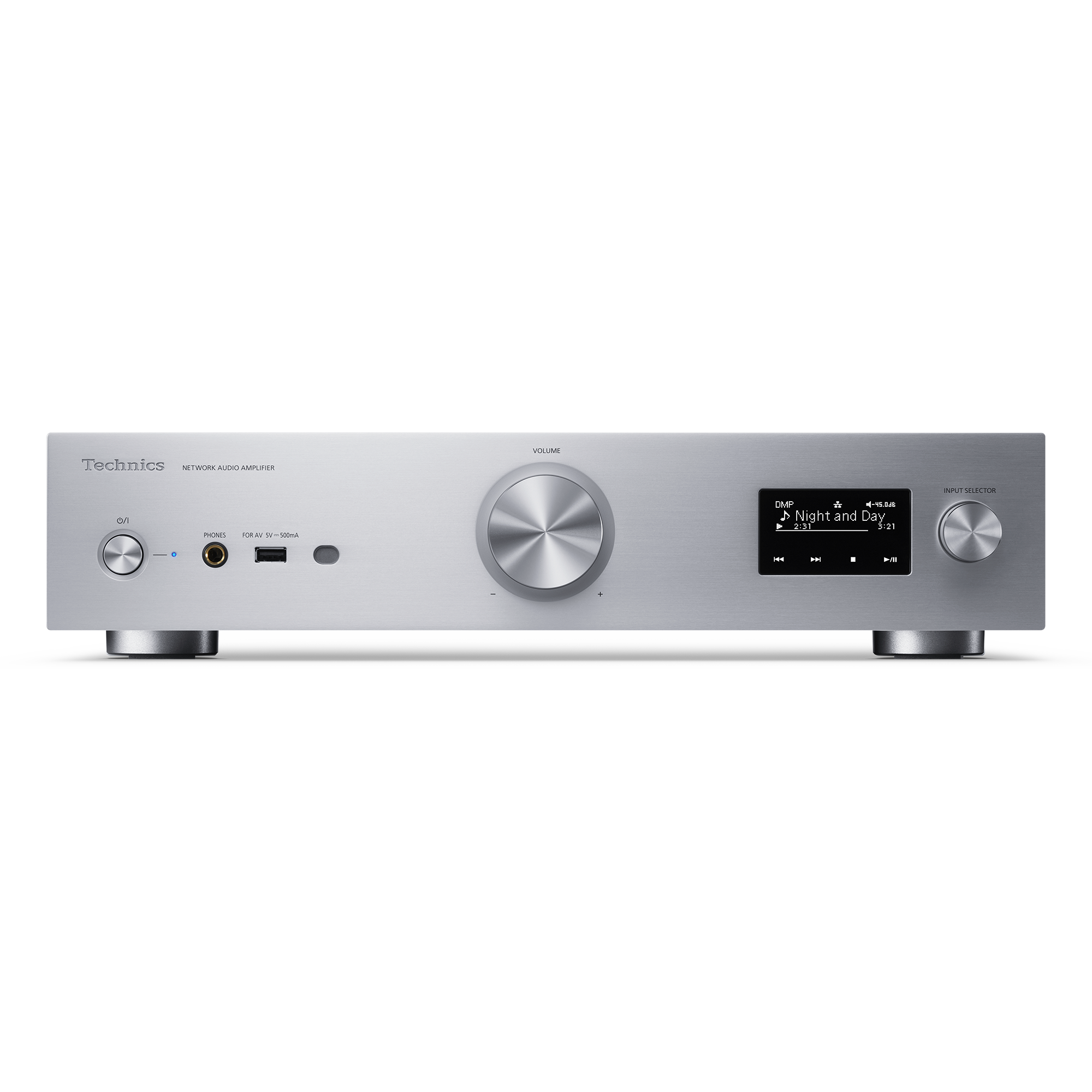

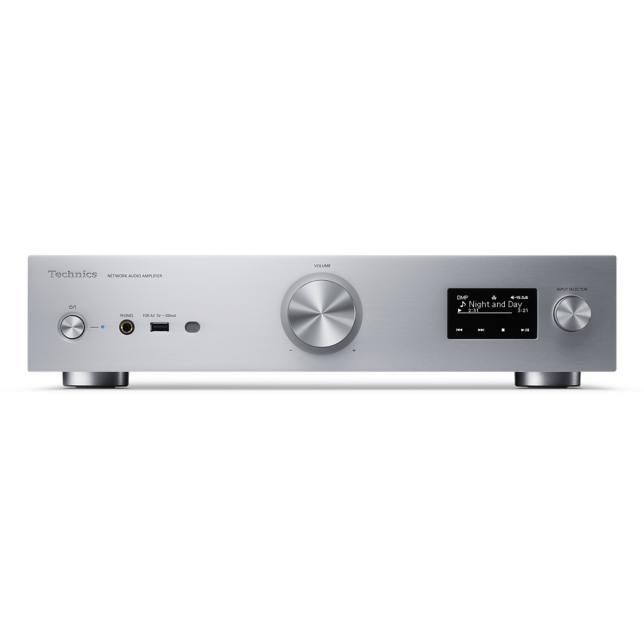

Nuotrauka Tinklo garso stiprintuvas SU-GX70

Dydis ir svoris

Aukštis
98mm
Plotis
430mm
Gylis
368mm
Svoris
6.6kg

*Apie
„Bluetooth®“ žodinis ženklas ir logotipai priklauso „Bluetooth SIG, Inc.“. „Panasonic Corporation“ ir šiuos prekių ženklus naudoja pagal licenciją. Kiti prekių ženklai ir firminiai pavadinimai priklauso jų savininkams.
Naudojamas „Works with Apple“ ženklelis reiškia, kad priedas sukurta naudoti būtent su ženklelyje nurodyta technologija ir yra gavęs programuotojų sertifikatą dėl atitikties „Apple“ efektyvumo standartams.
„Apple“ ir „AirPlay““ yra „Apple Inc.“ prekių ženklai, registruoti JAV ir kitose šalyse. Produktas suderinamas su „AirPlay 2“. Reikalinga „iOS 11.4“ arba naujesnė versija.
„Wi-Fi CERTIFIED™“ logotipas yra „Wi-Fi Alliance®“ sertifikavimo ženklas. „Wi-Fi Protected Setup™“ logotipas yra „Wi-Fi Alliance®“ sertifikavimo ženklas.
„Google“, „Google Home“ ir „Chromecast built-in“ yra „Google LLC“ prekių ženklai. „Google Assistant“ neveikia tam tikrose šalyse ir tam tikromis kalbomis.

Visiškai skaitmeninis stiprintuvas, „JENO Engine“ (angl. Jitter Elimination and Noise-shaping Optimisation)

Idealus impulso atsakas per LAPC
(nuo įkrovos priklausantį fazės kalibravimą)

Dviejų maitinimo grandinių sistema

Aukštos kokybės garsas per žemo poveikio HDMI garso išvestį

Gryno sustiprinimo režimas

Analoginė įvestis naudojant diskretinio stiprintuvo grandines

Output Power

  • 40W+40W(1kHz,T.H.D.1.0%,8Ω,20kHz LPF)
    80W+80W(1kHz,T.H.D.1.0%,4Ω,20kHz LPF)

Load Impedance

  • 4Ω-16Ω

Frequency Response

  • PHONO (MM)

    • 20Hz - 20kHz ( RIAA DEVIATION ±1dB, 4Ω )

  • LINE

    • 20Hz - 40kHz ( -3dB, 4Ω )

  • DIGITAL

    • 20Hz - 80kHz ( -3dB, 4Ω )

Input Sensitivity / Input Impedance

  • PHONO (MM)

    • 2.0 mV / 47 kΩ

  • LINE

    • 200 mV / 23 kΩ

Analogue Input Terminal

  • LINE x 2
    PHONO (MM) x1

Digital Input Terminal

  • Optical digital x2
    Coaxial digital x1
    USB-A x1
    USB-B x1

Analogue Output Terminal

  • PRE OUT x1

Digital Output Terminal

  • HDMI ARC

Headphone Output

  • Yes, Stereo Φ6.3 mm

USB-A

  • USB Audio Class Specification

    • USB 2.0 High-speed
      USB Mass Storage class

  • iPod/iPhone/iPad

    • No

  • Support Codec

    • WAV
      • Yes (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz / 16, 24, 32 bit)
    • FLAC
      • Yes (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz / 16, 24 bit)
    • DSD
      • Yes (2.8 MHz, 5.6 MHz, 11.2 MHz)
    • AIFF
      • Yes (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz / 16, 24, 32 bit)
    • ALAC
      • Yes(32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz / 16, 24 bit)
    • AAC
      • Yes (32, 44.1, 48, 88.2, 96 kHz/16-320kbps)
    • MP3
      • Yes (32, 44.1, 48 kHz / 16-320 kbps)

PC(USB-B)

  • USB Audio Class Specification

    • USB 2.0 High-speed
      USB Audio Class 2.0, Asynchronous mode

  • Support Codec

    • LPCM
      • Yes (32, 44.1, 48, 88.2, 96, 176.4, 192 352.8, 384 kHz / 16, 24, 32 bit)
    • DSD
      • Yes (2.8 MHz, 5.6 MHz, 11.2 MHz)

  • DSD contol mode

    • ASIO Native mode, DoP mode

MQA Decorder

  • Yes

LAN(DMR)

  • WAV

    • Yes (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz / 16, 24, 32 bit)

  • FLAC

    • Yes (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz / 16, 24 bit)

  • DSD

    • Yes (2.8 MHz, 5.6 MHz, 11.2 MHz)

  • AIFF

    • Yes (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz / 16, 24, 32 bit)

  • ALAC

    • Yes (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz / 16, 24 bit)

  • AAC

    • Yes (32, 44.1, 48, 88.2, 96 kHz/16-320kbps)

  • MP3

    • Yes (32, 44.1, 48 kHz / 16-320 kbps)

Ethernet Interface

  • LAN (100BASE-TX/10BASE-T)

Wi-Fi

  • IEEE 802.11a/b/g/n/ac/ax
    2.4 GHz band / 5 GHz band

Chromecast built-in

  • Yes

AirPlay 2

  • Yes

Bluetooth® (Support codec)

  • Yes (AAC, SBC)

Tuner

  • DAB/DAB+/FM

Power Supply

  • AC 220 V - 240 V,50/60 Hz

Power Consumption

  • 63W

Dimensions (W x H x D)

  • 430 mm × 98 mm × 368 mm

Weight

  • Approx. 6.6 kg

Accessories

  • AC Cord, DAB Indoor Antena, Remote Control, Batteries for Remote Control, Owner's Manual
