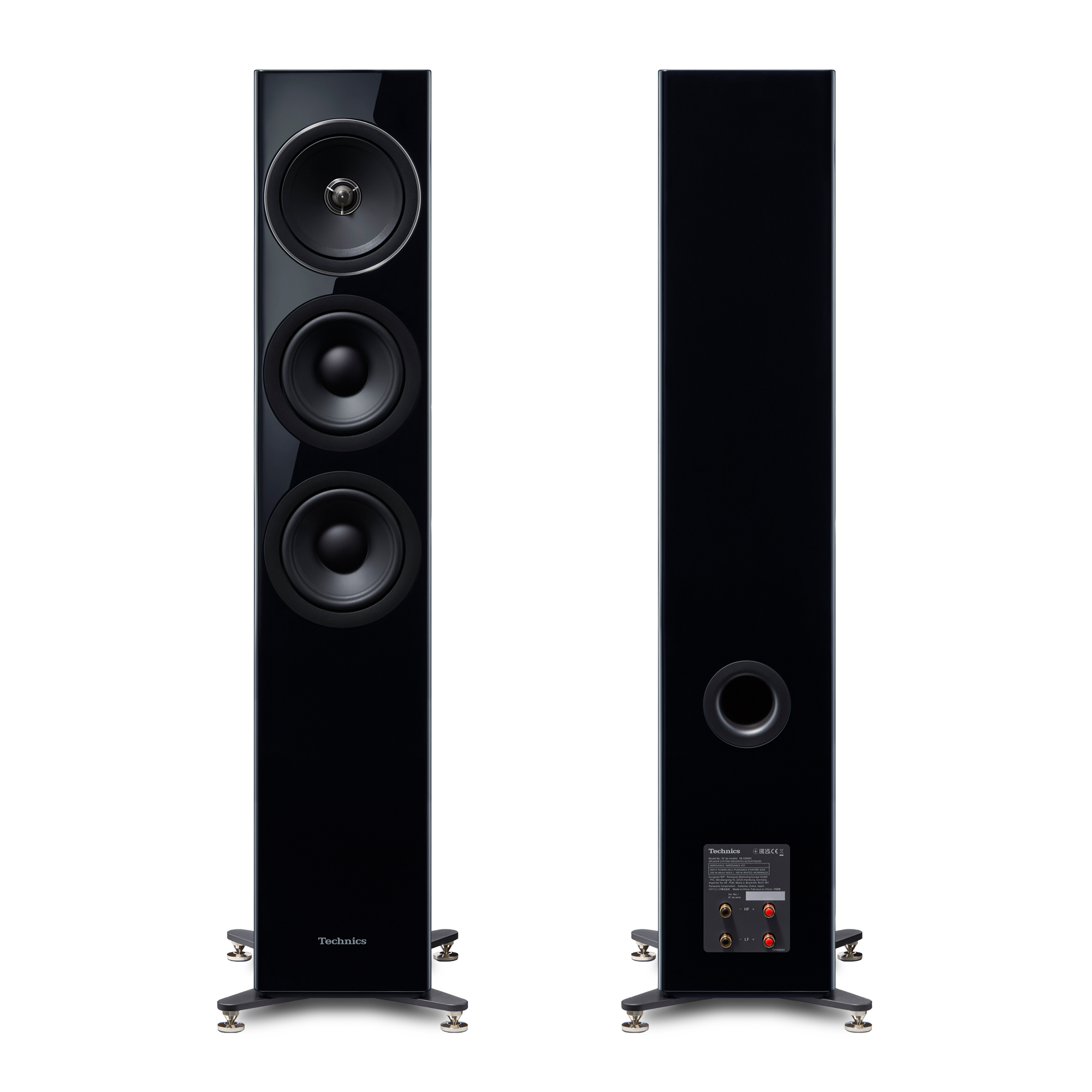

System głośnikowy SB-G90M2

Przy reprodukcji dźwięku w pełni oddającego efekty przestrzenne czoło fali dźwiękowej emitowanej przez głośnik powinno być dopasowane do dowolnej pozycji słuchacza. Jednym z idealnych sposobów osiągnięcia tego jest koncepcja punktowego źródła dźwięku.
Aby urzeczywistnić odtwarzanie punktowego źródła dźwięku, wdrożono konfigurację koncentryczną, a następnie połączono ją z korektorem fazy liniowej o oryginalnym kształcie w celu wyrównywania faz oraz z membraną o płynnym przejściu w formie płytkiej membrany o gładkich krawędziach w celu minimalnego odbijania dźwięku.

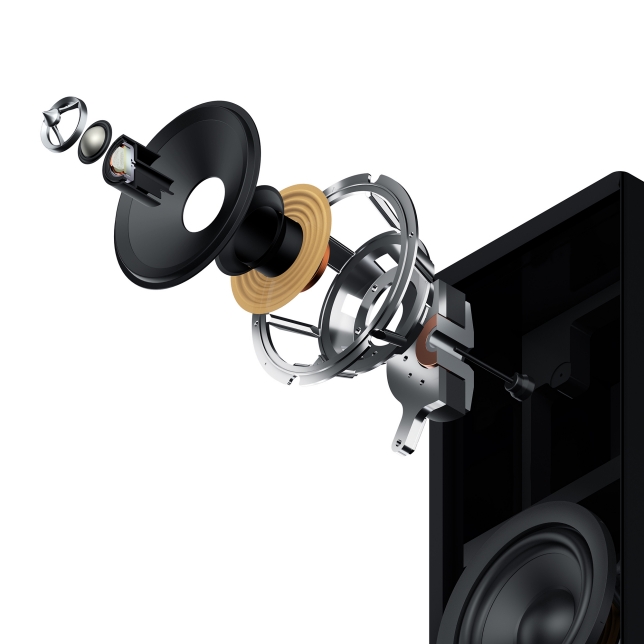

Koncentryczny dwudrożny zespół głośnikowy SB-G90M2 został opracowany na nowo w celu odtwarzania zakresu od średnich do wysokich częstotliwości, aby urzeczywistniać wyraźną lokalizację obrazu dźwiękowego oraz dźwięk wysokiej jakości. Pozwala to odtwarzać płynną, bogatą w emocje muzykę, czerpiąc pełnymi garściami z koncepcji punktowego źródła dźwięku i fazy liniowej, do których realizacji niezłomnie dąży firma Technics.

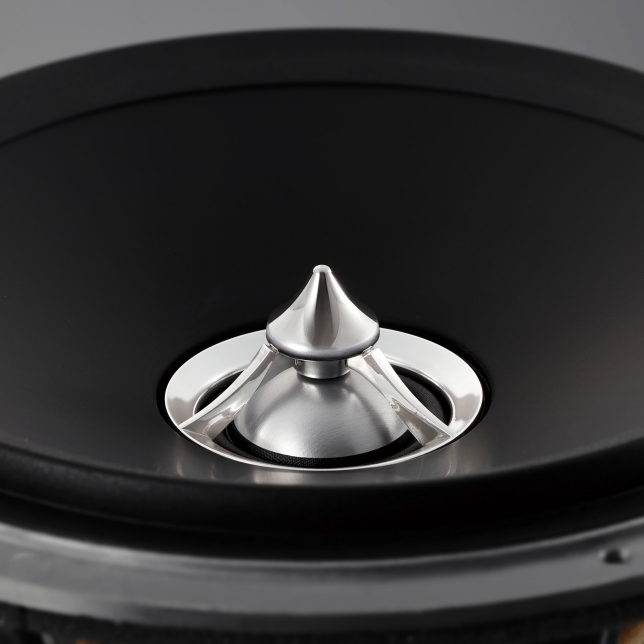

Korektor akustyczny o oryginalnym kształcie znajduje się na przedniej części membrany głośnika wysokotonowego i zapewnia możliwość odtwarzania dźwięku o wysokiej rozdzielczości oraz szeroką scenę dźwiękową.

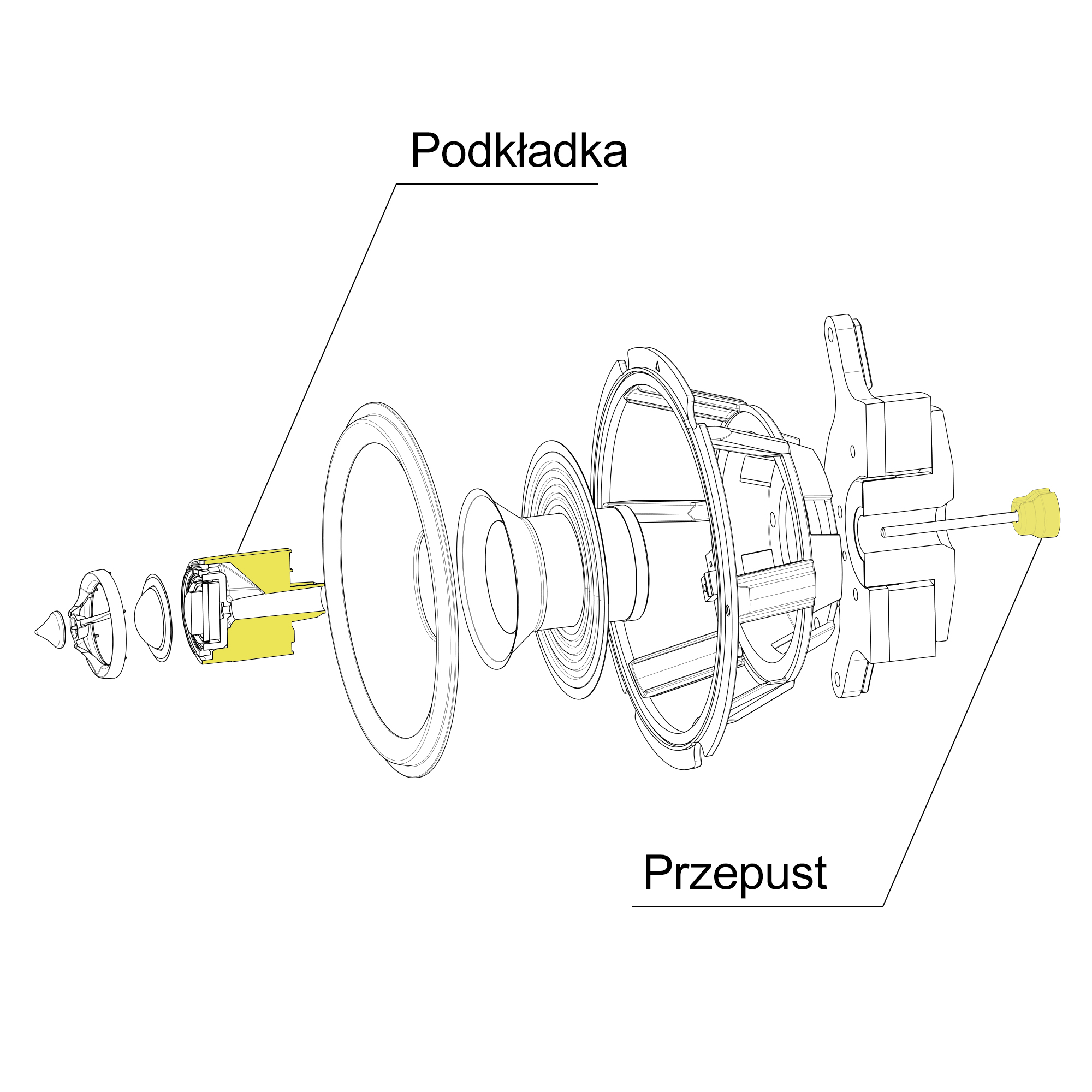

Końcówka korektora fazy liniowej jest wykonana z mosiądzu o wysokiej sztywności i gęstości. Zapobiega ona zbędnym drganiom korektora powodowanym przez wibracje głośnika średniotonowego, zapewniając tym samym czysty dźwięk o niskim poziomie zniekształceń.

Gdy fala dźwięku rozchodzi się po nierównej powierzchni, jej czoło staje się zaburzone przez nierówności tej powierzchni, co z kolei pogarsza charakterystykę częstotliwościową. To w szczególności wpływa na charakterystykę wysokich częstotliwości o krótkich długościach fal.

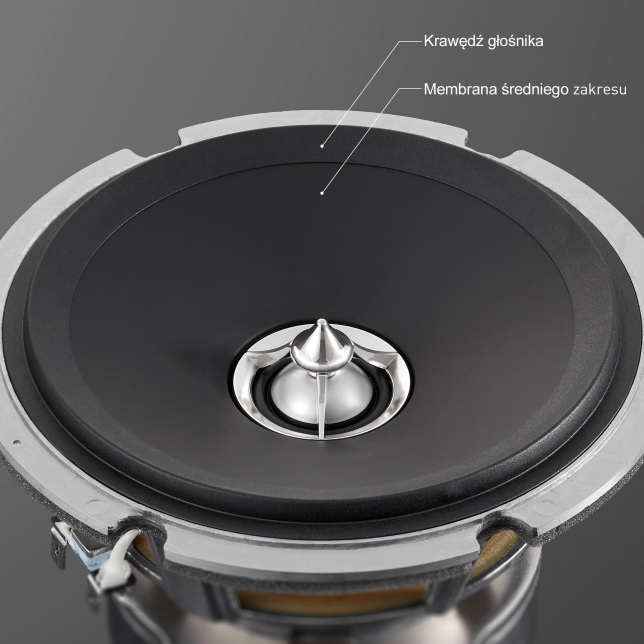

Membrana głośnika średniozakresowego, który stanowi część koncentrycznego zespołu głośnikowego, ma płytki kształt o gładkich krawędziach, co redukuje odbicia dźwięku i minimalizuje zakłócenie dźwięków emitowanych z membrany. Rezultatem jest doskonałe pasmo przenoszenia, znakomita charakterystyka fazy i szeroka kierunkowość.
Ta konfiguracja zapewnia szeroką scenę dźwiękową oraz płynny i bogaty zakres częstotliwości od średnich do wysokich.

Aby odtwarzać brzmienie muzyki z wysokim współczynnikiem stosunku sygnału do szumu, należy całkowicie wyeliminować źródła wszelkich niepożądanych lub niechcianych dźwięków.
W tym celu architektura zrównoważonego montażu głośnika zastosowana w poprzednim modelu SB-G90 została dodatkowo zoptymalizowana przez szeroko zakrojoną analizę CAE. Opracowano też na nowo odgrodę mocowania głośnika, aby zapewnić bezpieczny montaż głośników. Dodatkowo wzmocniono sztywność całej obudowy, aby móc korzystać z zalet architektury zrównoważonego montażu głośnika. Wytrzymałość i kształt poszczególnych części składowych głośnika koncentrycznego została drobiazgowo przeanalizowana w celu wyeliminowania niepożądanych drgań i hałasów tak dalece, jak jest to możliwe. Do tego wewnątrz obudowy znajduje się struktura ścieżki dźwięku. Ta nowa i unikatowa konstrukcja skutecznie eliminuje fale stojące, które powodują zwiększony rezonans.

Niepożądane drgania generowane przez odgrodę mocowania głośnika zostały jeszcze bardziej zredukowane przez ulepszenie otworów wentylacyjnych przy użyciu CAE oraz zapewnienie jednoczęściowej odgrodzie mocowania głośnika niskotonowego wejścia w dolną płytę w celu osiągnięcia wyższej sztywności. Ponadto zoptymalizowane otwory wentylacyjne ulepszają rozprowadzanie dźwięku emitowanego z tylnych boków głośnika, co w rezultacie przekłada się na lepszą reakcję. Dodatkowo odgroda mocowania głośnika koncentrycznego jest oddzielona od odgrody mocowania głośnika niskotonowego, co eliminuje wzajemne interferencje.
To wszystko razem jeszcze bardziej wzbogaca wyrazistość dźwięku i trójwymiarową prezentację pola dźwiękowego.

Rezonans nazywany falą stojącą jest zwykle generowany wewnątrz obudowy głośnika przez dźwięk o określonej częstotliwości uwarunkowany rozmiarem obudowy. Najczęstszą metodą eliminowania fali stojącej jest zainstalowanie materiału dźwiękochłonnego wewnątrz obudowy. Jednak, ponieważ materiał dźwiękochłonny absorbuje także dźwięk o częstotliwościach innych niż ta, która generuje falę stojącą, powoduje to do pewnego stopnia zmniejszenie dynamiki lub wyrazistości odtwarzanego dźwięku.
Aby temu przeciwdziałać, na dole obudowy głośnika niskotonowego znajduje się struktura ścieżki dźwięku do odprowadzania fal stojących. Aby temu przeciwdziałać, na dole obudowy głośnika niskotonowego znajduje się struktura ścieżki dźwięku do odprowadzania fal stojących. Materiał dźwiękochłonny jest zainstalowany na ścieżce dźwięku w tym miejscu, gdzie dźwięk osiąga najwyższą prędkość. Pozwala to skutecznie usuwać fale stojące, które są przyczyną nagłych wzrostów rezonansu, przy zastosowaniu minimalnej ilości materiału dźwiękochłonnego. (Opatentowane)
Taka konstrukcja pozwala wykorzystać wszystkie informacje niezbędne do dokładnego odtwarzania muzyki, dzięki czemu system głośników emituje bardziej żywy i naturalny dźwięk o średniej i niskiej częstotliwości.
