System gramofonowy z napędem bezpośrednim SL-1000R

SL-1000R

klasy referencyjnej

Funkcje

Bezrdzeniowy silnik z napędem bezpośrednim

Concept of Direct Drive Motor
Serce gramofonu bazuje na ulepszonym bezrdzeniowym silniku z napędem bezpośrednim, który został opracowany dla modelu SL-1200G wprowadzonego na rynek w 2016 roku. Dwucewkowy, bezrdzeniowy silnik napędu bezpośredniego z podwójnym wirnikiem, który został zaprojektowany od podstaw specjalnie do tego celu, ma cewki po obu stronach 12-biegunowego i 18-cewkowego napędu oraz wystarczająco duży moment obrotowy, aby napędzać talerz o dużej masie (około 7,9 kg). Przesunięcie cewek o 60 stopni po obu stronach poprawiło sztywność podstawy, tłumiąc drobne wibracje i redukując samoindukcyjność. Te udoskonalenia zapewniły stabilne obroty o kołysaniu i drżeniu mniejszym niż 0,015%, co jest uważane za granicę pomiaru. Również łożyska oporowe wspierające talerz o dużej masie wykorzystują specjalny plastik konstrukcyjny, aby zapewnić zarówno wysoką sztywność, jak i niezawodność.

Tłumienie niepożądanych wibracji silnika

Concept of Suppressing Unwanted Motor Vibration
Silnik opracowany dla modelu SL-1200G posłużył jako platforma dla silnika z napędem bezpośrednim. Podwójna cewka, wzmocnione łożyska oporowe i rama o zwiększonej sztywności umożliwiły stabilizację silnika z nisko położonym środkiem ciężkości. Umieszczenie dwóch ciężarów ze stali nierdzewnej o wysokiej sztywności i wysokim ciężarze właściwym w dolnej części ramy umożliwiło zachowanie sztywności i nisko położonego środka ciężkości. Zapobiega to niepożądanym drganiom i pomaga uzyskać niesamowitą precyzję obrotów oraz poprawić stosunek sygnału do szumu.

Talerz gramofonu o dużej masie

Talerz gramofonu o dużej masie, Wykres przedstawiający właściwości tłumienia drgań
Mosiężny talerz gramofonu o grubości 10 mm wyposażono dodatkowo w ciężary z wolframu, które mają wyjątkowo wysoką masę właściwą i są trudne do obróbki. Masa mosiężna jest laminowana na odlewanym ciśnieniowo aluminium, dając talerzowi całkowitą wagę wynoszącą około 7,9 kg i masę bezwładności około 1 tony/cm. Amortyzująca guma do tłumienia niepożądanych drgań jest również przymocowana do tylnej powierzchni, tworząc 3-warstwową konstrukcję i osiągając wysoką sztywność oraz doskonałe właściwości tłumienia drgań.

Oddzielna jednostka sterująca

Oddzielna jednostka sterująca
Jednostka sterująca jest oddzielona od jednostki głównej, aby wyeliminować niepożądane zakłócenia na jednostce głównej. Aby uzyskać obwód zasilania zapewniający dobrą regulację dla wysokiego momentu obrotowego, stosowane jest zasilanie przełączające. W celu zmniejszenia zakłóceń docierających do przetwornika zasilacz impulsowy jest wyposażony w unikatową technologię zapewniającą napięcie zasilania z minimalnymi zakłóceniami przez nowo opracowany obwód redukcji niepożądanych zakłóceń. Ponadto, aby zminimalizować zakłócenia nawet podczas komunikacji, wysoce niezawodny system odporny na zakłócenia zewnętrzne jest używany do komunikacji między jednostką główną a jednostką sterującą. Dzięki temu osiągnięty zostaje najlepszy stosunek sygnału do szumu na świecie.

Szczegółowa regulacja i wskazanie obrotów

Photo of Control Unit, Photo of Turntable Button
Ten gramofon obsługuje nie tylko płyty analogowe LP (33 1/3 obr./min) i EP (45 obr./min), ale także płyty SP (78 obr./min). Obroty można także ustawić z dokładnością do dwóch miejsc po przecinku (maksymalnie ±16%) na jednostce sterującej. Wyświetlacz OLED może wyświetlać liczbę obrotów na minutę z dokładnością do dwóch miejsc po przecinku, dzięki czemu użytkownik może zarówno słyszeć, jak i widzieć niezwykle precyzyjne ustawienia.

Ramię o wysokiej czułości

Photo of High-sensitivity Tonearm
Aby umożliwić ramieniu precyzyjne śledzenie zapisanych ścieżek, firma Technics tradycyjnie używała uniwersalnego ramienia typu S z lekkiej rurki magnezowej o wysokim tłumieniu, które zapewnia równowagę statyczną. Kardanowa konstrukcja zawieszenia wykorzystuje łożyska o wysokiej precyzji. Wysoko wykwalifikowani japońscy rzemieślnicy zajmują się montażem całości i regulacją w celu osiągnięcia wysokiej czułości ruchu początkowego, aby precyzyjnie śledzić rowki płyty. Do wewnętrznego okablowania używana jest miedź beztlenowa OFC, więc sygnał muzyczny przekazywany z wkładki nie jest tłumiony, a energia muzyczna nagrana na płycie nie jest tracona, co daje bardzo żywe dźwięki.

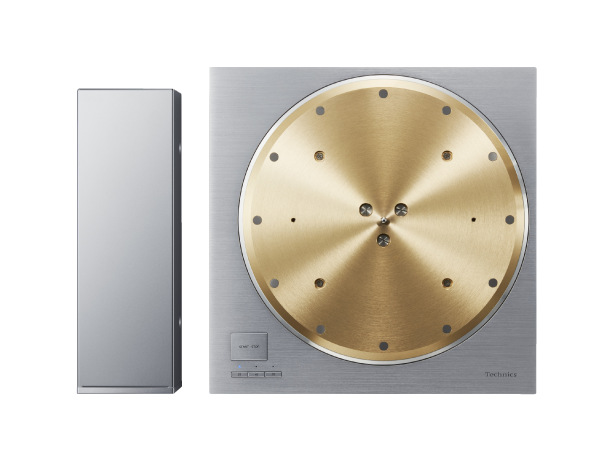

Podstawa ramienia

Photo of Tonearm Base Customisation

Podstawa ramienia, do której mocowane jest ramię, jest silnie zintegrowana z częścią gramofonu. Porównując części podstawowe gramofonu z konstrukcją montażową ramienia, zależność łożysk ramienia, łożysk gramofonu i położenia igły jest zawsze stała, zapewniając strukturę, w której wibracje spowodowane sztywnością podstawowych materiałów gramofonu mają minimalny wpływ, a wydajność ramienia jest zmaksymalizowana. Można również dokupić opcjonalną podstawę ramienia, która oprócz standardowego ramienia umożliwia zamontowanie krótkiego lub długiego ramienia firmy SME lub Ortofon (do trzech ramion ze standardowym ramieniem włącznie).

Zobacz więcej szczegółów dotyczących opcji podstawy ramienia

* Przykład dostosowania

Daj się zainspirować

Specyfikacja

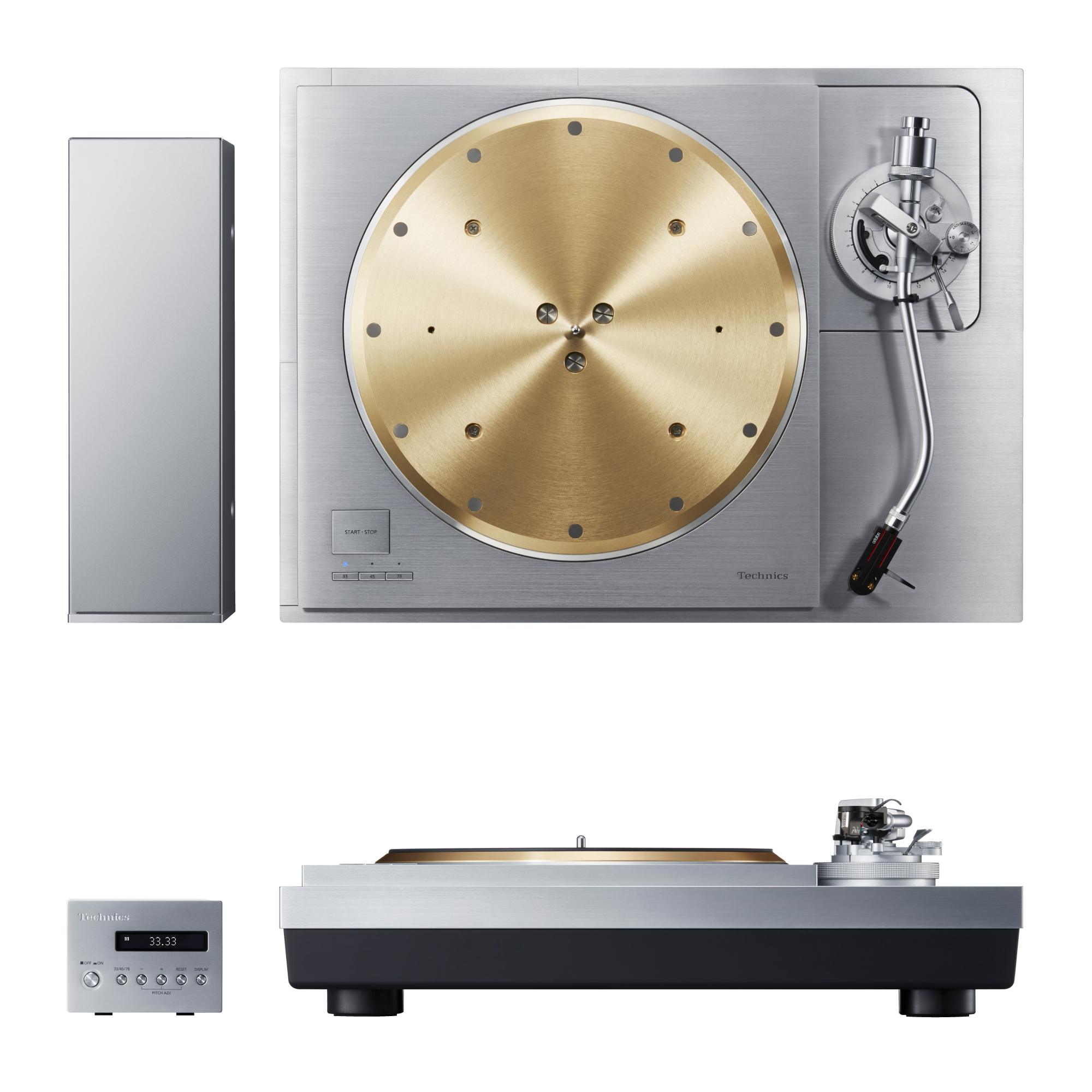

Zdjęcie System gramofonowy z napędem bezpośrednim SL-1000R

Rozmiar i masa

Wysokość
188mm
Szerokość
531mm
Głębokość
399mm
Masa
40.2kg

Bezrdzeniowy silnik z napędem bezpośrednim

Tłumienie niepożądanych wibracji silnika

Talerz gramofonu o dużej masie

Oddzielna jednostka sterująca

Ramię o wysokiej czułości

Sztywna obudowa i silikonowy izolator silnie tłumiący drgania

Sekcja gramofonu

  • Metoda napędu

    • Napęd bezpośredni (direct drive)
  • Silnik

    • Bezszczotkowy silnik prądu stałego
  • Prędkości obrotowe

    • 33 1/3, 45, 78 obr./min
  • Zakres regulacji

    • ±16 %
  • Początkowy moment obrotowy

    • 0,39 N・m / 4,0 kg・cm
  • Kołysanie i drżenie

    • 0.015 % W.R.M.S.
  • Talerz gramofonu

    • Połączony mosiądz i aluminium odlewane ciśnieniowo
      Średnica: 323 mm
      Waga: około 7,9 kg (łącznie z matą gramofonową)

Sekcja ramienia

  • Typ

    • Uniwersalna równowaga statyczna
  • Długość efektywna

    • Od głowicy ramienia do igły: 254 mm
      Od głowicy ramienia do trzpienia: 239 mm
  • Przewieszenie

    • 15 mm
  • Błąd kąta śledzenia

    • W granicach 1° 48' (w zewnętrznym rowku płyty 30 cm)
      W granicach 0° 30' (w wewnętrznym rowku płyty 30 cm)
  • Kąt przesunięcia

    • 21°
  • Zakres regulacji wysokości ramienia

    • 0 - 15 mm
  • Zakres regulacji nacisku igły

    • 0 - 4 g (odczyt bezpośredni)
  • Zakres wagi kompatybilnych wkładek (łącznie z uchwytem)

    • 15,9 – 19,7 g (bez dodatkowego obciążnika)
      18,8 – 23,6 g (z małym dodatkowym obciążnikiem)
      22,5 – 26,3 g (ze średnim dodatkowym obciążnikiem)
      26,0 – 31,0 g (z dużym dodatkowym obciążnikiem)

Gniazda

  • Wyjście audio

    • PHONO (złocone złącze DIN) x 1 *Tylko przewód typu prostego

Informacje ogólne

  • Zasilanie

    • 110 – 240 V AC, 50 / 60 Hz
  • Pobór mocy

    • 10 W, ok. 0,05 W (tryb gotowości)
  • Wymiary (szer. x wys. x gł.)

    • Jednostka główna 531 x 188 x 399 mm
      Jednostka sterująca 110 x 84 x 350 mm
  • Waga

    • Jednostka główna Ok. 40,2 kg
      Jednostka sterująca Ok. 2,1 kg
  • Zakres temperatury roboczej

    • Od 0° do +40°
  • Zakres wilgotności roboczej

    • Od 35% do 80% wilgotności względnej (bez kondensacji)
  • Akcesoria

    • Gramofon, mata gramofonowa, adapter do płyt EP, obciążnik równoważący, dodatkowy obciążnik (mały, średni, duży), wskaźnik przewieszenia, zestaw śrub do gramofonu, odłączany uchwyt, klucz ampulowy, mocowanie izolatora, osłona przeciwpyłowa, przewód zasilający, instrukcja obsługi
