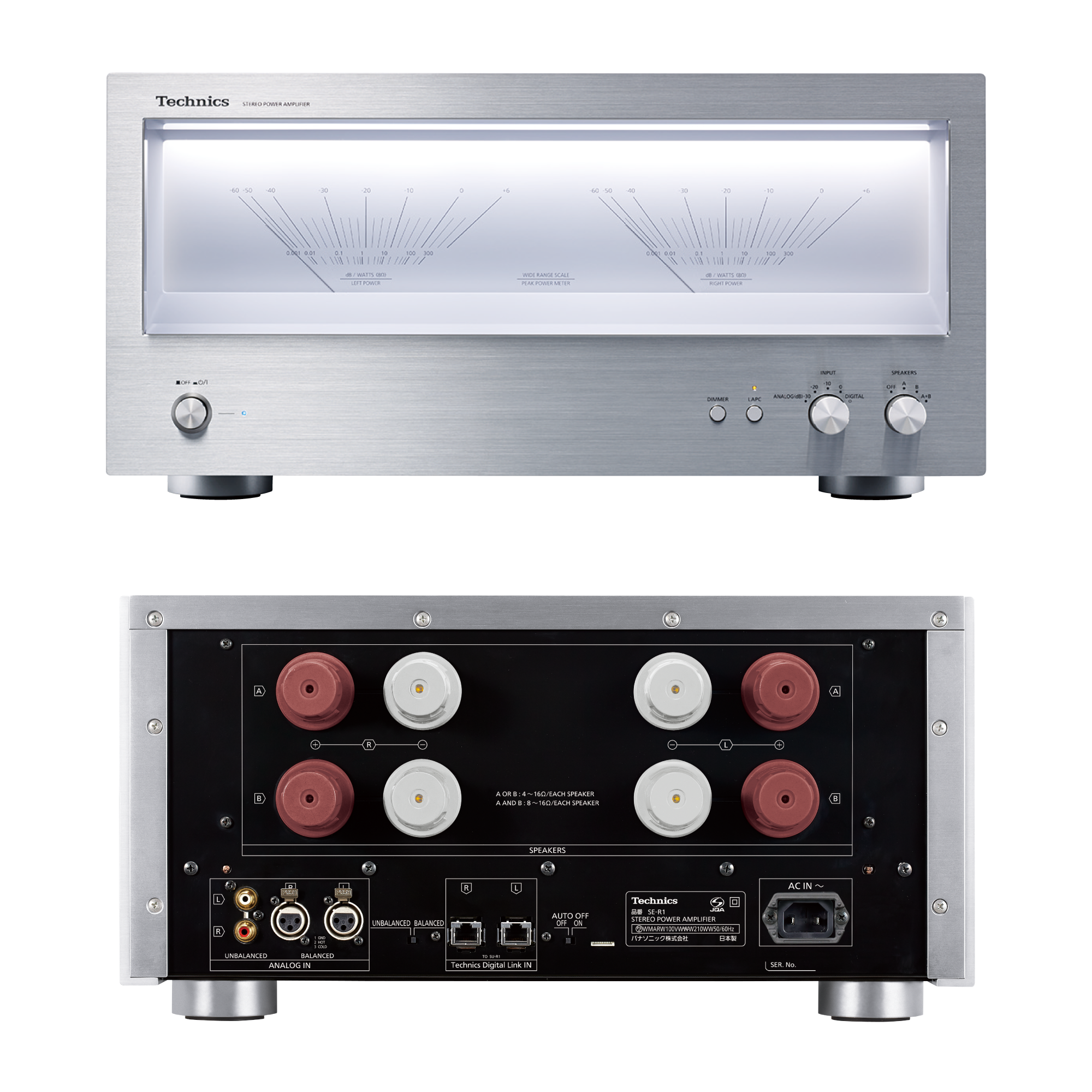

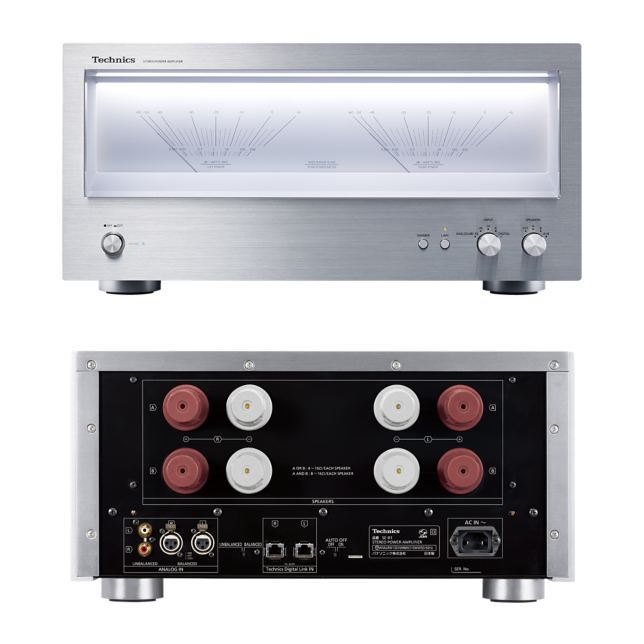

Wzmacniacz stereofoniczny SE-R1

Aby wyeliminować degradację dźwięku spowodowaną przez jitter, Technics stworzył oryginalny układ redukcji zakłóceń typu jitter. Układ ten składa się z generatora zegarowego w układzie kształtowania szumu w celu zmniejszenia zakłóceń jitter w zakresie niskiej częstotliwości i wysokiej precyzji przetwornika częstotliwości próbkowania do tłumienia zakłóceń jitter w zakresie wysokich częstotliwości. Dzięki temu zakłócenia jitter są w idealny sposób zredukowane w całym zakresie częstotliwości. Aby rozwiązać problem błędu konwersji dla modulacji szerokości impulsów (PWM), Technics stworzył oryginalny układ o wysokiej precyzji konwersji PWM. W oparciu o unikalne know-how układ ten optymalizuje prędkość kształtowania hałasu, stopień i ilość skalowań do pierwotnego zakresu oraz gradację PWM w celu konwersji sygnałów o wysokiej rozdzielczości do sygnałów PWM, nie powodując żadnych szkód w zakresie dynamicznym. Te nowe technologie umożliwiły cyfrowemu wzmacniaczowi Technics wierne odtwarzanie naturalnych i delikatnych niuansów muzyki.

Technics połączył dużej szybkości przetwornik FET oparty na azotku galu GaN z super niską rezystancją w stanie przewodzenia. Ponieważ MOSFET umożliwia budowę wzmacniacza dużej mocy przy użyciu pojedynczej konfiguracji push-pull, długość ścieżki dużego prądu przenoszącego sygnał została skrócona, czego skutkiem jest reprodukcja dźwięku o doskonałej liniowości, niezależnie od poziomu dźwięku.

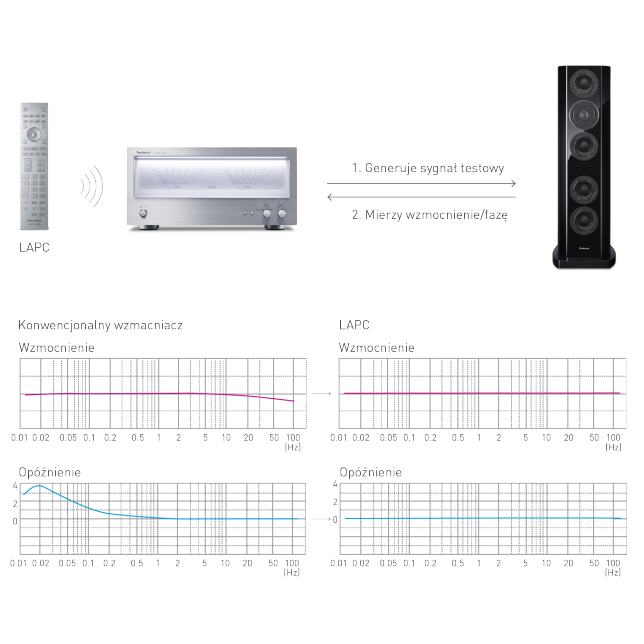

Impedancja głośnika nie pozostaje stała, ale zmienia się w zależności od częstotliwości. Technics zmierzył charakterystyki częstotliwościowe – amplitudową i fazową wzmacniacza z podłączonymi głośnikami i opracował algorytm adaptacyjny impedancji głośnika, który dokonuje optymalizacji cyfrowego przetwarzania sygnału w celu osiągnięcia idealnej odpowiedzi impulsowej. Korekcja oparta na nowym algorytmie osiągnęła płaską charakterystykę częstotliwości zarówno amplitudy jak i fazy, co nie było możliwe w konwencjonalnych wzmacniaczach. Rezultatem tych działań jest reprodukcja dźwięku z bogatą ekspresją przestrzenną.

Technics Digital Link wyeliminował funkcję regulacji głośności ze wzmacniacza wstępnego: przesyła informacje regulacji głośności wraz z sygnałem audio do wzmacniacza. Układ redukcji zakłóceń typu jitter wzmacniacza mocy redukuje efekt drgań podczas transmisji sygnału, a następnie dokonuje regulacji głośności tuż przed konwerterem PWM. Nowy interfejs transmisji dźwięku, Technics Digital Link, obsługuje sygnały audio do 384 kHz / 32 bitów, a także eliminuje efekty międzykanałowe poprzez transmisję sygnałów z lewego i prawego kanału oddzielnie. Technics Digital Link zyskał idealną konfigurację wzmacniacza, który minimalizuje rozkład dokładności amplitudowej przy przekazywaniu sygnałów pomiędzy przedwzmacniaczem i wzmacniaczem mocy, co skutkuje dużą separacją i doskonałą reprodukcją słabych sygnałów.

Aby umożliwić głośnikom dokładne odtworzenie sygnałów począwszy od większych rozmiarem dla dynamicznych i potężnych dźwięków do słabych sygnałów wyrażających delikatne niuanse, wzmacniacz potrzebuje potężnego i cichego obwodu zasilania zdolnego do reagowania na ciągle zmieniające się sygnały audio bez żadnych wahań napięcia.
Obwód zasilania zwykłego wzmacniacza składa się z transformatora dużej mocy i obwodu prostownika. Po zbadaniu sposobów osiągnięcia idealnych przebiegów napięcia i prądu, Technics postanowił wykorzystać „obwód prostownika z dławikiem wejściowym” i „dyskretnie stabilizowany obwód zasilania”. Te technologie zastosowane w obwodzie zasilania sprawiają, że wzmacniacz jest w stanie napędzać głośniki z dużą mocą w każdych warunkach.

Technics wykorzystał obwód zegara zasilany akumulatorem, który był z powodzeniem wykorzystywany w naszych wzmacniaczach analogowych w przeszłości. W rezultacie precyzja zegara uległa poprawie, przez co dźwięk stał się bardziej określony i zyskał doskonały przestrzenny wyraz.

Oddziela ścieżki sygnału dla lewego i prawego kanału, całkowicie zapobiegając wzajemnym zakłóceniom, a także osiąga idealny balans masy. Zasilanie wszystkich obwodów, począwszy od uzwojenia wtórnego w głównym transformatorze, jest niezależne dla lewego i prawego kanału. Również części i komponenty są rozmieszczone oddzielnie dla lewego i prawego kanału w celu uzyskania wyróżniającego się rozdzielenia i wyrazu przestrzennego.
