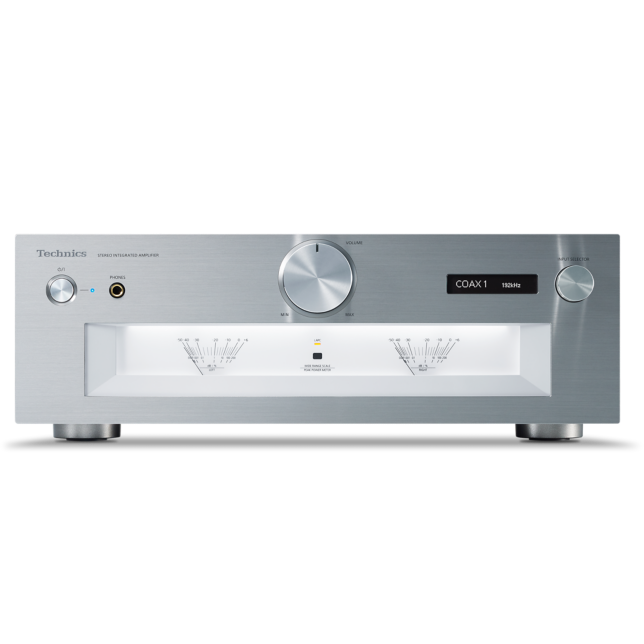

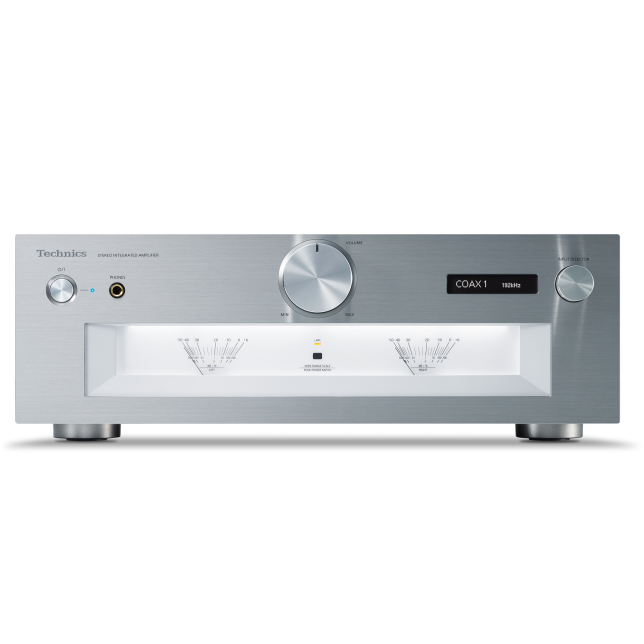

Amplificator integrat stereo SU-G700M2

Pentru a transmite fidel și fără pierderi cantitatea ridicată de date audio trimisă difuzoarelor, secțiunea amplificatorului de putere SU-G700M2 utilizează amplificare digitală completă cu ajutorul procesorului JENO Engine, pe baza conceptului de design al sistemelor de referință. Pentru a soluționa problema degradării calității sunetului din cauza fluctuațiilor, care pun probleme amplificatoarelor digitale convenționale, SU-G700 are un circuit original de reducere a fluctuațiilor, care le elimină din întregul interval de frecvențe sonore. De asemenea, un circuit de conversie PWM (Modulație a duratei impulsului) unic, de înaltă precizie este utilizat pentru conversia PWM, ceea ce este important pentru calitatea sunetului. Prin optimizarea unor elemente precum viteza modulării zgomotului, gradul și nivelul de cuantificare prin expertiza noastră unică, datele chiar și din intervalul dinamic extins din sursele de sunet de înaltă rezoluție sunt convertite în semnale PWM fără pierderi. Aceste tehnologii asigură reproducerea sunetului natural și cu detalii fine, ceea ce permite perceperea chiar și a nuanțelor muzicale delicate.

Impedanța difuzoarelor se modifică odată cu frecvența și este necesar un amplificator de putere pentru a acționa difuzoarele fără a fi afectat de caracteristicile difuzorului. Totuși, amplificatoarele digitale convenționale sunt conectate la difuzoare printr-un filtru de trecere joasă la etapa de ieșire, astfel că acestea sunt afectate chiar mai puternic de caracteristicile de impedanță a difuzorului. De asemenea, deși caracteristicile de amplitudine ale amplificatoarelor convenționale cauzate de reacția inversă negativă au fost îmbunătățite, caracteristicile fazei nu au putut fi îmbunătățite. Astfel, am dezvoltat un algoritm de optimizare adaptivă a impedanței difuzoarelor, care execută corecția răspunsului de impuls ideal prin procesarea semnalului digital în urma măsurării caracteristicilor de fază/amplitudine a frecvenței amplificatorului cu difuzoarele conectate. Această nouă tehnică permite aplatizarea caracteristicilor de frecvență ale amplitudinii și fazei, care nu fuseseră atinse anterior de amplificatoare, precum și redarea unui sunet cu expresie spațială bogată.

Tehnologia de alimentare încorporată în modelul SU-R1000 din clasa de referință a fost implementată pentru o alimentare îmbunătățită a difuzoarelor și o senzație mai pregnantă de energie. Frecvența de comutare a fost crescută de la banda convențională de 100 kHz la banda de 400 kHz, pentru a asigura o sursă stabilă de tensiune și de curent și a reduce efectele adverse ale zgomotului de modulație asupra calității sunetului. Dispozitivul este echipat cu aceiași tranzistori FET GaN și SBD Sic precum cei montați în SU-R1000 pentru a oferi performanță maximă de la sistemul de alimentare cu comutare de mare viteză.
În plus, un regulator cu nivel de zgomot extrem de redus este furnizat într-o etapă ulterioară. Acesta previne scăderea variației de tensiune din cauza frecvenței de comutare fixe și împiedică amestecarea componentei de zgomot în frecvențele înalte. Rezultatul este o sursă de alimentare cu nivel redus de zgomot și grad ridicat de răspuns, care maximizează performanța amplificatorului digital.

În amplificatoarele integrate există o varietate de circuite, inclusiv circuite care procesează microsemnalele de intrare și cele care transmit un curent puternic, cum ar fi circuite de ieșire și circuite de sursă de alimentare. SU-G700M2 utilizează o construcție cu trei secțiuni, cu partiții instalate între blocurile de circuite în funcție de nivelul de semnal procesat. Aceasta elimină interferențele între blocurile de circuite, obținând astfel sunet clar de calitate. Pe lângă construcția cu trei secțiuni, amplificatorul SU-G700M2 are un șasiu inferior cu o construcție cu două straturi din plăci de oțel cu grosime de 1,2 mm și 2 mm, un panou superior realizat dintr-o placă de oțel cu grosime de 1,6 mm și un panou frontal din aluminiu cu grosime de 7 mm, pentru estomparea îmbunătățită a vibrațiilor.

Acum este acceptată intrarea FONO MC. Intrarea FONO asigură un nivel redus de zgomot prin utilizarea unei configurații cu conexiune paralelă diferențială a unui tranzistor FET cu o treaptă și nivel redus de zgomot. În plus, ajustarea amplificării cu patru niveluri permite selectarea celei mai bune amplificări în funcție de intrarea cartușului. Aceasta permite redarea optimă a surselor de sunet înregistrat analogic la înaltă calitate, personalizată în funcție de mediul utilizatorului.

SU-G700M2 utilizează un amplificator de căști clasa AA cu circuite separate de amplificator pentru amplificarea tensiunii și a curentului semnalului audio. Tensiunea este amplificată de un amplificator operațional de înaltă calitate, curentul este amplificat de un amplificator operațional cu capacitate de alimentare cu curent mare, iar ieșirea de semnal PWM de înaltă calitate de la procesorul JENO Engine este convertită în semnal analogic cu precizie ridicată, ceea ce permite acționarea ideală a căștilor. Aceasta face posibilă reproducerea muzicii cu un nivel redus de distorsiuni și un interval larg de frecvențe, indiferent care este impedanța sarcinii căștilor.
