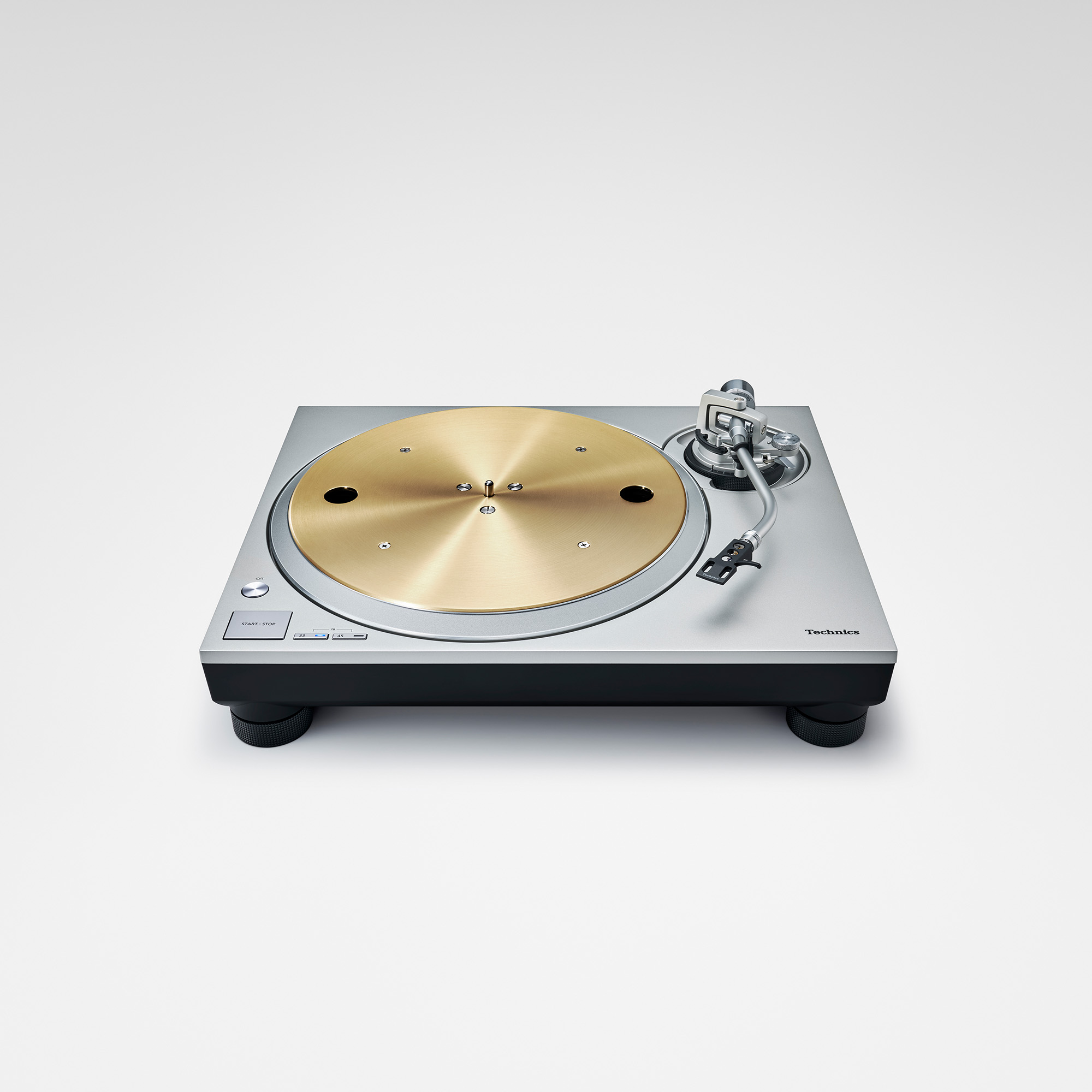

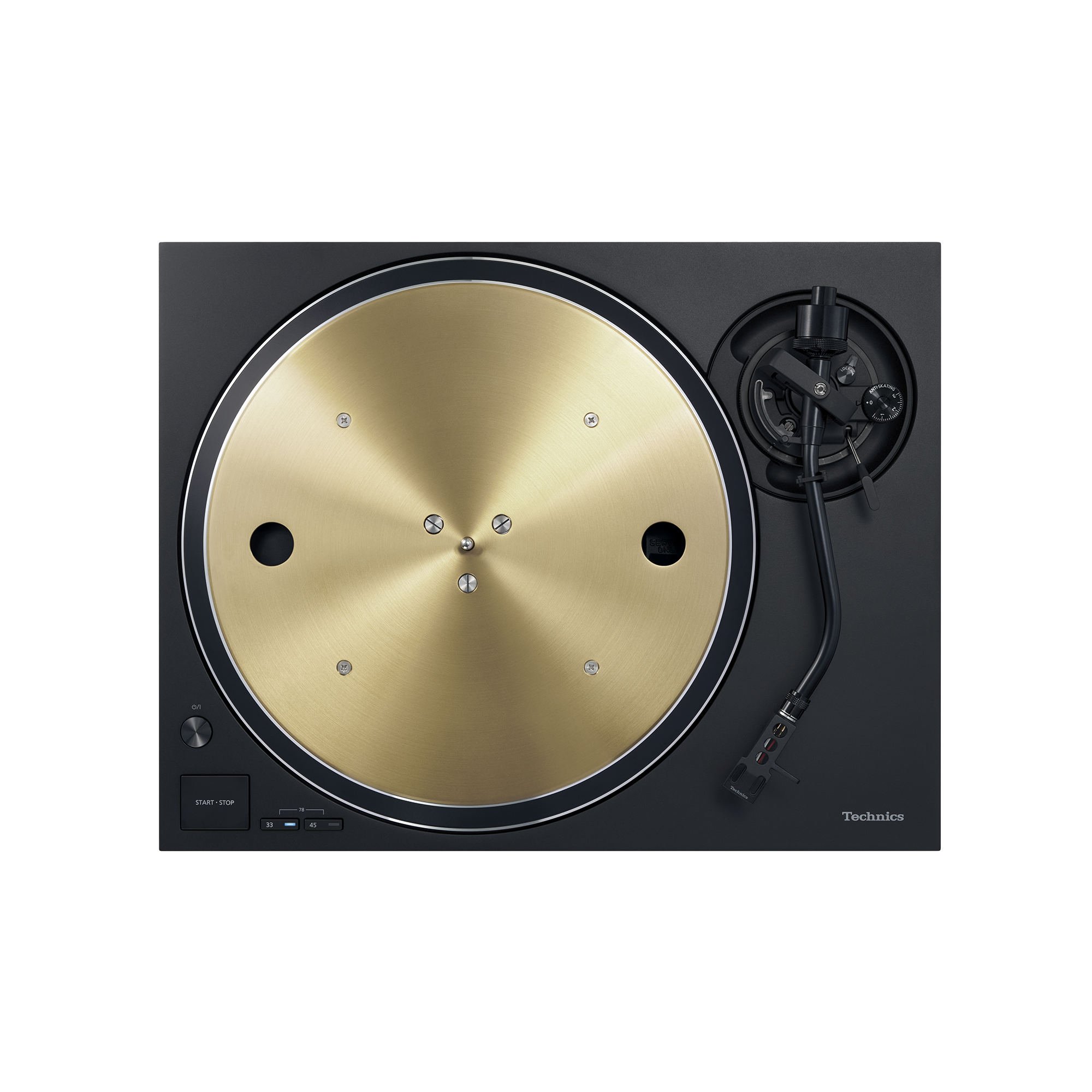

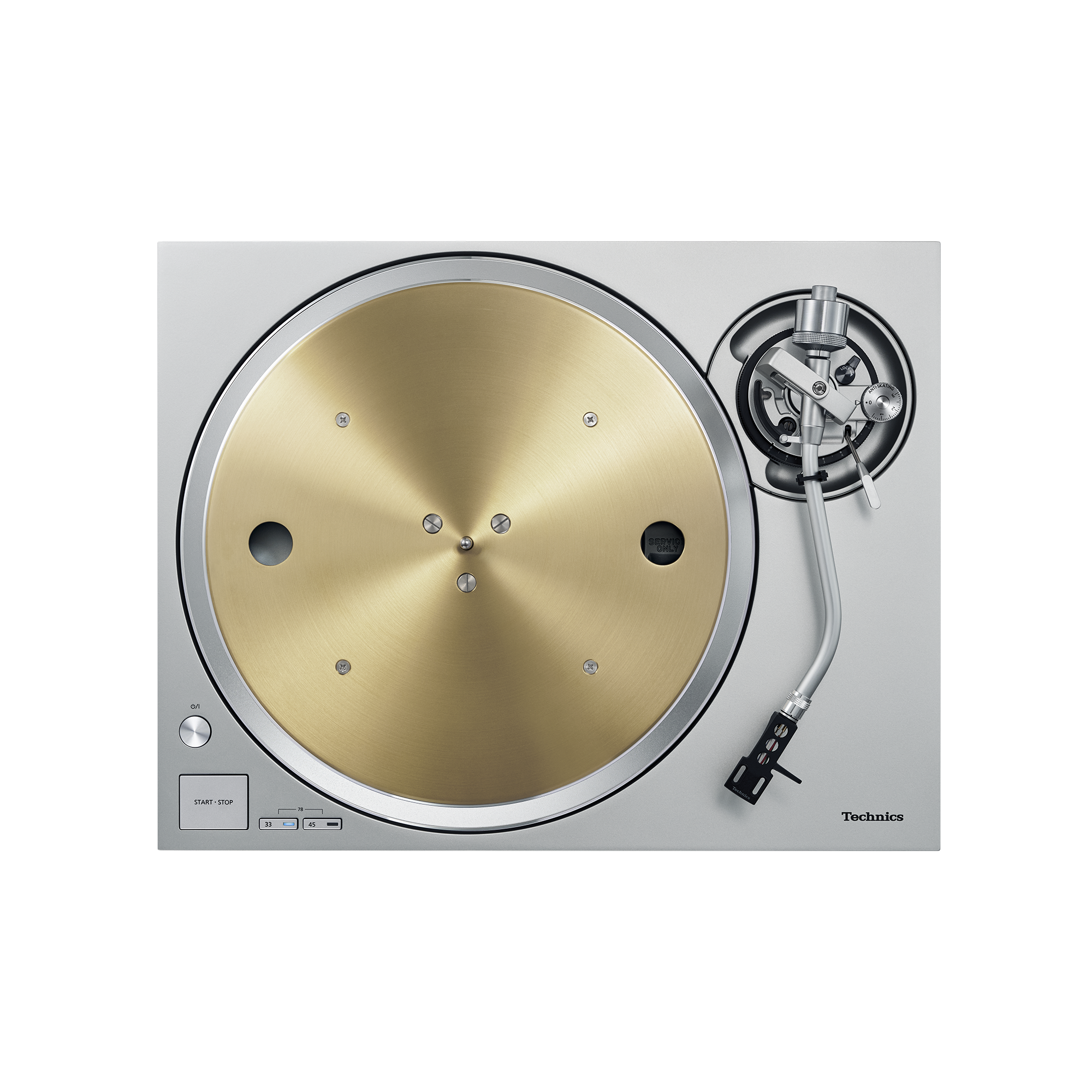

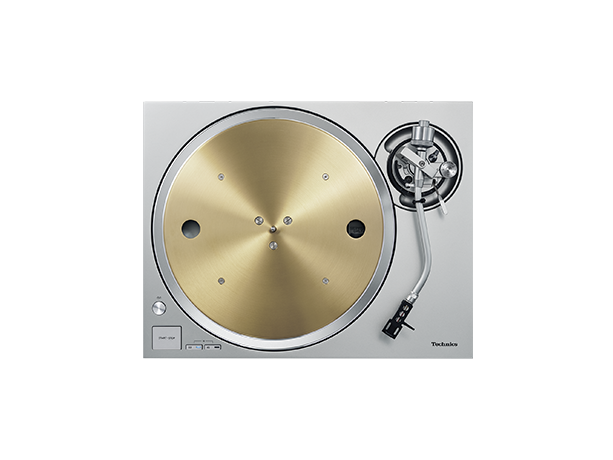

SL-1300G
Pickup Grand Class de nouă generație
Pickup cu un design Hi-Fi cu ΔΣ-Drive, o nouă tehnologie de acționare a motorului care oferă o precizie ridicată a rotației și vibrații reduse. Noul motor al pickup-ului, platanul cu trei straturi și șasiul de înaltă rigiditate asigură o calitate și mai înaltă a sunetului.
Caracteristici
Coreless Direct Drive Motor - Motor cu acționare directă fără fier în construcția rotorului care generează o rotație stabilă
La SL-1300G, utilizarea unui motor cu antrenare directă fără miez, fără miez de fier, elimină rotația neuniformă a pickup-ului, cunoscută sub numele de cogging. De asemenea, construcția cu două rotoare reduce sarcina pe rulmenți, menținând în același timp un cuplu ridicat, și reduce vibrațiile minime în timpul rotației. În plus, motorul SL-1300G a fost reproiectat pentru a elimina vibrațiile subtile care ar putea afecta calitatea sunetului. Pentru a îmbunătăți rigiditatea, a fost utilizat același model de ranforsare ca la modelul Reference Class SL-1000R/SP-10R pentru baza de montare a bobinajului.
Sistem de acționare a motorului, ΔΣ-Drive (Delta Sigma Drive)
Pătrundeți într-un domeniu al preciziei audio cu ΔΣ-Drive - un sistem de ultimă generație care valorifică expertiza Technics în procesarea semnalului PWM. În plus față de reducerea armonicilor, unitatea suprimă vibrațiile motorului pentru o rotație mai lină și mai precisă, asigurând o reproducere fidelă a muzicii.
Proiectare pentru rezistență la vibrații
Platan cu trei straturi
Platanul are o construcție cu trei straturi, cu o placă turnată sub presiune din aluminiu și alamă, combinate rigid. Deține un strat de cauciuc fonoabsorbant care acoperă întreaga suprafață din spate pentru a elimina rezonanța inutilă, asigurând astfel o rigiditate ridicată și amortizarea vibrațiilor. Aceasta asigură stabilitate pentru rotire cursivă și o masă inerțială superioară modelului SP-10MK2, standardul în materie de pickupuri cu antrenare directă utilizat de posturile de radio din întreaga lume, precum și o masă inerțială de peste două ori mai mare decât SL-1200MK5.
Șasiu construit în două straturi
SL-1300G asigură o rigiditate ridicată prin utilizarea unui șasiu cu o construcție în două straturi care îmbină BMC și aluminiul turnat sub presiune. Au fost adăugate nervuri de ranforsare între motor/braț pe panoul superior. Acest lucru îmbunătățește rigiditatea și caracteristicile de amortizare a vibrațiilor.
Echilibrare la nivel înalt
Atunci când distribuirea greutății pickupului este inegală, se produc vibrații sau zgomot în exces în timpul rotației, ceea ce cauzează degradarea calității sunetului. De aceea, echilibrarea pickupului este efectuată în fabrică prin utilizarea unor echipamente specializate de mare precizie pentru fiecare element după ce pickupul este asamblat. Pickupurile care au fost reglate sunt etichetate cu o etichetă adezivă inscripționată cu „BALANCED” (ECHILIBRAT) pentru a indica realizarea acestei operațiuni de precizie.
Sursă de alimentare silențioasă multietajată
Circuit de comutație cu zgomot redus
Utilizarea unei surse de alimentare în comutație la frecvență crescută asigură o capacitate de alimentare stabilă, mai puține fluctuații și mai puțin zgomot din rețea. Utilizarea unei surse de alimentare în comutație la un pickup elimină necesitatea unui transformator de mari dimensiuni și a contramăsurilor pentru vibrațiile mecanice care rezultă din acest lucru. O frecvență de comutație de peste 100 kHz limitează impactul zgomotului asupra lățimii de bandă a redării muzicii.
Sistem de anulare activă a zgomotului prin injecție de curent
Această tehnologie combină un dispozitiv de detectare a zgomotului cu un amplificator de eroare. Acesta detectează zgomotul rezidual din sursa de alimentare și aplică un curent de fază inversă pentru a elimina componentele de zgomot. Astfel, elimină zgomotul de joasă frecvență mai eficient decât un regulator, pentru a asigura o sursă de alimentare mult mai bună.
Braț care atinge o sensibilitate ridicată la mișcarea inițială
Brațul pickupului, o componentă esențială pentru o citire precisă, urmărește rotația discului. Moștenit de la Technics, acesta utilizează o țeavă de aluminiu ușoară și rigidă în forma tradițională de S universal echilibrată static. Dispunând de o suspensie cardanică și de un rulment de înaltă precizie, aceasta atinge o sensibilitate ridicată la mișcarea inițială prin asamblarea manuală de către artizani calificați. Această construcție meticuloasă asigură urmărirea precisă a șanțurilor discului. În plus, include o greutate auxiliară, oferind flexibilitate pentru o varietate de doze de pick-up.
Caracteristici pentru un sunet mai clar
Pentru izolatorii care susțin corpul, SL-1300G utilizează cauciuc siliconic special care asigură caracteristici ridicate de amortizare a vibrațiilor și fiabilitate pe termen lung.
Pickupul utilizează conectori phono placați cu aur pentru cabluri detașabile, în timp ce construcția cu ecranare metalică din interiorul carcasei reduce efectele zgomotului extern.
Materiale de amortizare/ambalare ecologice
SL-1300G adoptă materiale de ambalare ecologice pentru a contribui la reducerea plasticului marin și a altor probleme de mediu. Sistemul de ambalare a fost schimbat de la spumă de stiren la carton ondulat, reducând cantitatea de plastic utilizată cu aproximativ 70% comparativ cu ambalajul existent al produsului. De asemenea, am luat măsuri pentru a îmbunătăți confortul prin combinarea accesoriilor într-o singură cutie, menținând în același timp rezistența umpluturii pentru a proteja împotriva greutății mari a produsului.
Inspiraţi-vă
Specificaţii
Motor cu acționare directă fără miez care asigură o rotație stabilă
ΔΣ-Drive suprimă vibrațiile de la motor pentru o rotație mai regulată și mai precisă
Structură anti-vibrații cu un platan cu trei straturi și un șasiu cu două straturi
Circuit de putere și sursă de alimentare în comutație cu zgomot redus și tensiune joasă
Braț cu sensibilitate ridicată la mișcarea inițială
Corp cu rigiditate ridicată și izolatori de silicon cu amortizare ridicată pentru un sunet uniform și izolare de diverse vibrații
Modul pickup
-
Metoda de acționare
-
Direct drive (antrenare directă)
-
-
Motor
-
Motor de curent continuu fără perii
-
-
Viteze pickup
-
33-1/3, 45 și 78* rpm
* Viteza pickup-ului va fi de 78,26 rpm atunci când este setată la 78 rpm.
-
-
Cuplu de pornire
-
0.32 N・m (3.3kgf・cm)
-
-
Caracteristici de pornire
-
0,7 s. de la staționare la 33- 1/3 rpm
-
-
Sistem de frânare
-
Frână electronică
-
-
Wow și Flutter
-
0,025% W.R.M.S.
-
-
Platan pickup
-
Sistem combinat de alamă și aluminiu turnat sub presiune
Diametru: 332 mm
Greutate: Aprox. 3,6 kg (inclusiv o placă de cauciuc)
-
Secțiune braț de pick-up
-
Tip
-
Echilibru static
-
-
Lungime efectivă
-
230mm
-
-
Proeminență
-
15mm
-
-
Unghi urmărire a eroarii
-
În limita a 2° 32' (la șanțul exterior al discului de 30 cm (12"))
În limita 0° 32' (la șanțul interior al discului de 30 cm (12"))
-
-
Unghi decalaj
-
22°
-
-
Gama de reglare a înălțimii brațului
-
0 - 6mm
-
-
Interval reglare presiune stylus
-
0 - 4g (citire directă)
-
-
Greutatea headshell-ului
-
Aprox. 7,6 g
-
-
Interval greutate cartuș aplicabil
-
(fără greutate auxiliară)
5.6 - 12.0g
14.3 - 20.7g (inclusiv head shell)
(cu greutate auxiliară mică)
10.0 - 16.4g
18,7 - 25,1 g (inclusiv head shell)
(cu greutate auxiliară mare)
14.3 - 19.8g
23,0 - 28,5 g (inclusiv head shell)”
-
-
Dimensiuni montare doza
-
Interval de 12,7 mm (1/2")
-
-
conector Head Shell
-
1.2mmφ 4-pin terminal lug cu 4 pini
-
Conectori
-
Ieşire audio
-
PHONO (RCA) x 1
TERMINAL MASĂ x 1
-
General
-
Sursă de alimentare
-
220-240 V CA, 50/60 Hz
-
-
Consum de energie
-
10 W ( pornit)
0,3 W ( oprit)
-
-
Dimensiuni (L x Î x A)
-
453 x 173 x 372 mm
-
-
Greutate
-
Aprox. 13.0 kg
-
-
Interval de temperatură în stare de funcționare
-
De la 0 ℃ la +40 ℃
-
-
Interval de umiditate în stare de funcționare
-
35% până la 80% RH (fără condensare)
-
-
Accesorii
-
Pickup, folie pickup, Capac,
Adaptor pentru discuri EP, Greutate de echilibrare,
Greutate auxiliară, head shell, Dispozitiv susținere pentru calibrare,
Set de șuruburi pentru doză, Cablu PHONO,
Cablu de masă PHONO, Cablu de alimentare AC, Set de șuruburi pentru pickup,
Manual de utilizare
-
