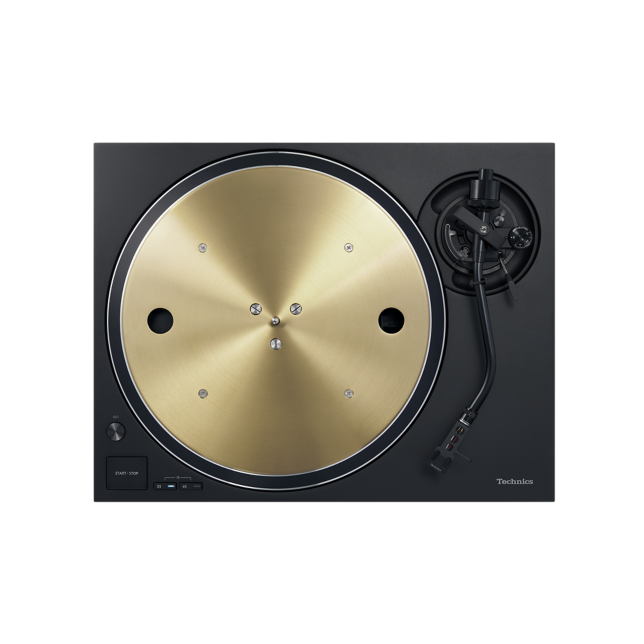

Sistem gramofona z neposrednim pogonom SL-1300G
SL-1300G
Gramofon nove generacije Grand Class
Gramofon s Hi-Fi zasnovo z ΔΣ-Drive, novo tehnologijo motornega pogona, ki zagotavlja visoko natančnost vrtenja in nizke vibracije. Nov motor gramofona, troslojna plošča in visoka togost ohišja zagotavljajo še višjo kakovost zvoka.
Značilnosti
Motor z neposrednim pogonom brez jedra zagotavlja stabilno vrtenje
V SL-1300G uporaba motorja z neposrednim pogonom brez jedra in brez železnega jedra odpravlja neenakomerno vrtenje gramofona, znano kot zobčenje. Poleg tega konstrukcija z dvema rotorjema zmanjša obremenitev ležajev ob ohranjanju visokega navora in zmanjša drobne vibracije med vrtenjem. Poleg tega je bil motor SL-1300G preoblikovan za odpravo subtilnih vibracij, ki bi lahko vplivale na kakovost zvoka. Za izboljšanje togosti je bil za osnovo za pritrditev tuljave uporabljen enak vzorec ojačitve kot referenčni razred SL-1000R/SP-10R.
Sistem motornega pogona, ΔΣ-pogon (delta sigma pogon)
Odklenite kraljestvo zvočne natančnosti z ΔΣ-Drive – najsodobnejšim sistemom, ki izkorišča strokovno znanje podjetja Technics pri obdelavi signalov PWM. Poleg zmanjšanja harmonikov pogon duši vibracije motorja za bolj gladko in natančnejše vrtenje, kar zagotavlja bogato reprodukcijo glasbe.
Zasnova odpornosti na vibracije

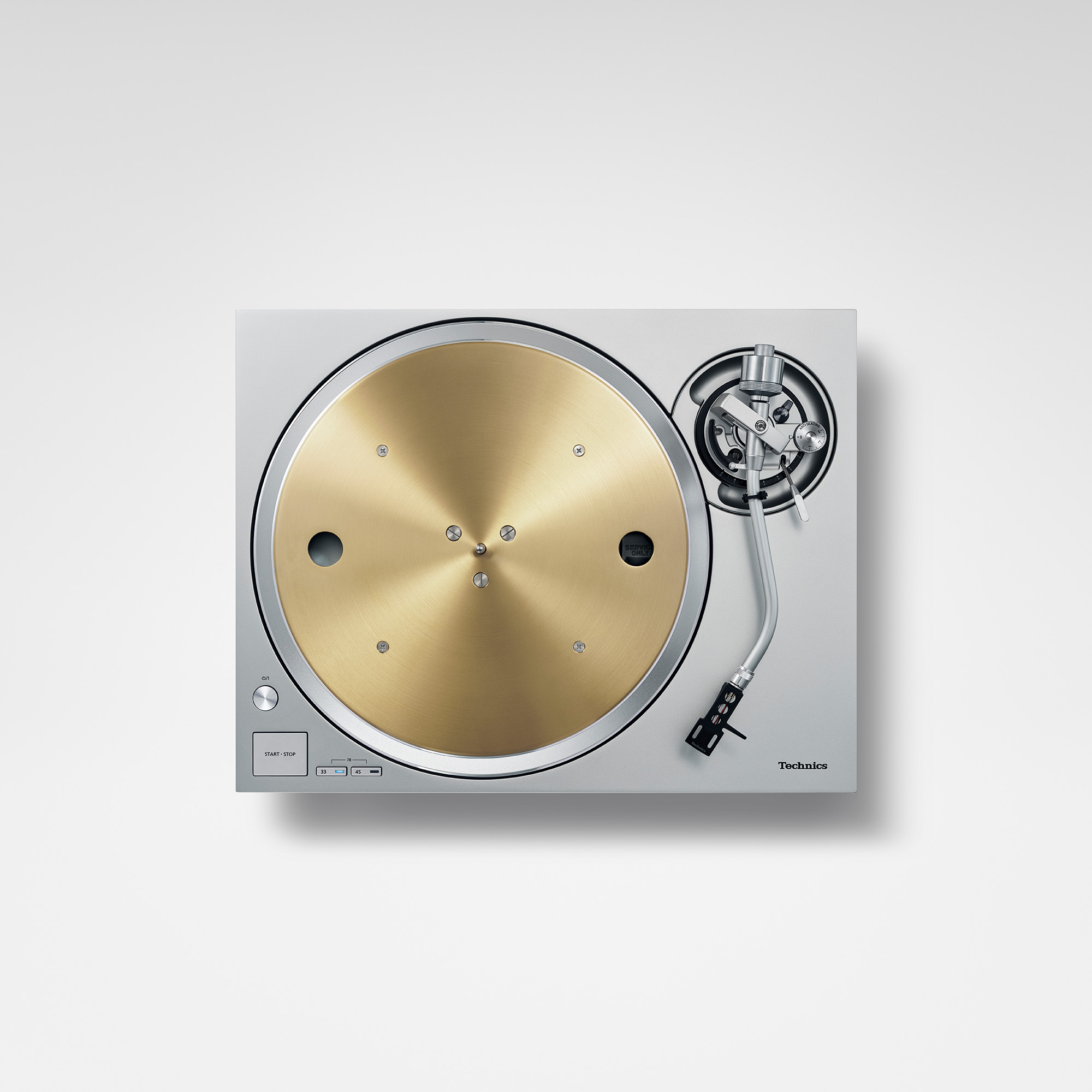

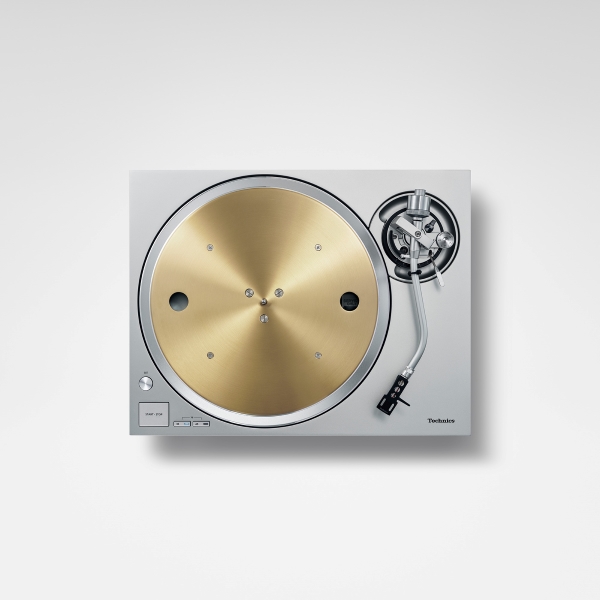

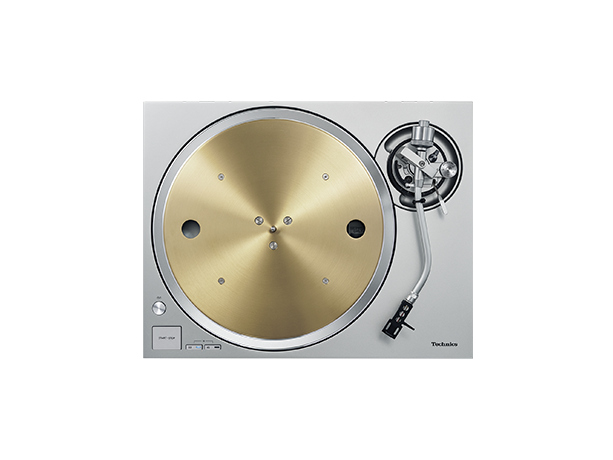

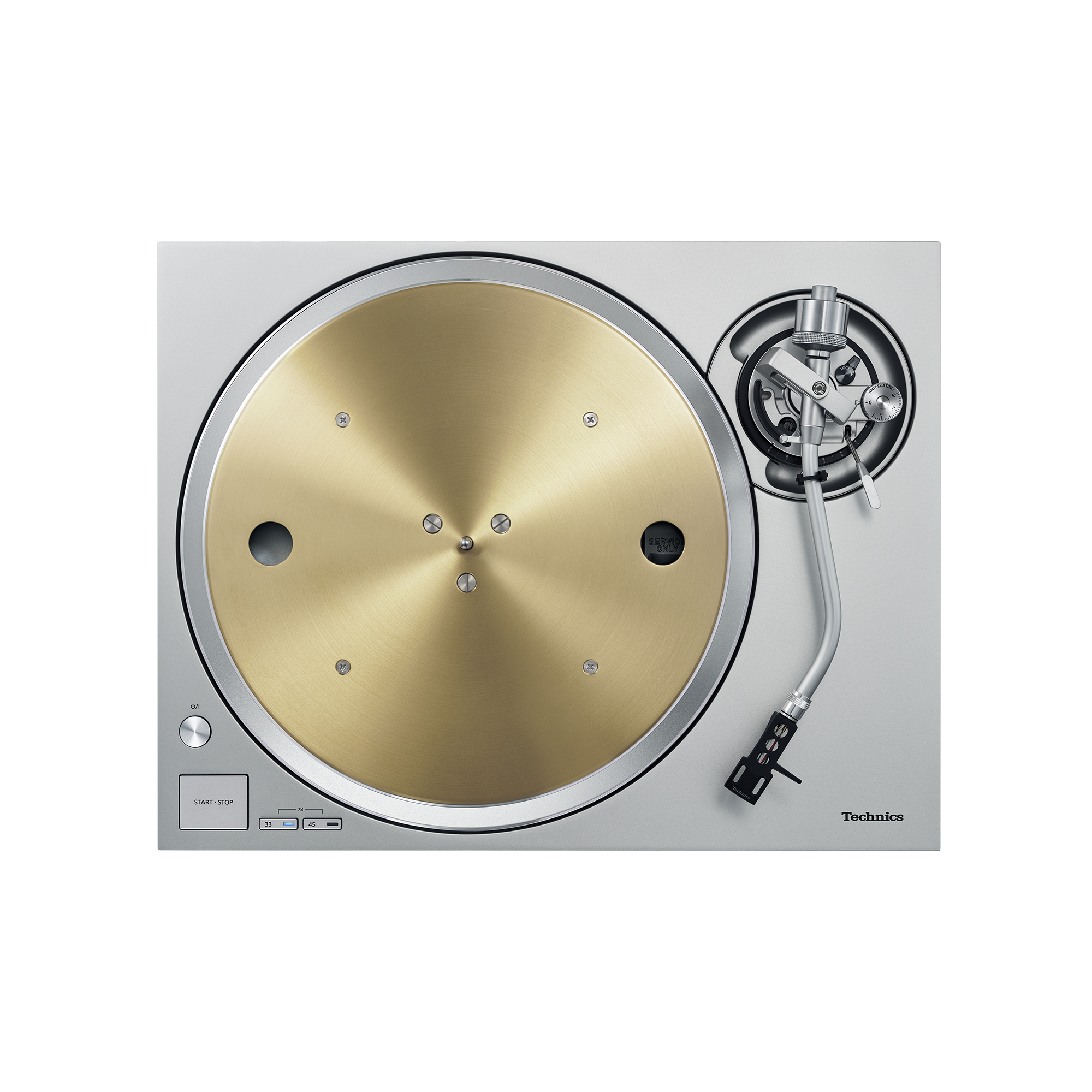

Trislojni krožnik gramofona
Krožnik ima trislojno zgradbo iz togo združenih in tlačno litih medenine in aluminija. Njegovo celotno zadnjo površino pokriva dušilna guma, ki preprečuje neželeno resonanco. Vse našteto skupaj zagotavlja visoko togost in dušenje vibracij. To zagotavlja nemoteno stabilnost vrtenja in vztrajnostno maso, ki je boljša kot pri SP-10MK2, standardnem gramofonu z neposrednim pogonom, ki ga uporabljajo radijske postaje po vsem svetu, medtem ko je v primerjavi s SL-1200MK5 vztrajnostna masa kar dvakrat večja.
Dvoslojna zgradba ohišja
Visoka togost SL-1300G je zagotovljena z dvoplastno konstrukcijo ohišja, ki trdno združuje BMC in ohišje iz tlačno litega aluminija. Med motorno/tonsko roko na zgornji plošči so bila dodana ojačitvena rebra. To izboljša lastnosti togosti in dušenja vibracij.
Natančna nastavitev ravnovesja zvoka
Če je porazdelitev teže na krožniku neenakomerna, se med vrtenjem pojavijo premočni tresljaji ali šum, kar poslabša kakovost zvoka. Zato se ravnotežje krožnika po sestavljanju čisto vsakega gramofona v tovarni prilagodi z uporabo specializirane visokonatančne opreme za nastavitev. Gramofoni, pri katerih je bila opravljena prilagoditev, so označeni z nalepko z napisom »BALANCED«, ki označuje, da je bila prilagoditev opravljena.
Napredno večstopenjsko tiho napajanje
Stikalno vezje z nizkim šumom
Uporaba hitrega preklopnega napajalnika zagotavlja stabilno zmogljivost napajanja ter manj valovanja in brnenja. Uporaba preklopnega napajanja za gramofon odpravi potrebo po velikem transformatorju in protiukrepih za posledične mehanske vibracije. Preklopna frekvenca nad 100 kHz omejuje vpliv hrupa na pasovno širino predvajanja glasbe.
Aktivno odpravljanje šuma z dovajanjem toka
Ta tehnologija združuje sistem za zaznavanje šuma z ojačevalnikom napak. Zazna preostali šum v napajalniku in uporabi tok z obratno fazo za odstranitev komponent šuma. Učinkoviteje kot regulator odstranjuje nizkofrekvenčni šum in tako zagotavlja bolj primerno napajanje.
Ročica z visoko občutljivostjo za začetni premik
Ročica, ki je ključna komponenta za natančno branje, sledi vrtenju plošče. Podedovano od podjetja Technics, le-ta uporablja lahko, togo aluminijasto cev v tradicionalni univerzalni S-obliki za statično ravnotežje. S kardanskim vzmetenjem in visoko natančnim ležajem doseže visoko občutljivost začetnega gibanja z ročnim sestavljanjem s strani usposobljenih obrtnikov. Ta natančna konstrukcija zagotavlja natančno sledenje utorom plošče. Poleg tega vključuje pomožno utež, ki zagotavlja prilagodljivost za različne zbiralne kartuše.
Funkcije za čistejši zvok
Za izolatorje ohišja je pri SL-1300G uporabljena posebna silikonska guma, ki zagotavlja visoke lastnosti dušenja vibracij in dolgoročno zanesljivost.
Gramofon uporablja pozlačene priključke za kable, medtem ko kovinska zaščitna konstrukcija v ohišju zmanjšuje učinke zunanjega šuma.
Okolju prijazni materiali za oblazinjenje/embalažo
SL-1300G uporablja okolju prijazne materiale za embalažo, ki pomagajo zmanjšati plastiko v morju in druge okoljske težave. Oblazinjenje je bilo spremenjeno iz stirenske pene v valoviti karton, kar je zmanjšalo količino uporabljene plastike za približno 70 % v primerjavi z obstoječo embalažo izdelka. Sprejeli smo tudi korake za izboljšanje udobja z združevanjem dodatkov v eno škatlo, hkrati pa ohranili trdnost oblazinjenja za zaščito pred veliko težo izdelka.

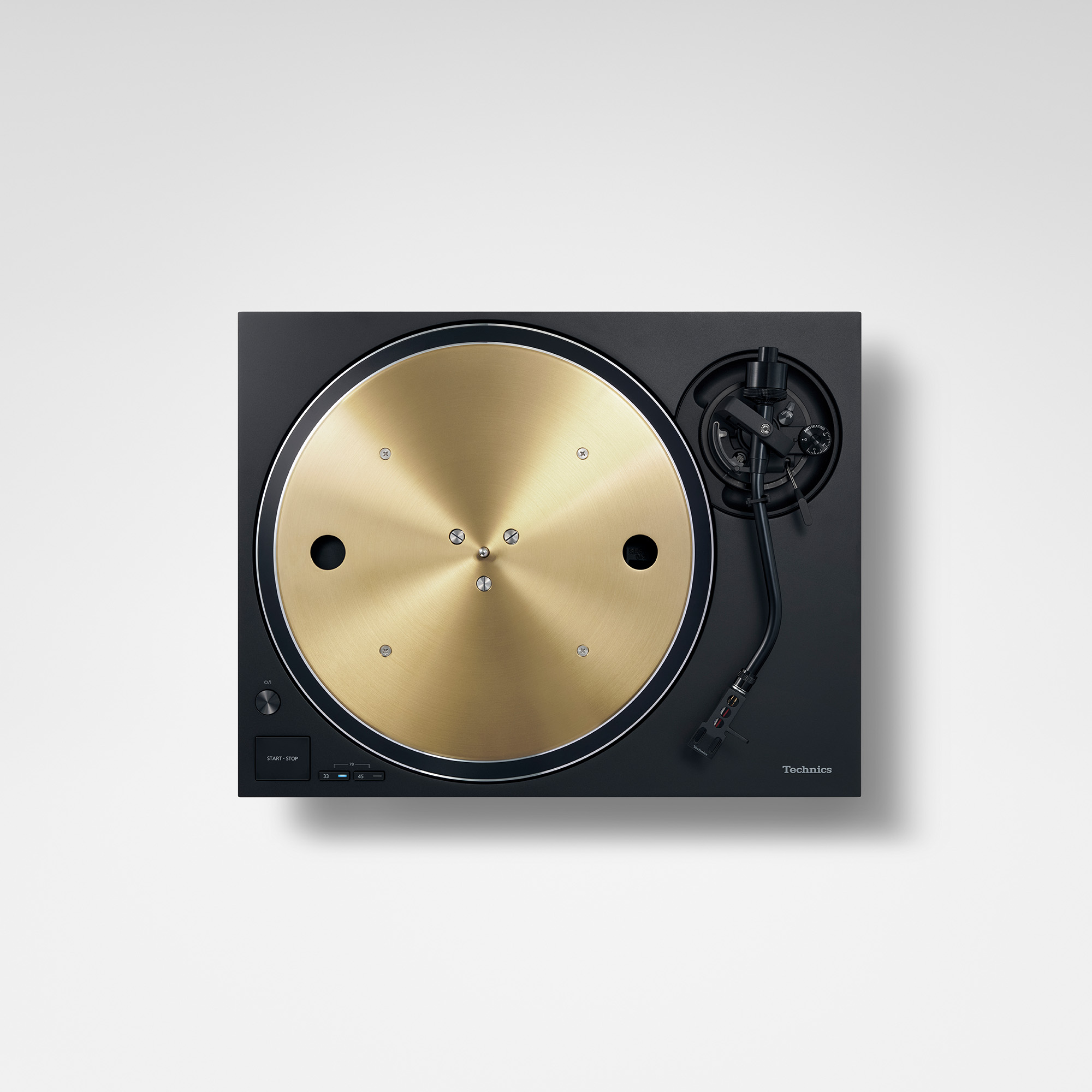

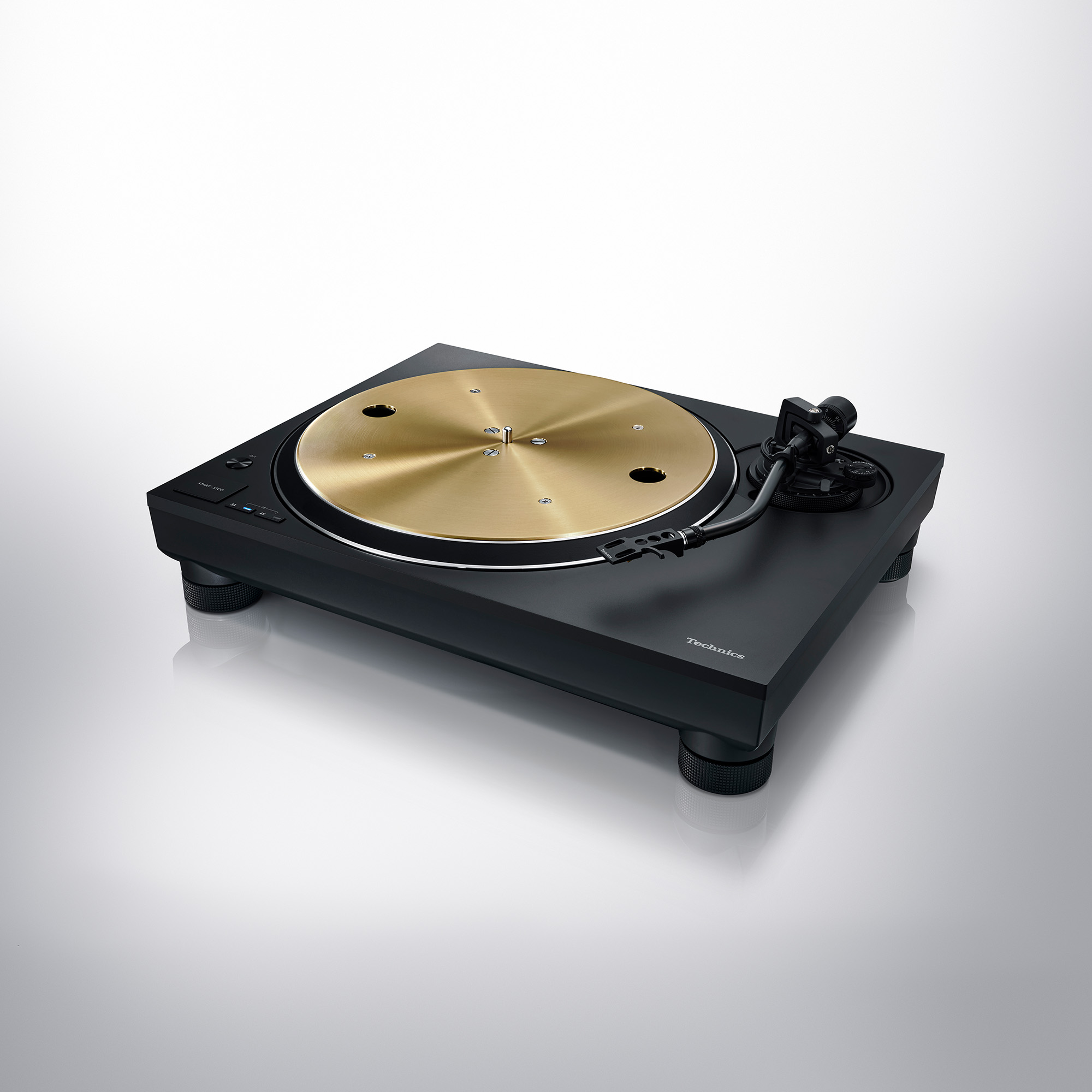

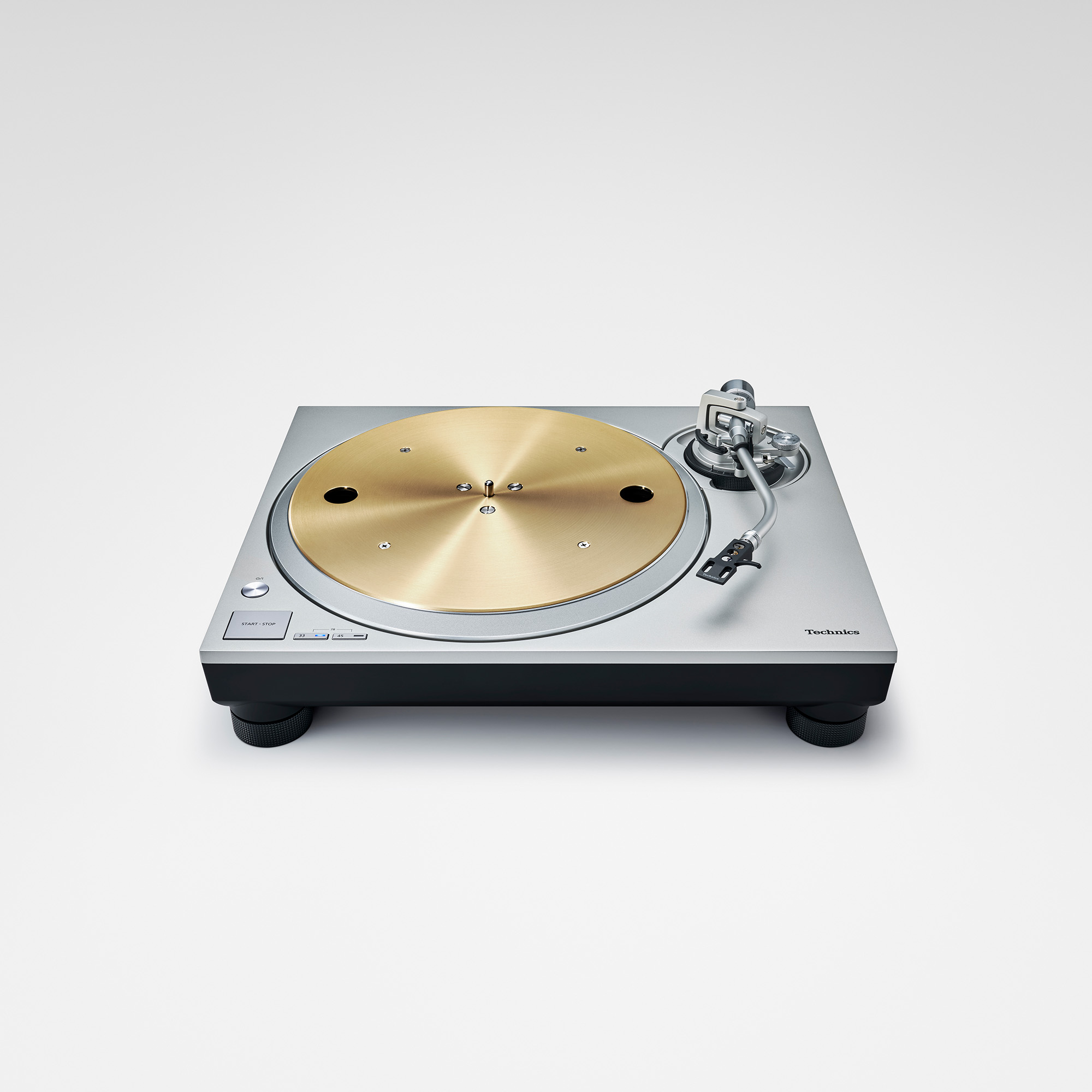

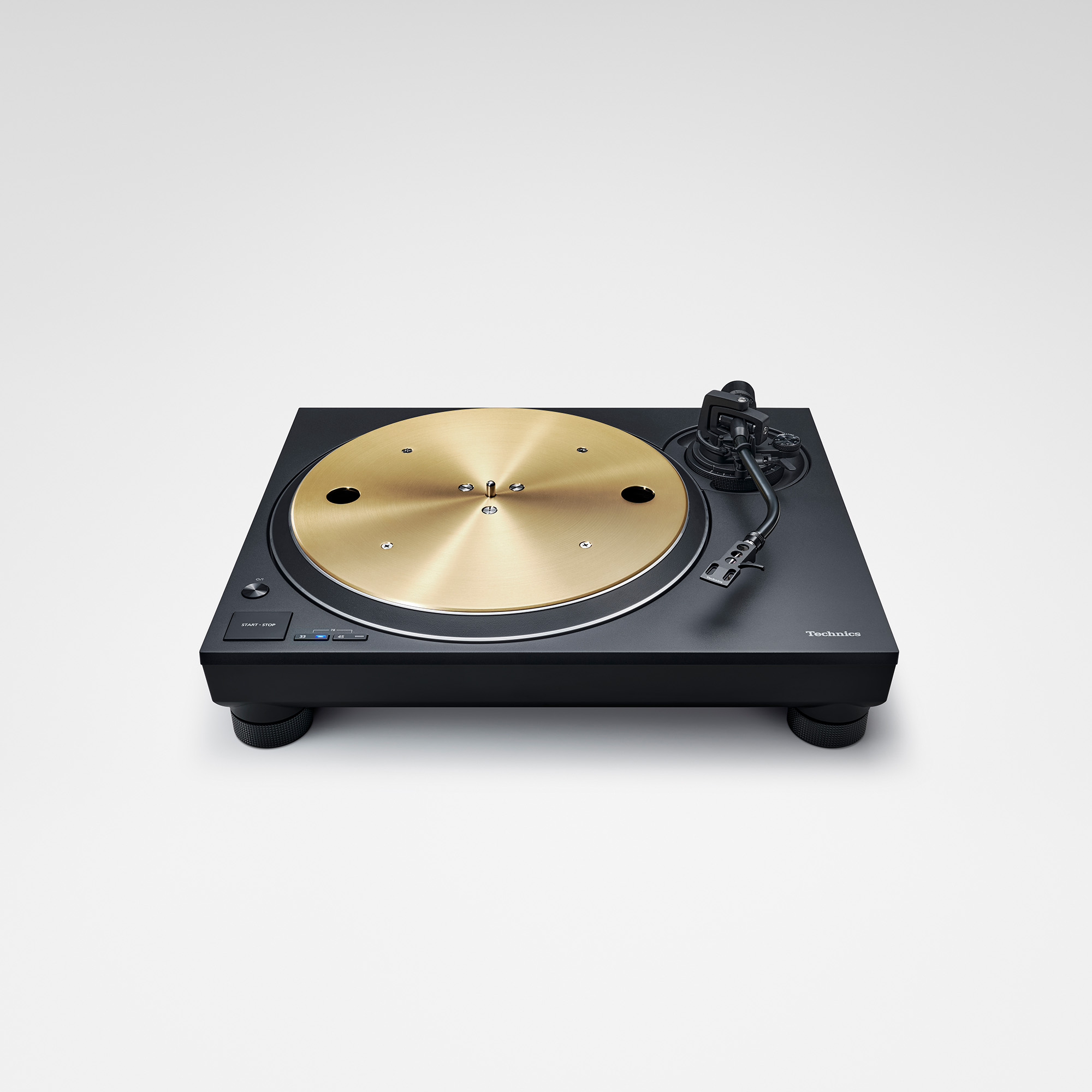

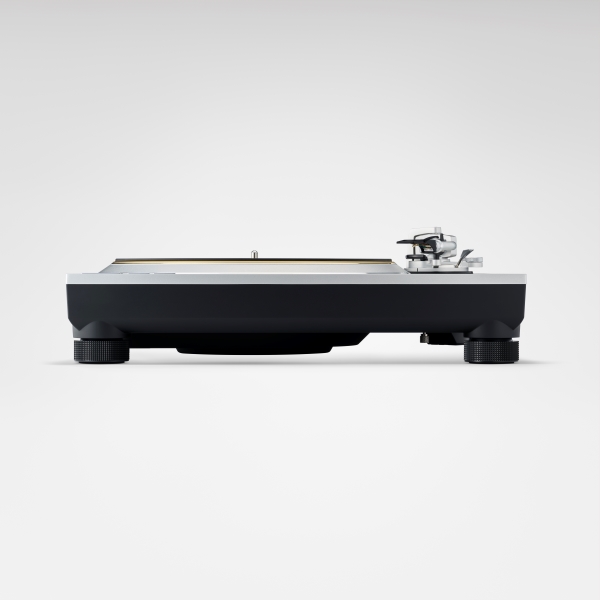

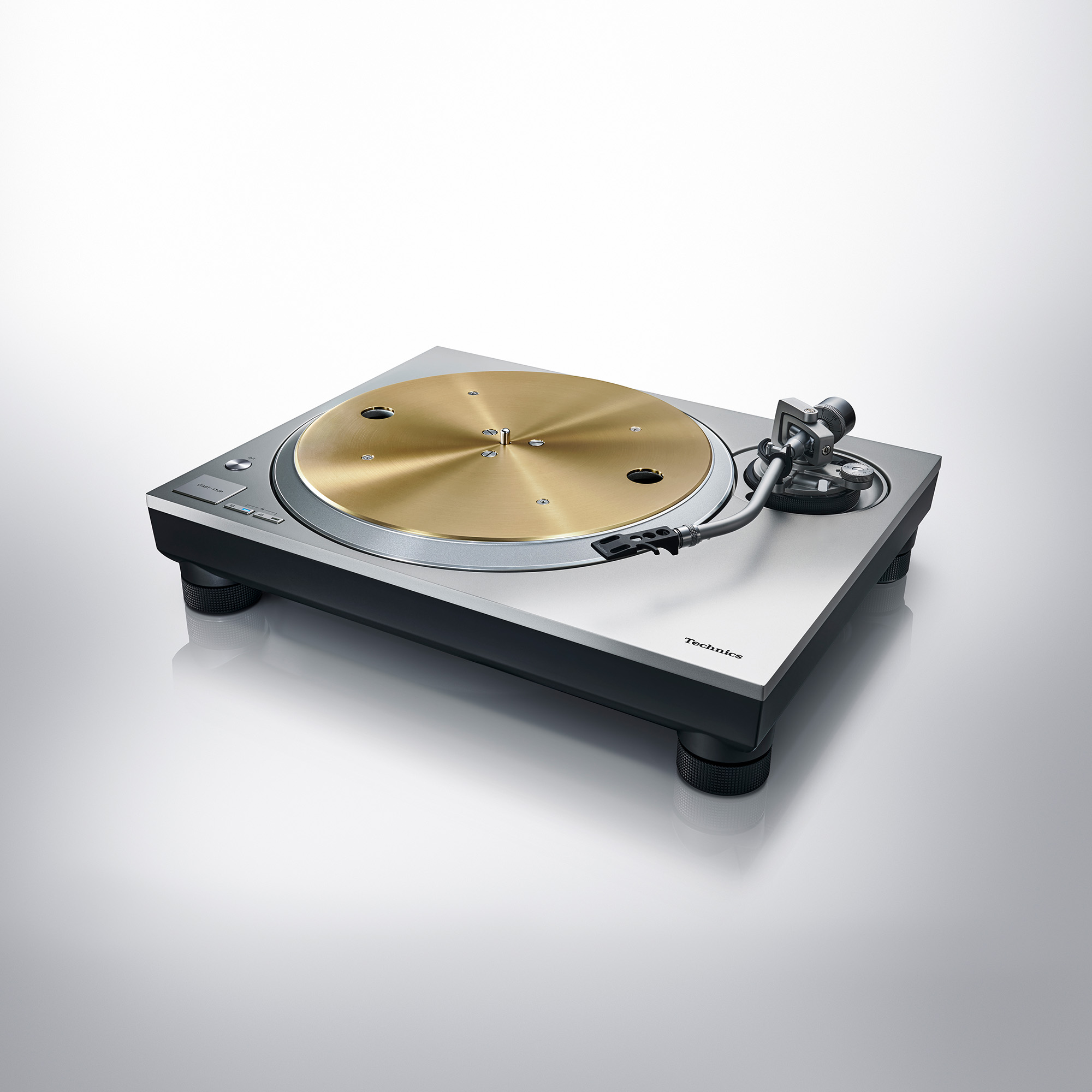

Poiščite navdih
Specifikacije
Motor neposrednega pogona brez jedra, ki zagotavlja stabilno vrtenje
Pogon ΔΣ-Drive duši vibracije motorja za bolj gladko in natančno vrtenje
Antivibracijska struktura s triplastno ploščo in dvoplastnim ohišjem
Nizkošumno nizkonapetostno napajalno vezje in preklopni napajalnik
Tonska roka z visoko občutljivostjo za začetno gibanje
Togo ohišje in silikonski izolatorji z visoko stopnjo dušenja za gladek zvok in izolacijo pred različnimi vibracijami
Podatki o krožniku
-
Način pogona
-
Neposredni pogon
-
-
Motor
-
Brezkrtačni motor na enosmerni tok
-
-
Hitrosti krožnika
-
33-1/3, 45 in 78* vrt./min
* Hitrost vrtljive plošče bo 78,26 rpm, ko je nastavljena na 78 rpm.
-
-
Začetni navor
-
0,32 N・m (3,3 kgf・cm)
-
-
Doseganje nazivne hitrosti
-
0,7 s od mirovanja do 33 1/3 vrtljajev na minuto
-
-
Zavorni sistem
-
Elektronska zavora
-
-
Frekvenčno nihanje in trepetanje
-
0,025 % W.R.M.S.
-
-
Krožnik
-
Togo združena in tlačno lita medenina in aluminij
Premer: 332 mm
Masa: Približno 3,6 kg (vključno z gumijasto podlogo)
-
Podatki o ročici
-
Vrsta
-
Statična masa
-
-
Delovna dolžina
-
230 mm
-
-
Previs
-
15 mm
-
-
Kot napake sledenja
-
Do 2° 32’ (na zunanjem utoru 30-cm (12’’) plošče)
Do 0° 32’ (na zunanjem utoru 30-cm (12’’) plošče)
-
-
Kot odmika
-
22°
-
-
Razpon nastavitve višine ročice
-
0–6 mm
-
-
Območje nastavitve pritiska igle
-
0–4 g (neposredno zaznavanje)
-
-
Masa školjke glave
-
Približno 7,6 g
-
-
Veljavni razpon mase vstavljive glave
-
(brez pomožne uteži)
5,6–12,0 g
14,3–20,7 g (vključno z ohišjem glave)
(z majhno pomožno utežjo)
10,0–16,4 g
18,7–25,1 g (vključno z ohišjem glave)
(z veliko pomožno utežjo)
14,3–19,8 g
23,0–28,5 g (vključno z ohišjem glave)
-
-
Velikost vstavljive glave
-
Interval 12,7 mm (1/2 in)
-
-
Priključek na ohišju glave
-
4-polni priključek, φ 1,2 mm
-
Priključki
-
Avdio izhod
-
PHONO (pinski vtič) x 1
OZEMLJITVENI PRIKLJUČEK x 1
-
Splošno
-
Napajalnik
-
AC220-240 V, 50/60 Hz
-
-
Poraba energije
-
10 W (VKLOP)
0,3 W (IZKLOP)
-
-
Mere (Š x V x G)
-
453 x 173 x 372 mm
-
-
Teža
-
Približno 13,0 kg
-
-
Temperaturni razpon za uporabo
-
Od 0℃ to +40℃
-
-
Razpon vlažnosti za uporabo
-
35% do 80% RV (brez kondenzacije)
-
-
Dodatna oprema
-
Gramofon, podlaga za gramofon, protiprašni pokrov,
adapter za plošče EP, protiutež,
pomožna utež, ohišje glave, merilnik previsa,
komplet vijakov za vstavljivo glavo, kabel PHONO,
ozemljitveni kabel PHONO, napajalni kabel za izmenični tok, komplet vijakov za gramofon,
uporabniški priročnik
-
