Systém gramofónu s priamym pohonom SL-1210G

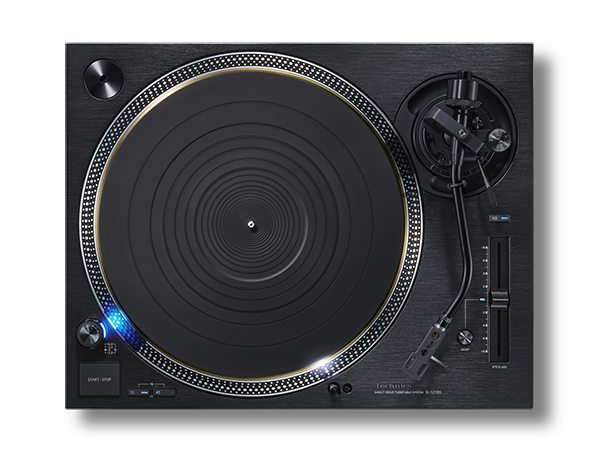

Fotografia Systém gramofónu s priamym pohonom SL-1210G

Sekcia gramofónu

  • Typ

    • Ručný gramofón s priamym pohonom
  • Rýchlosti gramofónu

    • 33 1/3, 45 a 78 ot./min.
  • Rozsah nastavenia

    • ±8 %, ±16 %
  • Počiatočné otáčky

    • 3,3 kg cm
  • Charakteristiky nárastu

    • 0,7 s od stavu zastavenia po 33 1/3 ot./min.
  • Vlnenie a chvenie

    • 0,025 % W.R.M.S. (JIS C5521)
  • Dunenie

    • 78 dB (podľa normy IEC 98A)
  • Otočný tanier gramofónu

    • Kombinácia mosadze a hliníka liateho pod tlakom
      Priemer: 332 mm
      Hmotnosť: približne 3,6 kg (vrátane gumenej podložky)

Sekcia prenosky

  • Typ

    • Univerzálna, statická rovnovážna
  • Efektívna dĺžka

    • 230 mm.
  • Previs

    • 15 mm.
  • Uhol sledovania chýb

    • Do 2° 32' (na vonkajšej drážke 30 cm (12") platne)
      Do 0° 32' (na vnútornej drážke 30 cm (12") platne)
  • Uhol posunu

    • 22°
  • Rozsah nastavenia výšky ramena

    • 0 – 6 mm
  • Rozsah nastavenia tlaku ihly

    • 0 – 4 g (priame čítanie)
  • Hmotnosť hlavy

    • Približne 7,6 g
  • Rozsah hmotností použiteľných kaziet

    • (Bez pomocného závažia)
      5,6 až 12,0 g
      14,3 až 20,7 g (vrátane hlavy)
      (S malým pomocným závažím)
      10,0 až 16,4 g
      18,7 až 25,1 g (vrátane hlavy)
      (S veľkým pomocným závažím)
      14,3 až 19,8 g
      23,0 až 28,5 g (vrátane hlavy)
  • Rozmer upevnenia kazety

    • Interval JIS 12,7 mm
  • Výstupok koncovky hlavy

    • 4-kolíkový výstupok koncovky, φ 1,2 mm

Konektory

  • Zvukový výstup

    • PHONO (kolíkový konektor), UZEMŇOVACÍ KONEKTOR

Všeobecne

  • Napájanie

    • Striedavé napätie 110 – 240 V, 50/60 Hz
  • Spotreba energie

    • 14 W, približne 0,2 W (pohotovostný režim)
  • Rozmery (š × v × h)

    • 453 × 173 × 372 mm
  • Hmotnosť

    • Približne 18 kg
  • Príslušenstvo

    • Gramofón, podložka gramofónu, protiprachový kryt, adaptér platní EP, vyvažovacie závažie, malé pomocné závažie, veľké pomocné závažie, hlava, ukazovateľ previsu, súprava skrutiek pre kazetu, kábel PHONO, uzemňovací vodič PHONO, napájací kábel, súprava skrutiek pre gramofón, návod na obsluhu
