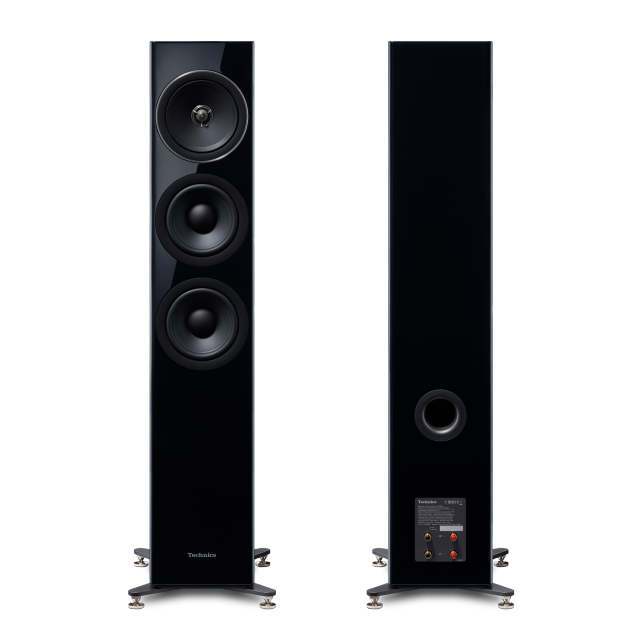

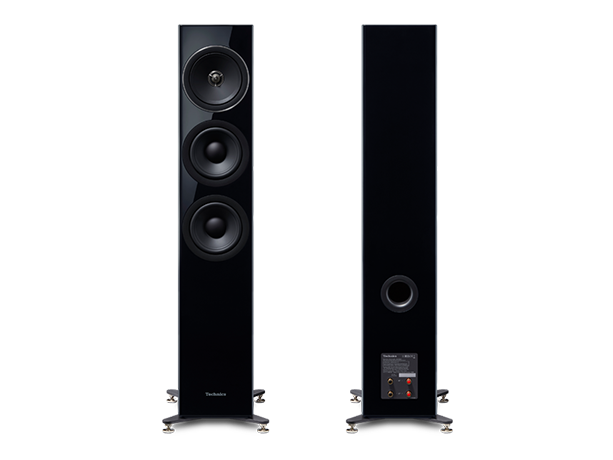

Система динаміків SB-G90M2

Для відтворення музики з підвищеною промовистістю просторового звуку потрібно, щоб усі фронти хвиль звуків, що надходять від динаміка, були вирівняні, коли вони досягають слухача, незалежно від його положення. Концепція точкового джерела звуку є одним з ідеальних підходів до втілення цього в життя.

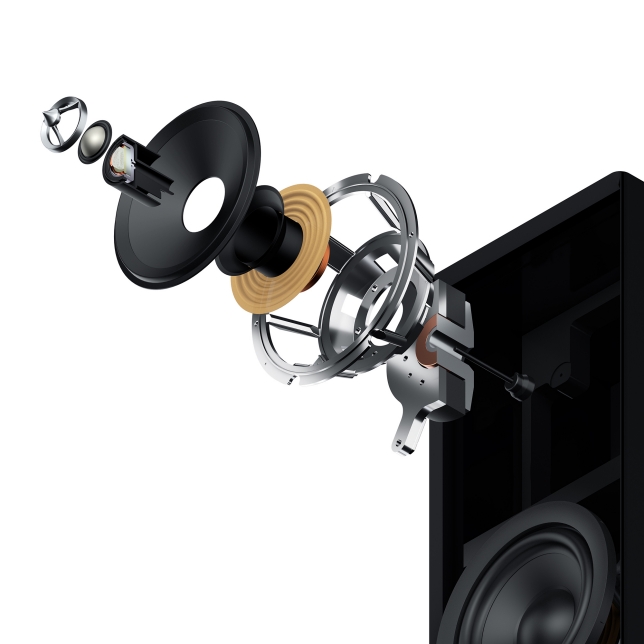

Щоб забезпечити відтворення точкового джерела звуку, була прийнята коаксіальна конфігурація, яку потім було об’єднано з лінійним фазуючим керном оригінальної форми для вирівнювання фаз і діафрагмою з рівномірним потоком, що має плоску форму та гладкі краї для мінімізації відбиття звуку.
Нещодавно був розроблений двосмуговий коаксіальний динамік SB-G90M2, який призначений для відтворення діапазону середніх і високих частот так, щоб реалізувати чітку локалізацію звукового зображення та високу якість звуку для плавної, насиченої емоціями музики, успадкувавши концепції точкового джерела звуку й лінійної фази, яких невпинно дотримується Technics.

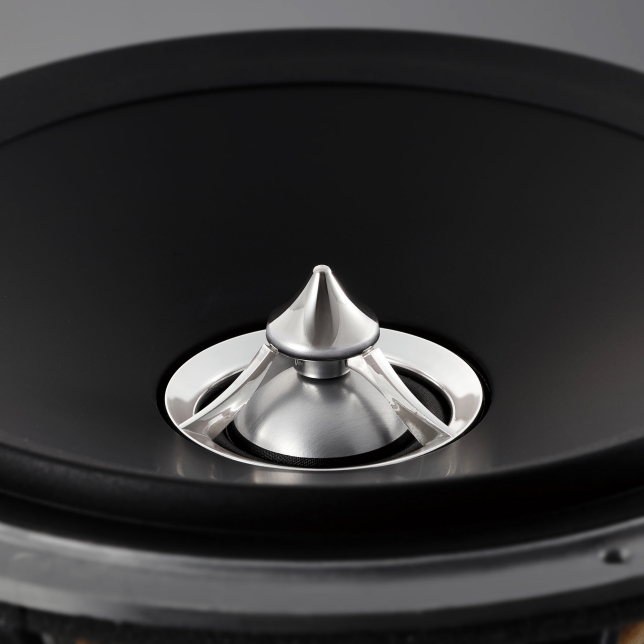

Акустичний штекер оригінальної форми, розташований на передній стороні діафрагми високочастотної головки, забезпечує можливість відтворення звуку з високою роздільною здатністю та широку звукову сцену.
Наконечник лінійного фазового штекера виготовлений із високомодульної латуні високої щільності. Це запобігає небажаній вібрації штекера через ефект вібрації середньочастотного блока, забезпечуючи чистий звук із низьким рівнем спотворень.

Коли звукова хвиля поширюється вздовж нерівномірної поверхні, її хвильовий фронт порушується через нерівності поверхні та призводить до погіршення частотних характеристик. Це особливо впливає на характеристики високих частот з короткими довжинами хвиль.

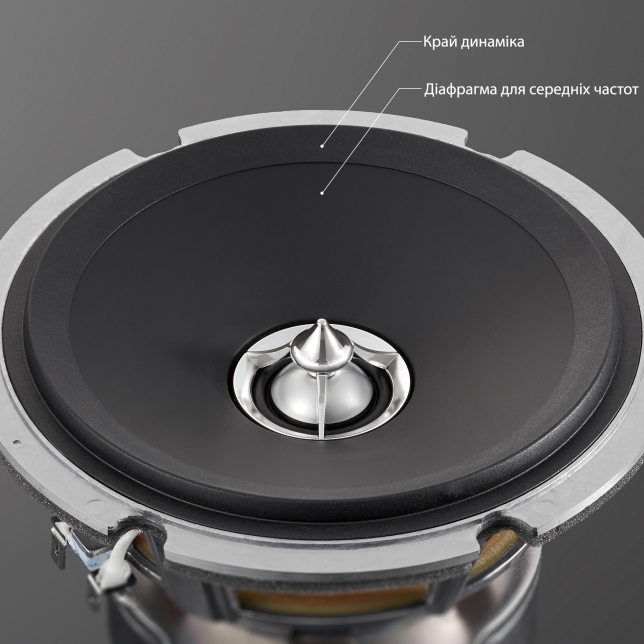

Діафрагма блока середнього діапазону, який є частиною блока коаксіального динаміка, має неглибоку форму з гладким краєм, щоб зменшити відбиття звуку та мінімізувати порушення звуків, які випромінюються діафрагмою, що забезпечує відмінні частотні характеристики, фазові характеристики та широку спрямованість.
Ця конфігурація забезпечує широку звукову сцену та плавний і насичений діапазон середніх і високих частот.

Щоб відтворити звук музики з високим співвідношенням сигнал/шум, джерела всіх небажаних звуків були повністю усунені.

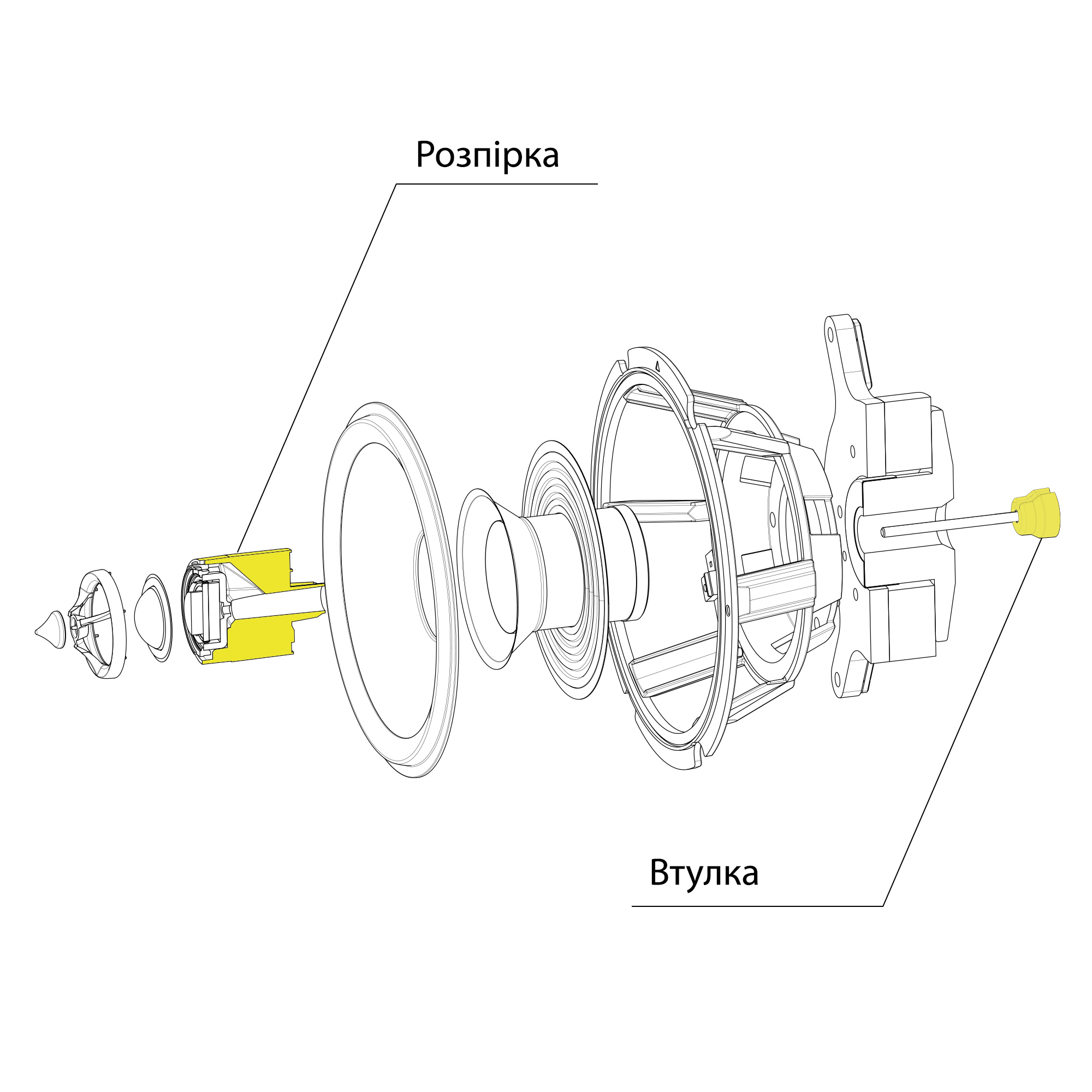

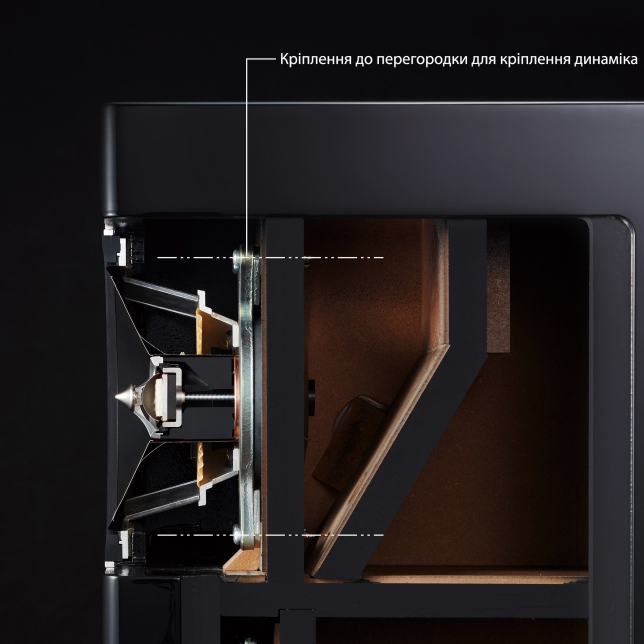

З цією метою збалансована архітектура кріплення динаміка, прийнята попередньою моделлю SB-G90, була додатково оптимізована за допомогою детального аналізу CAE, а також було нещодавно розроблено перегородку для кріплення динаміка, що дає змогу безпечно кріпити динаміки. Крім того, жорсткість усього корпусу була посилена, щоб скористатися перевагами архітектури збалансованого кріплення динаміка. Міцність і форма кожної з частин, що складають коаксіальний динамік, були ретельно перевірені, щоб усунути небажані вібрації та шум якомога повніше. Крім того, усередині корпусу передбачена структура звукового тракту. Ця нова унікальна структура ефективно усуває стоячі хвилі, які викликають резонансний пік.

Небажані вібрації, що створюються перегородкою для кріплення динаміка, було додатково зменшено завдяки вдосконаленню вентиляційних отворів з використанням CAE та можливості проникнення цільної перегородки НЧ-динаміка в нижню панель для досягнення більшої жорсткості. Крім того, оптимізовані вентиляційні отвори покращують розподіл звуку, що випромінюється з тильного боку динаміків, для покращення відгуку. До того ж перегородка для кріплення коаксіального динаміка відокремлена від перегородки для кріплення низькочастотного динаміка задля усунення взаємних перешкод.
Разом вони ще більше підвищують чіткість звуку та тривимірне подання звукового поля.

Резонанс, який називається стоячою хвилею, зазвичай створюється всередині корпусу динаміка звуком певної частоти, що визначається розміром корпусу. Найпоширеніший метод усунення стоячої хвилі — установлення звукопоглинального матеріалу всередині корпусу динаміка. Проте оскільки звукопоглинальний матеріал також поглинає звук на частотах, відмінних від тієї, що генерує стоячу хвилю, він дещо знижує динамічність або жвавість відтворюваного звуку.
Як контрзахід у нижній частині корпусу низькочастотного динаміка передбачена структура звукового тракту, що спрямовує стоячі хвилі. Як контрзахід у нижній частині корпусу низькочастотного динаміка передбачена структура звукового тракту, що спрямовує стоячі хвилі. Звукопоглинальний матеріал установлюється там на шляху звуку, де швидкість звуку стає максимальною. Це дає змогу ефективно позбуватися стоячих хвиль, які спричиняють резонансні піки, використовуючи мінімальну кількість звукопоглинального матеріалу. (Запатентовано)
Така структура дає змогу використовувати всю інформацію, необхідну для точного відтворення музики, тому акустична система реалізує більш живе та природне середньо- та низькочастотне звучання.
