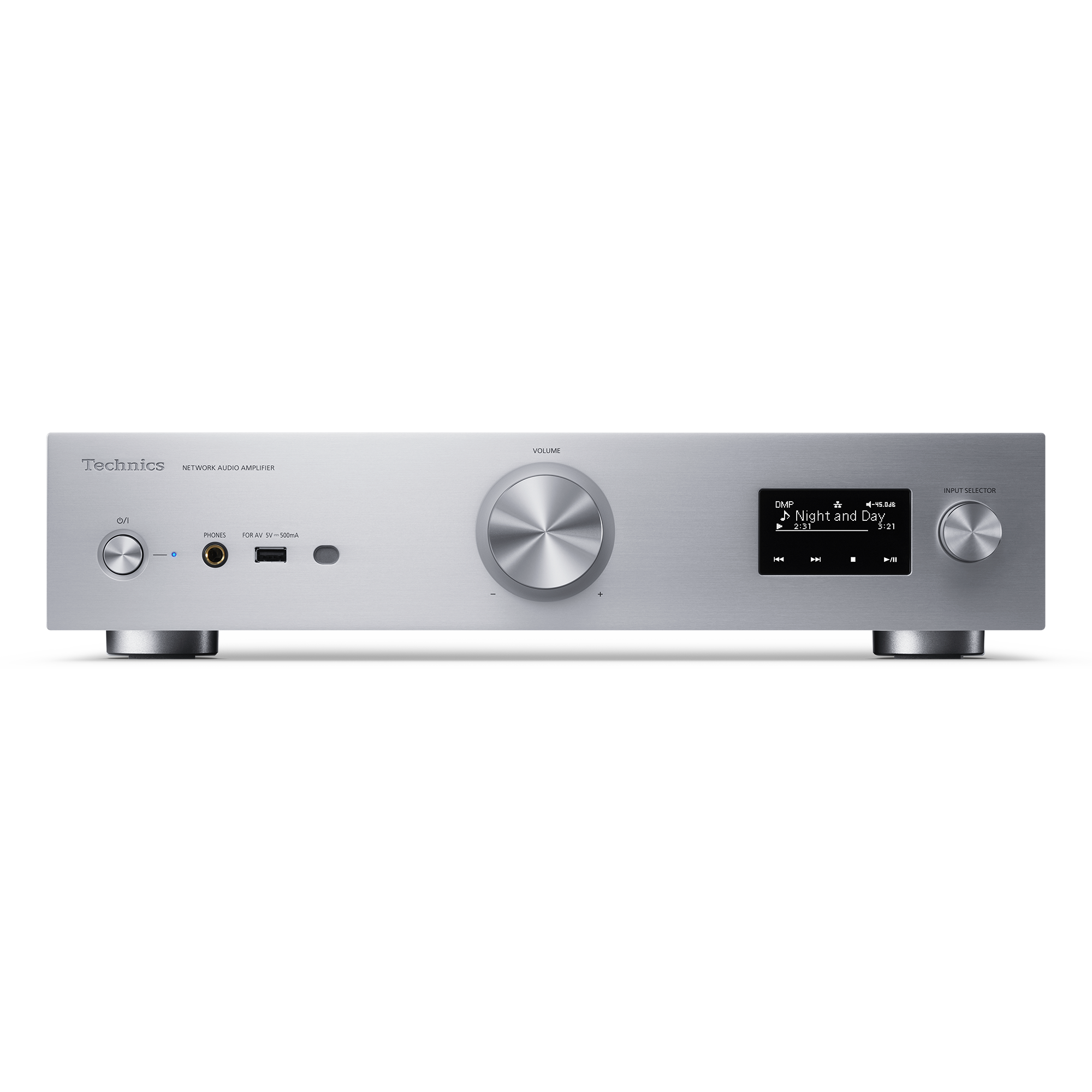

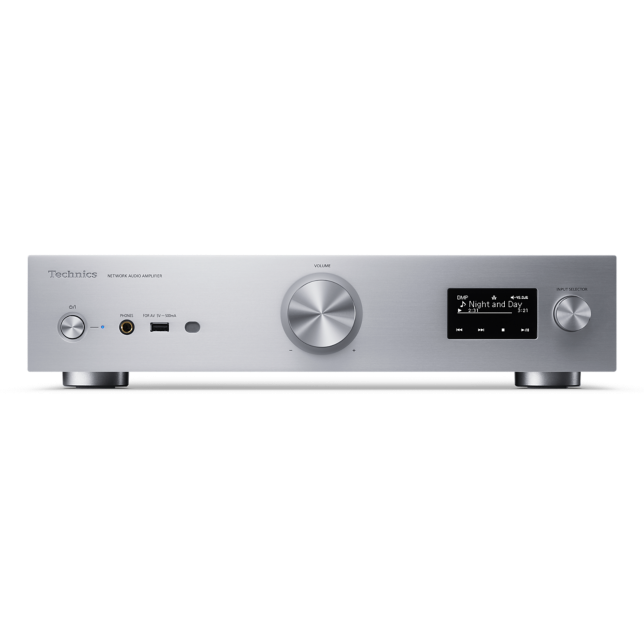

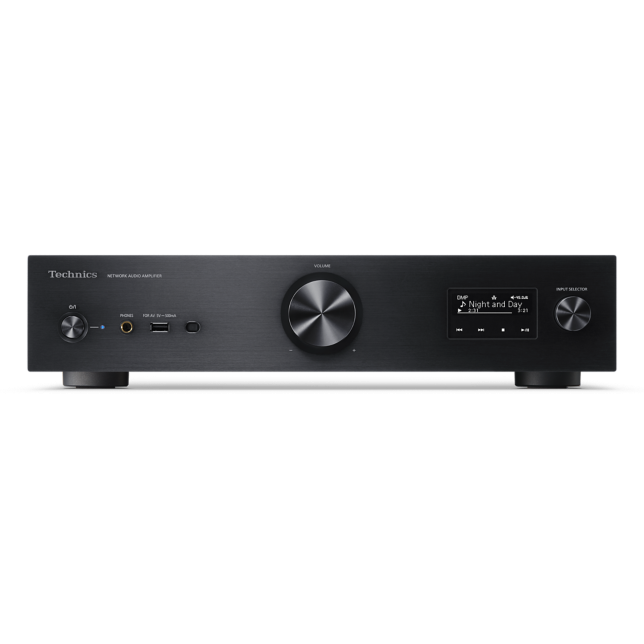

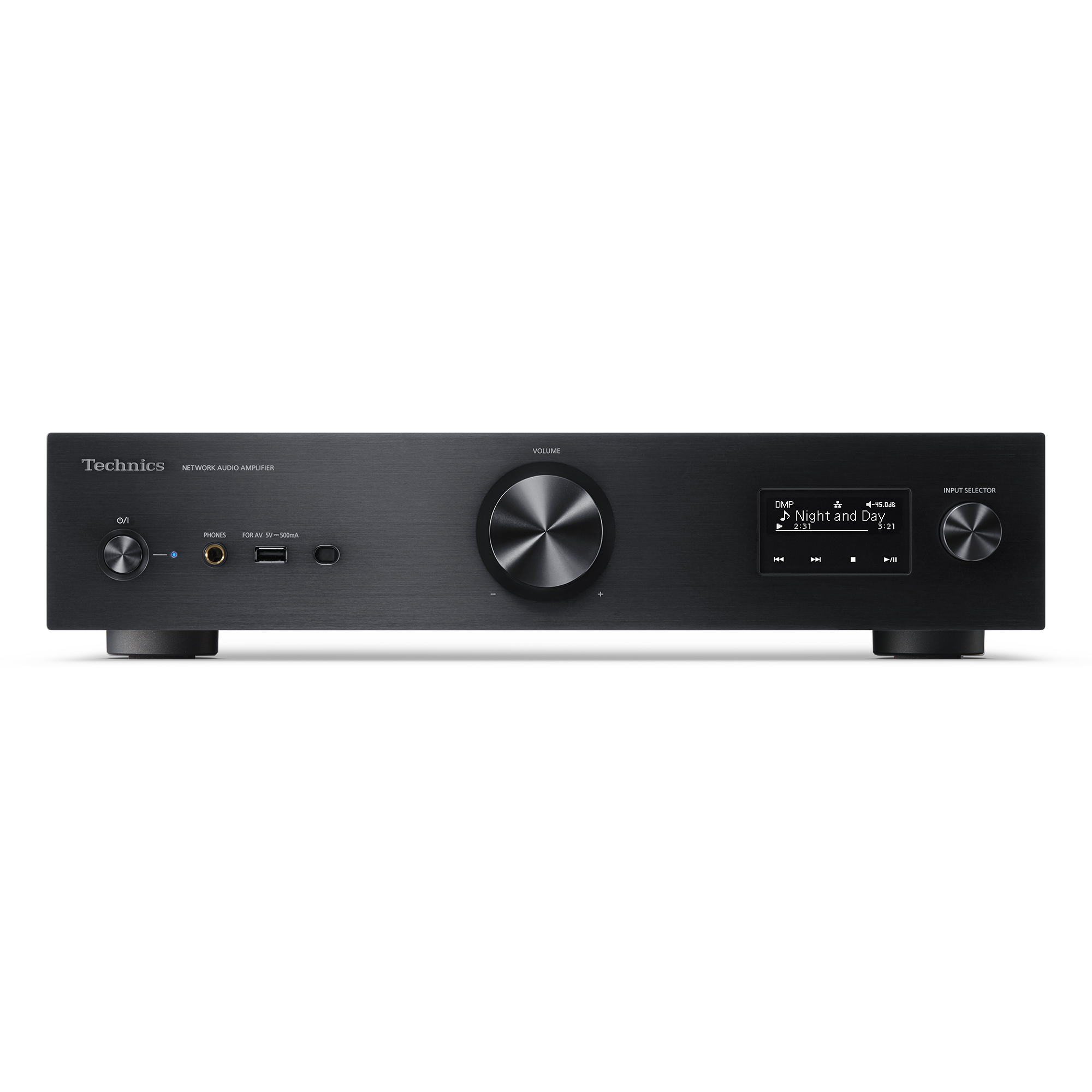

Мрежов аудио усилвател SU-GX70

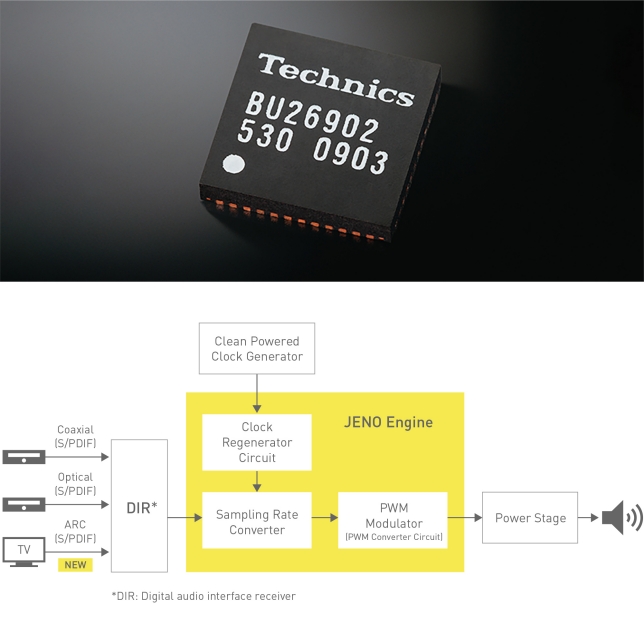

SU-GX70 използва изцяло цифров усилвател, който включва известната цифрова аудио технология на Technics. Нейната цифрова система за предаване обработва сигналите напълно цифрово на всички етапи от входа до изхода. В сравнение с аналоговото предаване, тази система е по-малко податлива на разграждане на сигнала, причинено от външен шум, осигурявайки по-прецизното му предаване. Точната обработка на сигнала не само осигурява цифрово аудио с висока разделителна способност, но и поддържа меката текстура, присъща на аналоговите записи.
Освен това, двигателят JENO е използван в HDMI ARC (Audio Return Channel), който е инсталиран в продукт на Technics за първи път. Това помага да се намали влошаването на качеството на звука, причинено от трептене по време на предаването на цифрови аудио сигнали (S/PDIF), осигурявайки несравними нива на яснота в телевизионното аудио.

Импедансът на високоговорителя се променя с всяка честота и е необходим усилвател на мощността, за да задвижва високоговорителите, без да се влияе от характеристиките на високоговорителя. Въпреки това, конвенционалните цифрови усилватели са свързани към високоговорителите чрез нискочестотен филтър на изходния етап, така че те са още по-силно засегнати от характеристиките на импеданса на високоговорителя. Също така, въпреки че амплитудните характеристики на конвенционалните усилватели, дължащи се на отрицателна обратна връзка, са подобрени, фазовите характеристики не могат да бъдат подобрени.

По този начин разработихме алгоритъм за адаптивна оптимизация на импеданса на високоговорителя, който извършва корекция на идеалния импулсен спектър чрез цифрова обработка на сигнала чрез измерване на честотните амплитудно-фазови характеристики на усилвателя със свързаните високоговорители. Тази техника позволява изравняване на честотните характеристики на амплитудата и фазата, които преди това не са били постигнати от усилвателите, като същевременно се осигурява звук с богато пространствено изразяване.

Дизайнът на захранването е от съществено значение за аудио системи, съдържащи усилватели, цифрови схеми и други подобни компоненти. За да се елиминират всички неблагоприятни ефекти върху усилвателя, SU-GX70 е оборудван със специално захранване за веригите на усилвателя, което е независимо от всички други вериги. Така в специалното захранване на усилвателя и компонентите на усилвателя са използвани електролитните кондензатори, инсталирани в моделите от висок клас.

SU-GX70 използва високоскоростно импулсно захранване от приблизително 130 kHz. Чрез увеличаване на честотата на превключване се намалява шумовата интерференция на честотната лента за възпроизвеждане на музика. Това позволява високочувствително захранване за музика и висока мощност на високоговорителя.

За да може SU-GX70 да получава аудио сигнали чрез HDMI ARC (Audio Return Channel), поради спецификациите, видео сигналите трябва първо да бъдат изведени от SU-GX70. Въпреки това, изходът на тези сигнали може да предизвика нежелан шум.
По този начин видео сигналите се извеждат от SU-GX70 с по-ниска скорост, а цифровата стойност на цвета на всеки пиксел е зададена на нула. Това осигурява работа с ниско натоварване между HDMI предаващите/приемащите устройства, предотвратявайки нежеланото генериране на шум от видеосигналите. Това също така намалява въздействието върху качеството на звука. Освен това предаването на сигналите от телевизора към двигателя JENO по възможно най-краткия маршрут свежда до минимум всяко по-нататъшно въздействие от трептенето. Това е механизъм, уникален за Panasonic/Technics като лицензодатели на HDMI.

В режим на чисто усилване изключването на захранването към мрежата и HDMI веригите премахва шума от устройството или антената. Това осигурява възпроизвеждане на музика с още по-голяма яснота.

Дискретната верига на усилвателя, използвана в SU-GX70, е преработена и адаптирана от веригата, използвана в SU-R1000, и е използвано същото симетрично оформление.
Освен това са използвани и други висококачествени аудио части от същия клас, подобно на тези, използвани в SU-R1000, като нискошумови FET, тънкослойни резистори, филмови кондензатори и електролитни кондензатори. По този начин устройството е прецизно настроено към всеки детайл.
