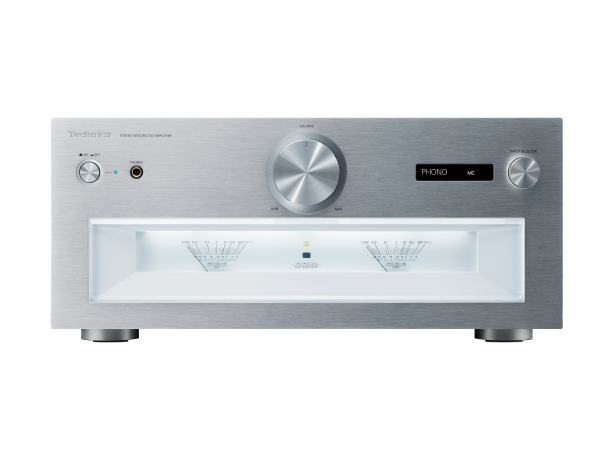

Вграден стерео усилвател SU-R1000

Отклоненията за основна причина за изкривявания в цифровите системи и се предизвикват от неправилно синхронизиране на основните часовници, използвани при цифровото към аналогово преобразуване. За елиминиране на влошаването на звука, предизвикано от отклонения, Technics е разработила оригинална верига за намаляване на отклоненията, състояща се от часовников генератор в системата за оформяне на звука за намаляване на отклоненията в нискочестотния диапазон и висока прецизност на преобразователя на честотната дискретизация за потискане на отклоненията във високочестотния диапазон. Това намалява отклоненията по идеален начин в рамките на целия честотен диапазон. Това действа с оригиналната високопрецизна преобразуваща верига PWM (Pulse Width Modulation), оптимизирайки скоростта на оформяне на звука, степента и числото на повторно квантоване, както и PWM градирането за преобразуване на сигнали с висока разделителна способност към PWM без предизвикване на каквито и да е повреди на динамичния диапазон. Тези технологии позволяват на дизайна на цифровите усилватели на Technics да възпроизвеждат естествени и деликатни нюанси на музиката.

Технологията за активно премахване на изкривяванията, която е новоразработена от Technics, точно отделя и отстранява изкривяванията в етапа на изходна мощност, генерирани от която е генерирана от електродвижещата сила на брояча на високоговорителя и спадането на напрежението. На Hi-Fi аудио пазара, където неограничен брой аудио системи могат да бъдат конфигурирани чрез комбиниране на различни продукти, първокласните аудио усилватели трябва оптимално да задвижват различни високоговорители. Технологията за активно премахване на изкривяванията точно отделя изкривяванията чрез определяне на разликата между терминала за изхода на високоговорителя и JENO изхода и след това прилага корекция към изходния цифров сигнал, като по този начин коригира системата на конвенционалния цифров усилвател. Това осигурява мощна задвижваща сила на високоговорителя и акустична енергия, като същевременно предлага превъзходни ползи на цифров усилвател, като нисък шум, прецизно звуково изобразяване и обширен звуков амбианс, независимо от вида на свързаните високоговорители.

В SU-R1000 се използва система на импулсно захранване за гарантиране на стабилно подаване на напрежение и ток, необходими за цифровия усилвател. При конвенционалната система на импулсно захранване, времето на ВКЛ. на захранването се контролира с цел стабилизиране на напрежението и това води до флуктуация на импулсна честота в зависимост от товара, в резултат на което се получава модулационен шум, който повлиява качеството на звука. Усъвършенстваното скоростно тихо захранване елиминира този шум чрез фиксиране на импулсната честота в лентата 400kHz. Освен това в по-късната фаза е добавен регулатор за свръхнисък шум. Това предотвратява намаляването на управление поради фиксирана импулсна честота и възпрепятства смесването на шумов компонент във високите честоти. Резултатът е захранване с висок отговор, което води до най-добри работни характеристики на цифровия усилвател.

В SU-R1000 всеки елемент, изграждащ захранването, е щателно изследван и прегледан за по-високо качество на звука. Освен това са предоставени четири независимо захранващи модула за различните блокове на вериги за допълнително подобряване на качеството на звука. Тъй като SU-R1000 е интегриран усилвател, вътрешните вериги се състоят от етап на предварително усилване и етап на усилване на мощта в смес на аналогови и цифрови вериги. Секцията на Phono-EQ, която обработва минутните аналогови сигнали, е особено податлива на ефектите на шума, предаван чрез захранващата линия. SU-R1000 използва отделни захранващи модули за аналоговите вериги и цифровите вериги в етапа преди усилване. Той също така разполага с отделни захранващи модули за десния и левия канала в етапа на усилване на мощта, изискващо по-голяма електрическа мощност. С четирите независими захранващи модула в SU-R1000 се предотвратява индуцираната от захранващата линия интерференция сред захранващите блокове и се постига високо S/N съотношение и отлично отделяне.

Фоно входящата секция и аналоговата входяща секция разполагат с дизайн с изцяло дискретна верига. Technics е реализирала идеална, симетрична подредба на веригата и извършила щателно настройване. Новите вериги предотвратяват интерференция между левия и десния канал и постигат отлично отделяне на канала. Освен това фоно входящата секция и XLR входящата секция разполагат с напълно балансирана трансмисия за гарантиране на предаването на сигнал с висока чистота и минимален ефект на шума. USB входящата верига в цифровата входяща секция е оборудвана с висококачествени рубинови слюдени кондензатор и стабилизатори на захранването с резистори с немагнитен въглероден филм за блокиране на електрическия шум, напр. от компютър и за намаляване до минимум на ефекта на външния шум. A/D преобразователят включва висококачествен чип, изработен от Asahi Kasei Microdevices (AKM), за високопрецизно A/D преобразуване. По този начин SU-R1000 възпроизвежда впечатляващо качество на звука от всеки аналогов или цифров входящ източник.

Здравината на шасито е подобрена значително с цел потискане на вибрациите в корпуса, които също са източник на шум. Вътрешното шаси разполага с отделена структура с два дека. На горния дек е монтирана секцията на усилвателя на мощността, състоящ се от усилваща верига и захранваща верига. На долния дек е инсталирана секцията преди усилването, която се състои от секция на аналоговия вход, включително фоно еквалайзера, и цифровата входяща секция, както и захранващите вериги за тях. Не само горният и долният дек са отделени - блоковете на отделните вериги също са отделени един от друг със стоманени изолиращи пластини. Тези стоманени изолиращи пластини служат и като укрепващи пластини за подсилване на здравината на цялото шаси. От външната страна предният панел е с дебелина 10 mm, а страничните панели и горният панел са изработени от алуминиеви пластини, третирани с алумит, с дебелина 6 mm. Те подобряват и здравината и устойчивостта на вибрации. Изолаторите, които поддържат шасито са изработени от чугун с отлични характеристики за атенюиране на сигнала. Като цяло горепосочените части и материали подобряват качеството на вътрешните сигнали и елиминират ефектите на външните вибрации при най-високите нива.

Входящи и изходящи терминали, изработени от щателно подбрани висококачествени части
- Терминали на високоговорителя, проектирани за позволяване на свързване на кабели на високоговорител с много голям диаметър
- Y-куплунг терминали за гарантиране на надеждна връзка на кабела
- Произведени от Neutrik аналогови балансирани входни терминали и PHONO XLR входни терминали (изключително за MC)
- Аналогови входящи терминали със златно покритие, фрезовани месингови части

Рафиниран дизайн на Technics
- Атрактивни предни панели с висококачествен финиш на повърхността и оборудвани с традиционния измервател с две стрелки
- Бутон за силата на звука и за избор, изработени от части, ферозовани от солидни алуминиеви блокове и стругован финиш

Интелигентният фоно EQ, монтиран в SU-R1000, използва технология за подобряване на качеството на звука за DSP, която Technics е акумулирала чрез разработването на LAPC, за да се реализира високо качество на звука, което не е възможно с аналоговия Phono-EQ. Тази технология се състои от три части: 1. Точна EQ крива, 2. Заглушител на преплитане и 3. Оптимизатор на отговора. Тези функции могат да бъдат ВКЛ./ИЗКЛ. според предпочитанията на потребителя.
