Amplificateur stéréo intégré SU-R1000

La gigue est une cause majeure de distorsion dans les systèmes numériques; elle résulte d'une mauvaise synchronisation des horloges principales utilisées dans la conversion numérique-analogique. Pour éliminer la dégradation du son causée par la gigue, Technics a développé un circuit de réduction de gigue unique, comprenant un générateur d'horloge dans le système de mise en forme du bruit pour réduire la gigue dans les graves et un convertisseur d'échantillonnage haute précision pour supprimer la gigue dans les aigus. Ainsi la gigue est réduite sur l'ensemble de la gamme de fréquence. Il fonctionne en conjonction avec un circuit de conversion de la modulation d'impulsions en durée (MID) unique et de haute précision qui optimise la vitesse et le degré de mise en forme du bruit ainsi que le nombre de bits de quantification, et la progressivité de la courbe MID, de façon à convertir les données contenues dans les sources sonores à haute résolution en signaux de modulation d'impulsions en durée sans perte. Ces technologies permettent à Technics d'assurer la reproduction d'un son naturel et hautement détaillé, permettant de percevoir même les délicates nuances musicales.

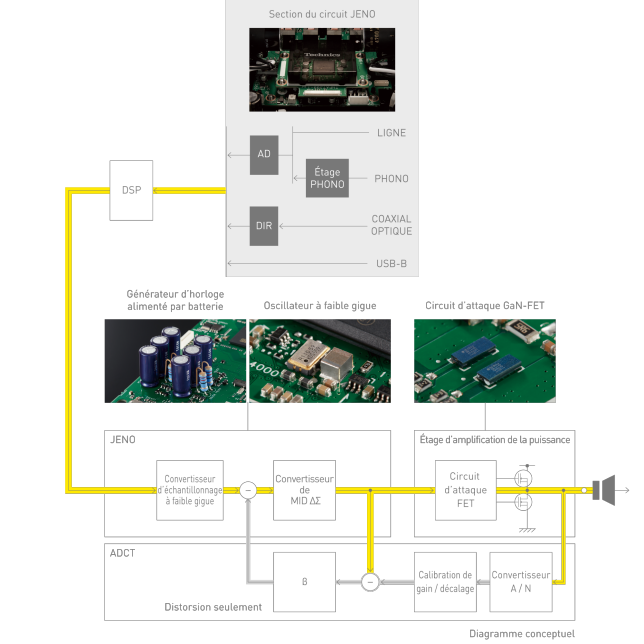

La technologie d'annulation active de la distorsion (ADCT) nouvellement développée par Technics extrait et supprime avec précision la distorsion dans l'étage de puissance de sortie, laquelle est générée par la force contre-électromotrice du haut-parleur et les chutes de tension. Sur le marché de l'audio Hi-Fi, où un nombre illimité de systèmes audio peuvent être configurés en combinant divers produits, les amplificateurs audio haut de gamme doivent gérer de manière optimale une grande variété d'enceintes acoustiques. La technologie de suppression active de la distorsion extrait avec précision la distorsion en déterminant la différence entre la sortie aux bornes des enceintes et la sortie du circuit JENO, puis applique une correction au signal numérique de sortie, modifiant ainsi le système d'amplification numérique classique. Cela permet d'obtenir des enceintes une force motrice puissante ainsi qu'une énergie acoustique tout en offrant les caractéristiques supérieures de l'amplificateur numérique : un faible bruit, une image sonore nette et une ambiance sonore étendue, quel que soit le type d'enceintes connectées

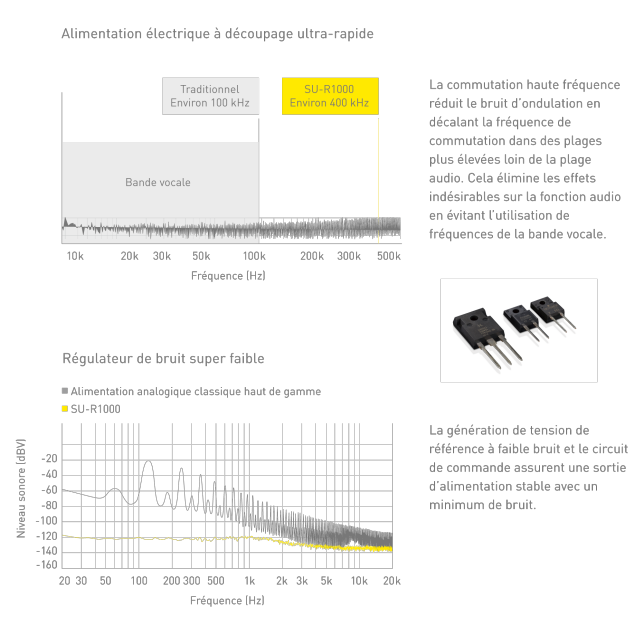

Le SU-R1000 utilise un bloc d'alimentation à découpage assurant une alimentation en tension stable et le courant requis pour l'amplificateur numérique. Dans un bloc d'alimentation à découpage classique, le temps de mise en marche de l'opération de commutation était contrôlé afin de stabiliser la tension, ce qui faisait fluctuer la fréquence de commutation en fonction de la charge, et entraînait un bruit de modulation qui influençait la qualité sonore. L'alimentation hybride silencieuse ultra-rapide a éliminé ce bruit en fixant la fréquence de commutation dans la bande de 400 kHz. De plus, un régulateur de bruit super faible est prévu dans l'étage suivant. Cela empêche la diminution de régulation issue de la fréquence de commutation fixe et rend impossible le mélange de la composante de bruit dans les aigus. Il en découle une alimentation à haute réponse qui permet d'obtenir les meilleures performances de l'amplificateur numérique.

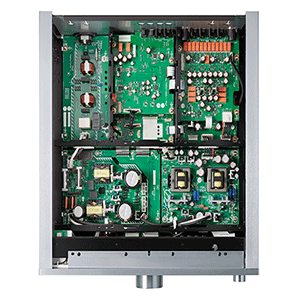

Dans le SU-R1000, chaque élément composant l'alimentation électrique a été soigneusement examiné et revu pour optimiser la qualité sonore. De plus, quatre blocs indépendants d'alimentation sont fournis pour les divers ensembles de circuits afin d'améliorer encore davantage la qualité du son. Comme le SU-R1000 est un amplificateur intégré, les circuits internes se composent d'un étage de préamplification et d'un étage d'amplification de puissance dans un mélange de circuits analogiques et numériques. La section de l'égaliseur phono intelligent, qui traite de minuscules signaux analogiques, est particulièrement sensible à l'effet du bruit transmis par la ligne d'alimentation. Le SU-R1000 utilise des unités d'alimentation séparées pour les circuits analogiques et les circuits numériques dans l'étage de préamplification. Il utilise également des unités d'alimentation séparées pour les canaux droit et gauche dans l'étage d'amplification de puissance qui demande une grande puissance électrique. Grâce à ses quatre blocs indépendants d'alimentation, le SU-R1000 empêche les interférences induites par la ligne d'alimentation entre les ensembles de circuit et permet d'obtenir un rapport signal-bruit élevé et une excellente isolation.

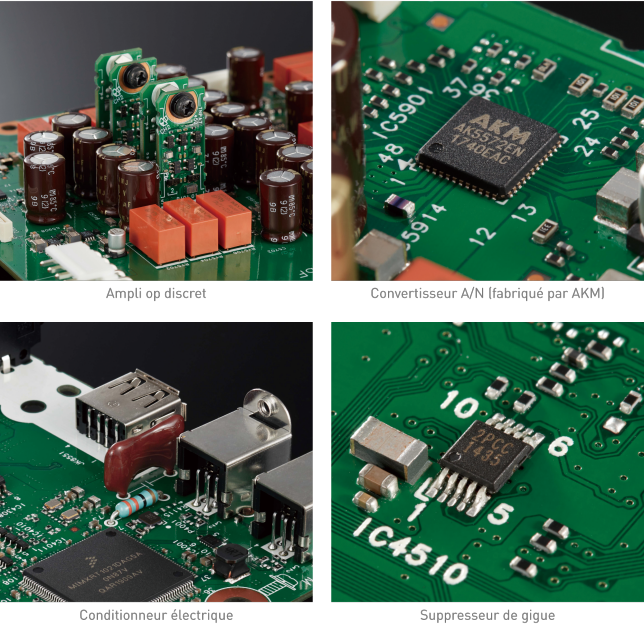

La section d'entrée phono et la section d'entrée analogique présentent une conception de circuit complet à composants discrets. Technics a réalisé une configuration de circuit symétrique idéale et effectué un réglage méticuleux. Les nouveaux circuits empêchent les interférences entre les canaux droit et gauche et assurent une excellente séparation des canaux. De plus, la section d'entrée phono et la section d'entrée XLR utilisent une transmission complètement équilibrée pour assurer une transmission de signal de haute pureté avec un minimum d'effet de bruit. Le circuit d'entrée USB dans la section d'entrée numérique est équipé d'un condensateur en mica rubis de haute qualité et d'un conditionneur électrique avec des résistances à couche de carbone non magnétique pour bloquer le bruit électrique provenant par exemple d'un PC et pour minimiser l'effet du bruit externe. Le convertisseur A/N intègre une puce haute performance fabriquée par Asahi Kasei Microdevices (AKM) pour une conversion A/N de haute précision. Ainsi, le SU-R1000 reproduit une qualité sonore exceptionnelle à partir de toutes les sources d'entrée analogiques ou numériques.

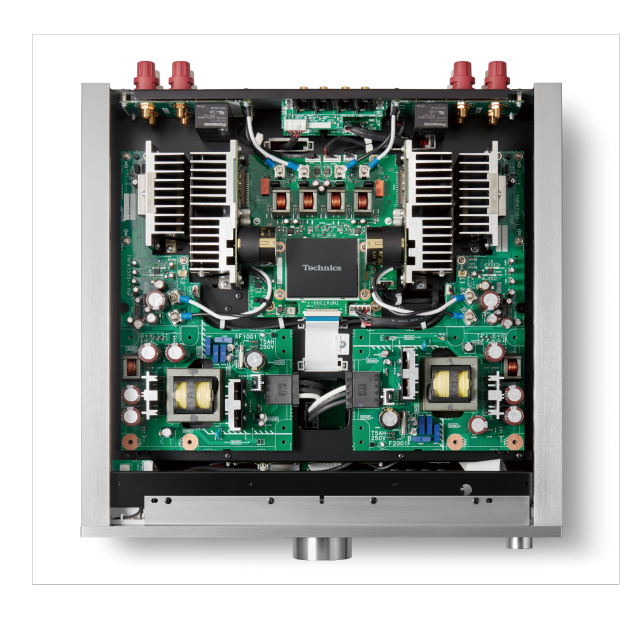

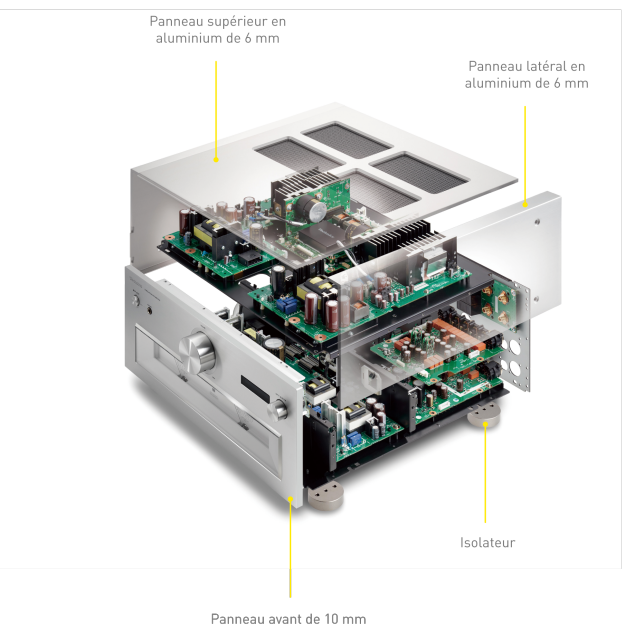

La rigidité du châssis a été considérablement améliorée afin d'éliminer les vibrations du boîtier qui sont également une source de bruit. Le châssis interne comporte une structure séparée à deux niveaux. Au niveau supérieur se trouve la section d'amplification électrique composée du circuit d'amplification et de son circuit d'alimentation. La section préampli est installée au niveau inférieur, qui comprend la section d'entrée analogique, y compris l'égaliseur phono, et la section d'entrée numérique ainsi que les circuits d'alimentation de ces circuits. Les niveaux supérieurs et inférieurs ainsi que les blocs de circuits individuels sont séparés les uns des autres par des plaques de blindage en acier. Ces plaques de blindage en acier servent également de plaques de renfort pour renforcer la rigidité de l'ensemble du châssis. À l'extérieur, le panneau avant a une épaisseur de 10 mm, tandis que les panneaux latéraux et le panneau supérieur sont constitués de plaques d'aluminium traitées à l'alumite de 6 mm d'épaisseur. Ils permettent également d'améliorer la rigidité et la résistance aux vibrations. Les isolateurs qui soutiennent le châssis sont en fonte avec d'excellentes caractéristiques d'atténuation du signal. Dans l'ensemble, les pièces et matériaux ci-dessus améliorent la qualité des signaux internes et éliminent les effets des vibrations externes aux niveaux les plus élevés.

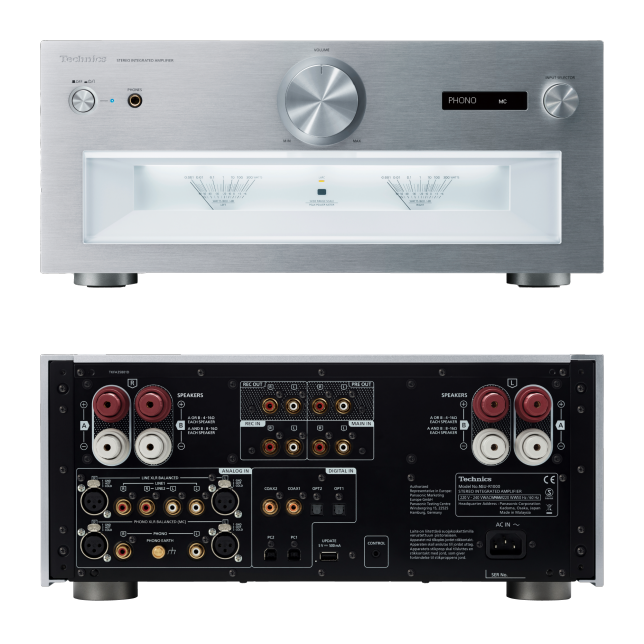

Bornes d'entrée et de sortie constituées de pièces de haute qualité méticuleusement sélectionnées
- Bornes d'enceintes acoustiques conçues pour permettre la connexion de câbles de très gros calibre
- Bornes à cosse en Y pour une connexion fiable des câbles
- Bornes d'entrée symétrique analogique fabriquées par Neutrik et bornes d'entrée PHONO XLR (exclusivement pour MC)
- Bornes d'entrée analogiques avec pièces en laiton usinées plaquées or

Conception raffinée Technics

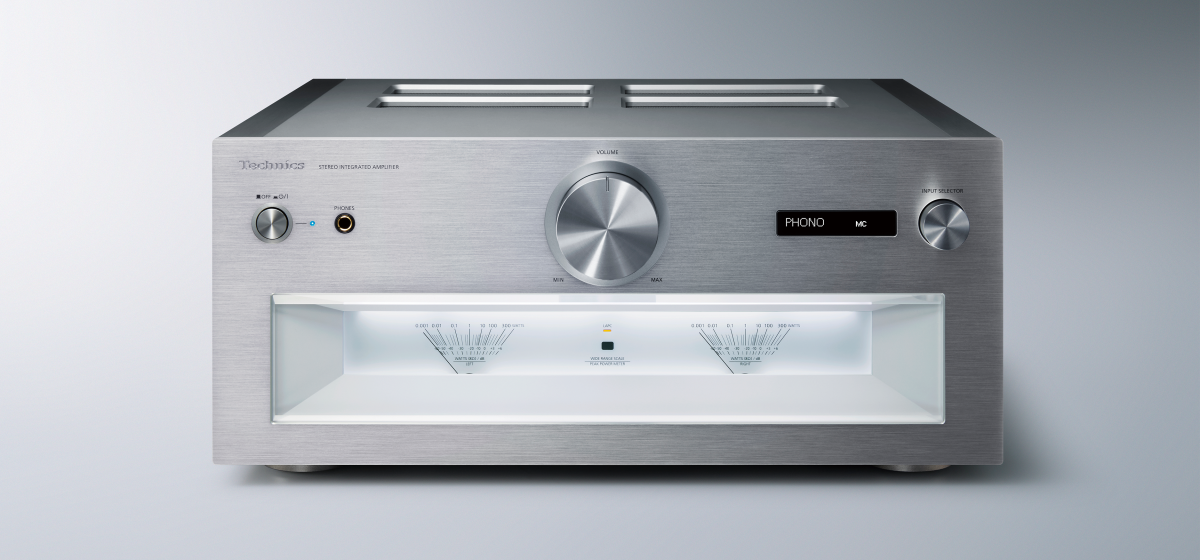

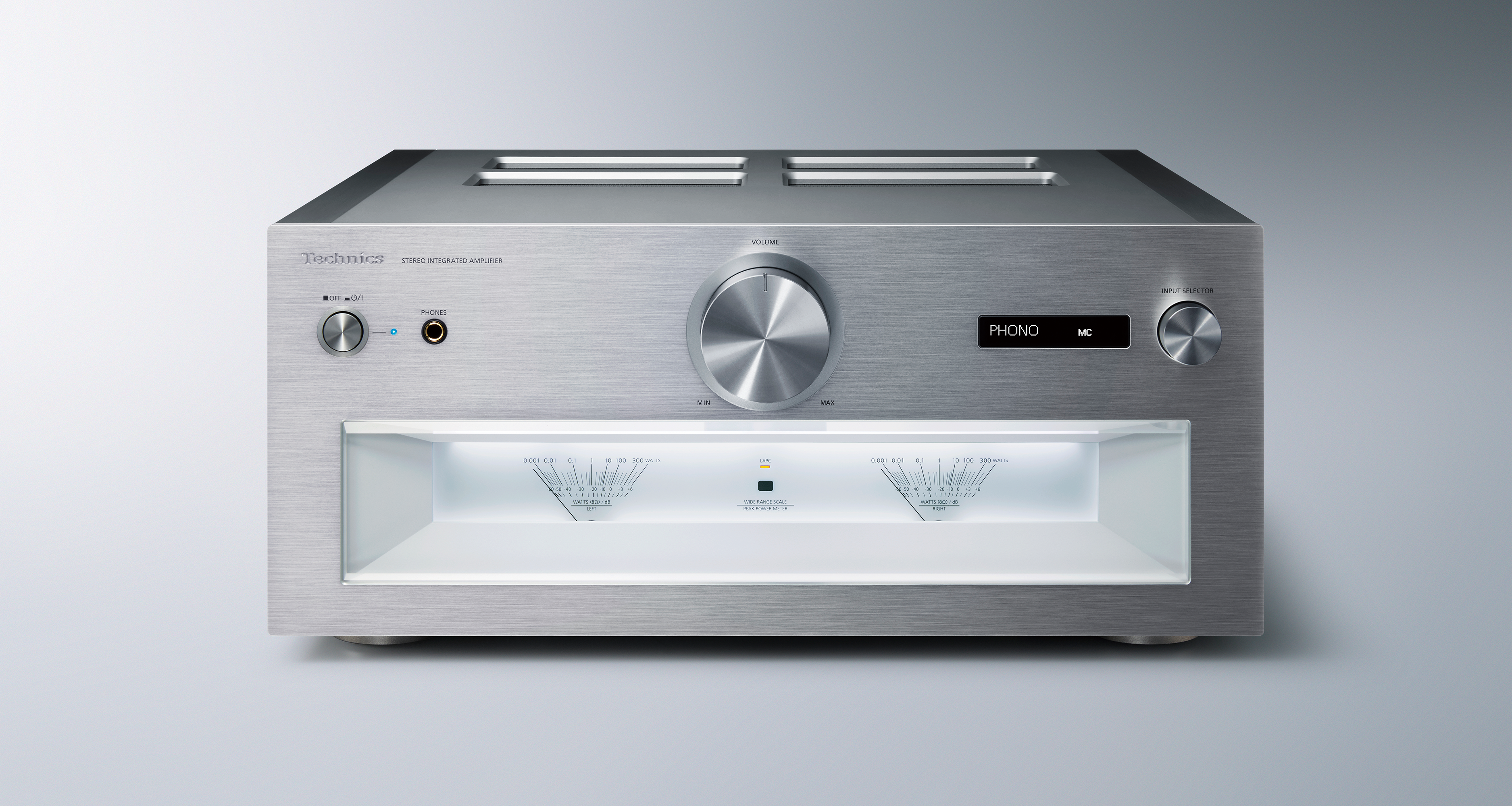

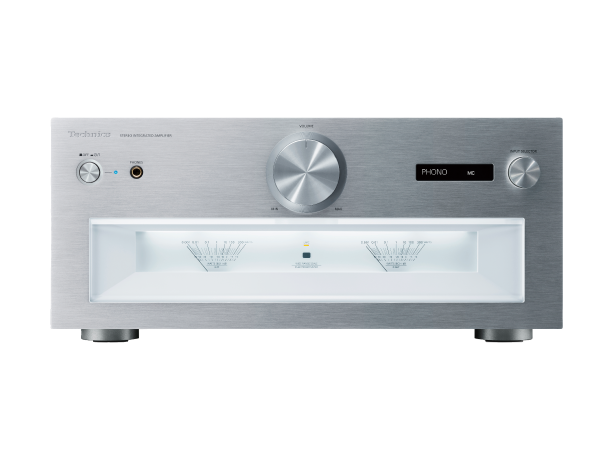

- Panneau avant attrayant orné d'une finition de surface de haute qualité et équipé d'un grand vumètre emblématique à deux aiguilles
-Molette de volume et bouton sélecteur faits de pièces usinées à partir de blocs en aluminium massif et finition circulaire

L'égaliseur phono intelligent intégré dans le SU-R1000 utilise la technologie d'amélioration de la qualité sonore pour le DSP (Digital Sound Processor), que Technics a fait évoluer grâce au développement du LAPC, afin de réaliser une qualité sonore élevée impossible avec l'égaliseur phono analogique. Cette technologie se compose de trois parties : 1. Une courbe d'égalisation précise, 2. Un annuleur de diaphonie et 3. Une optimisation de réponse. Ces fonctions peuvent être activées ou désactivées selon les préférences de l'utilisateur.

Une courbe d'égalisation précise est obtenue par un système hybride analogique-numérique. Le filtre passe-bas (LPF) effectue le traitement analogique, amplifiant les aigus avec une grande précision après la conversion A/N. L'utilisation du filtre passe-bas à 40 dB dans l'espace analogique supprime la perte de bits pendant le traitement du filtre numérique, et les aigus sont augmentés avec une grande précision dans la sphère numérique pour obtenir un rapport S/B élevé.

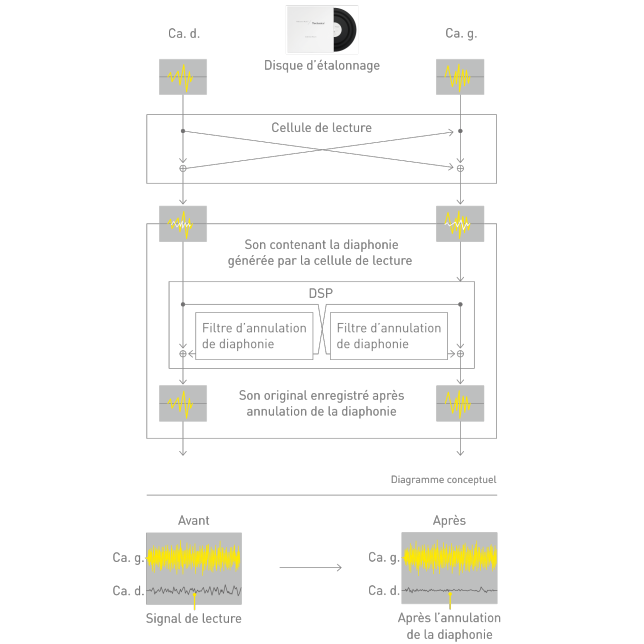

Cette fonction mesure la caractéristique de diaphonie de la cellule de lecture installée en utilisant le signal de mesure de diaphonie enregistré sur le disque d'étalonnage fourni avec le SU-R1000. Elle effectue par la suite une correction inverse en utilisant le DSP intégré pour obtenir une amélioration significative de la caractéristique de diaphonie. Il en découle une image sonore plus nette et une ambiance sonore plus étendue.

Cette fonction mesure la caractéristique de fréquence de la cellule de lecture installée en utilisant un signal TSP (Time Stretched Pulse) enregistré sur le disque d'étalonnage fourni, et corrige la perturbation caractéristique. Elle atténue l'effet de l'adaptation d'impédance entre la cellule de lecture et l'égaliseur phono pour laisser place à la véritable qualité sonore de la cellule de lecture. Cette technologie vise à améliorer la qualité du son en évitant un sélecteur tel qu'un interrupteur dans la ligne d'entrée phono hautement sensible pour éliminer la possibilité de perturbation due au bruit.
