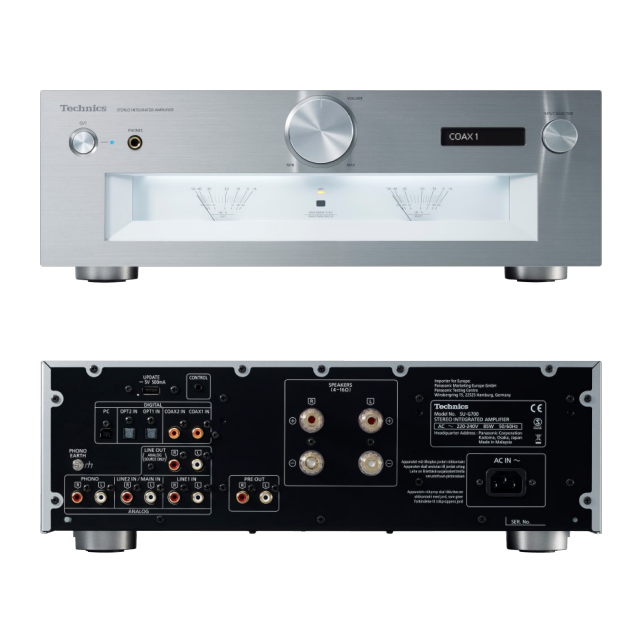

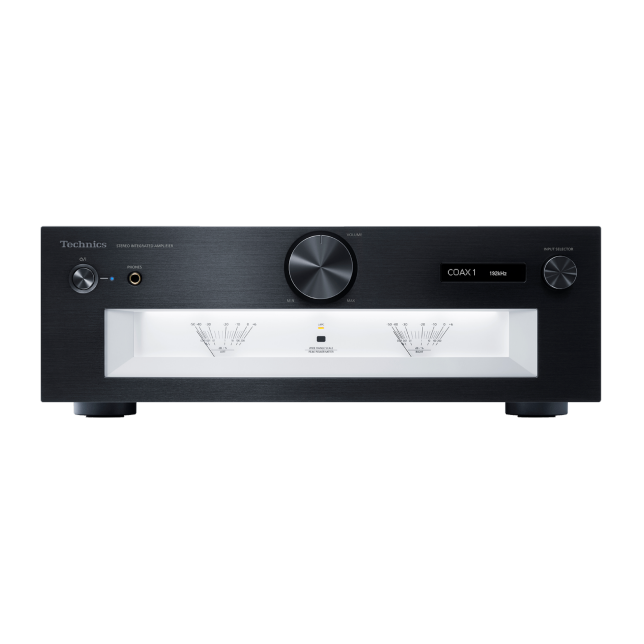

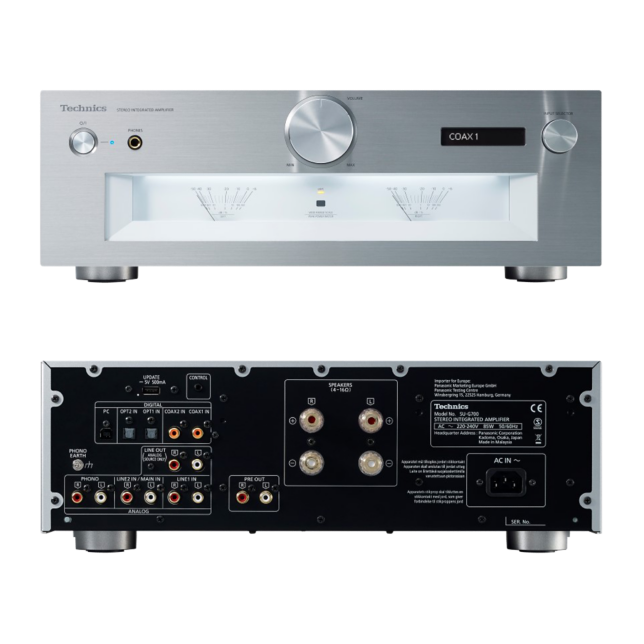

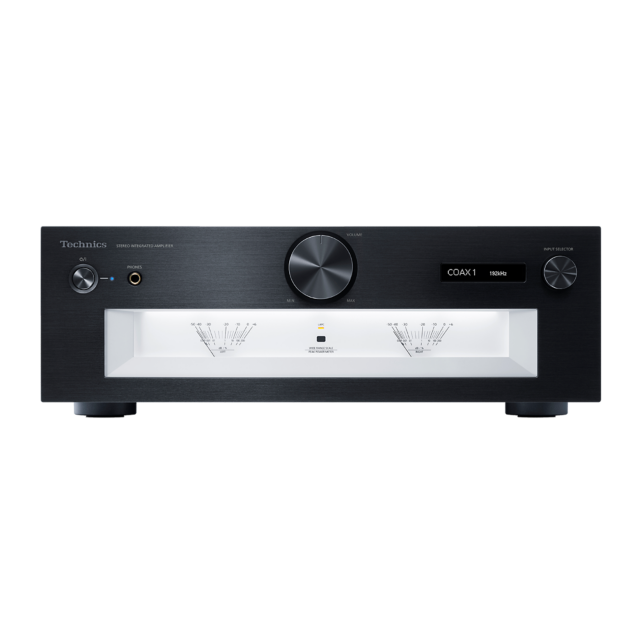

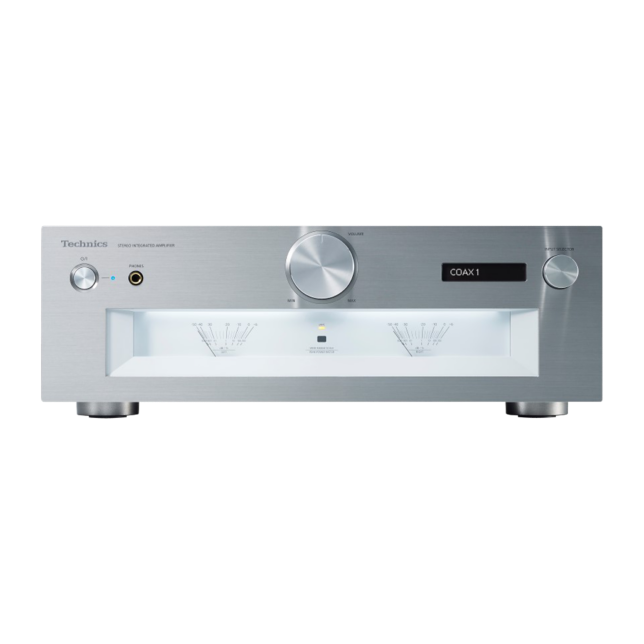

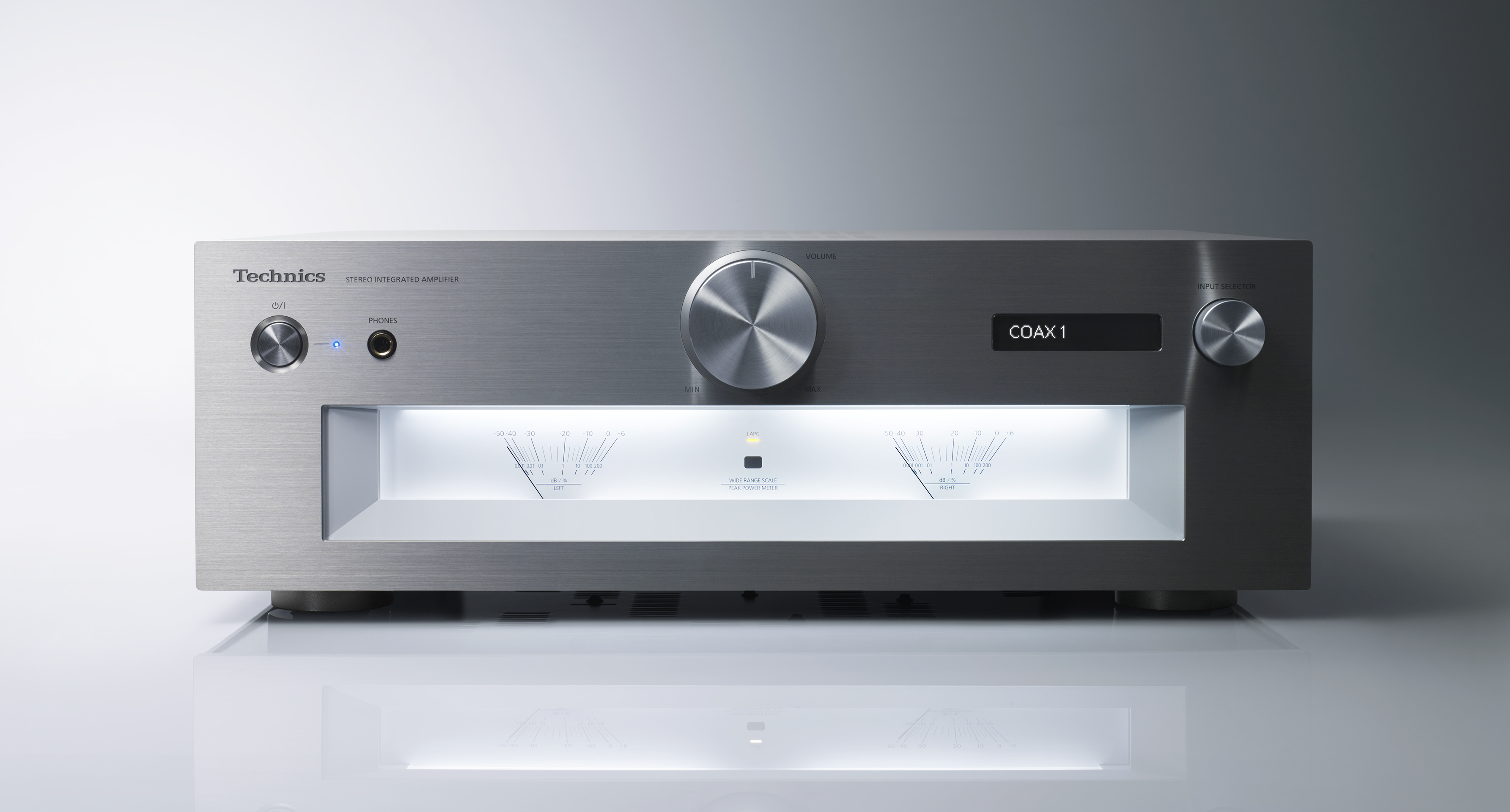

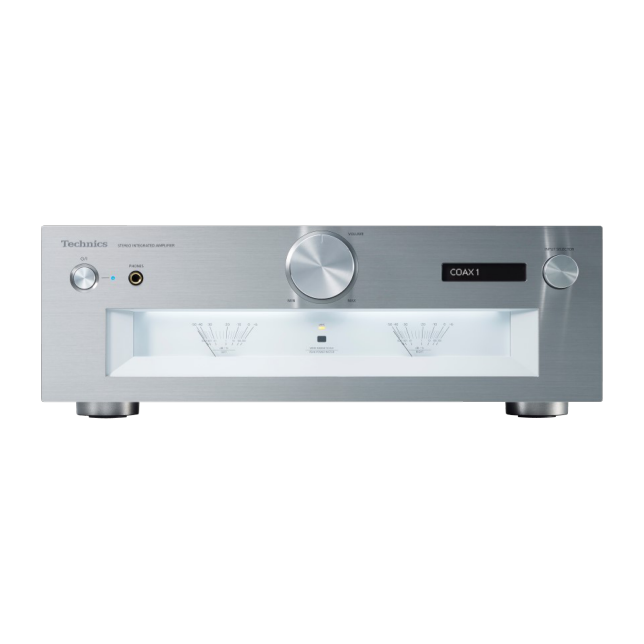

Amplificador estéreo integrado SU-G700

El motor JENO, herencia del concepto tecnológico de sonido de máxima calidad, transmite y procesa las señales de audio digital en su totalidad y con la mínima fluctuación, desde la fase de entrada hasta la fase de potencia. La calibración de fase adaptativa de carga (LAPC) del altavoz garantiza unas características de fase y ganancia idóneas para cualquier tipo de altavoz. La novedosa fuente de alimentación de conmutación de baja distorsión suministra energía con precisión ya que elimina las fluctuaciones de los intercambios de frecuencia causadas por cambios de carga.

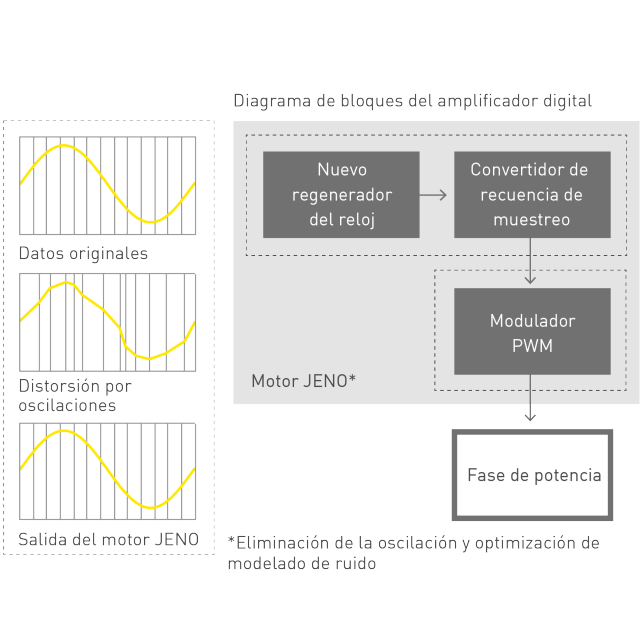

A fin de transmitir fielmente la cantidad masiva de datos de audio que se envían sin pérdidas a los altavoces, la sección del amplificador de potencia del SU-G700 utiliza una amplificación digital completa a través del motor JENO, basado en el concepto de diseño de sistemas de referencia. Para resolver el problema de la degradación de la calidad del sonido debido a la fluctuación, lo que plantea problemas en los amplificadores digitales convencionales, el SU-G700 cuenta con un circuito de reducción de la fluctuación original que elimina la inestabilidad en toda la gama de frecuencias audibles. Además, se utiliza un circuito de conversión PWM (modulación por amplitud de impulsos) exclusivo y de alta precisión para la conversión de PWM, importante para la calidad del sonido. Al optimizar elementos como, por ejemplo, la velocidad de modelación del ruido, grado y número de cuantificación, a través de nuestra experiencia singular, incluso los datos del rango dinámico amplio de las fuentes de sonido de alta resolución se convierten en señales PWM sin pérdidas. Con estas tecnologías se consigue una reproducción del sonido natural y con mucho detalle, permitiendo la percepción de los matices musicales más delicados.

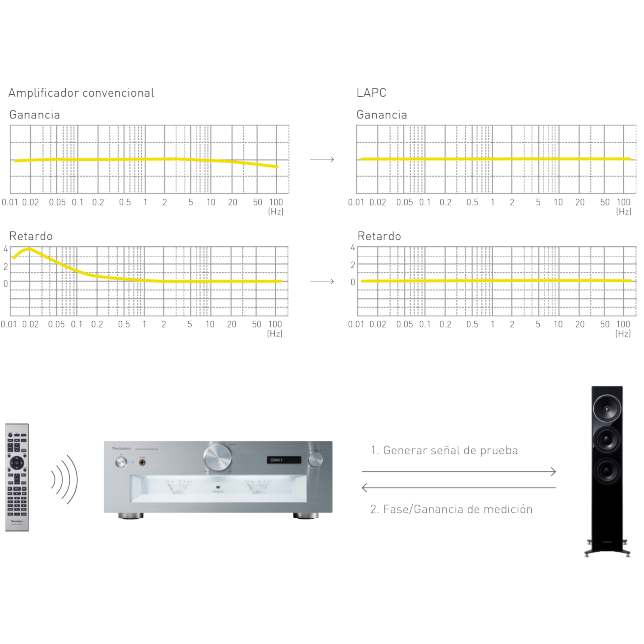

La impedancia del altavoz cambia con cada frecuencia y se necesita un amplificador de potencia para accionar los altavoces sin que afecte a las características de los mismos. Sin embargo, los amplificadores digitales convencionales se conectan a los altavoces a través de un filtro de paso bajo en la fase de salida, por lo que la influencia de las características de la impedancia de los altavoces es aún mayor. Además, aunque se mejoraran las características de amplitud de los amplificadores convencionales a raíz de críticas negativas, las características de fase no se podrían mejorar. Por eso desarrollamos un algoritmo de optimización adaptativa de impedancia de altavoz que corrige la respuesta ideal del impulso a través del procesamiento de la señal digital calculando las características de amplitud/fase de frecuencia del amplificador con los altavoces conectados. Esta nueva técnica permite acoplar las características de frecuencia de amplitud y de fase, algo que previamente no habían logrado los amplificadores, así como ofrecer un sonido con una rica expresión espacial.

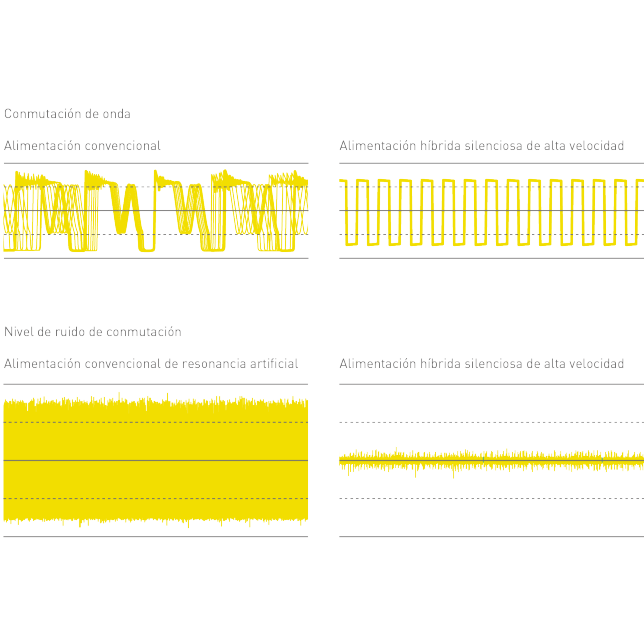

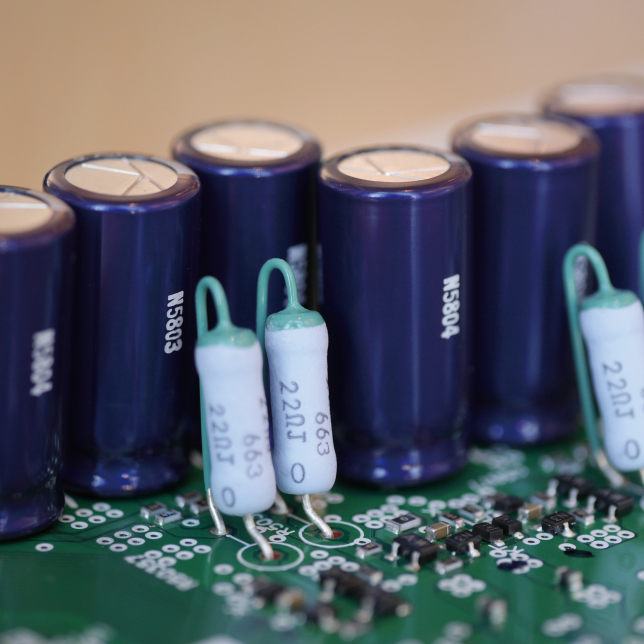

Con una fuente de alimentación conmutada convencional, la frecuencia de conmutación cambia como respuesta a las fluctuaciones de carga a fin de controlar el tiempo de encendido para estabilizar la tensión de salida. Este componente de fluctuación en la frecuencia de conmutación tiene un impacto negativo en la calidad del sonido. La nueva fuente de alimentación reduce el componente de ruido perjudicial para la calidad del sonido al fijar la frecuencia de conmutación. Además, la última fase de la fuente de alimentación de conmutación se suministra con un regulador lineal para estabilizar la tensión de salida. El regulador lineal utiliza condensadores electrolíticos de alta definición personalizados.

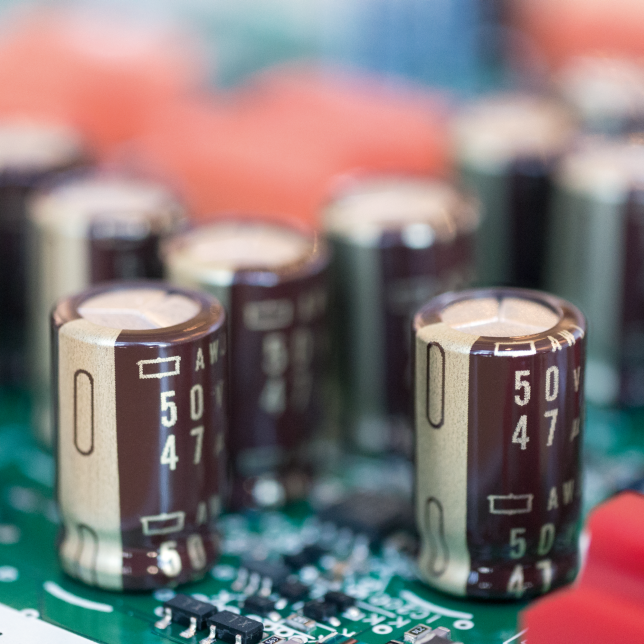

Y aún más, nuestra fuente de alimentación actual de tipo resonancia reduce el nivel de ruido de conmutación. Las piezas utilizadas para absorber el ruido, tales como condensadores, se han seleccionado cuidadosamente. Se adoptaron todas las medidas posibles para lograr un bajo nivel de ruido y reproducir un sonido nítido.

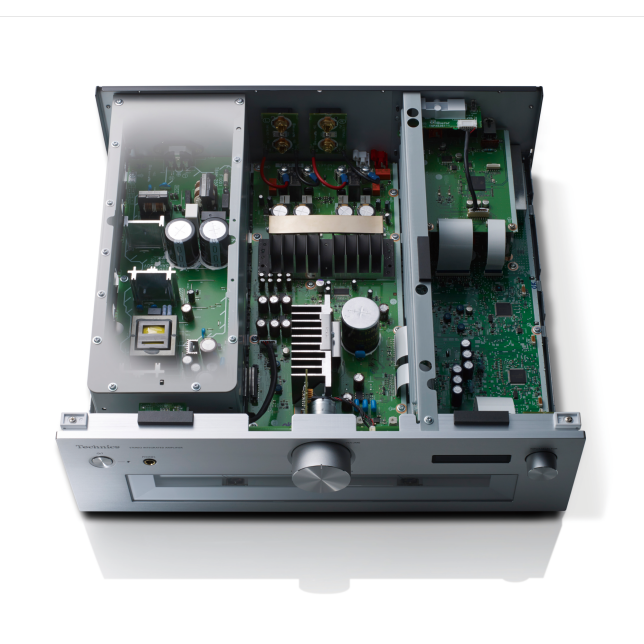

En amplificadores integrados, existe una variedad de circuitos, como los que manejan microseñales de entrada y grandes corrientes, como los circuitos de salida y los circuitos de alimentación. El SU-G700 utiliza una construcción de tres secciones con particiones instaladas entre los bloques del circuito según el nivel de señal que se maneje. Así se eliminan las interferencias entre bloques de circuitos, logrando una calidad de sonido clara. La rigidez que esta construcción confiere al chasis también suprime las vibraciones de las partes eléctricas, eliminando así el deterioro de la calidad del sonido.

La mejor fuente de alimentación para los circuitos delicados, como el generador del reloj de los nuevos amplificadores, es aquel que está totalmente aislado de ruidos o fluctuaciones en el suministro eléctrico. Technics tiene amplia experiencia en el aislamiento de fuentes de alimentación mediante el uso de baterías. Esta tecnología crea fases de preamplificación de ruido ultrabajo.

La entrada PHONO consigue un bajo nivel de ruido mediante una configuración de diferencial con conexión en paralelo en una primera fase, FET de bajo ruido. Además, el ajuste de ganancia de cuatro niveles permite seleccionar la mejor ganancia según la salida del cartucho. De esta forma se consigue una óptima reproducción de fuentes de sonido que se adaptan al entorno del usuario.

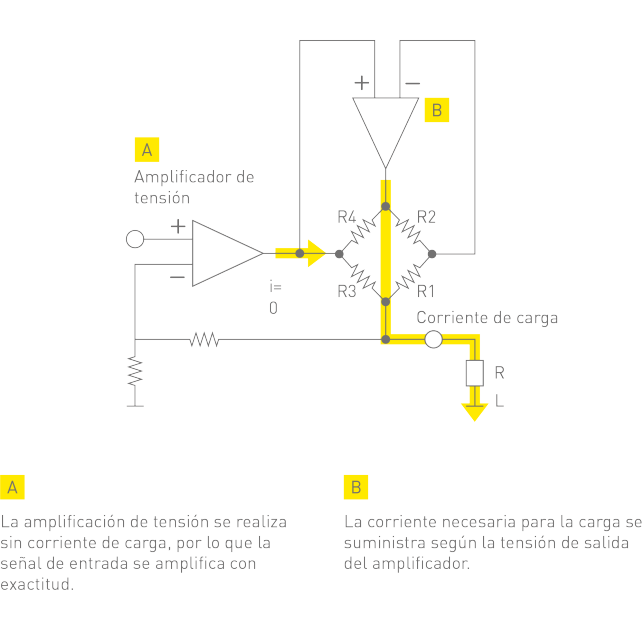

El SU-G700 utiliza un amplificador de auriculares de clase AA con circuitos de amplificación independientes para la amplificación de la tensión y de la corriente de la señal de audio. La tensión se amplifica mediante un amplificador operativo de alto grado, la corriente se amplifica mediante un amplificador operativo con alta capacidad de suministro de corriente y la salida de señal PWM de alta calidad del motor JENO se convierte en analógica con alta precisión, permitiendo así un perfecto accionamiento de los auriculares. De este modo, se puede reproducir música con baja distorsión y una amplia gama de frecuencias, independientemente de la impedancia de carga de los auriculares.

El doble chasis de metal de alta rigidez consta de un chasis de placa de acero interior y otro exterior para reducir las vibraciones y el ruido que degrada la pureza del sonido.
Para sostener las piezas y los componentes más pesados y bajar el centro de gravedad para mejorar la estabilidad, el chasis interior se compone de una placa de 1,2 mm de espesor. La superficie inferior del armazón se compone de una placa de acero de 2 mm de espesor. Esto mejora el rendimiento de la amortiguación de las vibraciones y logra un centro de gravedad bajo. El panel frontal se compone de una placa de aluminio de 7 mm de espesor para resistir los efectos de ruido electromagnético.
