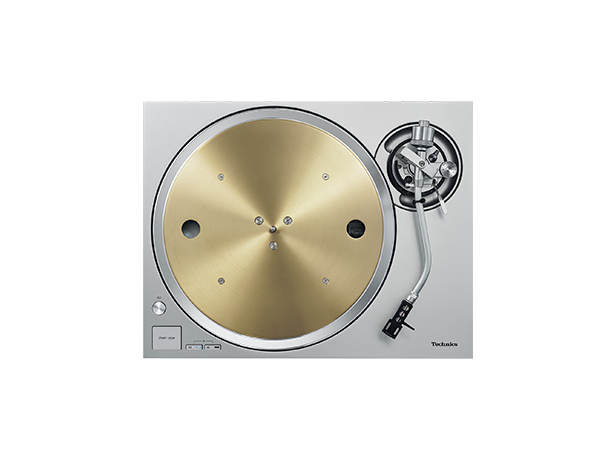

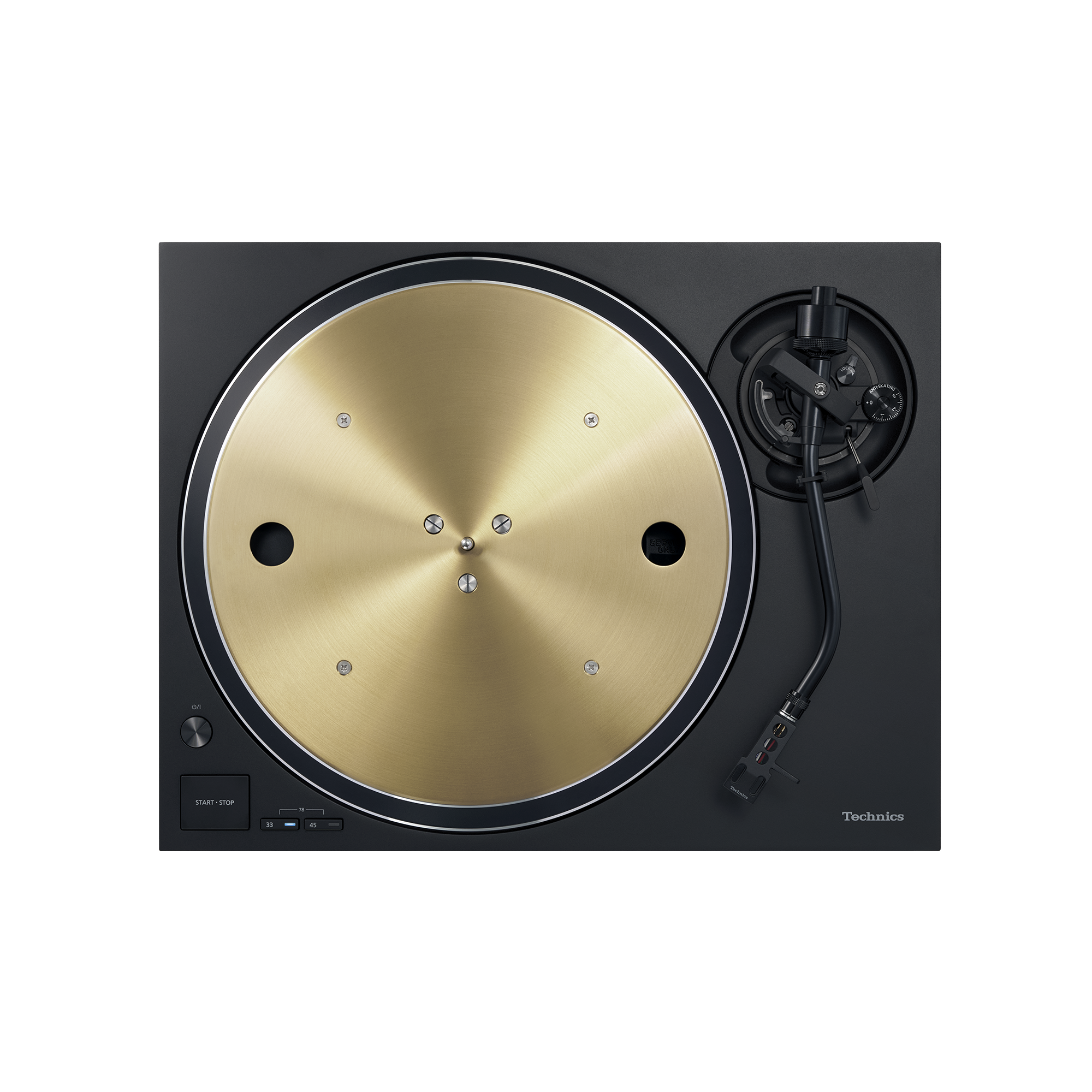

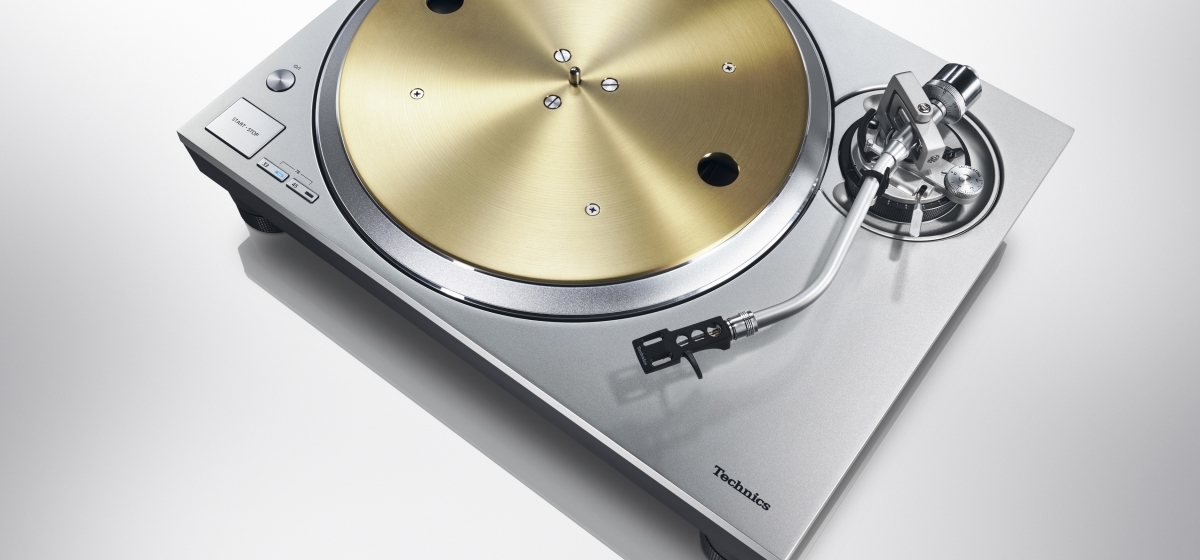

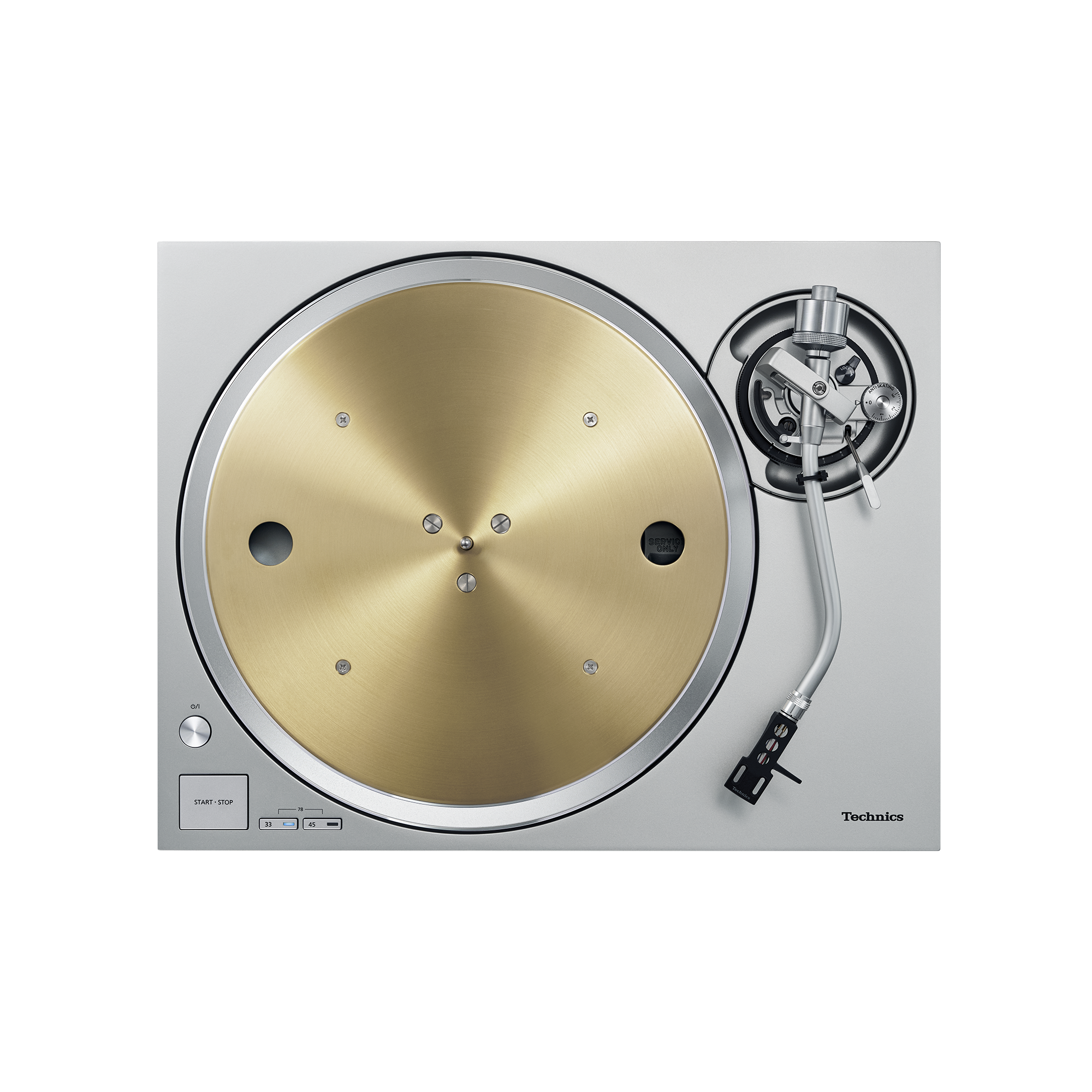

Gramofon SL-1300G s přímým pohonem
SL-1300G
Gramofon řady Grand Class nové generace
Gramofon s Hi-Fi designem a novou technologií pohonu motoru ΔΣ-Drive, která zaručuje vysokou přesnost otáčení a nízké vibrace. Nový motor gramofonu, třívrstvý talíř a velmi tuhé šasi zajišťují ještě vyšší kvalitu zvuku.
Vlastnosti
Bezjádrový motor s přímým pohonem pro dosažení stabilní rotace
Gramofon SL-1300G díky bezjádrovému motoru s přímým pohonem bez železného jádra eliminuje nerovnoměrné otáčení talíře, takže nedochází ke kolísání otáček. Dvourotorová konstrukce také snižuje zatížení ložiska při zachování vysokého točivého momentu a snižuje drobné vibrace během otáčení. Kromě toho byl motor gramofonu SL-1300G přepracován tak, aby eliminoval jemné vibrace, které by mohly ovlivnit kvalitu zvuku. Pro zlepšení odolnosti byl pro podstavec pro připevnění cívky použit stejný vzor výztuže jako u referenční třídy SL-1000R/SP-10R.

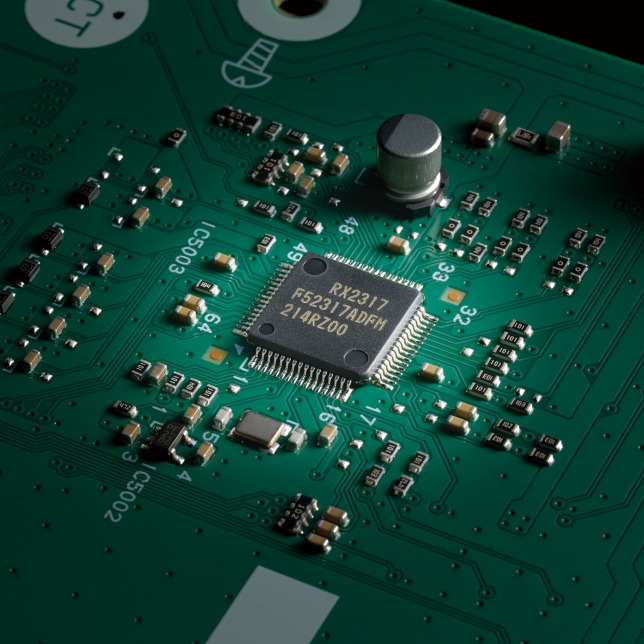

Systém pohonu, ΔΣ-Drive (Delta Sigma Drive)
Objevte na novou úroveň přesného zvuku s nejmodernějším systémem ΔΣ-Drive, který využívá odborné znalosti společnosti Technics v oblasti zpracování signálu PWM. Nový pohon kromě snížení harmonických tónů potlačuje vibrace z motoru, stará se o hladší a přesnější otáčení a zajišťuje plnou hudební reprodukci.
Konstrukce odolná proti vibracím

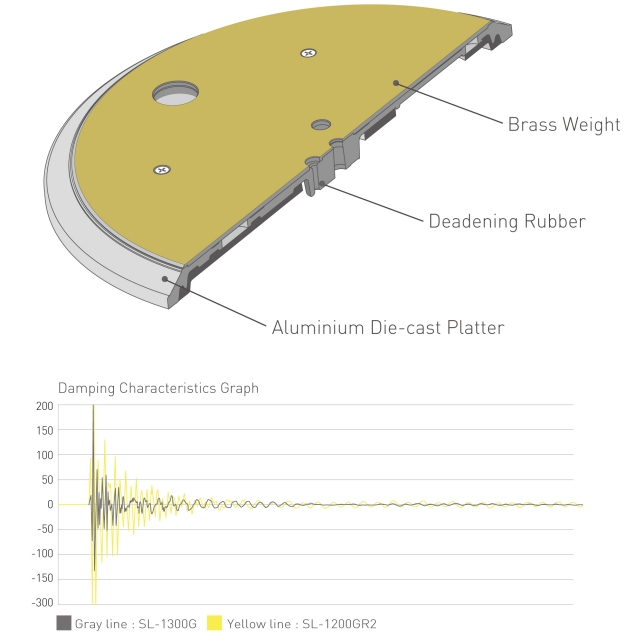

Třívrstvý talíř gramofonu
Gramofon má třívrstvou konstrukci s tuhým hliníkovo-mosazným talířem. Celý povrch zadní strany je pokryt tlumicí pryží pro eliminaci zbytečných rezonancí a tedy dosažení vysoké tuhosti s účinným tlumením vibrací. Dodává plynou stabilitu otáčení a setrvačnou hmotnost vyšší než u modelu SP-10MK2, který se považuje za zlatý standard pro gramofony v rozhlasových stanicích po celém světě, a dokonce dvakrát vyšší setrvačnou hmotnost než v případě modelu SL-1200MK5.

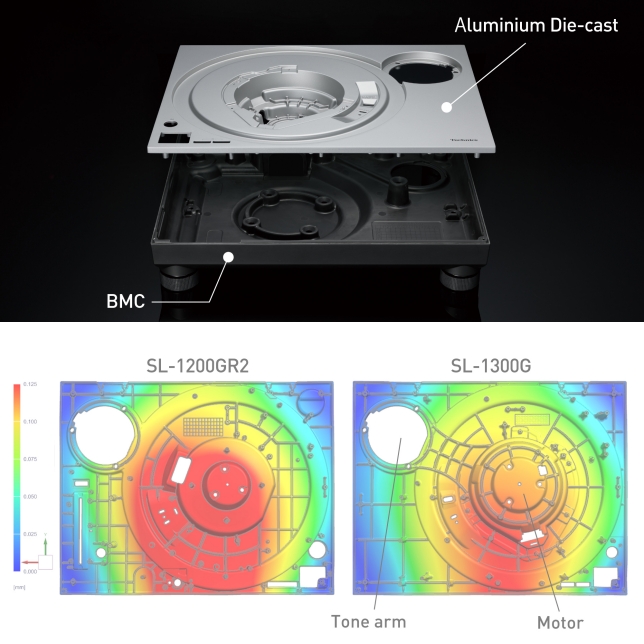

Dvouvrstvá konstrukce šasi
Gramofon SL-1300G zajišťuje vysokou odolnost použitím korpusu s dvouvrstvou konstrukcí, která pevně sjednocuje BMC a hliníkové tlakově lité šasi. Mezi motor raménko na horním panelu byla přidána výztužná žebra. To zlepšuje odolnost a poskytuje vlastnosti tlumení vibrací.
Vysoce přesné seřízení vyvážení
Když je rozložení hmotnosti gramofonu nerovnoměrné, dochází při otáčení k nadměrným vibracím nebo hluku, což způsobuje zhoršení kvality zvuku. Proto je vyvážení talíře nastaveno ve výrobě pomocí specializovaného vysoce přesného seřizovacího zařízení. Gramofony, které prošly seřízením, jsou označeny štítkem s nápisem „BALANCED“.

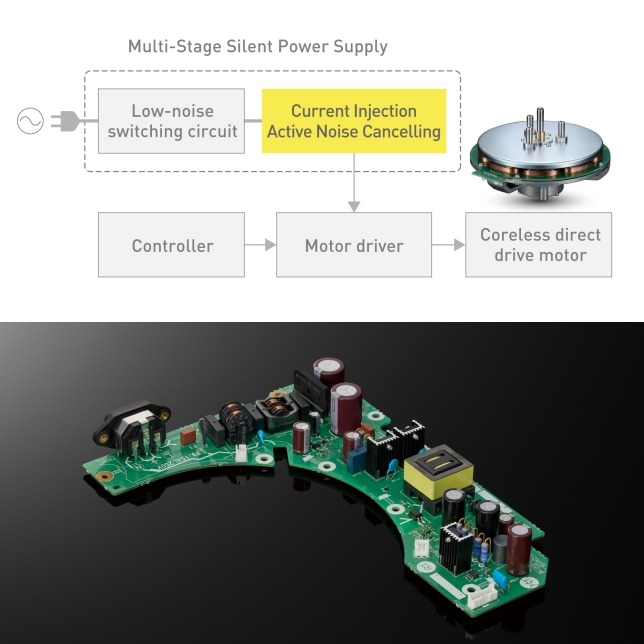

Vícestupňový tichý napájecí zdroj
Spínací obvod s nízkým šumem
Použití vysokorychlostního zdroje se spínačem zajišťuje stabilní kapacitu napájení a méně šumu a hučení. Použití zdroje napájení se spínačem pro otočný talíř eliminuje potřebu velkého transformátoru a opatření proti následným mechanickým vibracím. Spínací frekvence vyšší než 100 kHz omezuje dopad hluku na šířku pásma přehrávání hudby.

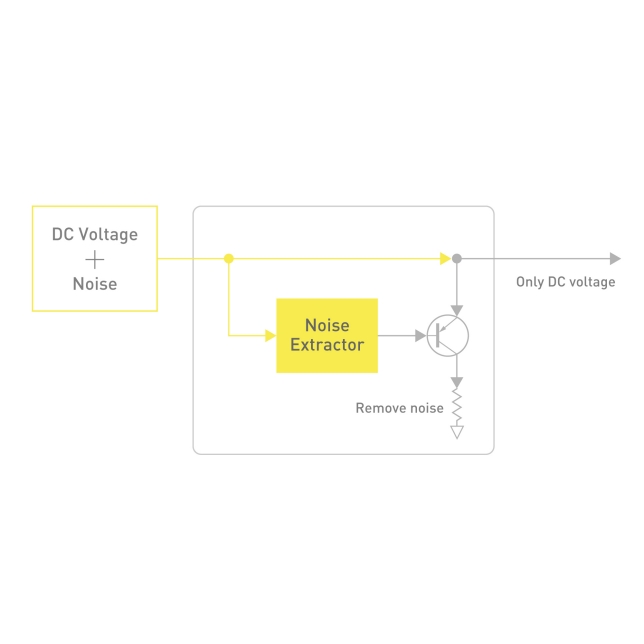

Aktivní potlačení šumu s proudovým vstupem
Tato technologie kombinuje zařízení pro detekci šumu se zesilovačem odchylky. Detekuje zbytkový šum v napájecím zdroji a používá inverzní fázový proud k odstranění šumových složek. Odstraňuje nízkofrekvenční šum účinněji než regulátor a zajišťuje tak kvalitnější napájení.
Raménko s vysokou citlivostí při rozběhu
Rameno přenosky, klíčová součást pro přesné čtení, sleduje otáčení desky. Jako dědictví značky Technics má gramofon lehké a tuhé hliníkové raménko s tradičním staticky vyváženým univerzálním tvarem písmene S. Díky kardanovému zavěšení, vysoce přesnému ložisku a ruční montáži zkušenými odborníky dosahuje vysoké citlivosti počátečního pohybu. Tato pečlivá konstrukce zajišťuje přesné sledování drážek desky. Navíc obsahuje pomocné závaží, které poskytuje flexibilitu pro celou řadu gramofonových přenosek.
Funkce pro čistší zvuk

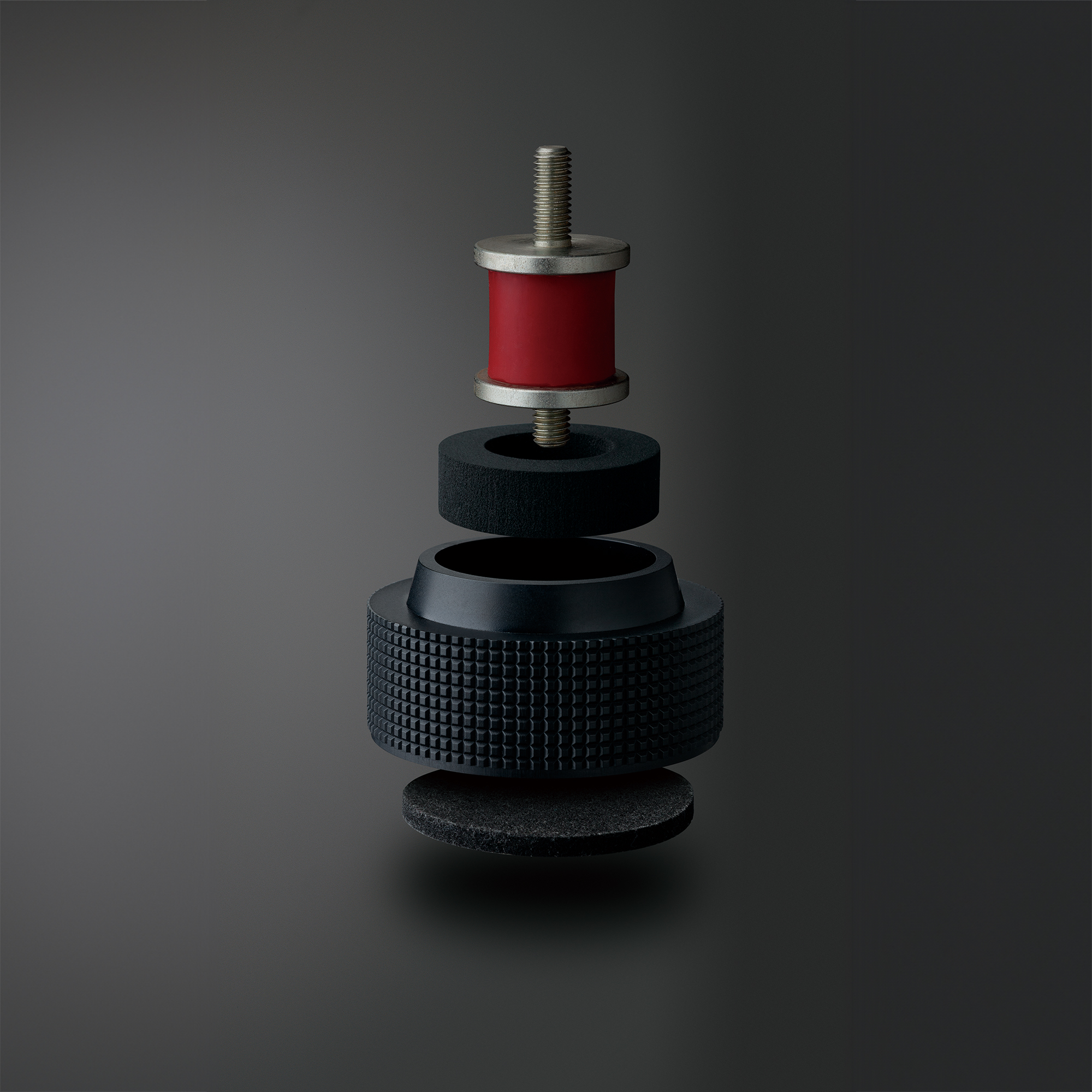

Pro izolátory podpírající korpus používá gramofon SL-1300G speciální silikonovou pryž, která zajišťuje vysokou charakteristiku tlumení vibrací a dlouhodobou spolehlivost.

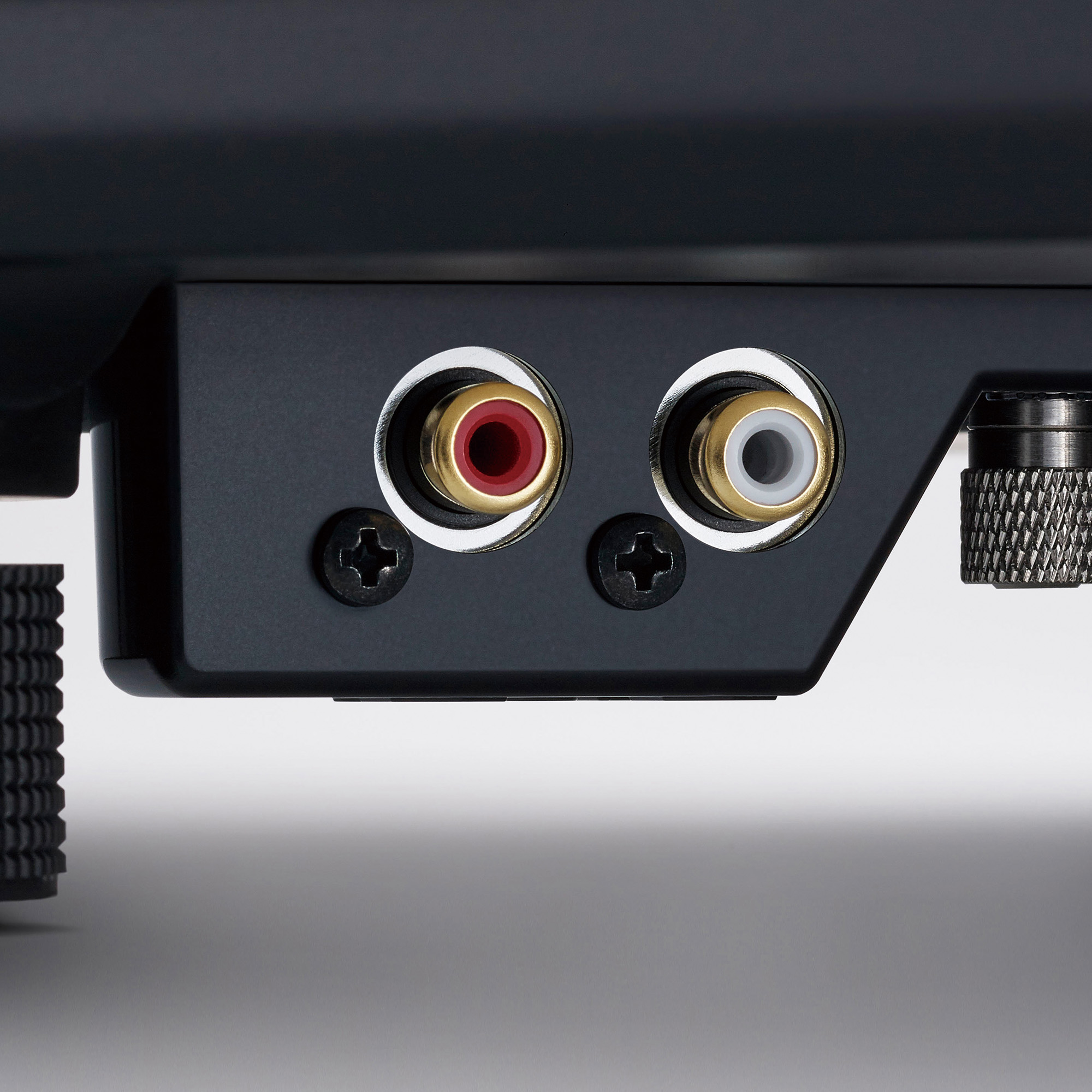

Gramofon využívá pro odpojitelné kabely pozlacené phono konektory. Kovová stínící konstrukce uvnitř těla gramofonu snižuje účinky vnějšího šumu.

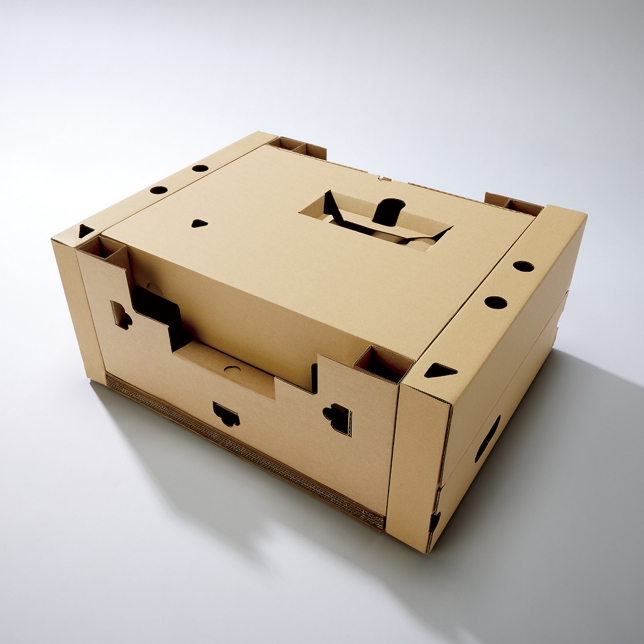

Ekologické tlumící a obalové materiály
Gramofon SL-1300G využívá ekologické obalové materiály, které pomáhají omezit plasty v moři a další ekologické problémy. Balení je vyplněno místo styrenové pěny vlnitou lepenkou, čímž se snížilo množství použitého plastu o přibližně 70 % ve srovnání se stávajícími obaly produktů. Podnikli jsme také kroky ke zlepšení pohodlí tím, že jsme zkombinovali příslušenství do jedné krabice při zachování odolnosti balení, které chrání výrobek i s jeho vysokou hmotností.
Inspirujte se
Specifikace
Bezjádrový motor pro přímý pohon dosahující vysoce stabilních otáček
Pohon ΔΣ-Drive potlačuje vibrace motoru a zajišťuje plynulejší a přesnější otáčení.
Antivibrační struktura s třívrstvým talířem a dvouvrstvým šasi
Nízkonapěťový napájecí obvod a spínaný napájecí zdroj s nízkým šumem
Rameno přenosky dosahující vysoké citlivosti počátečního pohybu
Vysoce tuhé tělo gramofonu a vysoce tlumicí silikonové izolátory pro hladký zvuk a izolování různých vibrací
Sekce gramofonového šasi
-
Typ pohonu
-
Přímý pohon
-
-
Motor
-
Stejnosměrný bezjádrový motor
-
-
Rychlosti gramofonu
-
33 1/3, 45 a 78* ot./min
* Při nastavení na 78 ot/min bude rychlost otočného talíře 78,26 ot/min.
-
-
Počáteční točivý moment
-
0,32 N・m (3,3 kgf・cm)
-
-
Charakteristiky roztočení
-
0,7 s z klidu na 33 1/3 otáček za minutu
-
-
Brzdový systém
-
Elektronická brzda
-
-
Kolísání a chvění
-
0,025 % W.R.M.S.
-
-
Talíř gramofonu
-
Odlitek z kombinace litého hliníku a mosazi
Průměr: 332 mm
Hmotnost: Přibližně 3,6 kg (včetně pryžové podložky)
-
Část ramena
-
Typ
-
Statické vyvážení
-
-
Efektivní délka
-
230 mm
-
-
Přesah
-
15 mm
-
-
Úhel chyby snímání
-
Do 2° 32‘ (ve vnější drážce gramofonové desky o velikosti 30 cm (12"))
Do 0° 32‘ (ve vnitřní drážce gramofonové desky o velikosti 30 cm (12"))
-
-
Offset úhel
-
22°
-
-
Rozsah nastavení výšky raménka
-
0 - 6 mm
-
-
Rozsah nastavení tlaku jehly
-
0 - 4 g (přímé čtení)
-
-
Hmotnost headshellu
-
Přibližně 7,6 g
-
-
Platný rozsah hmotnosti přenosky
-
(bez pomocného závaží)
5,6–12,0 g
14,3–20,7 g (s krytem přenosky)
(s malým pomocným závažím)
10,0–16,4 g
18,7–25,1 g (s krytem přenosky)
(s velkým pomocným závažím)
14,3–19,8 g
23,0–28,5 g (s krytem přenosky)
-
-
Montážní rozměry vložky
-
Interval 12,7 mm (1/2")
-
-
Svorkovnice hlavice
-
Připojovací očko s kolíkovým vývodem 1,2 mm, φ 4
-
Konektory
-
Audio výstup
-
PHONO (pin jack) x 1
UZEMŇOVACÍ KONEKTOR x 1
-
Obecné
-
Napájení
-
AC 220-240 V, 50/60 Hz
-
-
Spotřeba energie
-
10 W (v zapnutém stavu)
0,3 W (ve vypnutém stavu)
-
-
Rozměry (Š × V × H)
-
453 × 173 × 372 mm
-
-
Hmotnost
-
Přibližně 13,0 kg
-
-
Rozsah provozních teplot
-
0 °C až +40 °C
-
-
Rozsah vlhkosti při provozu
-
35 % až 80 % RV (bez kondenzace)
-
-
Příslušenství
-
Gramofon, otočný talíř, protiprachový kryt,
gramofonový adaptér na EP, vyvažovací závaží,
přídavné závaží, kryt přenosky, měrka převisu,
Sada šroubů pro přenosku, kabel PHONO,
zemnící kabel PHONO, síťový kabel AC, sada šroubů pro gramofon,
Návod k obsluze
-
