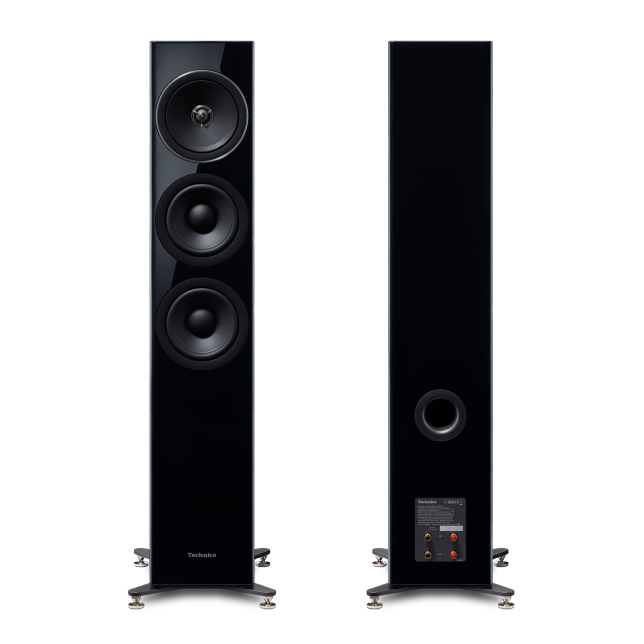

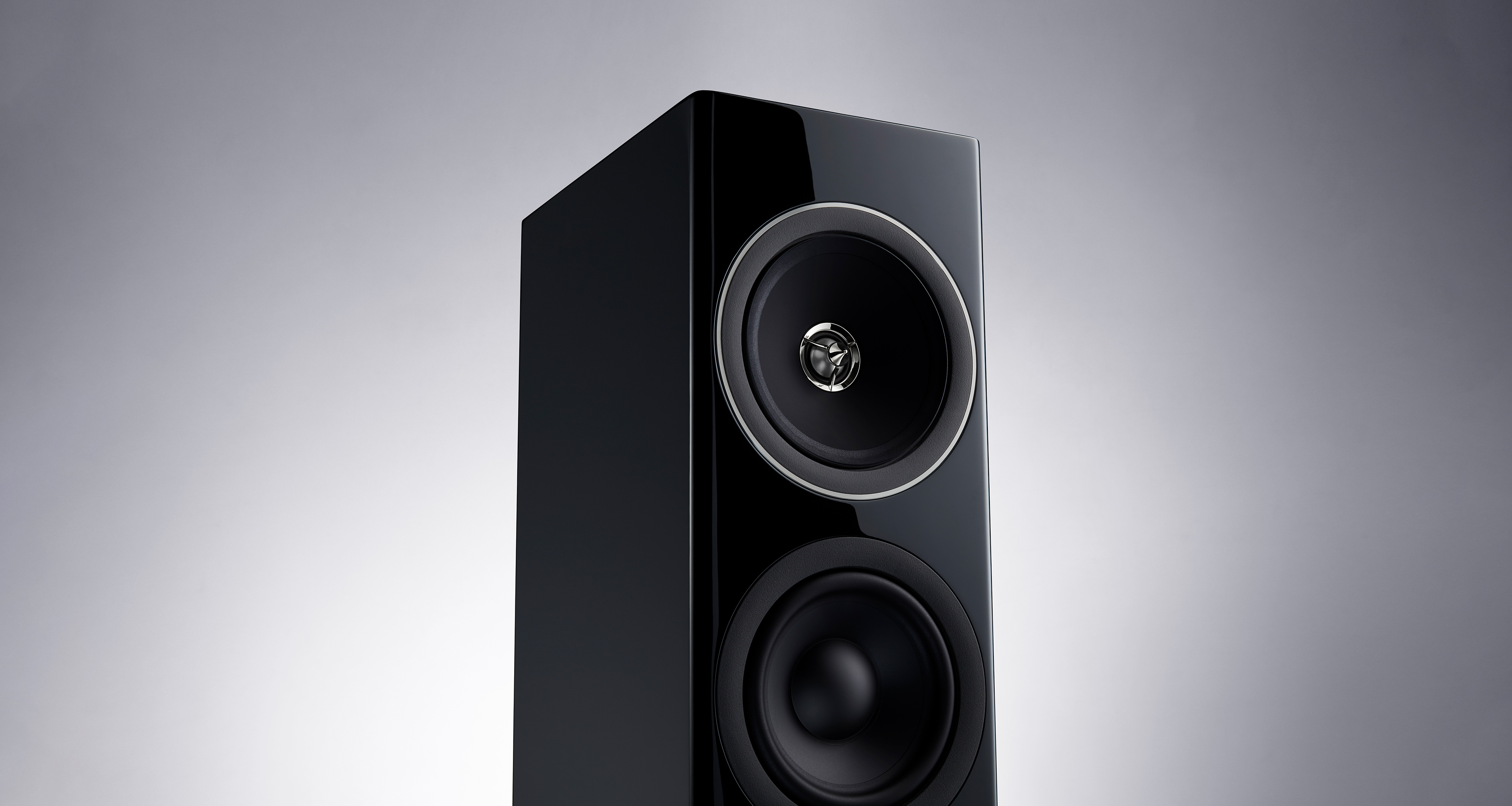

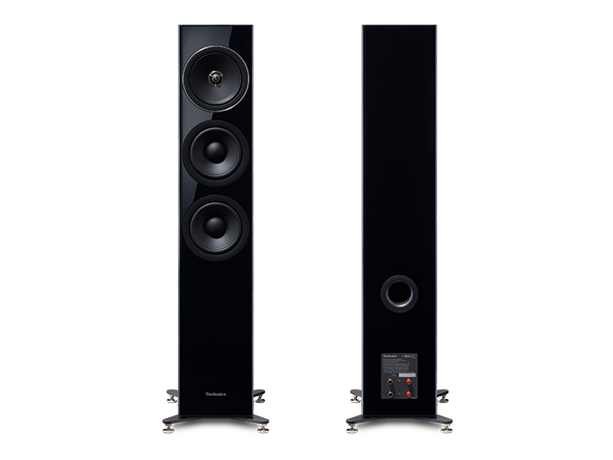

Systém reproduktorů SB-G90M2

Reprodukce hudby s vylepšeným prostorovým zvukovým výrazem vyžaduje, aby všechny vlnoplochy zvuku vycházející z reproduktoru byly v okamžik, kdy dorazí do ucha posluchače, sladěné bez ohledu na poslechovou polohu. Jedním z ideálních způsobů, jak toho docílit, je koncept bodového zdroje zvuku.
Realizaci reprodukce bodového zdroje zvuku byla možná díky převzetí koaxiální konfigurace a její kombinaci s lineárním fázovým konektorem pro sladění fází a membránou pro plynulý tok ve tvaru mělké membrány s hladkými okraji pro minimální odraz zvuku.
Dvoucestný koaxiální reproduktor modelu SB-G90M2 byl nově vyvinut pro reprodukci středního až vysokého frekvenčního pásma, aby zajistil lokalizaci čistého zvukového obrazu a vysoké kvality zvuku pro jemnou hudbu plnou emocí a současně dále rozvíjel koncept bodového zdroje zvuku a lineární fáze, který je se značkou Technics spojený.

Akustický konektor originálního tvaru je umístěna na přední straně membrány výškového reproduktoru a poskytuje možnost reprodukce ve velkém rozlišení a široký zvukový prostor.

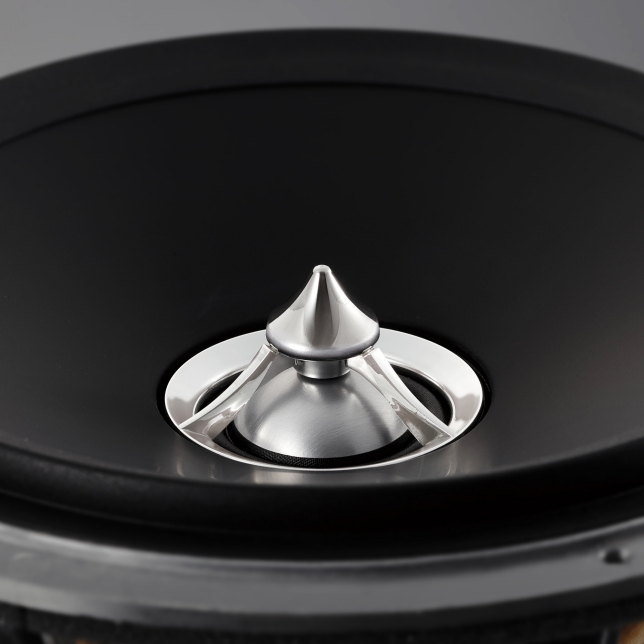

Špička lineárního fázového konektoru je vyrobena z vysoce pružného a hustého mosazného materiálu. Brání zbytečným vibracím konektoru v důsledku vibrací středopásmové jednotky a dodává tak čistý zvuk s nízkým zkreslením.

Když se zvuková vlna šíří po nepravidelném povrchu, její vlnoplocha se naruší v důsledku nepravidelností na povrchu a výsledkem je zhoršení frekvenčních charakteristik. Toto má vliv zejména na charakteristiky vysokých frekvencí s krátkými vlnovými délkami.

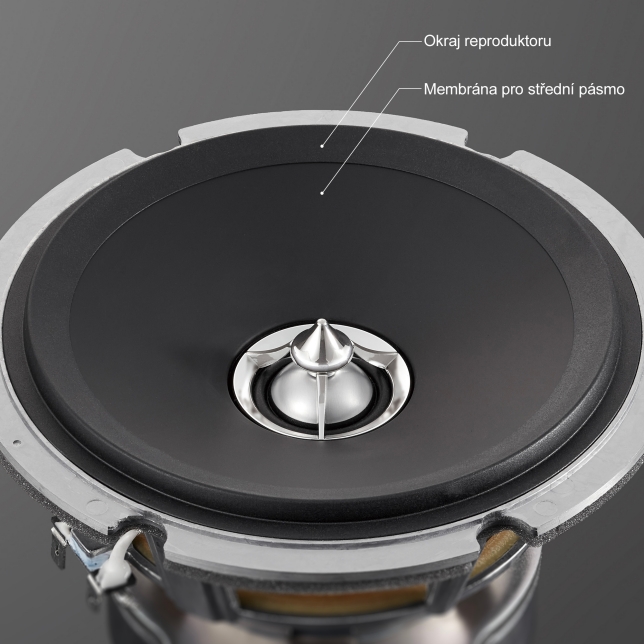

Membrána středopásmové jednotky, který je součástí koaxiálního reproduktoru, má mělký tvar s hladkým okrajem pro minimalizaci odrážení zvuku, aby se minimalizovalo rušení zvuku vycházejícího z membrány a dosáhlo se tím vynikající frekvenční reakce, fázové charakteristiky a široké směrovosti.
Tato konfigurace dosahuje širokého zvukového pole a hladkého a bohatého středního až vysokého frekvenčního rozsahu.

Zdroje veškerého nechtěného nebo nežádoucího zvuku byly kompletně eliminovány pro reprodukci zvuku hudby s vysokým poměrem signálu a šumu.

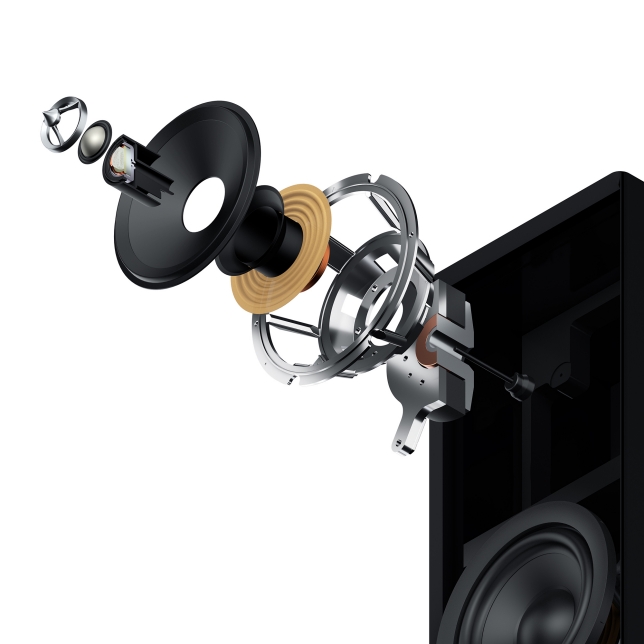

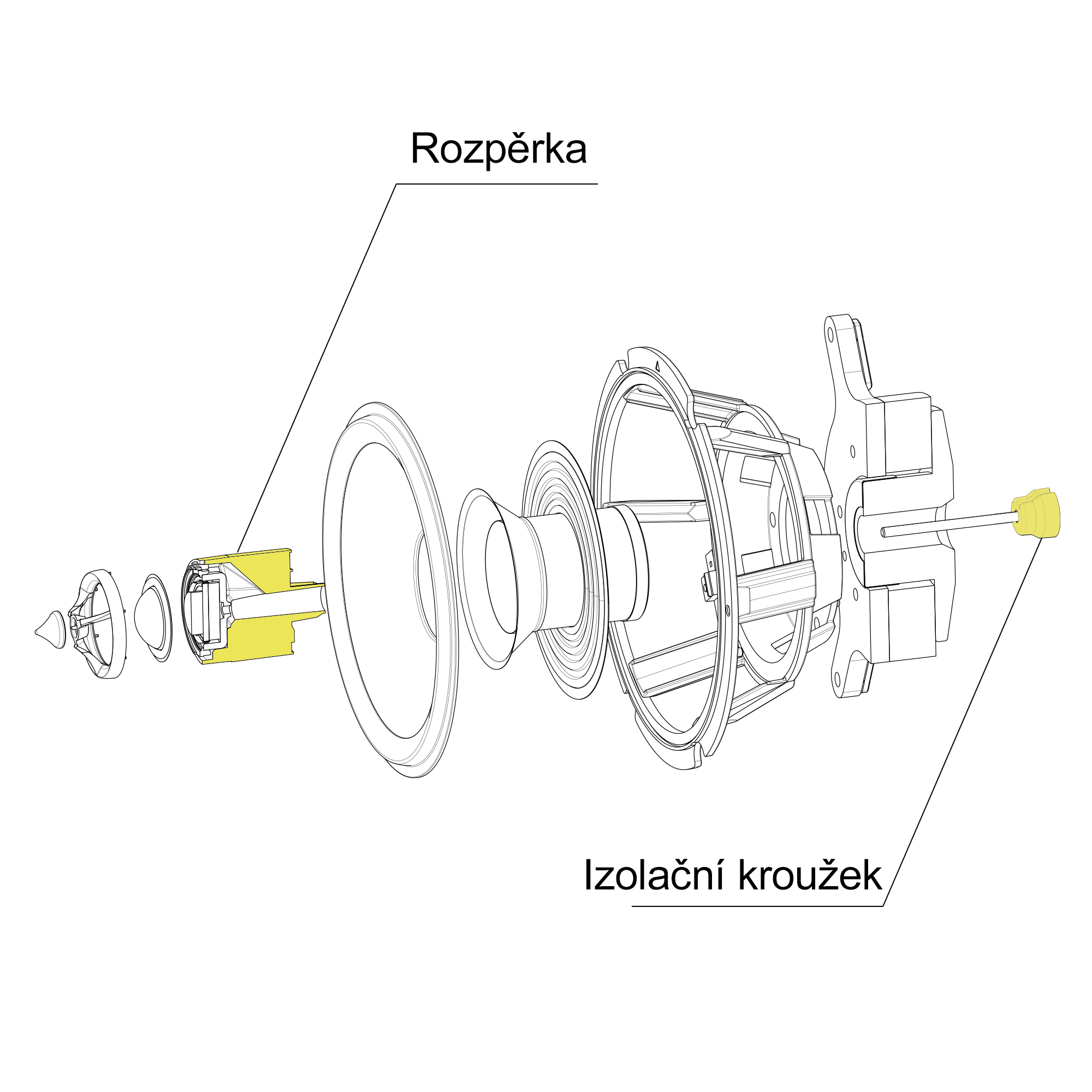

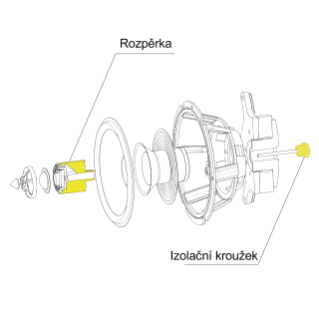

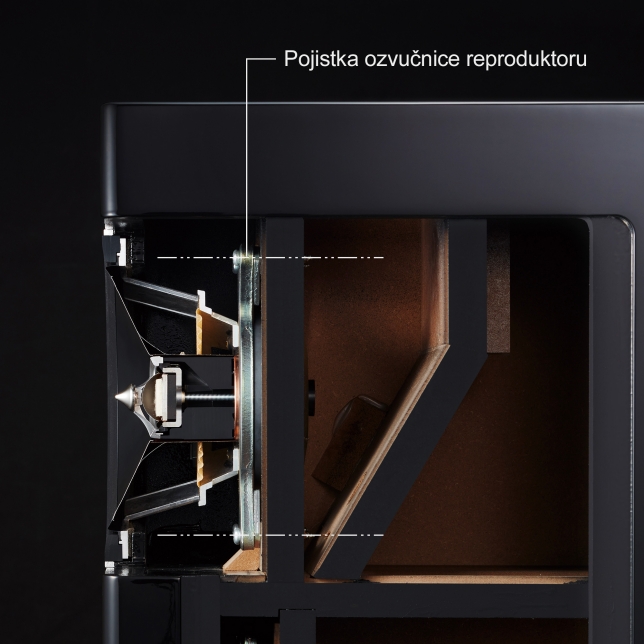

Za tímto účelem byla převzata vyrovnaná montážní architektura driveru z předchozího modelu SB-G90 a dále optimalizována důkladnou analýzou CAE a ozvučnice držáku reproduktoru byla nově vyvinuta pro bezpečné upevnění reproduktorů. Dále byla posílena tuhost celé skříně, abychom mohli využívat vyrovnanou montážní architekturu driveru. Síla a tvar každé části koaxiálního reproduktoru byla podrobena pečlivému přehodnocení s cílem odstranit pokud možno všechny nechtěné vibrace a hluk. Skříň je navíc vybavena strukturou zvukové cesty. Tato nová jedinečná struktura efektivně odstraňuje stojaté vlnění způsobující špičkovou rezonanci.

Nechtěné vibrace způsobené ozvučnicí reproduktoru byly dále sníženy vylepšením tvaru otvorů pomocí CAE a vedením mezistěny wooferu skrz spodní desku pro větší tuhost. Optimalizované otvory navíc zlepšují rozmístění zvuku vydávaného zadní stranou reproduktoru pro lepší odezvu. Ozvučnice koaxiálního držáku reproduktoru je dále oddělená od ozvučnice držáku wooferu, aby na sebe nemohly vzájemně působit.
Společně pak dále vylepšují ostrost zvuku a prostorovou prezentaci zvukového pole.

Rezonance typu stojatého vlnění obvykle vzniká ve skříni reproduktoru působením zvuku o určité frekvenci, která závisí na velikosti skříně. Nejobvyklejším způsobem eliminace stojatého vlnění je instalace materiálu pohlcujícího zvuk dovnitř skříně. Protože však takový materiál pohlcuje i zvuk o jiných frekvencích, než které jsou generované stojatým vlněním, znamená jeho použití ztrátu dynamiky a živosti reprodukovaného zvuku.
Jako protiopatření je ve spodní části wooferu vytvořena struktura pro zvukovou cestu odvádějící stojaté vlnění. Jako protiopatření je ve spodní části wooferu vytvořena struktura pro zvukovou cestu odvádějící stojaté vlnění. Materiál pohlcující zvuk je umístěn v místě, kde zvuk ve zvukové cestě dosahuje nejvyšší rychlosti. Výsledkem je efektivní odstraňování stojatého vlnění, které způsobuje špičkovou rezonanci, při použití minimálního možného množství materiálu pohlcujícího zvuk. (Patentováno)
Tato struktura umožňuje využité všech informací nutných pro přesnou reprodukci hudby, aby reproduktorový systém vytvářel živý a přirozený středo- a nízkopásmový zvuk.
