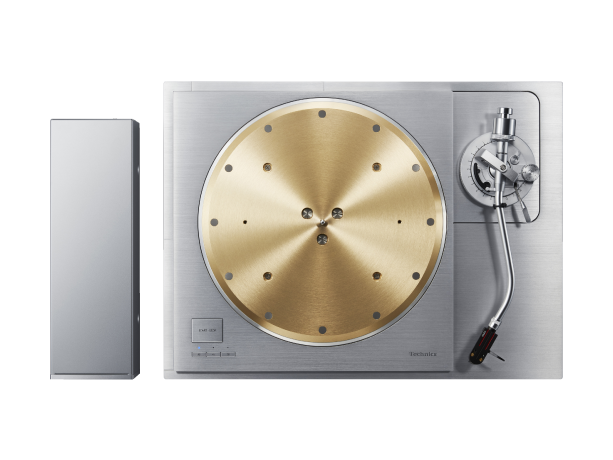

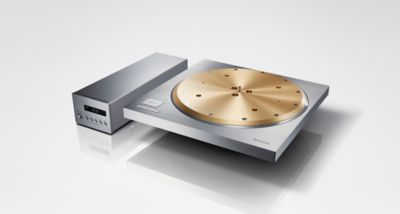

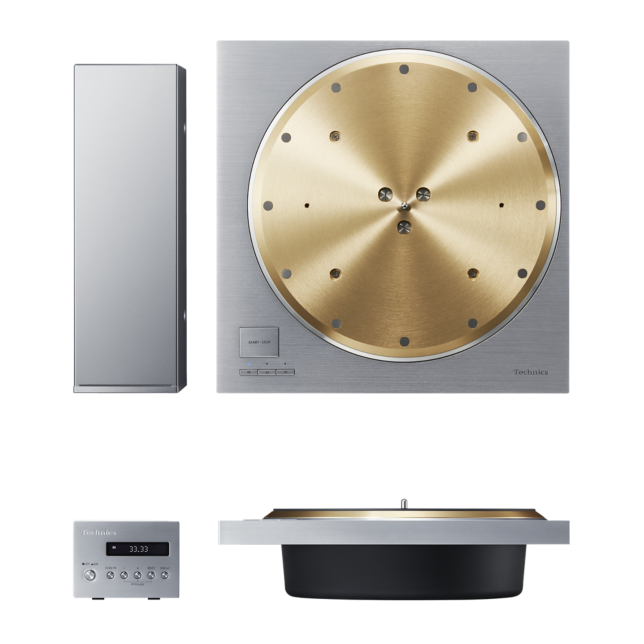

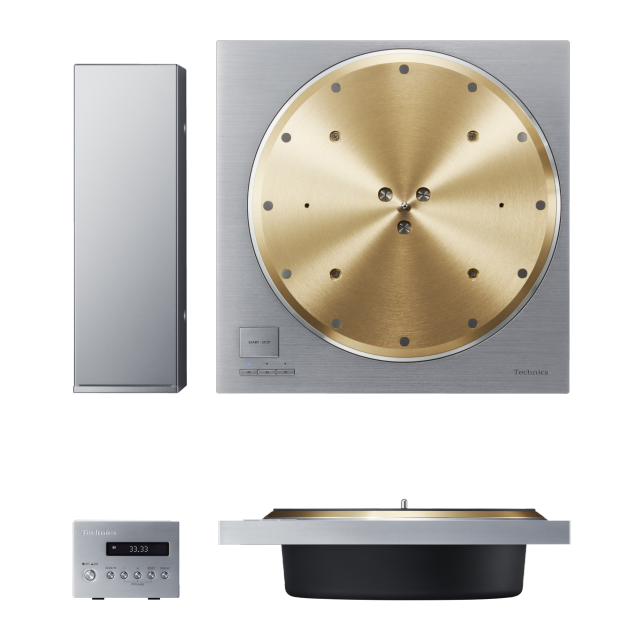

Gramofon s přímým pohonem SP-10R

Motor, který je srdcem přímo poháněného talíře, vychází z motoru vyvinutého pro model SL-1200G uvedeného na trh v roce 2016 a byl ještě zdokonalen. Motor pro přímý pohon se dvěma rotory a dvojitým vinutím vyvinutý speciálně pro tento účel měl cívky magnetů po obou stranách pro 12pólový pohon s 18 magnety s dostatečným točivým momentem k pohonu těžkotonážního talíře (asi 7,9 kg). Rozmístění cívek po obou stranách s odstupem 60 stupňů zlepšilo tuhost podložky, tím se potlačily jemné vibrace a snížil vlastní indukční odpor. Těmito zlepšeními se dosáhlo stability otáček 0,015%, což se obecně považuje za mez měřitelnosti. Rovněž axiální ložiska, která nesou těžký talíř, prošla speciálními úpravami na zvýšení tuhosti a spolehlivosti.

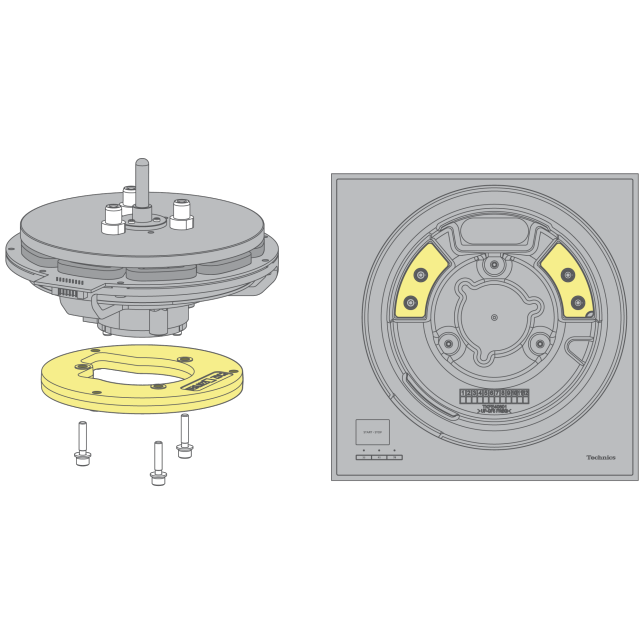

Motor vyvinutý pro model SL-1200G posloužil jako základ pro přímý pohon talíře. Dvojité vinutí, zesílené axiální ložisko a šasi se zvýšenou tuhostí vytvořilo stabilizovaný motor s nízko položeným těžištěm. Nízko položeného těžiště se podařilo dosáhnout umístěním dvou závaží z nerezové oceli, která vyniká vysokou tuhostí a specifickou hmotností, do spodní části šasi. Zmíněná důsledná opatření před nežádoucími vibracemi pomohla dosáhnout úžasné přesnosti otáček a zlepšila poměr signál/šum.

Na obvodu talíře jsou rozmístěna mosazná závaží o průměru 10 mm a k nim jsou připojena závaží wolframová, jejichž vlastností je velmi vysoká specifická hmotnost a obtížná opracovatelnost. Mosazná závaží jsou naplátovaná na hliníkovém odlitku se kterým dávají talíři celkovou hmotnost přibližně 7,9 kg a setrvačnou hmotnost 1 tunu･cm. Tlumicí pryžová podložka kvůli eliminaci nežádoucích vibrací je nalepená na spodní straně a vytváří 3-vrstvou konstrukci, která dosahuje vynikajících tlumicích vlastností.

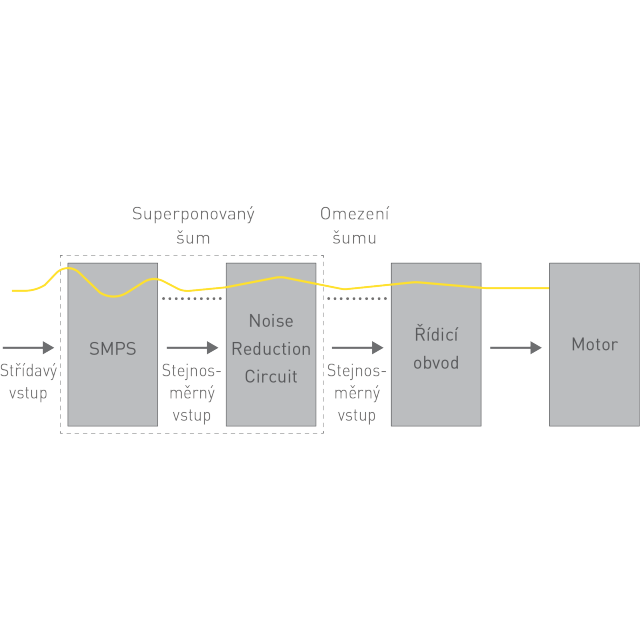

Řídicí jednotka je oddělená od hlavní jednotky kvůli potlačení vlivu nežádoucího šumu na hlavní jednotku. Používá se spínaný napájecí zdroj, který může poskytnout kvalitní regulaci pro velký točivý moment. Spínaný napájecí zdroj využívá unikátní technologii zdroje napětí s minimálním šumem, jehož součástí je speciálně vyvinutý „obvod omezení nežádoucího šumu“. Tím se snižuje šum, který by mohl pronikat do přenosky. Pro komunikaci mezi hlavní a řídicí jednotkou se používá vysoce spolehlivý systém odolný vůči externímu šumu, aby se minimalizoval šum během komunikace. Díky těmto důsledným opatřením se podařilo dosáhnout nejlepšího poměru signál/šum na světě.

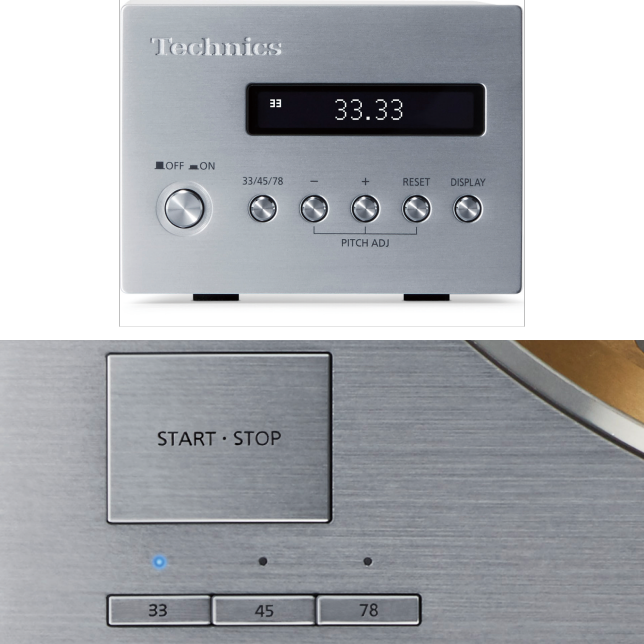

Gramofon podporuje nejen analogový záznam z LP (33 1/3 ot/min) a EP (45 ot/min), ale také SP (78 ot/min). Otáčky (ot/min) je také možné nastavit zaokrouhleně na dvě desetinná místa (maximum ±16%) z řídicí jednotky. OLED displej je rovněž schopný zobrazit otáčky s přesností na dvě desetinná místa, takže uživatel slyší a vidí mimořádně přesné otáčky.

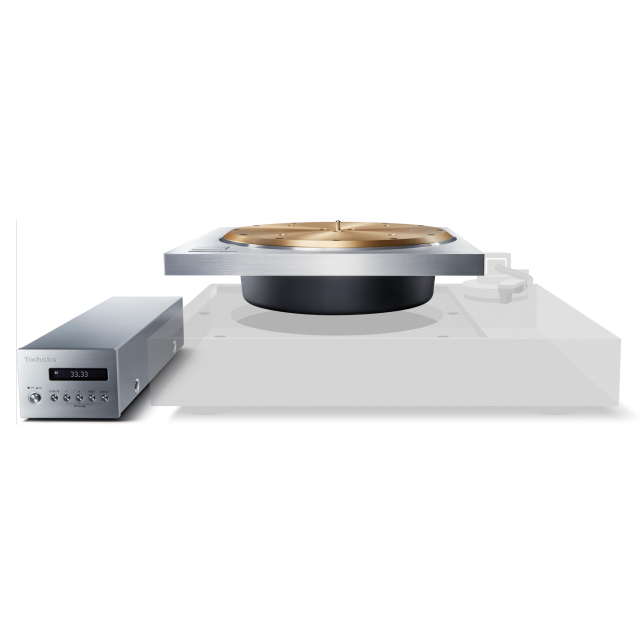

Aby měli uživatelé možnost dále používat základnu šasi s ramínkem systémů SP-10MK2 a SP-10MK3, je tvar a pozice šroubů základní desky modelu SP-10R navržený tak, že ji lze namontovat na modely SP-10MK2 a SP-10MK3 kvůli zpětné kompatibilitě. Řídicí jednotka má také stejný tvar a velikost jako napájecí jednotka modelu SP-10MK2 pro bezproblémovou výměnu.
