Kaiutinjärjestelmä SB-C700

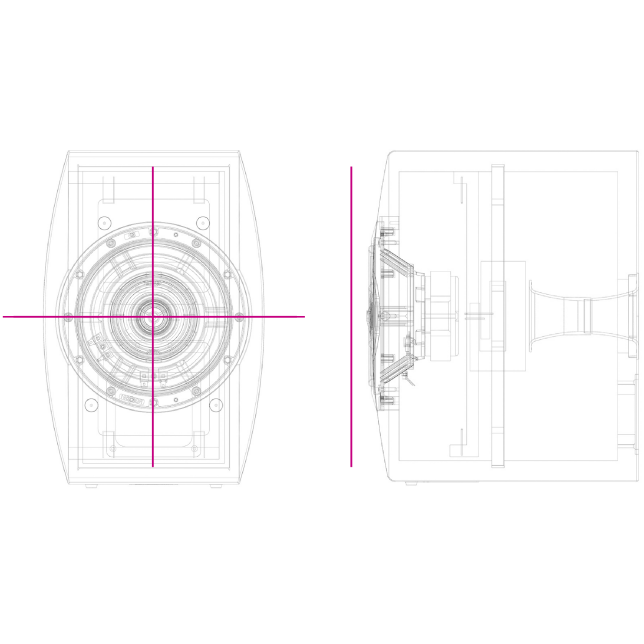

Hiljattain kehitetty litteä koaksiaalinen 2-tiekaiutin (basso, diskantti) muodostaa pisteäänilähteen ja mahdollsitaa tasaiset suuntausominaisuudet koko taajuusalueelle, ilman huippuja ja notkahduksia. Siksi Technics-kaiutinjärjestelmä toteuttaa erinomaisen äänen paikantumisen ja luo suuren salin äänimaiseman.

Technics on kehittänyt oman litteän koaksiaalisen kaksiteisen kaiutinelementin keski- ja ylätaajuuksien täsmälliseen toistoon. Bassoelementti on kerrosrakenteinen, tasainen kalvoelementti, joka koostuu kevyestä mutta erittäin kestävästä hiilikangaspinnasta ja alumiinisesta kennoytimestä. Ylläpitämällä mäntäliikettä diskanttielementin jakotaajuuden yli kaiutin poistaa taajuushäiriöt, joita kartioelementin kavitaatio aiheuttaisi. Magneettiosassa on kookas magneetti, kuparisuoja, kuparinen oikosulkurengas ja lyhyt puhekela, jonka tasokäämin täytekerroin on suuri mahdollistaen tehokkaan ohjauksen ja vähäisen särön. Runko on valettu kestävästä alumiinista, ja ripojen rakenne hajottaa resonanssia poistaen pienimmänkin ei-toivotun resonoinnin. Kokonaisuus takaa tarkan ja herkästi reagoivan toiston äänen bassotaajuuksille.

Kotelon täytyy tukea elementtejä hyvin, estää ei toivottu resonointi ja varmistaa ääniaaltojen sujuva virtaus ilman aaltojen taittumista. Kookkaat ja yleensä herkästi resonointia aiheuttavat sivulevyt valmistettiin kaarevista mutta jäykistä levyistä, joidan läpimitta on paksuimmasta kohdasta 42 mm, nimenomaan ääniaaltojen taittumisen estämiseksi. Kantava monocoque-rakenne, jonka jokaisen kuuden sivun kulmissa on liitos, on jäykkä, koska kuutiomaisen rakenteen jokainen sivu tukee viereistä sivua. Näin se vähentää ei-toivottua resonanssia, jonka taittuminen levyistä ja kotelosta aiheuttaisi. Akustisesti absorboiva materiaali ja sen sijoitus valittiin optimaalisesti kunkin elementin taajuuskaistan ja kotelon tilavuuden mukaan, minkä ansiosta kotelon sisälle ei pääse muodostumaan ei-toivottuja seisovia aaltoja.
Takalevyn bassorefleksiportti on paraabeli, jonka kaarevuus on tulo- ja lähtöpuolella erilainen. Kaarevuus määräytyi kvadraattisen funktion perusteella. Se vaientaa Kármánin pyörrerataa, joka muodostuu ääniaukossa, sekä ääniaukossa syntyvää ilmavirran kohinaa. Lopputuloksena on tasainen ja voimakas bassoääni mutta mahdollisimman vähän häiriöitä.
Kotelon kiiltävyys on luotu useissa työvaiheissa, kuten toistuvilla pinnoituksilla, hiomalla, kiillottamalla ja viimeistelemällä, ja korkealuokkainen käsityö kruunaa kaiuttimen huippulaadukkaan äänen. Kotelo paitsi miellyttää silmää myös vaimentaa tehokkaasti värähtelyjä, jotka muodostuvat kotelon pinnassa, mikä omalta osaltaan edistää alkuperäiselle uskollista ja täyteläistä äänikuvan syntyä.

Suuritarkkuuksinen jakosuodatin luotiin lukuisten toisiaan seuranneiden suunnittelu- ja kuunteluvaiheiden myötä, sillä tavoitteena oli maksimoida kunkin kaiutinelementin suorituskyky ja saavuttaa erittäin tasapainoinen ääni. Sähkövirran interferenssi kaiuttimissa haluttiin estää, samoin värähtelyn vaikutus haluttiin minimoida, joten kolme erillistä jakosuodatinta (bassolle, keskiääniselle ja diskantille) sijoitettiin ihanteellisella tavalla kotelon sisälle äänen toistamiseksi poikkeuksellisen realistisesti.

Technics-kaiutinjärjestelmä pystyy toistamaan ääntä ultralaajalla taajuusalueella jopa 100 kilohertsiin asti, joten kuuluviin saadaan korkealuokkaisten suuriresoluutioisten musiikkilähteiden laaja taajuuskirjo. Lopputuloksena kuullaan alkuperäiselle uskollinen ääni, jonka kaikki sävyt ovat säilyneet koskemattomina.
