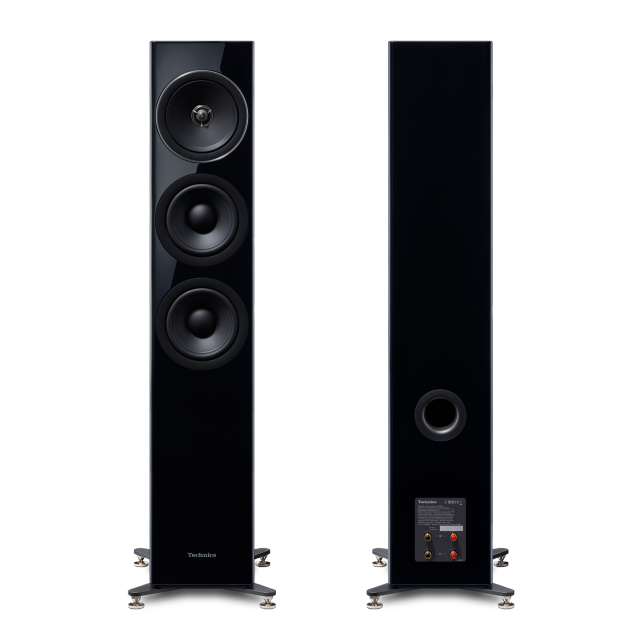

Sistema di diffusori SB-G90M2

Riprodurre la musica con un'espressività sonora spaziale migliorata richiede che i fronti d'onda dei suoni provenienti dall'altoparlante siano tutti allineati quando raggiungono l'ascoltatore, indipendentemente dalla sua posizione. Il concetto di Point-Sound-Source è uno degli approcci ideali per ottenere questo risultato.
Per ottenere la riproduzione Point-Sound-Source, è stata adottata la configurazione coassiale che poi è stata combinata alla Linear Phase Plug per l'allineamento delle fasi, al diaframma a flusso omogeneo di forma poco profonda e a un bordo uniforme per una riflessione minima del suono.
L'unità altoparlante coassiale a due vie SB-G90M2 è stata sviluppata per la riproduzione della gamma delle medie e alte frequenze allo scopo di realizzare la localizzazione dell'immagine sonora chiara e la qualità audio elevata per riprodurre musica in modo uniforme, espressivo, ereditando al contempo i concetti di Point-Sound-Source e fase lineare che Technics persegue incessantemente.

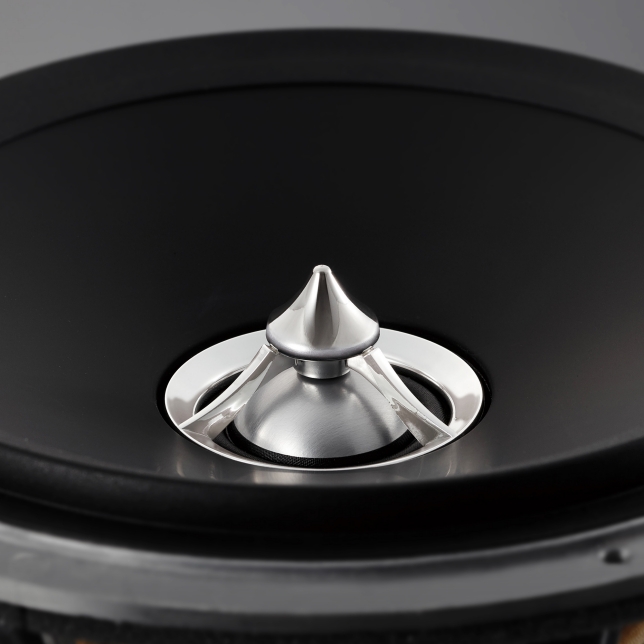

Il plug acustico dalla forma esclusiva è posizionato sulla parte anteriore del tweeter e fornisce una riproduzione sonora ad alta risoluzione e un ampio soundstage.
La punta del Linear Phase Plug è composta da materiale a base di ottone ad alta densità e alto modulo. Impedisce al plug di vibrare inutilmente a causa delle vibrazioni delle frequenze medie, emanando un suono chiaro e a bassa distorsione.

Quando l'onda sonora si propaga lungo una superficie irregolare, risulta disturbata proprio a causa delle irregolarità della superficie, degradando così le caratteristiche di una frequenza: ciò influisce in particolar modo sulle frequenze alte con lunghezze d'onda brevi.

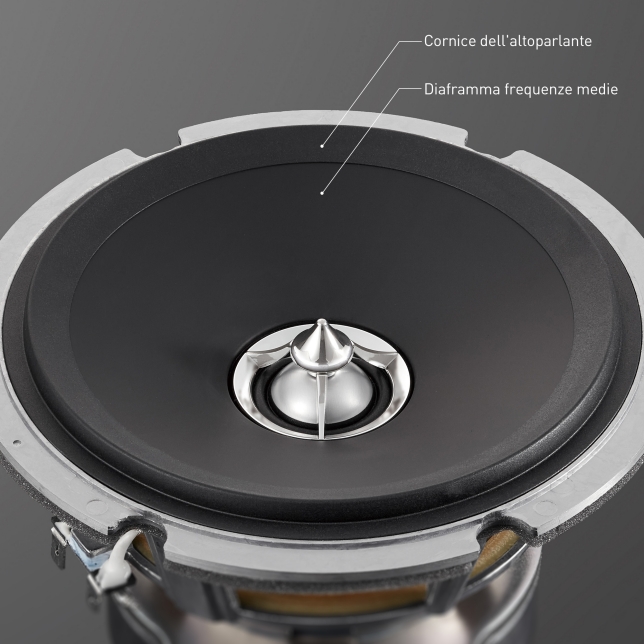

Il diaframma midrange ha una forma poco profonda con una cornice uniforme per ridurre le riflessioni sonore in modo che i disturbi ai suoni, emanati dal diaframma, vengano ridotti il più possibile, migliorando la risposta in frequenza, la caratteristica della fase e la direzione.
Questa configurazione consente di ottenere un ampio soundstage e una gamma delle frequenze medie e alte ricca e omogenea

Per riprodurre il suono della musica con un rapporto segnale/rumore elevato, le sorgenti del suono non desiderato sono state eliminate completamente.

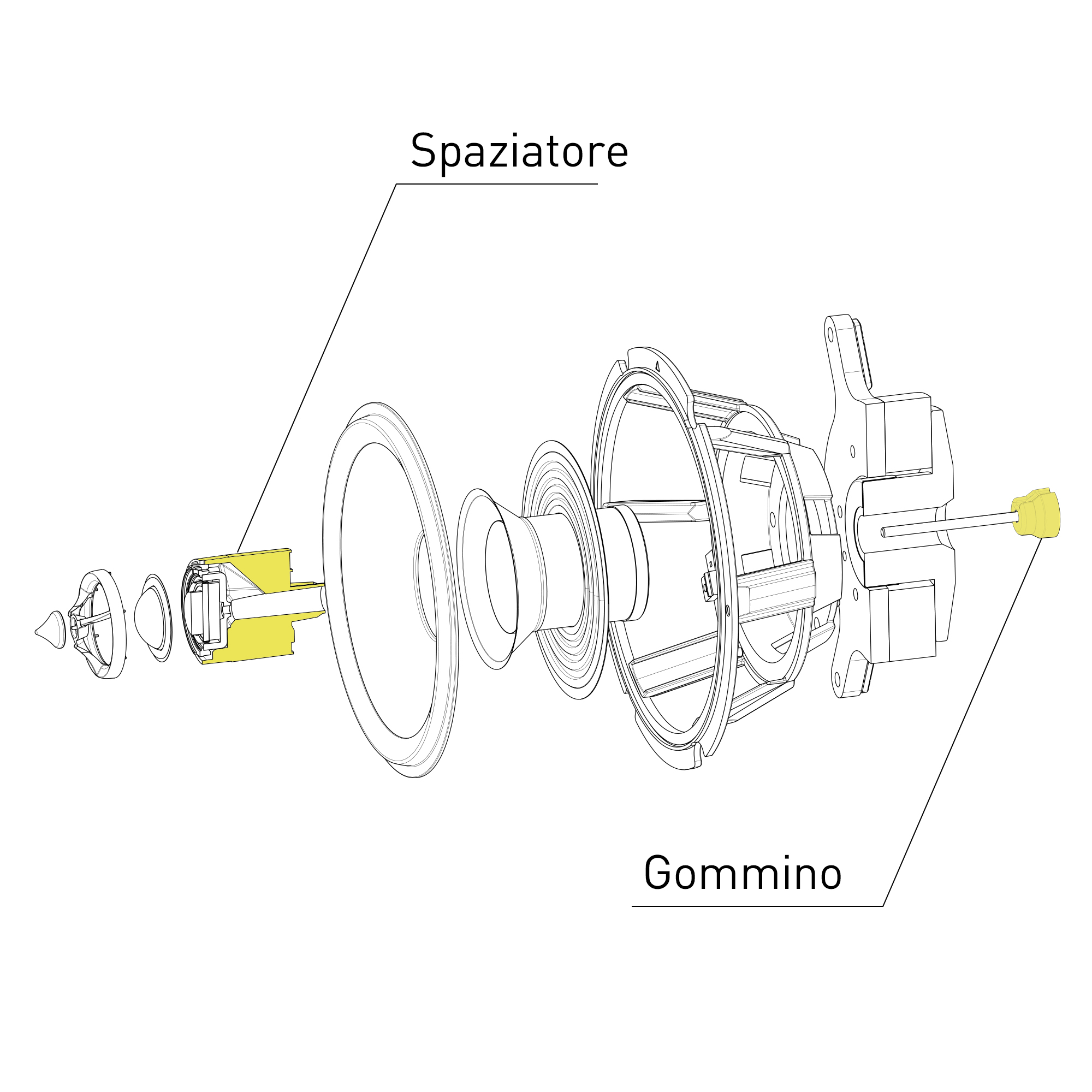

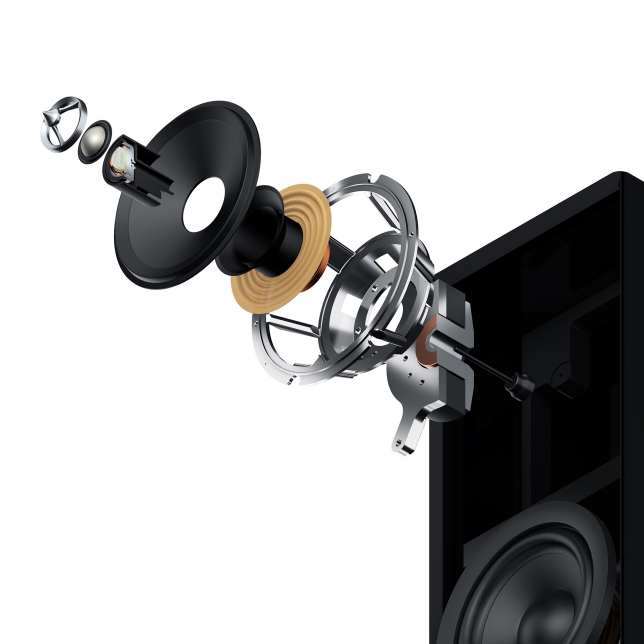

A tale scopo, la Balanced Driver Mounting Architecture adottata dal precedente modello SB-G90 è stata ulteriormente ottimizzata attraverso l'estesa analisi CAE e il deflettore di montaggio dello speaker è stato sviluppato per il montaggio sicuro dell'unità altoparlante. Inoltre, la rigidità dell'intero cabinet è stata rafforzata per sfruttare le potenzialità della Balanced Driver Mounting Architecture. La robustezza e la forma di ognuna delle parti che compongono l'altoparlante coassiale sono state riviste scrupolosamente per rimuovere il più possibile le vibrazioni e il rumore non desiderati. In più all'interno del cabinet viene fornita una struttura a percorso sonoro. Questa struttura nuova e univoca elimina in modo efficace le onde stazionarie che causano i picchi di risonanza.

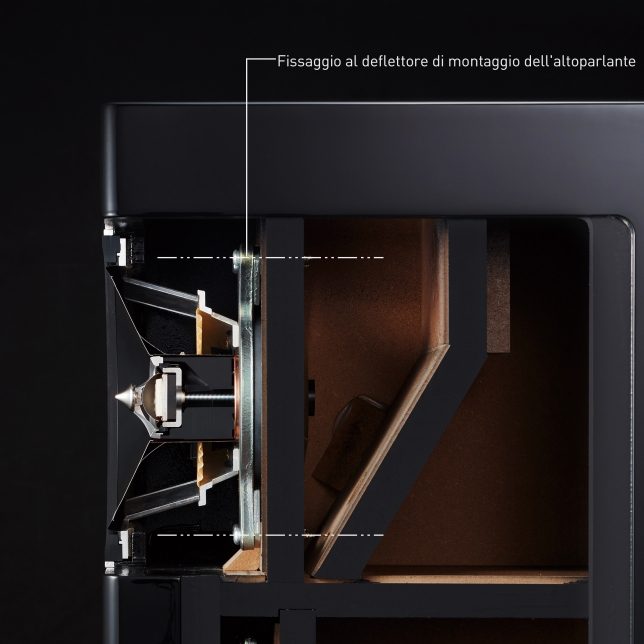

Le vibrazioni indesiderate generate dal deflettore di montaggio dei diffusori sono state ulteriormente ridotte migliorando i fori di ventilazione mediante CAE e consentendo al deflettore mono-componente del woofer di penetrare nel pannello inferiore per ottenere una maggiore rigidità. Inoltre, i fori di ventilazione ottimizzati migliorano la distribuzione del suono irradiato dai lati posteriori degli altoparlanti per una migliore risposta. Inoltre, il deflettore di montaggio dell'altoparlante coassiale è separato dal deflettore di montaggio del woofer per eliminarne l'interferenza reciproca.
Insieme, migliorano ulteriormente la nitidezza del suono e la presentazione tridimensionale del campo sonoro.

All'interno del cabinet dell'altoparlante viene di solito generata una risonanza - nota come onda stazionaria - determinata dal suono di una certa frequenza e dalle dimensioni del telaio. Il metodo più comune per eliminarla consiste nell'inserire del materiale fonoassorbente all'interno del cabinet. Tuttavia, il materiale fonoassorbente assorbe anche le frequenze sonore non generate da un'onda stazionaria, e interferisce sul suono sopprimendone dinamismo o nitidezza.
Come contromisura, viene fornita una struttura di tracciamento sonoro nella parte inferiore del cabinet del woofer per guidare le onde stazionarie che sono la causa di picchi di risonanza. Il materiale fonoassorbente viene inserito nel punto del tracciamento sonoro in cui la velocità del suono aumenta. In questo modo, si agevola la rimozione delle onde stazionarie con una quantità minima di materiale fonoassorbente (brevettato).

Questa struttura consente l'uso di tutte le informazioni necessarie per riprodurre accuratamente musica in modo che il sistema di altoparlanti realizzi un suono a frequenze medio/basse più nitido e naturale.
