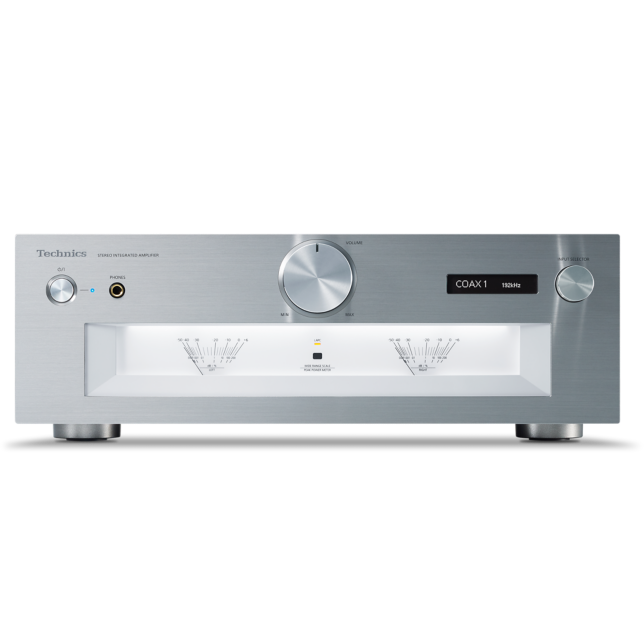

Amplificatore stereo integrato SU-G700M2

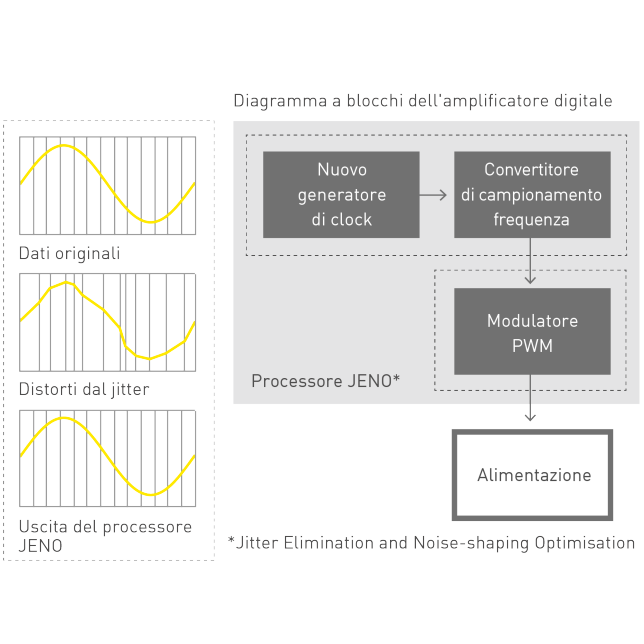

Per trasmettere fedelmente l'elevata quantità di dati audio senza una perdita di qualità per gli altoparlanti, la sezione di amplificazione di potenza di SU-G700M2 utilizza un’amplificazione totalmente digitale che comprende un Processore JENO, sviluppato sul progetto dei sistemi di riferimento. Per ovviare il peggioramento della qualità audio causato dal jitter, che causa problemi agli amplificatori digitali convenzionali, SU-G700 integra un circuito proprietario di riduzione del jitter in grado di intervenire con successo su tutto lo spettro di frequenze udibili. Inoltre, alla conversione PWM (modulazione di larghezza di impulso) è dedicato un esclusivo circuito di conversione PWM ad alta precisione, fondamentale per ottenere una qualità audio di eccellenza. Ottimizzando alcuni elementi come la velocità di noise-shaping, il livello e gli interventi di quantizzazione mediante l'eccezionale esperienza Technics, i dati contenuti in sorgenti sonore ad alta risoluzione vengono convertiti in segnali PWM senza perdita e in tutta l'estensione della gamma dinamica. Queste tecnologie consentono di riprodurre il suono in modo naturale e finemente dettagliato, permettendo agli ascoltatori di percepire anche le sfumature più delicate della musica.

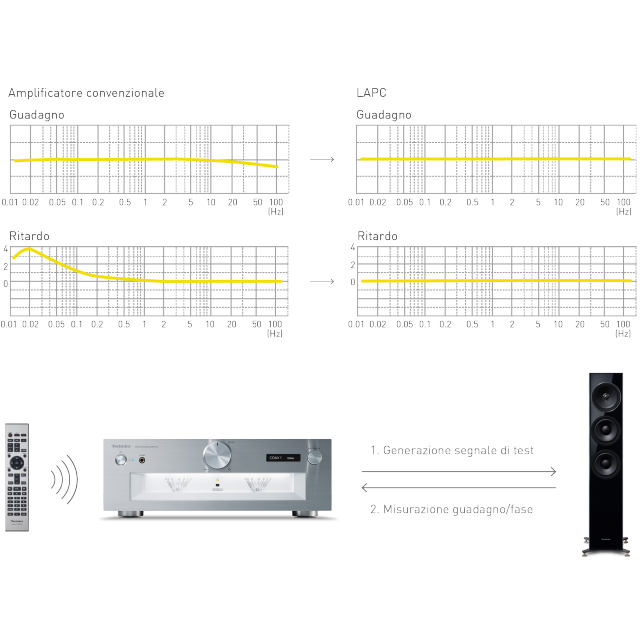

L'impedenza di un diffusore varia in base alla frequenza e ciò richiede un amplificatore di potenza in grado di pilotare gli altoparlanti senza essere condizionato dalle loro caratteristiche. Gli amplificatori digitali convenzionali, tuttavia, sono collegati ai diffusori attraverso uno stadio d’uscita con filtro passa basso, rendendoli ancora più sensibili all’impedenza tipica del diffusore. Inoltre, mentre le caratteristiche di ampiezza degli amplificatori convenzionali sono state ormai corrette, non è stato possibile fare altrettanto per le caratteristiche di fase. Si è quindi optato per lo sviluppo di un algoritmo di ottimizzazione adattiva per l'impedenza degli altoparlanti che corregge la risposta ideale all'impulso attraverso l'elaborazione del segnale digitale misurando le caratteristiche di ampiezza-fase della frequenza dell'amplificatore con gli altoparlanti collegati. Questa nuova tecnica consente di equalizzare le caratteristiche di frequenza di ampiezza e fase che altri amplificatori non hanno raggiunto in precedenza, oltre a fornire un suono con una ricca espressione spaziale.

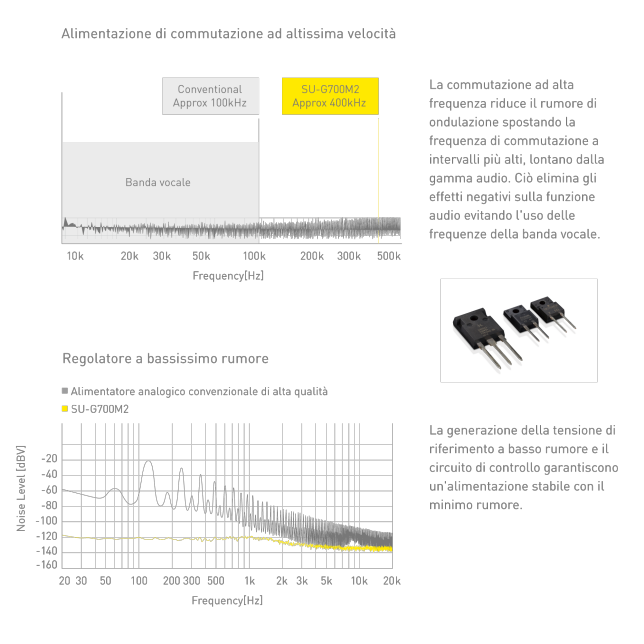

La tecnologia di alimentazione incorporata nel modello Reference Class SU-R1000 è stata impiegata per migliorare la potenza e dare una maggiore sensazione di energia. La frequenza di commutazione è stata aumentata dalla consueta banda a 100 kHz alla banda 400 kHz per assicurare l'erogazione stabile di tensione e corrente, e ridurre gli effetti negativi della modulazione non perfetta sulla qualità audio. Il dispositivo è dotato degli stessi transistor a effetto di campo in nitruro di gallio (GaN) e diodi in carburo di silicio (SiC) montati su SU-R1000 per assicurare prestazioni ottimali del sistema di alimentazione a commutazione ad alta velocità.
Il regolatore di rumore ultra basso che viene fornito, impedisce il calo della regolazione causato dalle frequenze di commutazione fissa e che la componente disturbo si mescoli alle alte frequenze.
Il risultato finale è un’alimentazione ad alta risposta e basso disturbo, che ottimizza le prestazioni dell’amplificatore digitale.

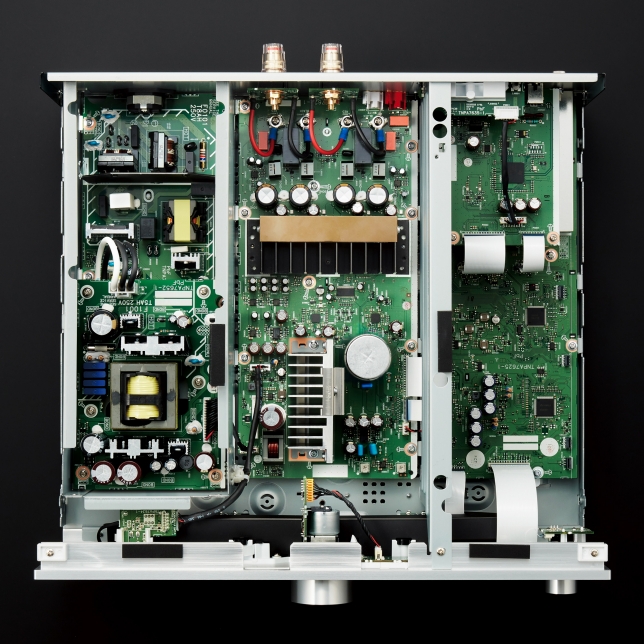

Gli amplificatori integrati utilizzano un gran numero di circuiti, tra cui i circuiti che gestiscono i microsegnali degli ingressi e i circuiti che gestiscono grandi quantità di corrente, ad esempio i circuiti di uscita e di alimentazione. L'amplificatore SU-G700M2 presenta una struttura a tre sezioni con suddivisioni collocate tra i blocchi circuitali in base al livello di segnale gestito. Ciò consente di eliminare le interferenze tra i blocchi circuitali, ottenendo una qualità audio chiara e definita. Oltre alla struttura a tre sezioni, SU-G700M2 viene fornito con un telaio inferiore con una struttura a due livelli con piastre in acciaio spesse rispettivamente 1,2 mm e 2 mm, un pannello superiore composto da una piastra in acciaio spessa 1,6 mm e un pannello anteriore in alluminio spesso 7 mm per un migliore controllo delle vibrazioni.

È ora supportato l’ingresso PHONO MC. L’ingresso PHONO ottiene un basso rumore grazie all’uso di una configurazione di collegamento parallela differenziale di primo stadio (FET a basso rumore). Inoltre la configurazione del gain a quattro livelli permette di selezionare il miglior gain del suono in base all’uscita della testina. Questo permette una riproduzione ottimale di sorgenti sonore registrate analogiche di alta qualità, adattate all’ambiente dell’utente.

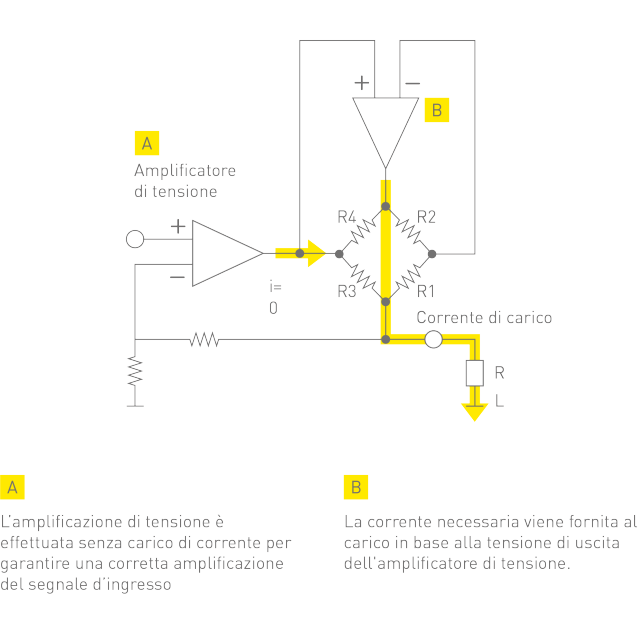

SU-G700M2 utilizza un amplificatore per cuffie di classe AA con circuiti di amplificazione separati per l’amplificazione di tensione e l’amplificazione di corrente del segnale audio. La tensione è amplificata da un amplificatore operativo di alta qualità, mentre la corrente viene amplificata mediante un amplificatore operativo con elevata capacità di alimentazione. L'uscita di alta qualità del segnale PWM proveniente dal processore JENO viene convertita in analogica con elevata precisione, consentendo il funzionamento perfetto delle cuffie. Questo consente di riprodurre la musica con una bassa distorsione e un’ampia risposta in frequenza a prescindere dall’impedenza delle cuffie in uso.
