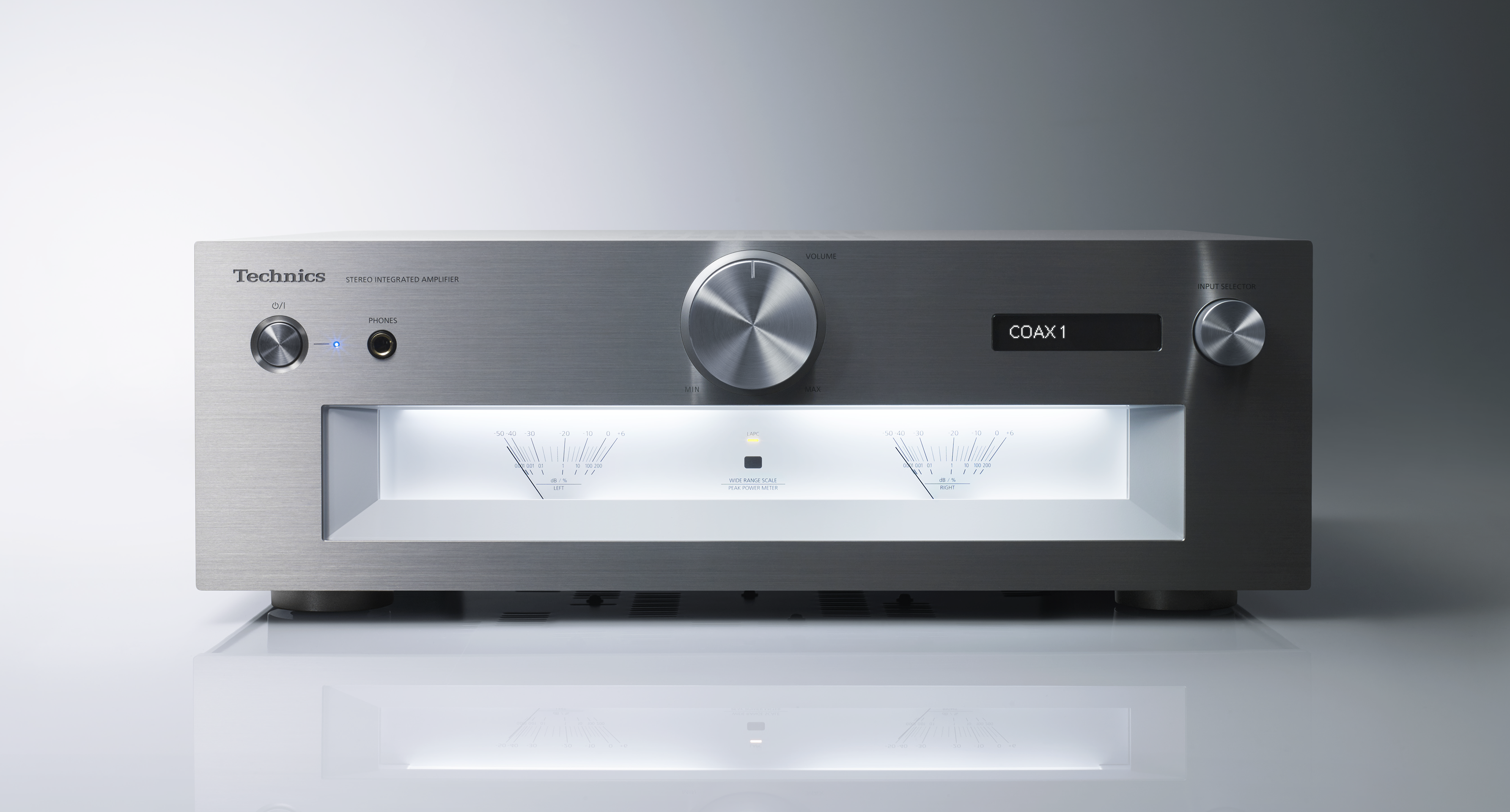

SU-G700
Grand Class
Technics's Definitive Integrated Amplifier музыканың энергиясын толығымен жеткізеді
![](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700/ast-1242918.png.pub.crop.pc.png)
Мүмкіндіктер
Анықтамалық класс жоғары сапалы аудио технологиясы
Анықтамалық деңгейдегі аудио технологиясының тұжырымдамасын мұра ете отырып, JENO қозғалтқышы дыбыс сигналдарын толық сандық түрде және кіріс сатысынан қуат сатысына дейін минималды дірілмен жібереді және өңдейді. Динамик жүктемесін бейімдеу фазалық калибрлеу (LAPC) динамиктің кез келген түрі үшін тамаша күшейту мен фазалық сипаттамаларды қамтамасыз етеді. Жаңадан әзірленген төмен бұрмаланатын коммутациялық қуат көзі жүктеменің ауысуынан туындаған коммутация жиілігінің ауытқуын басу арқылы дәл қуат көзін жүзеге асырады.

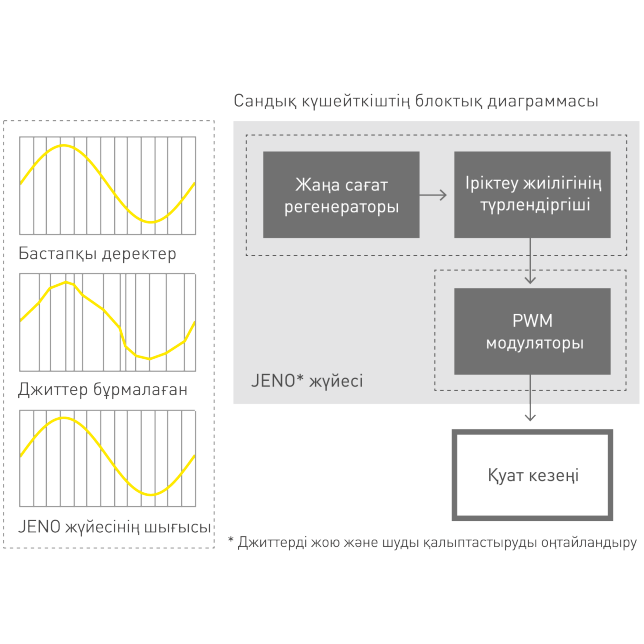

JENO қозғалтқышы
(Дірілді жою және шуды қалыптастыруды оңтайландыру)
![JENO қозғалтқышы (Дірілді жою және шуды қалыптастыруды оңтайландыру)](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700/ast-2384562.png.pub.thumb.644.644.png)
Үндеткіштерге жіберілген аудио деректердің үлкен көлемін жоғалтпай шынайы беру үшін SU-G700 қуат күшейткіш бөлімі анықтамалық жүйелердің концепциясына негізделген JENO қозғалтқышын қолданатын толық сандық күшейтуді пайдаланады. Кәдімгі сандық күшейткіштер үшін қиындықтар тудыратын дірілге байланысты дыбыс сапасының нашарлауы мәселесін шешу үшін SU-G700-де дыбыс жиілігінің барлық диапазонындағы дірілдерді болдырмайтын түпнұсқалық дірілдерді азайту тізбегі бар. Сондай-ақ, дыбыс сапасы үшін маңызды болып табылатын PWM (импульс енінің модуляциясы) түрлендіруі үшін бірегей, жоғары дәлдіктегі PWM түрлендіру тізбегі пайдаланылады. Шуды қалыптастыру жылдамдығы, дәрежесі және кванттау саны сияқты элементтерді бірегей тәжірибеміз арқылы оңтайландыру арқылы жоғары ажыратымдылығы бар дыбыс көздерінде қамтылған кең динамикалық диапазондағы деректер жоғалтпай PWM сигналдарына түрлендіріледі. Бұл технологиялар табиғи және егжей-тегжейлі дыбысты ойнатуды қамтамасыз етеді, тіпті нәзік музыкалық нюанстарды қабылдауға мүмкіндік береді.

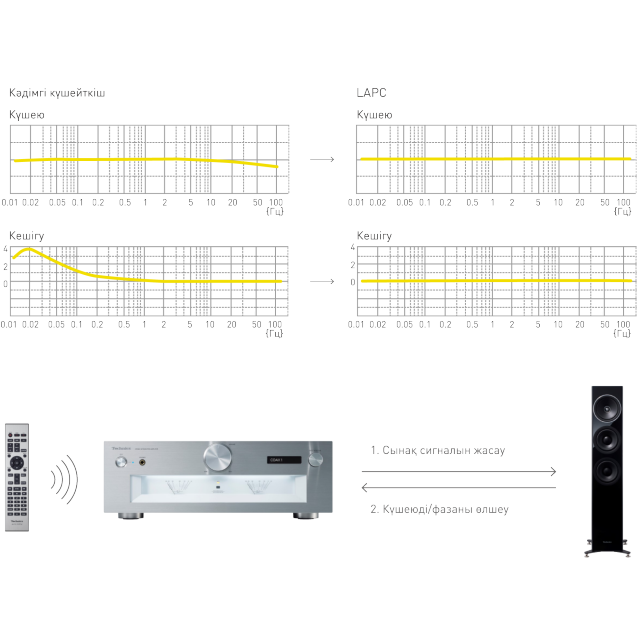

LAPC
(Жүктемеге бейімделгіш фазалық калибрлеу)
![LAPC (Жүктемеге бейімделгіш фазалық калибрлеу)](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700/ast-2384563.png.pub.thumb.644.644.png)
Динамиктің кедергісі әрбір жиілікте өзгереді және динамиктерді динамик сипаттамаларына әсер етпестен басқару үшін қуат күшейткіші қажет. Дегенмен, әдеттегі сандық күшейткіштер динамиктерге шығыс сатысында төмен жиіліктер сүзгісі арқылы қосылған, сондықтан оларға динамиктің кедергі сипаттамалары одан да күштірек әсер етеді. Сондай-ақ, теріс кері байланысқа байланысты әдеттегі күшейткіштердің амплитудалық сипаттамалары жақсарғанымен, фаза сипаттамаларын жақсарту мүмкін болмады. Осылайша, біз динамиктердің импедансын адаптивті түрде оңтайландыру алгоритмін әзірледік, ол қосылған динамиктермен күшейткіштің жиілік амплитудалық-фазалық сипаттамаларын өлшеу тәсілін пайдаланып цифрлық сигналды өңдеу арқылы мінсіз импульстік жауапқа түзетуді жүзеге асырады. Бұл жаңа әдіс бұған дейін күшейткіштер қол жеткізе алмаған амплитуданың және фазаның жиілік сипаттамаларын тегістеуге, сонымен қатар кең ауқымды кеңістік өрнегіне ие дыбысты жеткізуге мүмкіндік береді.

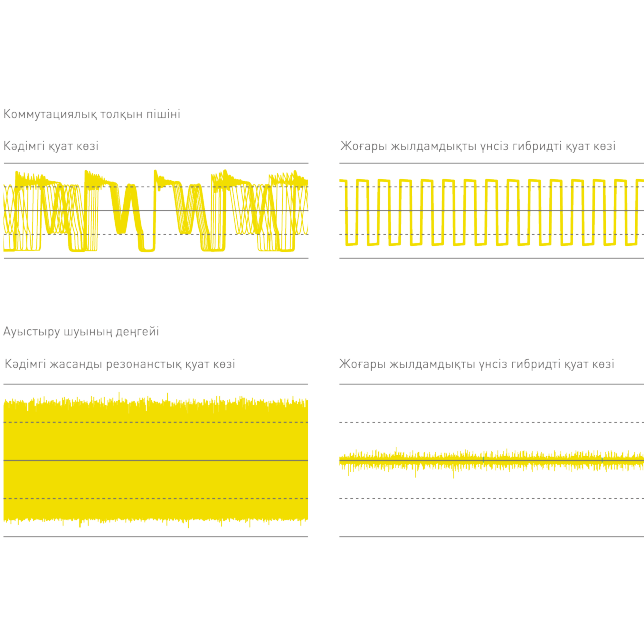

Жоғары жылдамдықты үнсіз гибридті қуат көзі
![Жоғары жылдамдықты үнсіз гибридті қуат көзі](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700/ast-2384564.png.pub.thumb.644.644.png)
Кәдімгі ауыстырып-қосқыш режимінің қоректенуімен, шығыс кернеуін тұрақтандыру үшін қосу ҚОСУ уақытын басқару үшін жүктеменің ауытқуына жауап ретінде ауысу жиілігі өзгереді. Ауыстыру жиілігіндегі бұл ауытқу компоненті дыбыс сапасына теріс әсер етеді. Жаңадан әзірленген қуат көзі коммутация жиілігін бекіту арқылы дыбыс сапасына зиянды шу құрамдас бөлігін азайтады. Сонымен қатар, коммутациялық қуат көзіндегі соңғы саты шығыс кернеуін тұрақтандыру үшін сызықтық реттегішпен қамтамасыз етіледі. Сызықтық реттегіш арнайы, жоғары ажыратымдылықтағы электролиттік конденсаторларды пайдаланады.
Сонымен қатар, біздің қазіргі резонансты қуат көзіміз коммутация шуының деңгейін төмендетеді. Конденсаторлар сияқты шуды жұту үшін пайдаланылатын бөлшектер мұқият таңдалды. Төмен шуылға қол жеткізу және таза дыбысты шығару үшін барлық мүмкін шаралар қабылданды.
Сонымен қатар, біздің қазіргі резонансты қуат көзіміз коммутация шуының деңгейін төмендетеді. Конденсаторлар сияқты шуды жұту үшін пайдаланылатын бөлшектер мұқият таңдалды. Төмен шуылға қол жеткізу және таза дыбысты шығару үшін барлық мүмкін шаралар қабылданды.

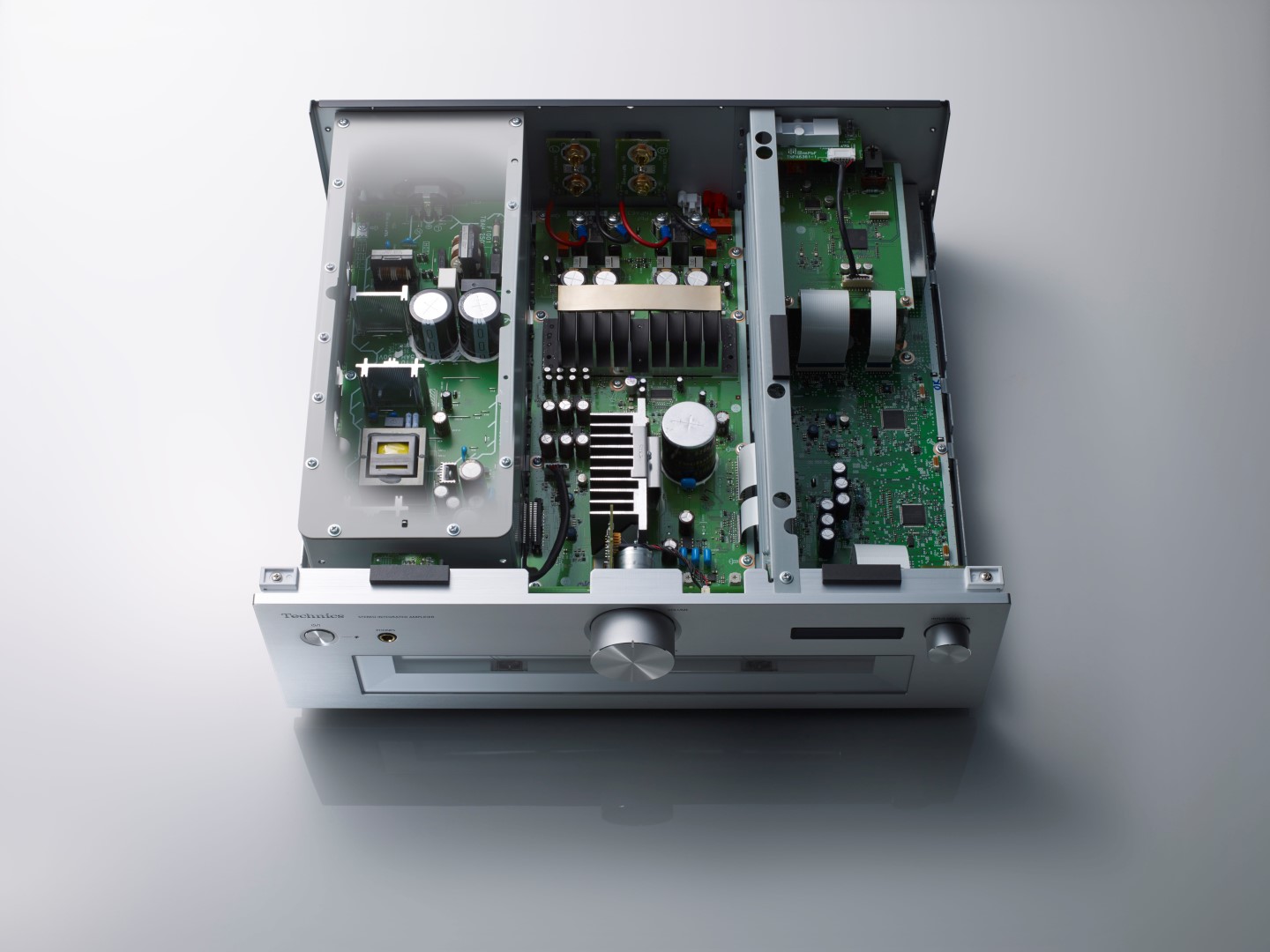

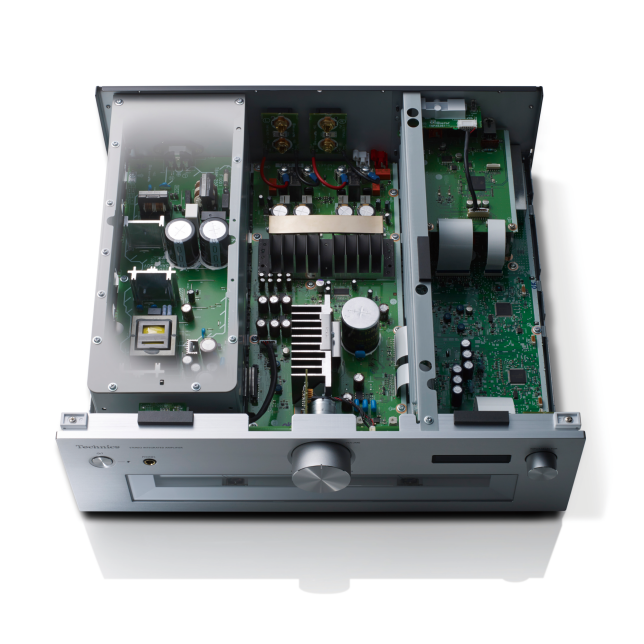

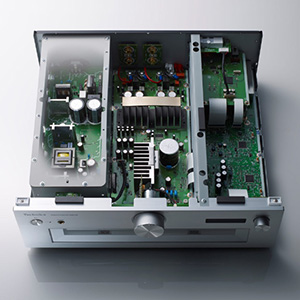

Үш бөлімді конфигурация
![Graphic of Three-section Configuration](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700/ast-1242930.png.pub.thumb.644.644.png)
Біріктірілген күшейткіштерде кірістердің микро-сигналдарын өңдейтін және үлкен токпен жұмыс істейтін тізбектерді қоса алғанда, шығыс тізбектері мен қуат көзінің тізбектері сияқты әртүрлі тізбектер бар. SU-G700 өңделетін сигнал деңгейіне сәйкес тізбек блоктары арасында орнатылған бөлімдері бар үш секциялық құрылысты пайдаланады. Бұл тізбек блоктары арасындағы кедергілерді болдырмайды, осылайша анық дыбыс сапасына қол жеткізеді. Сондай-ақ, осы конструкцияға байланысты шассидің қаттылығы электр бөліктерінің дірілін басады, осылайша дыбыс сапасының нашарлауын басады.

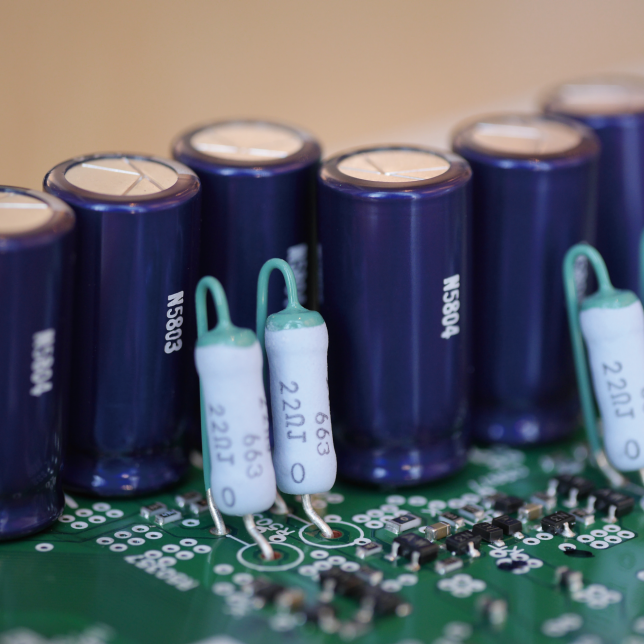

Батареямен жұмыс істейтін сағат генераторы
![Graphic of Battery Driven Clock Generator](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700/ast-1242931.png.pub.thumb.644.644.png)
Жаңа күшейткіштердегі сағат генераторы сияқты нәзік схемалар үшін ең жақсы қуат көзі кез келген шудан немесе желідегі ауытқулардан толығымен оқшауланған болып табылады. Technics компаниясының аккумуляторларды пайдаланып қуат көзін оқшаулауда үлкен тәжірибесі бар. Бұл технология ультра төмен шулы алдын ала күшейткіш кезеңдерін жасайды.
Шусыз сигнал технологиясы

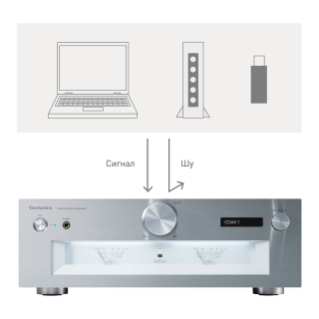

ДК кіріс терминалдары үшін күшейткіш магниттік бұрмаланудан күшті қорғанысты қамтамасыз ететін магнитті емес көміртекті пленка резисторлары бар қуат кондиционерлерін және төмен диэлектрлік жоғалту, жоғары кернеуге төзімділік және температура тұрақтылығы сияқты тамаша сипаттамалары бар жоғары сапалы рубин слюда конденсаторларын пайдаланады. Дыбысты жоғарырақ тазалықпен шығару сыртқы шудың енуіне тосқауыл қою арқылы жүзеге асырылды.
![Сандық шуды оқшаулау архитектурасы](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700/ast-2384565.png.pub.thumb.319.319.png)
Оңтайлы белсендірілген тізбек жүйесі музыка ойнап жатқанда пайда болатын шуды азайту үшін дисплей, аналогтық және сандық интерфейстер үшін қолданылатындар сияқты әртүрлі сандық модульдердің жұмысын тоқтатуға мүмкіндік береді.
Аналогтық кіріс жоғары сапалы 192-кГц/24-бит A/D түрлендіргіші [Burr-Brown PCM1804 (Texas Instruments)] арқылы жоғары дәлдікпен сандық сигналға түрлендіріледі, сондықтан толық цифрлық сигналдың жоғары таза дыбысты шығару мүмкіндігі. аналогты көздерді ойнату кезінде жүйені барынша арттыруға болады. Сигналдарды ауыстыру үшін ажыратымдылығы жоғары коммутациялық релелер қолданылады

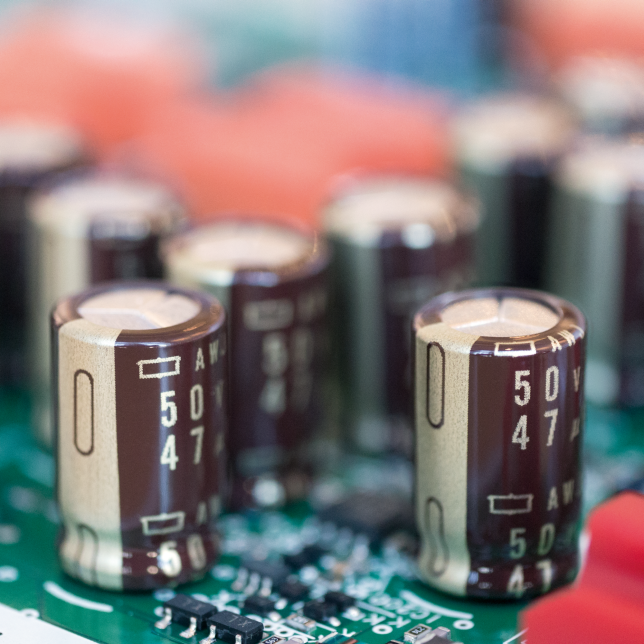

Төмен шулы PHONO кірісі
![Graphic of Low-noise PHONO Input](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700/ast-1242932.png.pub.thumb.644.644.png)
PHONO кірісі бірінші сатылы, төмен шулы FET дифференциалды параллель қосылым конфигурациясын пайдалану арқылы төмен шуылға қол жеткізеді. Сонымен қатар, төрт деңгейлі күшейтуді реттеу картридж шығысына сәйкес ең жақсы күшейтуді таңдауға мүмкіндік береді. Бұл пайдаланушының ортасына бейімделген жоғары дәрежелі аналогты жазылған дыбыс көздерін оңтайлы ойнатуға мүмкіндік береді.

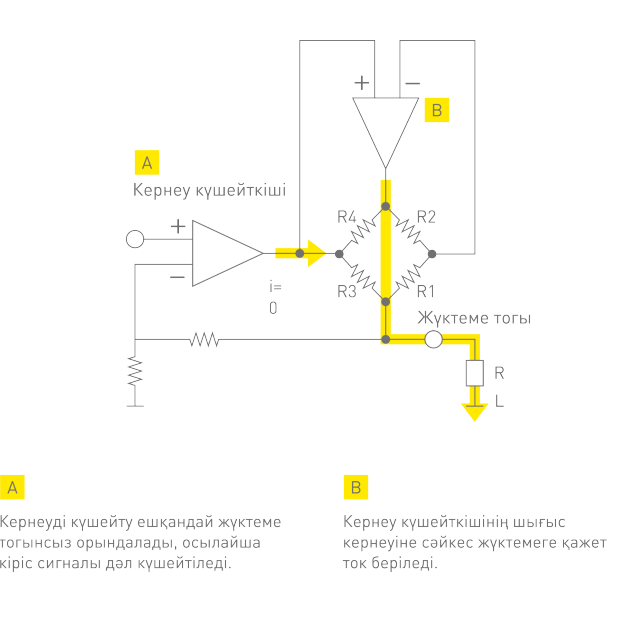

AA класындағы құлаққапты күшейткіш
![AA класындағы құлаққапты күшейткіш](/content/dam/pim/kz/kk/SU/SU-G70/SU-G700/ast-2384566.png.pub.thumb.644.644.png)
SU-G700 кернеуді күшейту және аудио сигналдың ток күшейту үшін бөлек күшейткіш тізбектері бар AA класындағы құлақаспап күшейткішін пайдаланады. Кернеу жоғары дәрежелі операциялық күшейткіш арқылы күшейтіледі, ток жоғары ток беру мүмкіндігі бар операциялық күшейткіш арқылы күшейтіледі және JENO қозғалтқышынан жоғары дәрежелі PWM сигнал шығысы жоғары дәлдікпен аналогқа түрлендіріледі, осылайша құлаққаптарды қосуға болады. идеалды түрде басқарылуы керек. Бұл құлаққаптардың жүктеме кедергісі қандай болса да, музыканы төмен бұрмалаумен және кең жиілік диапазонымен ойнатуға мүмкіндік береді.
Қаттылығы жоғары алюминий корпус
Қаттылығы жоғары металл қос шассиде дыбыс тазалығын нашарлататын діріл мен шуды азайту үшін болат пластинадан жасалған ішкі шасси мен болат пластинадан жасалған сыртқы шасси бар.
Ауыр бөлшектер мен құрамдастарды ұстау және тұрақтылықты жақсарту үшін ауырлық ортасын төмендету үшін ішкі шасси қалыңдығы 1,2 мм пластинадан жасалған. Корпустың төменгі беті — қалыңдығы 2 мм болат пластина. Бұл дірілді азайту өнімділігін жақсартады және төмен ауырлық ортасына қол жеткізеді. Алдыңғы панель электрмагниттік шудың әсерлеріне қарсы тұру үшін қалыңдығы 7 мм алюминий пластинадан жасалған.
Ауыр бөлшектер мен құрамдастарды ұстау және тұрақтылықты жақсарту үшін ауырлық ортасын төмендету үшін ішкі шасси қалыңдығы 1,2 мм пластинадан жасалған. Корпустың төменгі беті — қалыңдығы 2 мм болат пластина. Бұл дірілді азайту өнімділігін жақсартады және төмен ауырлық ортасына қол жеткізеді. Алдыңғы панель электрмагниттік шудың әсерлеріне қарсы тұру үшін қалыңдығы 7 мм алюминий пластинадан жасалған.
Шабыт алыңыз
Сипаттамалар
JENO жүйесі (дірілді жою және шуды қалыптастыруды оңтайландыру)
LAPC (жүктемеге бейімделетін фазаны калибрлеу)
Жоғары жылдамдықты үнсіз гибридті қуат көзі
Үш бөлімді конфигурация
Төмен шулы PHONO кірісі
AA класындағы құлаққапты күшейткіш
Дәл сандық технология
-
JENO қозғалтқышы (дірілдерді жою және шуды қалыптастыруды оңтайландыру)
LAPC (жүктемеге бейімделу фазасын калибрлеу)
Жоғары жылдамдықты үнсіз гибридті қуат көзі
Батареямен жұмыс істейтін сағат генераторы
Қаттылығы жоғары металл қос шасси
Шусыз сигнал технологиясы
-
Сандық шуды оқшаулау архитектурасы
Оңтайлы белсендірілген тізбек жүйесі
Technics Definitive Design
-
Қатты корпус
Үш бөлімді конфигурация
FTC шығыс қуаты
-
70 Вт 70 Вт (1 кГц, T.H.D. 0,5 %, 8 Ом, 20 кГц LPF)
140 Вт 140 Вт (1 кГц, T.H.D. 0,5 %, 4 Ом, 20 кГц LPF)
Кіріс сезімталдығы / кіріс кедергісі
-
ЖЕЛІЛІК 200 мВ / 22 кОм, ФОНО (ММ) 2,5 мВ / 47 КОм
Жиілік реакциясы
-
ЖОЛЫ 5 Гц - 80 кГц (-3 дБ, 8 Ом),
PHONO (MM) 20 Гц - 20 кГц (RIAA ауытқуы ±1 дБ, 8 Ом),
ЦИФРЛІК 5 Гц - 90 кГц (-3 дБ, 8 Ом)
Жүктеме кедергісі
-
4 - 16 Ом

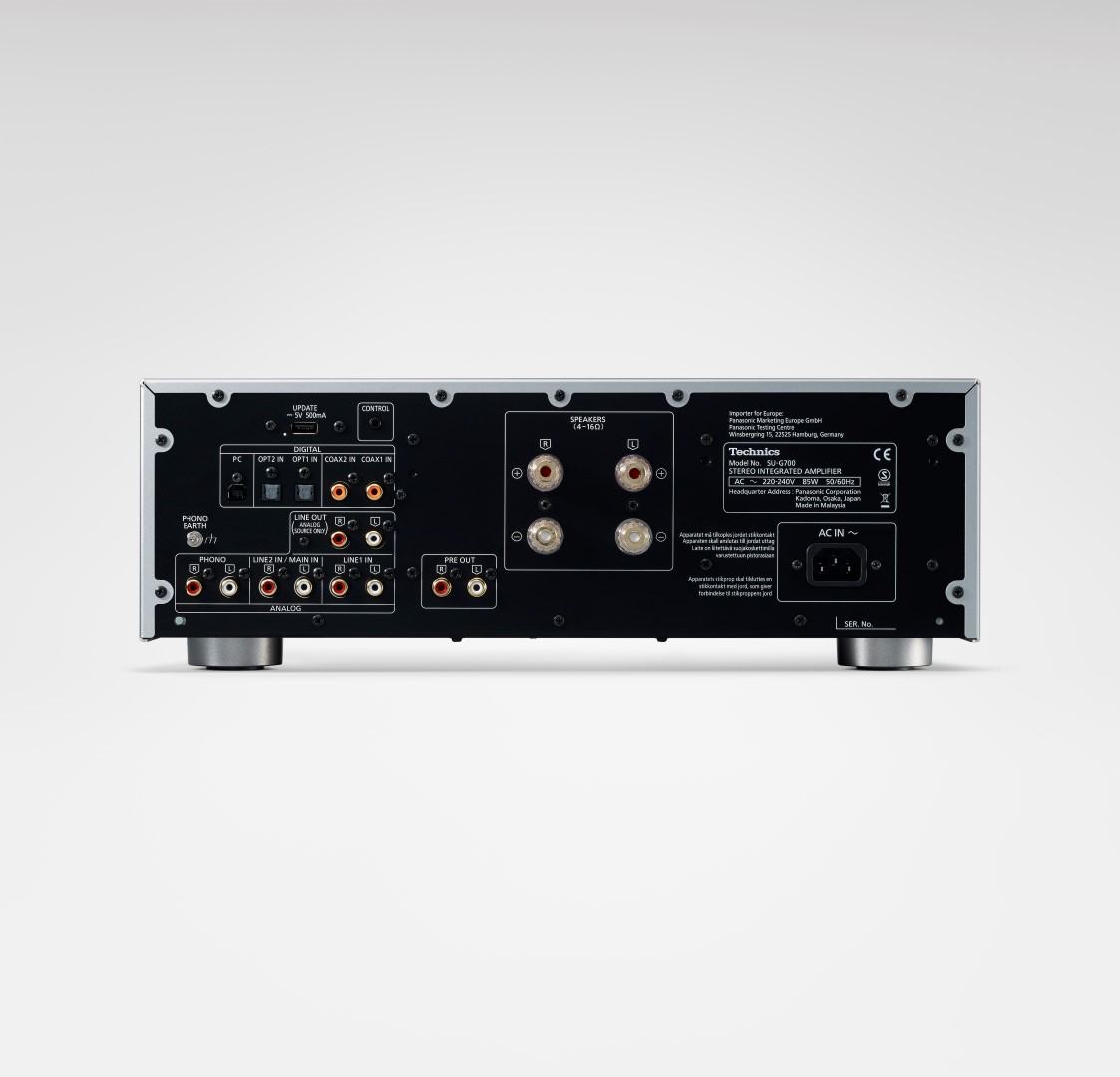

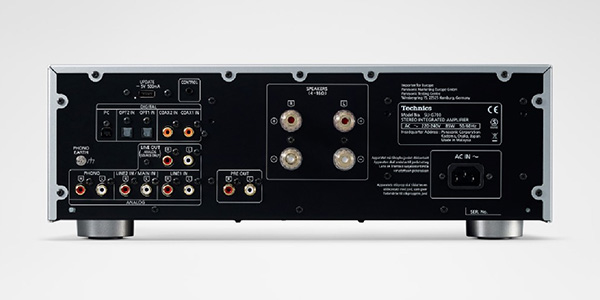

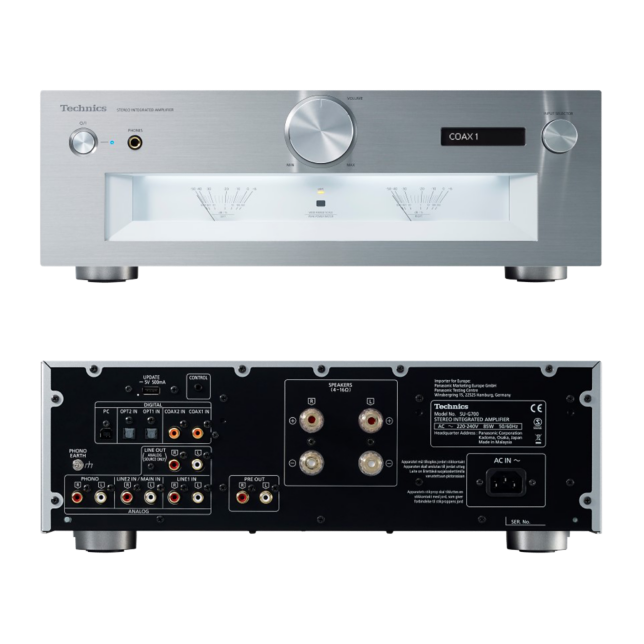

Аналогтік кіріс терминалы
-
LINE x 2 (LINE1 IN, LINE2 IN / MAIN IN) , PHONO (MM) x 1
Сандық кіріс терминалы
-
Коаксиалды сандық x 2, Оптикалық сандық x 2, USB-B (ДК)
Аналогтық шығыс терминалы
-
PRE OUT x 1, LINE OUT x 1 (ТЕК АНАЛОГТЫ КӨЗ)
Құлаққап шығысы
-
Иә
USB-DAC (USB-B)
-
USB аудио класы 2.0, асинхронды режим
Қолдау кодек
-
DSD
-
Иә (2,8224 МГц, 5,6448 МГц, 11,2896 МГц)
-
-
PCM
-
Иә (32, 44,1, 48, 88,2, 96, 176,4, 192, 352,8, 384 кГц / 16, 24, 32 бит)
-
Нәр беруші
-
Айнымалы ток 220-240 В, 50 Гц / 60 Гц
Қуатты тұтыну
-
85 Вт
Өлшемдері (ені x Y x D)
-
430 x 148 x 428 мм
Салмағы
-
Шамамен 12,3 кг
Аксессуарлар
-

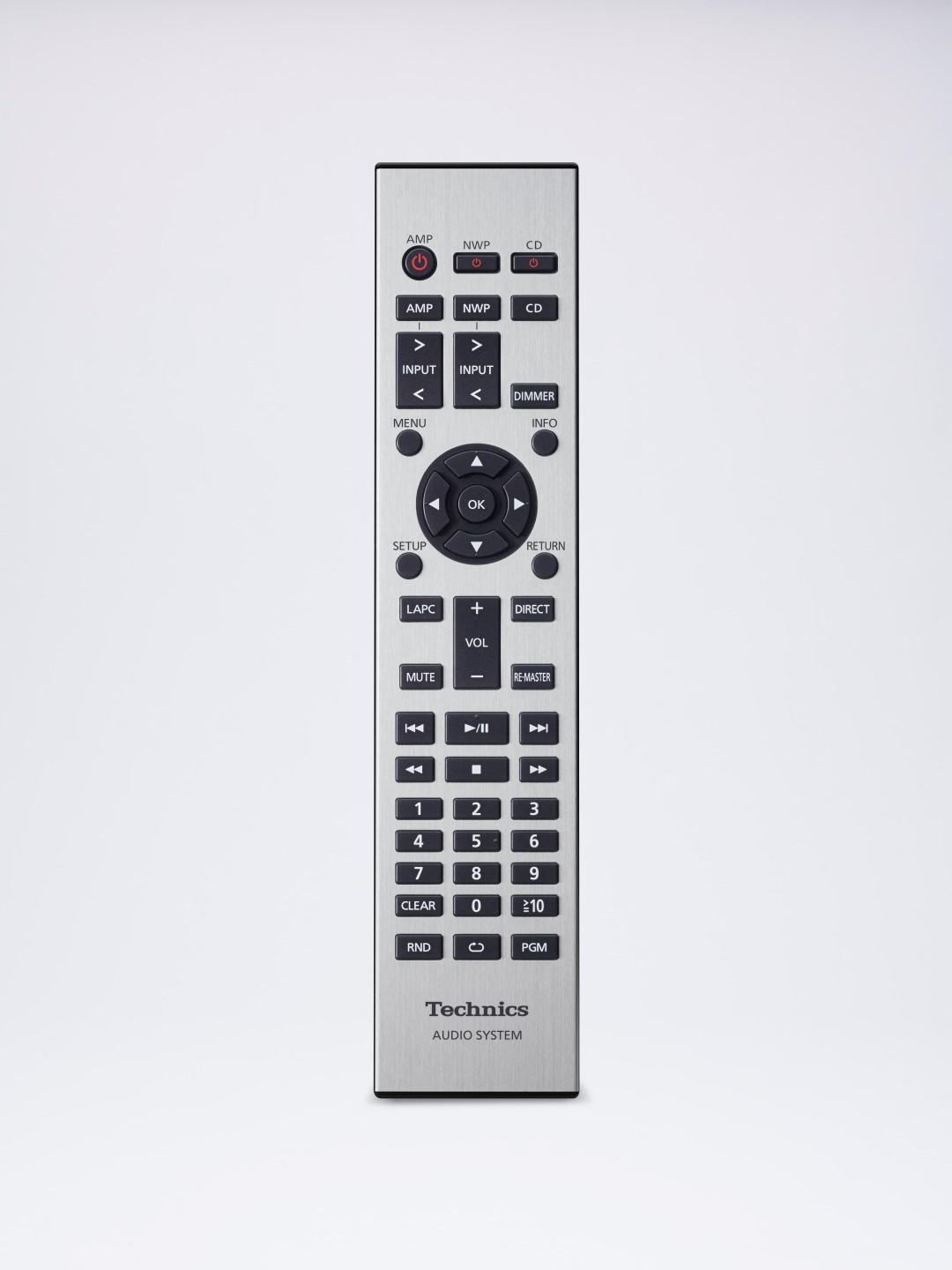

Қашықтан басқару пульті, айнымалы ток сымы, пайдаланушы нұсқаулығы
