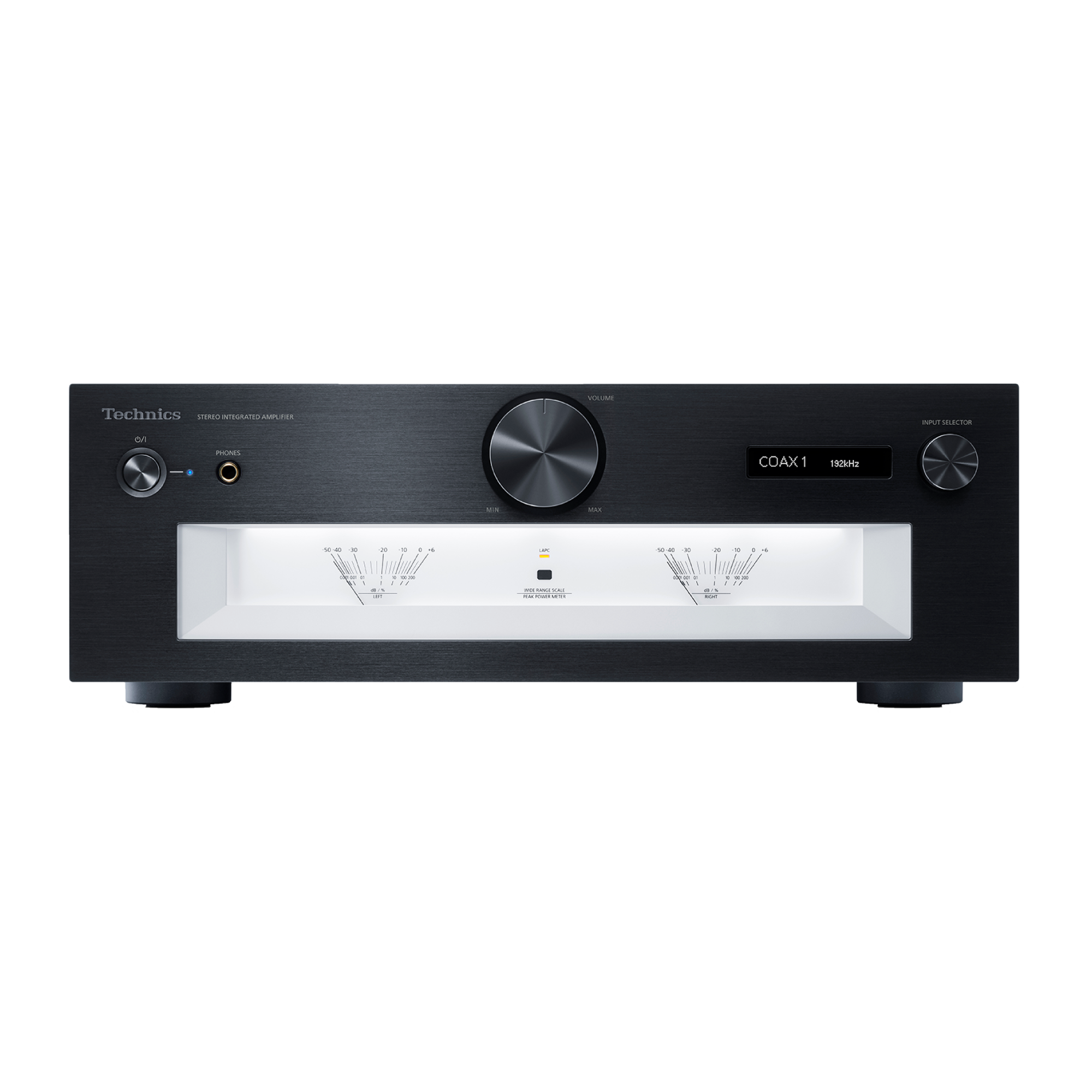

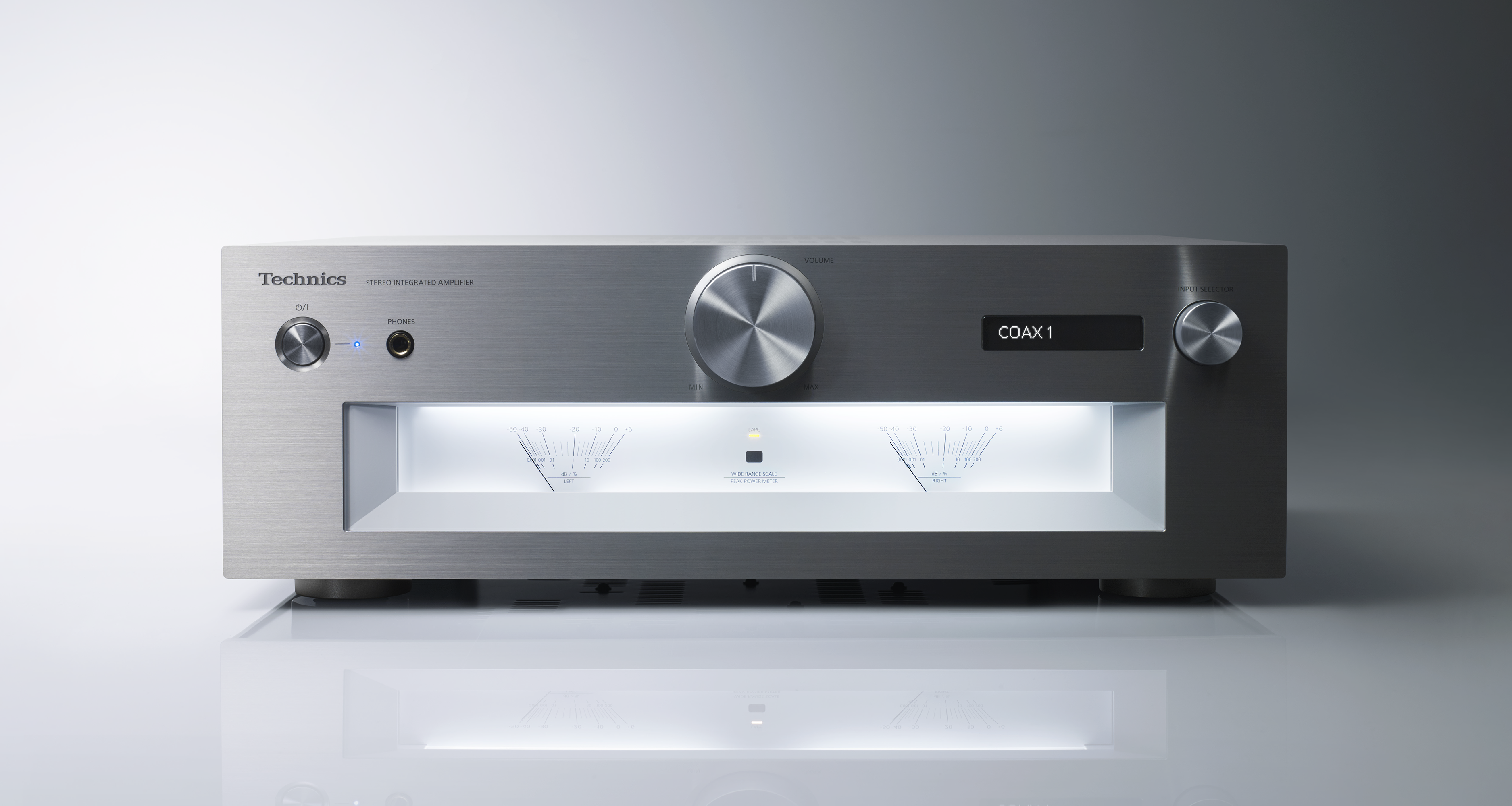

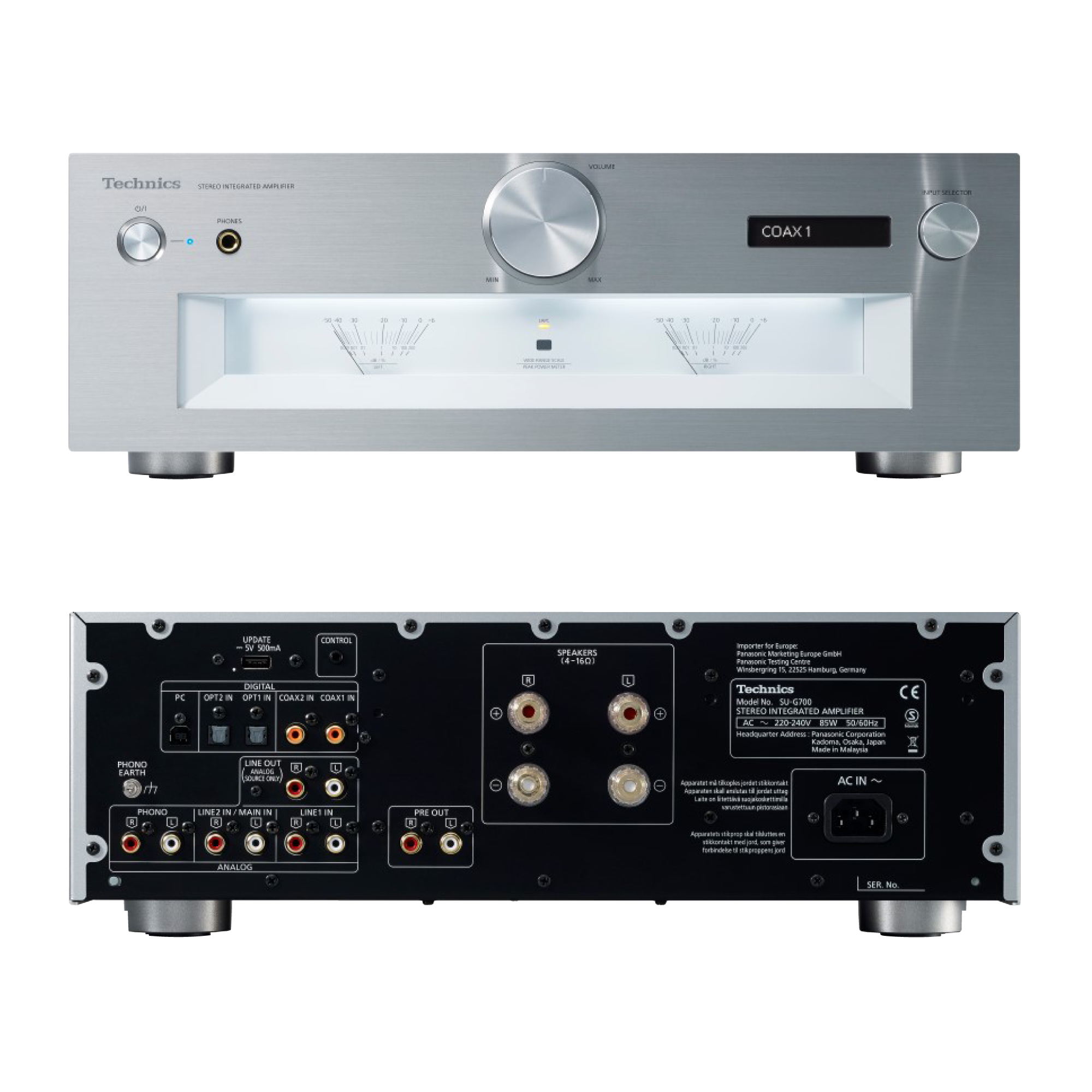

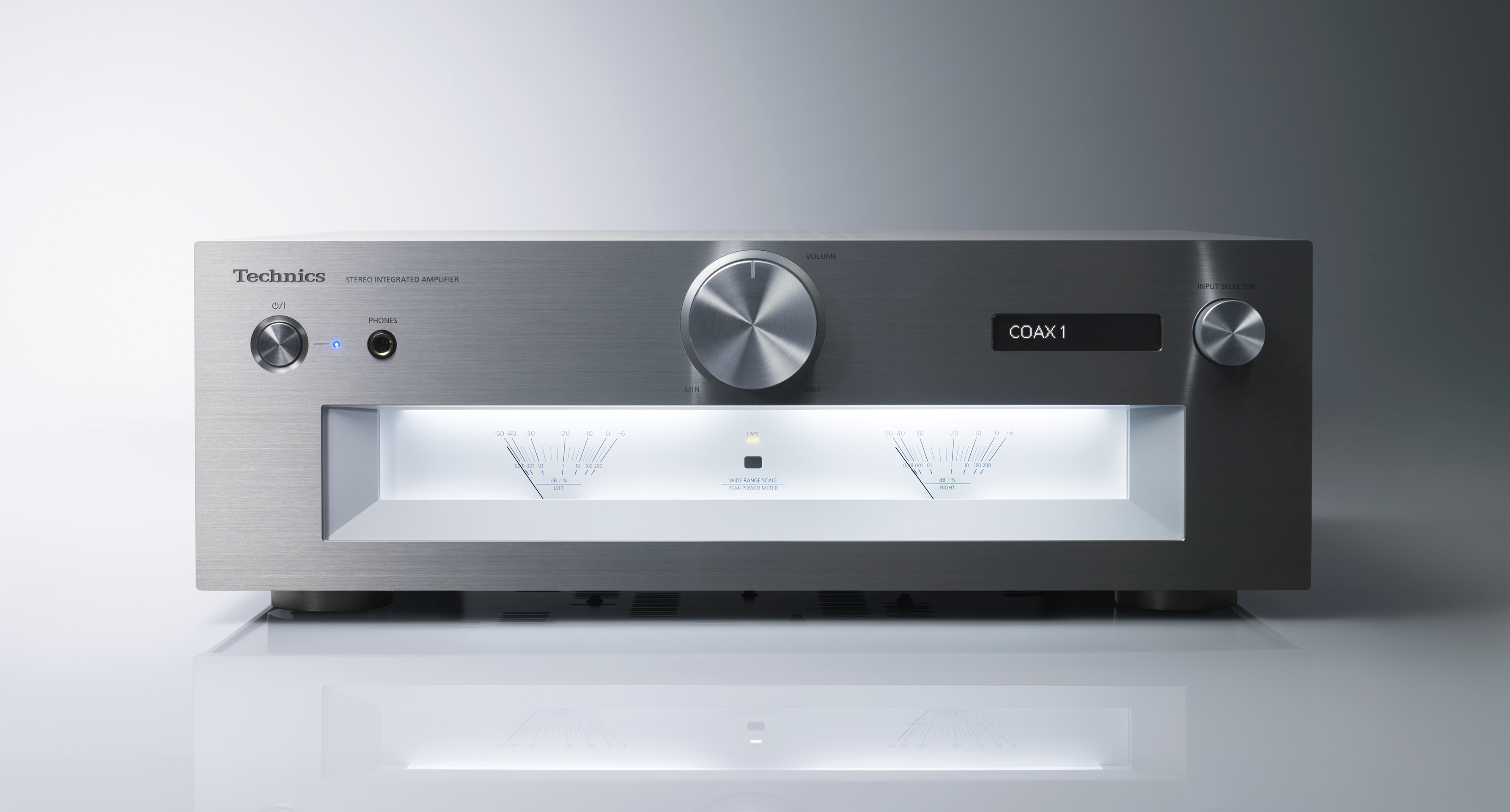

Стереоусилитель SU-G700

Используя технологии референсного класса, усилитель JENO Engine передаёт и обрабатывает цифровые аудиосигналы с минимальными искажениям на всех ступенях обработки. Технология калибровки фазы в зависимости от нагрузки на динамик (LAPC) обеспечивает идеальный коэффициент усиления и фазовые характеристики для динамиков любых типов. Новый импульсный источник электропитания с малыми искажениями обеспечивает точные параметры электропитания, подавляя колебания частоты модуляции, вызванные изменениями нагрузки.

Для достоверной передачи больших объёмов аудиоданных на наушники без потерь в усилительном блоке SU-G700 используются цифровые усилители сигнала JENO Engine, в которых применяются технологии систем референсного класса. Для решения свойственных обычным цифровым усилителям проблем ухудшения качества звука вследствие искажений в SU-G700 применяется особый контур уменьшения искажений на всём слышимом диапазоне частот. Кроме того, для широтно-импульсной модуляции (ШИМ), имеющей важное значение для качества звука, используется уникальный прецизионный модуль преобразования. Применение собственных наработок нашей компании для оптимизации таких параметров как скорость формирования звука, степень и квантование позволяет преобразовывать аудиоданные высокого разрешения в широком динамическом диапазоне в сигналы ШИМ без потерь. Эти технологи позволяют воспроизводить звук естественно, с полной детализацией, выделяя мельчайшие нюансы.

Импеданс динамика изменяется всякий раз при изменении частоты, поэтому требуется усилитель мощности, позволяющий подавать на динамик электропитание, не меняя характеристик самого динамика. В то же время обычные цифровые усилители, подключённые к динамикам через фильтр нижних частот на выходной ступени, ещё более зависят от импеданса динамиков. Кроме того, несмотря на то, что отрицательная обратная связь позволила нам улучшить амплитудные характеристики обычных усилителей, фазовые характеристики улучшению не поддавались. Всё это привело наших специалистов к решению создать адаптивный алгоритм оптимизации импеданса, регулирующий импульсный отклик через цифровую обработку сигнала, замеряя частотные амплитудно-фазовые характеристики усилителя с подключенными динамиками. Эта новая технология позволила сгладить частотные характеристики амплитуды и фазы, чего ранее не удавалось достичь в усилителях, выдавая на выходе богатый, выраженный в пространстве звук.

При подключении к обычному импульсному источнику питания частота модуляции изменяется по мере колебаний нагрузки для регулирования времени подачи импульса с целью стабилизации выходного напряжения. Эти колебания частоты модуляции отрицательно сказываются на качестве звука. Новый источник электропитания уменьшает шум, отрицательно влияющий на качество звука, регулируя частоту модуляции. На последней ступени импульсного источника электропитания также размещён линейный регулятор, стабилизирующий выходное напряжение и использующий фирменные электролитические конденсаторы высокого разрешения.
Кроме того, применяемый в настоящее время резонансный источник питания позволяет снизить уровень шума. Шумопоглощающие компоненты, такие как конденсаторы, тщательно подбирались. Были приняты все меры для снижения шума и обеспечения чистоты воспроизведения.

"Во встроенных усилителях используется множество контуров, обрабатывающих как микросигналы со входов, так и высокоточные сигналы — например, выходные сигналы и сигналы электропитания. Устройство SU-G700 разделено на три узла с перегородками, отделяющими друг от друга контуры одного уровня сигнала и предотвращающими взаимные помехи между контурами, что тем самым способствует повышению качества звука. Кроме того, такая конструкция повышает прочность рамы и не допускает вибрации электрических компонентов, а вместе с ней и ухудшения качества звука. "

Лучший вариант для столь чувствительного контура, как контур тактового генератора новых усилителей, — полностью изолировать контур питания генератора от любых шумов и колебаний в питающей сети. Компания Technics обладает значительными наработками в области изолированного аккумуляторного электропитания, отличающегося сверхнизким шумом на ступенях перед усилителем.

Низкого уровня шума на PHONO входе звукового сигнала удаётся достичь посредством дифференциального параллельного соединения низкошумного полевого транзистора первой ступени. Кроме того, четырёхуровневая регулировка коэффициента усиления позволяет выбрать наилучшее его значение в зависимости от сигнала на выходе звукоснимателя, что обеспечивает оптимальное воспроизведение высококачественных аналоговых записей для данной среды прослушивания.

В устройстве SU-G700 используется усилитель класса AA для наушников с выделенными контурами усиления напряжения и силы тока аудиосигнала. В первом контуре используется высококачественный операционный усилитель, во втором — операционный усилитель с возможностью подачи высокого тока. Высокий ШИМ сигнал на выходе JENO Engine точно преобразуется в аналоговый, обеспечивая чистую передачу аудио на наушники. Это позволяет воспроизводить музыку с малыми искажениями и на широком диапазоне частот вне зависимости от импеданса нагрузки наушников.

Прочная двойная рама состоит из внутренней и внешней (обе из стальных пластин). Такая конструкция уменьшает вибрацию и шум, отрицательно сказывающиеся на чистоте звука.
Для закрепления тяжёлых компонентов и перемещения центра тяжести вниз для лучшей устойчивости внутренняя рама выполнена из пластины толщиной 1,2 мм. Нижняя поверхность корпуса выполнена из стальной пластины толщиной 2 мм, что повышает поглощение вибрации и дополнительно снижает центр тяжести. Передняя панель выполнена из алюминиевой пластины толщиной 7 мм, устойчивой к электромагнитным шумам.
