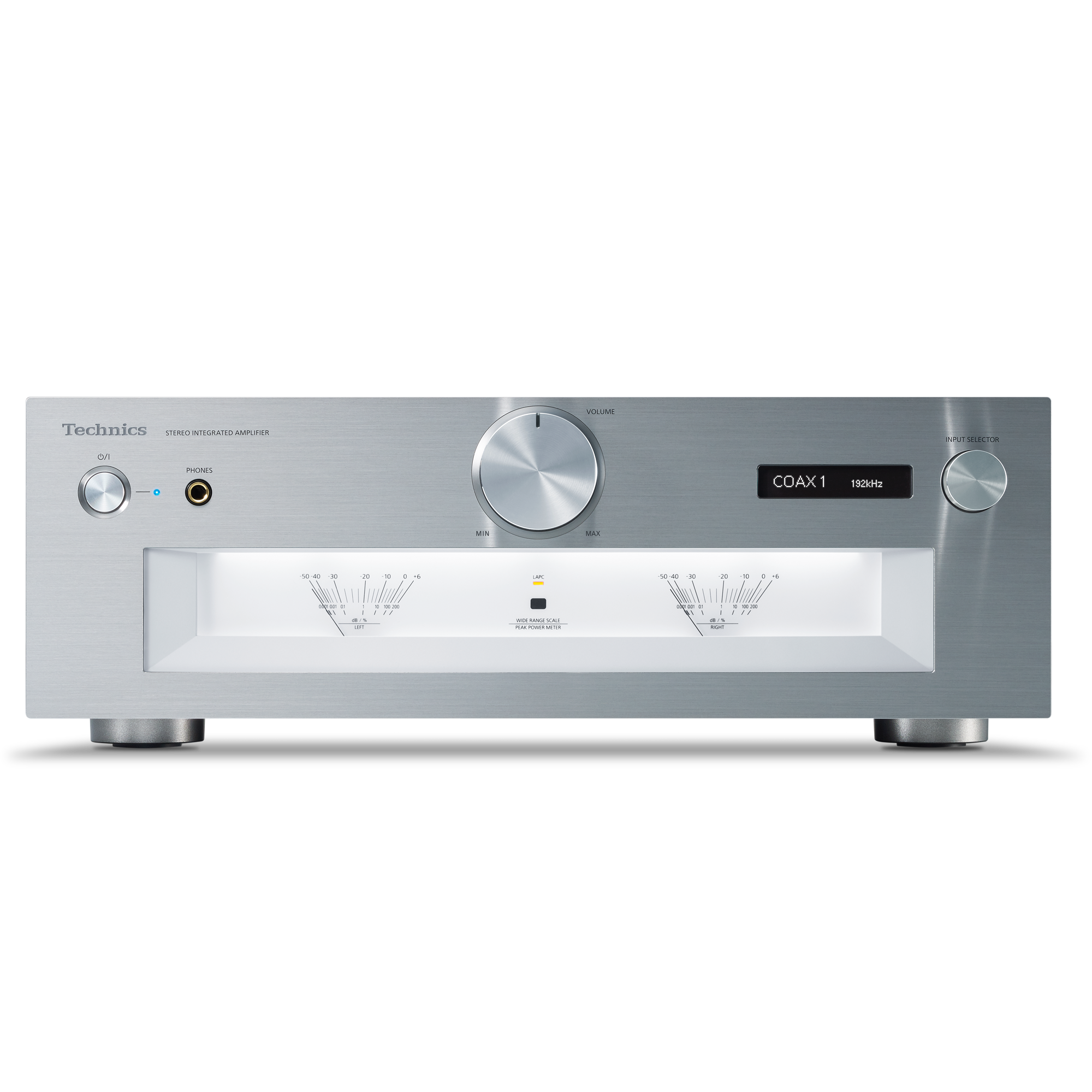

Integruotas stereostiprintuvas SU-G700M2

Siekiant tiksliai perduoti didžiulį garso duomenų kiekį į garsiakalbius be nuostolių, SU-G700M2 stiprintuvo skyriuje išnaudojamas visas skaitmeninis stiprinimas, naudojant „JENO Engine“ variklį, remiantis etaloninių sistemų dizaino koncepcija. Siekiant išspręsti garso kokybės pablogėjimo dėl virpesių klausimą, kuris kelia problemų įprastiems skaitmeniniams stiprintuvams, SU-G700 integruota originali virpesių mažinimo grandinė, kuri pašalina virpesius visame girdimame dažnių diapazone. Be to, PWM (impulso pločio moduliacija) konvertavimui naudojama unikali, labai tiksli PWM konversijos grandinė, svarbi garso kokybei. Remdamiesi unikalia patirtimi ir optimizuodami tokius elementus kaip triukšmo formavimo greitis, laipsnis ir kvantavimo skaičius, net plataus dinaminio diapazono, esančio didelės skiriamosios gebos garso šaltiniuose, duomenys be nuostolių paverčiami PWM signalais. Šios technologijos leidžia atkurti natūralų ir labai detalų garsą, kurio klausantis užfiksuojami net subtilūs muzikos niuansai.

Garsiakalbio varža keičiasi su kiekvienu dažniu, o norint paleisti garsiakalbius be garsiakalbio charakteristikų poveikio, reikalingas stiprintuvas. Tačiau įprasti skaitmeniniai stiprintuvai jungiami prie garsiakalbių per žemo dažnio filtrą išėjimo stadijoje, todėl juos dar stipriau veikia garsiakalbio varžos charakteristikos. Be to, nors įprastų stiprintuvų amplitudės charakteristikos dėl neigiamo grįžtamojo ryšio buvo pagerintos, fazės charakteristikų pagerinti nepavyko. Taigi sukūrėme adaptyvųjį garsiakalbio varžos optimizavimo algoritmą, kuris koreguoja idealų impulsinį atsaką, apdorodamas skaitmeninį signalą atliekant stiprintuvo dažnio amplitudės-fazės charakteristikų matavimą, kai garsiakalbiai yra prijungti. Šis naujas būdas leidžia išlyginti amplitudės ir fazės dažnio charakteristikas, ko anksčiau nepavyko padaryti stiprintuvais, taip pat sukuria garsą su turtinga erdvine išraiška.

Panaudota maitinimo technologija, įtraukta į etaloninės klasės modelį SU-R1000, siekiant pagerinti garsiakalbių pavaros galią ir sukurti didesnį energijos pojūtį. Perjungimo dažnis padidintas nuo įprasto 100 kHz iki 400 kHz, siekiant užtikrinti pastovų įtampos ir srovės tiekimą ir sumažinti neigiamą moduliacijos triukšmo poveikį garso kokybei. Įrenginyje yra tie patys „GaN FET“ ir SIC SBD įrenginiai, kurie sumontuoti SU-R1000, kad būtų užtikrintas maksimalus greitojo perjungimo maitinimo sistemos darbas.
Be to, vėlesniame etape pateikiamas ypač žemo triukšmo reguliatorius. Jis neleidžia sumažinti reguliavimo dėl fiksuoto perjungimo dažnio ir trukdo triukšmo komponentui patekti į aukštus dažnius. Rezultatas – mažo triukšmo ir jautraus reagavimo maitinimo šaltinis, kuris maksimaliai padidina skaitmeninio stiprintuvo našumą.

Integruotuose stiprintuvuose yra įvairių grandinių, įskaitant grandines, kurios priima įvesties mikrosignalus, ir tas, kuriomis teka didelė srovė, pvz., išėjimo grandinės ir maitinimo grandinės. SU-G700M2 naudojama trijų dalių konstrukcija su pertvaromis, sumontuotomis tarp grandinių blokų pagal valdomo signalo lygį. Ji pašalina trikdžius tarp grandinių blokų ir taip pasiekia aiškią garso kokybę. Be trijų dalių konstrukcijos, SU-G700M2 turi apatinę važiuoklę su dviejų sluoksnių konstrukcija, 1,2 mm ir 2 mm storio plieninėmis plokštėmis, viršutine plokštele iš 1,6 mm storio plieninės plokštės ir 7 mm storio aliuminio priekinį skydelį geresniam vibracijos slopinimui.

Nuo šiol palaikoma PHONO MC įvestis. PHONO įvestis užtikrina mažą triukšmą, naudojant diferencinę lygiagrečios jungties pirmojo etapo, mažo triukšmo FET konfigūraciją. Be to, keturių lygių stiprinimo reguliavimo funkcija leidžia pasirinkti geriausią stiprinimą pagal kasetės išvestį. Taigi galima optimaliai atkurti aukštos kokybės analoginius įrašytus garso šaltinius, pritaikytus vartotojo aplinkai.

Įtampai ir garso signalui stiprinti SU-G700M2 naudojamas AA klasės ausinių stiprintuvas su atskiromis stiprintuvo grandinėmis. Įtampa sustiprinama aukštos kokybės operaciniu stiprintuvu, srovė – didelio srovės tiekimo pajėgumo operaciniu stiprintuvu, o aukštos kokybės PWM signalo išvestis iš „JENO Engine“ variklio labai tiksliai paverčiama analogine, todėl ausinės gali būti idealiai varomos. Dėl to galima atkurti muziką su mažu iškraipymu ir plačiu dažnių diapazonu, nesvarbu, kokia yra ausinių apkrovos varža.
