Pickup cu antrenare directă SL-1000R

SL-1000R

Clasa Reference

Caracteristici

Motor fără nucleu, cu acționare directă

Concept of Direct Drive Motor
Motorul care reprezintă inima pickupului cu antrenare directă se bazează pe motorul cu direct drive fără miez care a fost dezvoltat pentru SL-1200G, lansat în 2016, și îmbunătățit în continuare. Motorul cu direct drive fără miez de tip double coil twin rotor care a fost recent dezvoltat în acest scop avea bobine pe ambele părți pentru un sistem de acționare cu 12 poli și 18 înfășurări, cu un cuplu suficient de mare pentru a acționa platanul de clasă grea (aproximativ 7,9 kg). Decalarea înfășurărilor de pe ambele părți cu 60 de grade a îmbunătățit rigiditatea substratului, suprimând vibrațiile fine și diminuând autoinductanța. Aceste îmbunătățiri au obținut o rotație stabilă cu 0,015% wow și flutter sau mai puțin, ceea ce este considerat a fi limita de măsurare. De asemenea, rulmenții axiali care susțin platanul de clasă grea folosesc un plastic speical realizat pentru a oferi atât rigiditate cât și fiabilitate ridicată.

Eliminarea vibrațiilor nedorite ale motorului

Concept of Suppressing Unwanted Motor Vibration
Motorul care a fost dezvoltat pentru SL-1200G a servit drept platformă pentru motorul direct drive. Înfășurarea dublă, rulmenții axiali întăriți și un șasiu cu rigiditate sporită au permis obținerea unui motor stabilizat cu un centru de greutate coborât. Prin amplasarea a două greutăți din oțel inoxidabil cu rigiditate și greutate specifică ridicate în partea inferioară a șasiului, rigiditatea și centrul de greutate coborât sunt menținute. Aceste măsuri minuțioase de prevenire a vibrațiilor nedorite contribuie la obținerea unei precizii rotative impresionante și la îmbunătățirea raportului semnal / zgomot.

Platan pentru pickup de clasă heavyweight

Concept of Heavyweight-class Turntable Platter, Graph of Vibration damping characteristic
Platoul platanului rotativ dispune de greutăți din tungsten, care au o densitate extrem de mare și sunt dificil de prelucrat, amplasate pe exteriorul unei greutăți din alamă de 10 mm grosime. Greutatea din alamă este laminată pe aluminiu turnat sub presiune, ceea ce conferă platanului o greutate totală de aproximativ 7,9 kg și o masă inerțială de aproximativ 1 tonă・cm. Un cauciuc amortizant pentru eliminarea vibrațiilor nedorite este, de asemenea, atașat la suprafața din spate pentru a forma o construcție în 3 straturi și a obține o rigiditate ridicată și caracteristici excelente de amortizare a vibrațiilor.

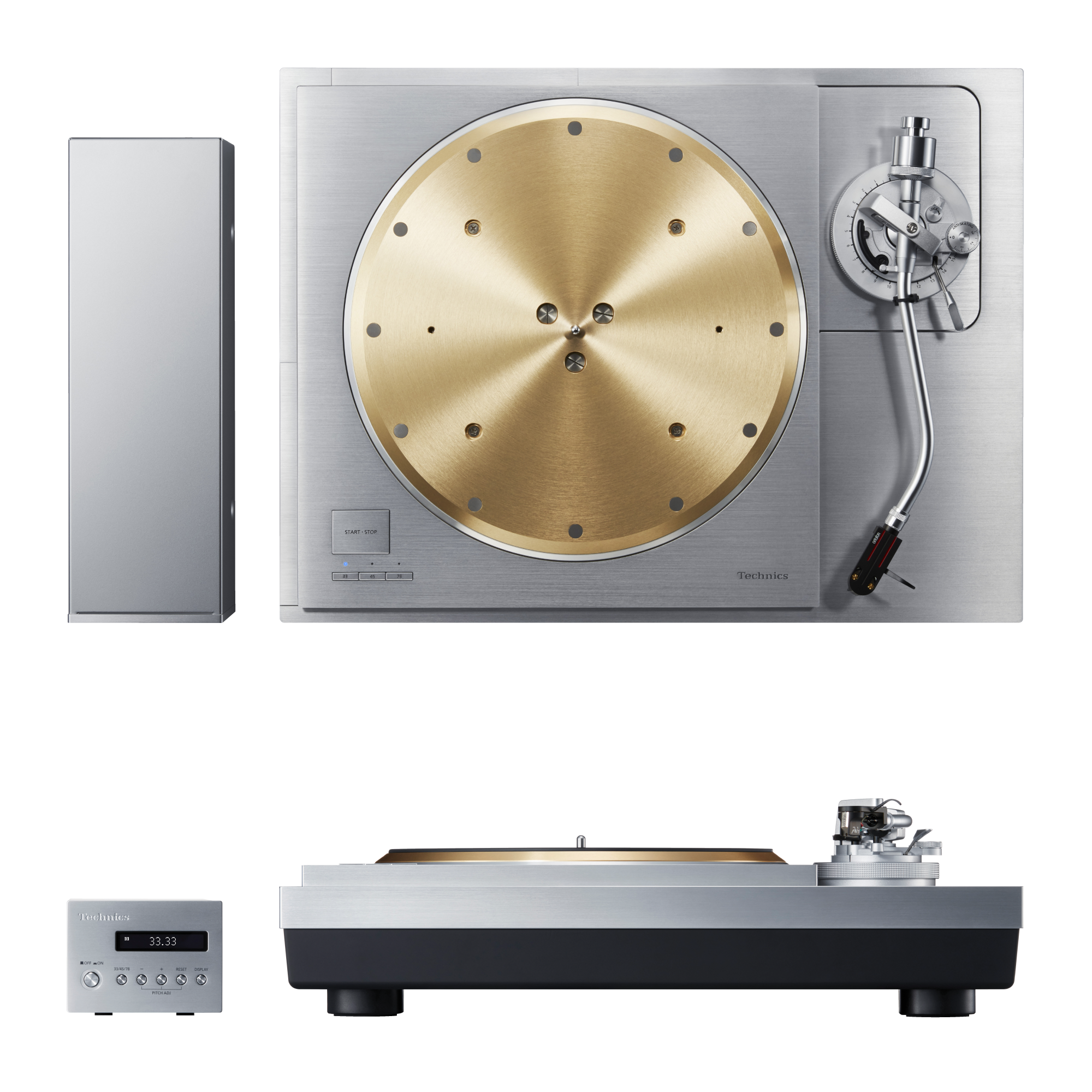

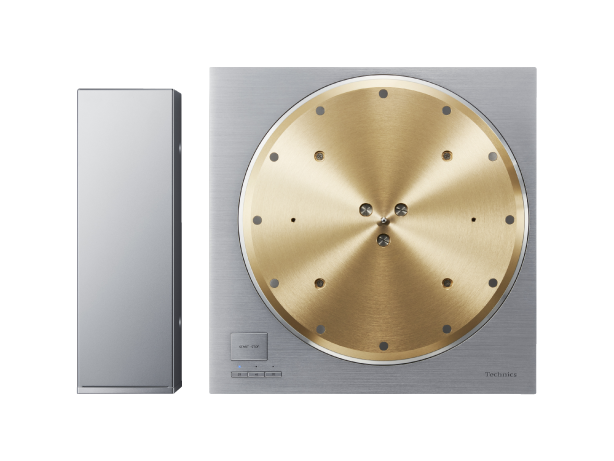

Unitate de control separată

Concept of Separate Control Unit
Unitatea de control este separată de unitatea principală pentru a elimina efectele zgomotului nedorit asupra unității principale. Pentru a obține un sursă de alimentare care să asigure un bun reglaj pentru un cuplu ridicat, se utilizează o sursă de alimentare în comutație. Pentru a reduce zgomotul care ajunge la pickup, sursa de alimentare în comutație este echipată cu o tehnologie unică care asigură o alimentare de tensiune cu zgomot minim prin intermediul unui "circuit de reducere a zgomotului nedorit" recent dezvoltat. De asemenea, pentru a reduce la minimum zgomotul chiar și în timpul comunicației, pentru transmiterea datelor dintre unitatea principală și unitatea de control se utilizează un sistem foarte fiabil care rezistă la efectele perturbațiilor externe. Aceste măsuri minuțioase de reducere a zgomotului permit obținerea celui mai înalt nivel semnal / zgomot din lume.

Ajustarea și afișarea turației

Photo of Control Unit, Photo of Turntable Button
Aceast pickup suportă nu numai discuri analogice LP (33 1/3 rpm) și EP (45 rpm), ci și SP (78 rpm). Turația (rpm) poate fi, de asemenea, setată până la două zecimale (maxim ±16%) de la unitatea de control. Afișajul OLED este, de asemenea, capabil să afișeze rotația cu o precizie de până la două zecimale, astfel încât utilizatorul poate atât să audă, cât și să vadă valoarea turației cu o precizie extrem de mare.

Braț de înaltă sensibilitate

Photo of High-sensitivity Tonearm
Pentru a permite brațului să urmărească cu precizie rotația discului, Technics a folosit în mod tradițional un braț universal de tip S echilibrat static, cu o piesă de magneziu ușor și cu amortizare ridicată. Brațul cu construcție cu suspensie gimbal utilizează rulmenți de înaltă precizie. Artizanii niponi de înaltă calificare se ocupă de toate operațiunile de asamblare și reglare pentru a obține o sensibilitate ridicată la pornire pentru a putea urmări cu precizie șanțurile gravate în discuri. OFC este utilizat pentru cablajul intern, astfel încât semnalul audio transmis de la doză nu este atenuat, iar energia muzicală imprimată în disc nu se pierde, producând astfel sunete foarte intense.

Suportul de braț

Photo of Tonearm Base Customisation

Baza brațului, pe care acesta este montat, este puternic integrată în pickup. Comparând baza pickupului cu structura de montare a brațului, relația dintre rulmenții brațului, rulmenții pickupului, poziția acului este întotdeauna constantă, oferind o structură în care vibrațiile cauzate de rigiditatea materialelor bazei pickupului au un efect minim, iar performanța brațului este maximizată. De asemenea, poate fi achiziționat un suport de braț opțional, care permite, pe lângă brațul standard, montarea unui braț scurt sau lung de la SME sau Ortofon (trei modele, inclusiv brațul standard).

Consultați mai multe detalii pentru opțiunile pentru suportul de braț.

*Exemplu de personalizare

Inspiraţi-vă

Specificaţii

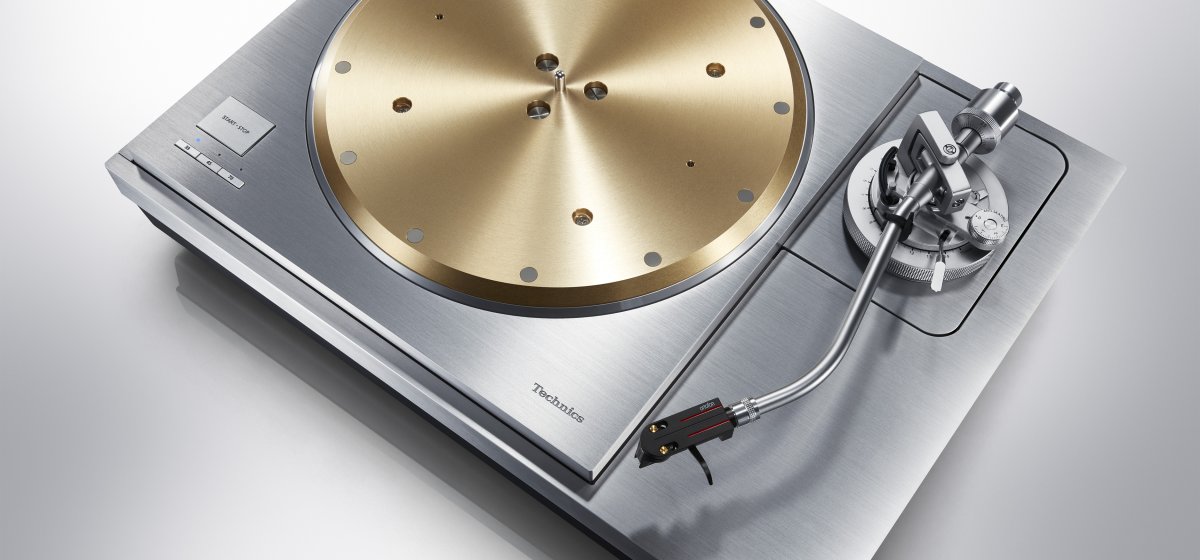

Fotografie cu Pickup cu antrenare directă SL-1000R

Dimensiuni și greutate

Înălțime
188mm
Lățime
531mm
Adâncime
399mm
Greutate
40.2kg

Motor fără nucleu, cu acționare directă

Eliminarea vibrațiilor nedorite ale motorului

Platan pentru pickup de clasă heavyweight

Unitate de control separată

Braț de înaltă sensibilitate

Un șasiu rigid și un izolator din silicon cu amortizare ridicată

Secțiune platan

  • Metoda de acționare

    • Direct drive (antrenare directă)
  • Motor

    • Motor de curent continuu fără perii
  • Viteze platan

    • 33 1/3, 45, 78 rpm
  • Interval de reglare

    • ±16 %
  • Cuplu de pornire

    • 0.39 N・m / 4.0 kg・cm
  • Variație și fluctuație de ton

    • 0.015 % W.R.M.S.
  • Placă platan

    • Combinație de alamă și aluminiu turnat sub presiune
      Diametru : 323 mm
      Greutate : Aproximativ 7,9 kg (inclusiv mat-ul platanului)

Secțiune braț de pick-up

  • Tip

    • Echilibru static universal
  • Lungime efectivă

    • De la pivotul brațului până la ac: 254mm
      De la pivotul brațului la ax: 239 mm
  • Proeminență

    • 15 mm
  • Unghi eroare urmărire

    • În limita a 1° 48' (la șanțul exterior al discului de 30 cm (12"")).
      În limita a 0° 30' (la șanțul interior al discului de 30 cm (12"")).
  • Unghi decalaj

    • 21°
  • Gama de reglare a înălțimii brațului

    • 0 - 15 mm
  • Interval reglare presiune stylus

    • 0 - 4 g (citire directă)
  • Intervalul de greutate al dozei utilizate (inclusiv headshell)

    • 15,9 - 19,7 g (fără greutate auxiliară)
      18,8 - 23,6 g (cu greutate auxiliară mică)
      22,5 - 26,3 g (cu greutate auxiliară mijlocie)
      26,0 - 31,0 g (cu greutate auxiliară mare)

Borne

  • Ieşire audio

    • PHONO (Conector Din Jack) x 1 *Doar pentru cablu drept

General

  • Sursă de alimentare

    • 110 – 240 V c.a., 50/60 Hz
  • Consum de energie

    • "0 W
      Aprox. 0,05 W (în standby)
  • Dimensiuni (L x Î x A)

    • Unitatea principală 531 x 188 x 399 mm
      Unitate de control 110 x 84 x 350 mm
  • Greutate

    • Unitatea principală aprox. 40,2 kg
      Unitate de control aprox. 2,1 kg
  • Gama de temperaturi de funcționare

    • De la 0° la +40°
  • Intervalul de umiditate de funcționare

    • 35 % până la 80 % UR (fără condens)
  • Accesorii

    • Pickup, mat, adaptor pentru discuri EP, greutate de echilibrare, greutate auxiliară (mică) (mijlocie) (mare), indicator de supraînălțare, set de șuruburi pentru pickup, mâner detașabil, cheie hexagonală, dispozitiv de fixare a izolatorului, capac pentru praf, cabluri de alimentare, manual de utilizare
