Reproduktorový systém SB-G90M2

Na reprodukciu hudby so zlepšeným priestorovým vyjadrením zvuku treba, aby boli všetky zvukové vlny vychádzajúce z reproduktorovej jednotky zarovnané, keď sa dostanú k poslucháčovi, bez ohľadu na polohu počúvania. Koncept bodového zdroja zvuku je jedným z ideálnych prístupov na dosiahnutie tohto cieľa.
Na realizáciu reprodukcie bodového zdroja zvuku bola prijatá koaxiálna konfigurácia, ktorá sa potom skombinovala s originálne tvarovaným konektorom lineárnej fázy na vyrovnanie fáz. Membrána s plynulým prenosom vytvorená pomocou plytkej membrány a hladkého tvaru okraja zas zaručuje minimálny odraz zvuku.
2-smerová koaxiálna jednotka reproduktora SB-G90M2 bola novovyvinutá na reprodukciu stredných až vysokých frekvencií, aby sa dosiahla jasná lokalizácia zvukového obrazu a vysoká kvalita zvuku. Cieľom je zabezpečiť plynulú hudbu bohatú na emócie a prevziať koncepciu bodového zdroja zvuku a lineárnej fázy, ktorú spoločnosť Technics neúprosne sleduje.

Originálne tvarovaný akustický konektor je umiestnený na prednej strane membrány tweetera a poskytuje reprodukciu zvuku s vysokým rozlíšením a široké zvukové pole.
Špička konektora lineárnej fázy je vyrobená z vysokomodulového mosadzného materiálu s vysokou hustotou. Zabraňuje zbytočnému vibrovaniu konektora v dôsledku účinku vibrácií jednotky strednej triedy, čím prináša čistý zvuk s nízkym skreslením.

Keď sa zvuková vlna šíri po nepravidelnom povrchu, čelo vlny sa v dôsledku nepravidelností povrchu naruší a má za následok degradáciu frekvenčných vlastností. To ovplyvňuje najmä vlastnosti vysokých frekvencií s krátkymi vlnovými dĺžkami.

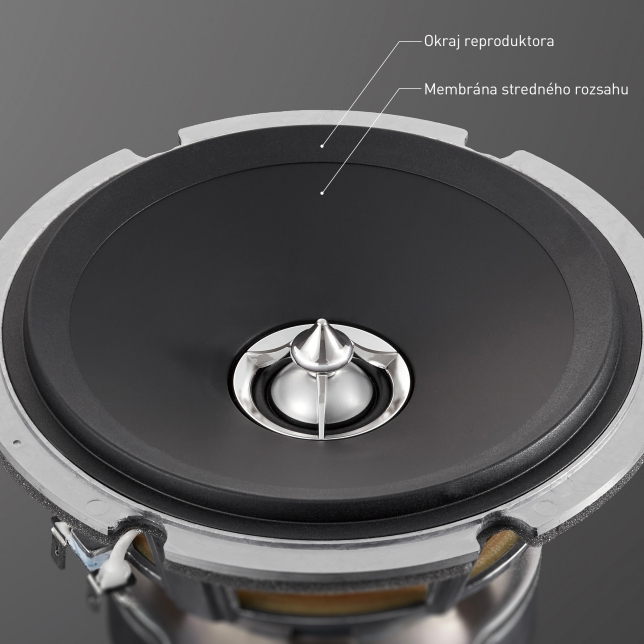

Membrána jednotky stredného dosahu, ktorá je súčasťou koaxiálnej jednotky reproduktorov, má plytký tvar s hladkým okrajom, ktorý redukuje odrazy zvuku. Rušenie zvukov vychádzajúcich z membrány je minimalizované, čo má za následok vynikajúcu frekvenčnú odozvu, fázovú charakteristiku a širokú smerovosť.
Táto konfigurácia dosahuje široké zvukové pole, ako aj plynulý a bohatý stredný až vysokofrekvenčný rozsah.

Úplne sa odstránili zdroje všetkého nežiaduceho alebo nechceného zvuku, aby sa zvuk hudby reprodukoval s vysokým pomerom signálu a šumu.

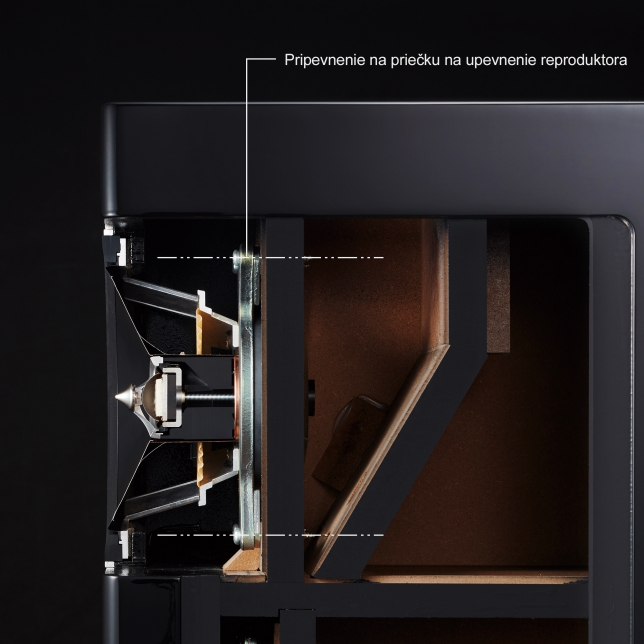

Na tento účel sa pomocou rozsiahlej analýzy CAE ďalej optimalizovala architektúra vyváženého pripevnenia budiacej jednotky, ktorá bola použitá v predchádzajúcom modeli SB-G90. Na bezpečné uchytenie reproduktorových jednotiek bola novovyvinutá priečka na upevnenie reproduktorov. Okrem toho bola zvýšená pevnosť celej skrinky, aby sa využila architektúra vyváženého pripevnenia budiacej jednotky. Sila a tvar každého z dielov tvoriacich koaxiálny reproduktor boli starostlivo preskúmané, aby sa čo najviac odstránili nežiaduce vibrácie a šum. V skrinke sa navyše nachádza štruktúra zvukovej dráhy. Táto nová a jedinečná štruktúra efektívne eliminuje stojaté vlny, ktoré spôsobujú rezonančnú špičku.

Nežiaduce vibrácie generované priečkou na upevnenie reproduktorov sa ešte viac znížili zlepšením vetracích otvorov pomocou CAE. Keďže sa umožnilo preniknutie jednodielnej priečky basového reproduktora do spodnej dosky, dosiahla sa vyššia pevnosť. Optimalizované vetracie otvory navyše zlepšujú distribúciu zvuku vychádzajúceho zo zadných strán reproduktorov a zdokonaľujú odozvu. Koaxiálna priečka na upevnenie reproduktora je navyše oddelená od priečky na upevnenie basového reproduktora, aby sa eliminovalo vzájomné rušenie.
Spoločne ešte viac zvyšujú ostrosť zvuku a trojrozmernú prezentáciu zvukového poľa.

Rezonancia nazývaná stojatá vlna sa obvykle generuje v skrinke reproduktora prostredníctvom zvuku určitej frekvencie určenej veľkosťou skrinky. Najbežnejšou metódou na elimináciu stojatej vlny je inštalácia materiálu absorbujúceho zvuk do skrinky. Keďže však takýto materiál absorbuje zvuk aj pri iných frekvenciách, než je frekvencia generujúca stojatú vlnu, reprodukovanému zvuku do určitej miery uberá na dynamike alebo živosti.
Ako protiopatrenie je v spodnej časti skrinky basového reproduktora štruktúra zvukovej dráhy, ktorá vedie stojaté vlny. Ako protiopatrenie je v spodnej časti skrinky basového reproduktora štruktúra zvukovej dráhy, ktorá vedie stojaté vlny. Materiál absorbujúci zvuk je nainštalovaný na mieste zvukovej dráhy, kde je rýchlosť zvuku najvyššia. To umožňuje efektívne odstránenie stojatých vĺn, ktoré sú príčinou rezonančných špičiek, s minimálnym množstvom materiálu absorbujúceho zvuk. (Patentované)
Táto štruktúra umožňuje použitie všetkých informácií potrebných na presnú reprodukciu hudby, takže reproduktorový systém realizuje živší a prirodzenejší zvuk so strednou a nízkou frekvenciou.
