Gramofón s priamym pohonom SP-10R

SP-10R

Referenčná trieda

Funkcie

Bezjadrový motor s priamym pohonom

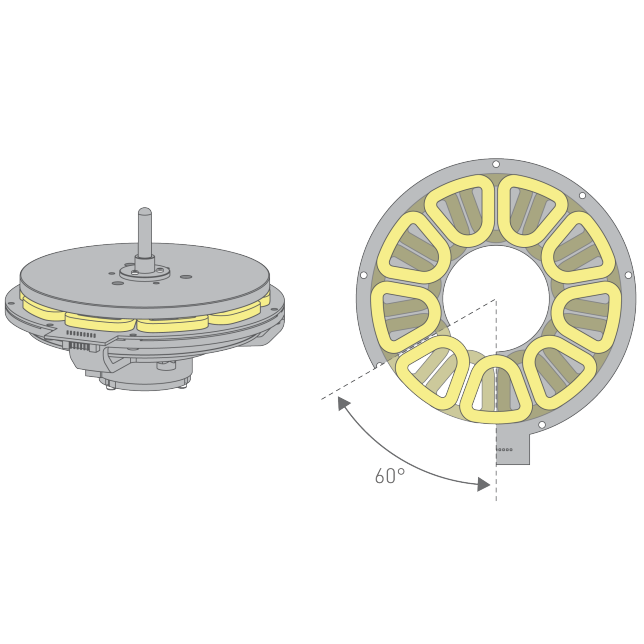

Concept of Direct Drive Motor
Motor, ktorý tvorí srdce gramofónu s priamym pohonom, je založený na bezjadrovom motore s priamym pohonom. Bol vyvinutý pre model SL-1200G uvedený na trh v roku 2016 a ďalej zlepšovaný. Motor s priamym pohonom, dvojitou cievkou a dvojitým rotorom, ktorý bol novovyvinutý na tento účel, mal cievky na oboch stranách pre 12-kolíkový, 18-cievkový pohon s dostatočne vysokým krútiacim momentom na pohon ťažkého taniera (približne 7,9 kg). Odsadenie cievok na oboch stranách o 60 stupňov zlepšilo pevnosť podkladu, potlačilo jemné vibrácie a znížilo vlastnú indukčnosť. Tieto zlepšenia dosiahli stabilnú rotáciu s 0,015 % vlnením a chvením alebo menším, čo sa považuje za limit merania. Takisto axiálne ložiská podporujúce ťažký tanier využívajú špeciálny technický plast, ktorý poskytuje vysokú pevnosť aj spoľahlivosť.

Potlačenie nežiaducich vibrácií motora

Concept of Suppressing Unwanted Motor Vibration
Motor, ktorý bol vyvinutý pre model SL-1200G, slúžil ako platforma pre motor s priamym pohonom. Dvojitá cievka, zosilnené axiálne ložiská a rám so zvýšenou pevnosťou viedli k stabilizovanému motoru s nízkym ťažiskom. Umiestnením dvoch závaží z nehrdzavejúcej ocele s vysokou pevnosťou a vysokou špecifickou hmotnosťou do spodnej časti rámu sa zachovala pevnosť a nízke ťažisko. Tieto dôkladné opatrenia na zabránenie nežiaducim vibráciám pomáhajú dosiahnuť ohromujúcu presnosť otáčania a zlepšiť odstup signálu od šumu.

Ťažký tanier gramofónu

Concept of Heavyweight-class Turntable Platter, Graph of Vibration damping characteristic
Otočný tanier umiestňuje volfrámové závažia, ktoré majú extrémne vysokú mernú hmotnosť a ťažko sa spracovávajú, na vonkajší okraj mosadzného závažia s hrúbkou 10 mm. Mosadzné závažie je nalaminované na hliníkový tlakový odliatok, vďaka čomu má tanier celkovú hmotnosť približne 7,9 kg a zotrvačnú hmotnosť približne 1 tonu・cm. Na zadnom povrchu je tiež pripevnená tlmiaca guma na elimináciu nežiaducich vibrácií, čím vzniká 3-vrstvová konštrukcia a dosahuje sa vysoká pevnosť a vynikajúce vlastnosti tlmenia vibrácií.

Samostatná riadiaca jednotka

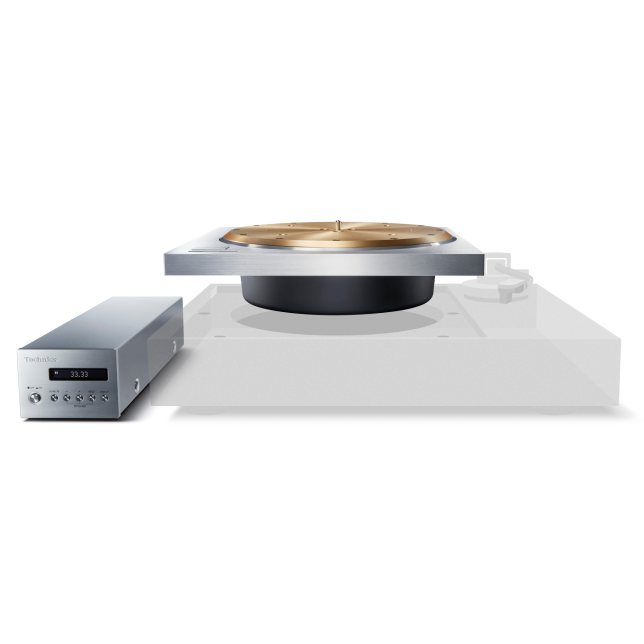

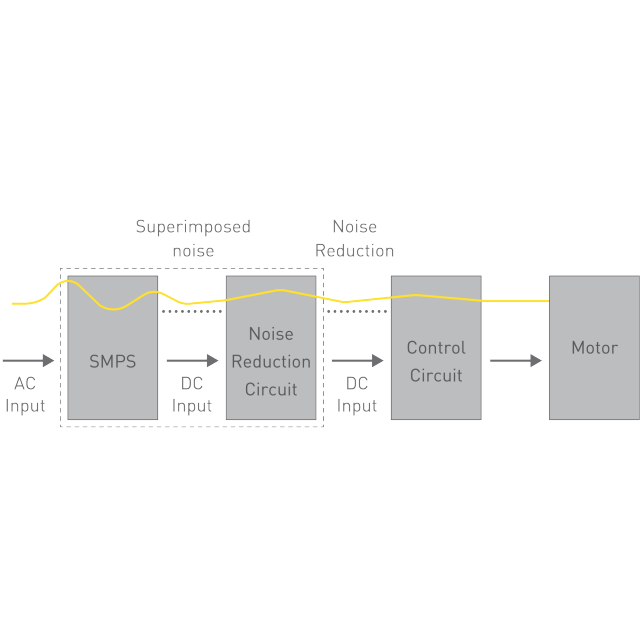

Concept of Separate Control Unit
Riadiaca jednotka je oddelená od hlavnej jednotky, aby sa potlačil vplyv nežiaduceho šumu na hlavnú jednotku. Na dosiahnutie napájacieho obvodu, ktorý poskytuje dobrú reguláciu vysokého krútiaceho momentu, sa používa spínací zdroj napájania. Spínací zdroj napájania je vybavený jedinečnou technológiou, ktorá pomocou novovyvinutého obvodu na obmedzenie nežiaduceho šumu zabezpečuje napájanie s minimálnym šumom, čím sa obmedzuje šum pri snímači. Na komunikáciu medzi hlavnou a riadiacou jednotkou sa používa vysokospoľahlivý systém, ktorý odoláva účinkom vonkajšieho šumu, aby sa minimalizoval šum aj počas komunikácie. Tieto dôkladné opatrenia na zníženie šumu prispievajú k najvyššej úrovni odstupu signálu od šumu na svete.

Nastavenie minút a indikácia otáčok

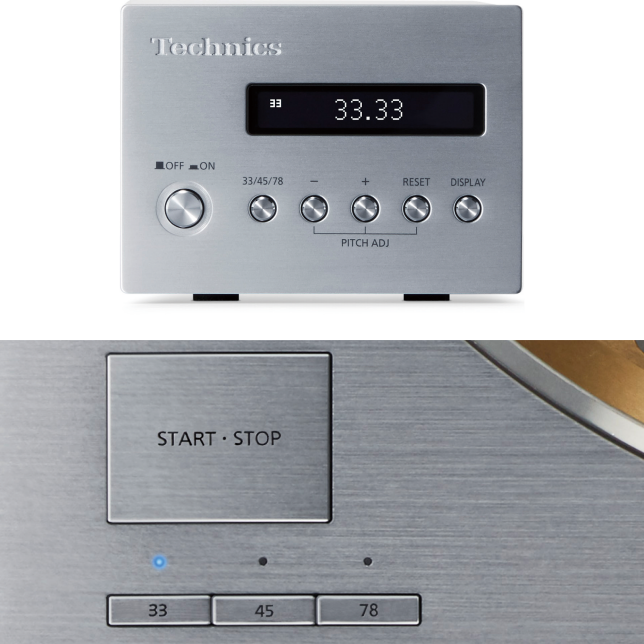

Photo of Control Unit, Photo of Turntable Buttons
Tento gramofón podporuje nielen analógové platne LP (33 1/3 ot./min.) a EP (45 ot./min.), ale aj SP (78 ot./min.). Otáčanie (ot./min.) možno z riadiacej jednotky nastaviť aj na dve desatinné miesta (maximálne ±16 %). Displej OLED tiež dokáže zobrazovať otáčanie s presnosťou na dve desatinné miesta, takže používateľ môže mimoriadne presné otáčanie počuť aj vidieť.

Kompatibilita s modelmi SP-10MK2 a SP-10MK3

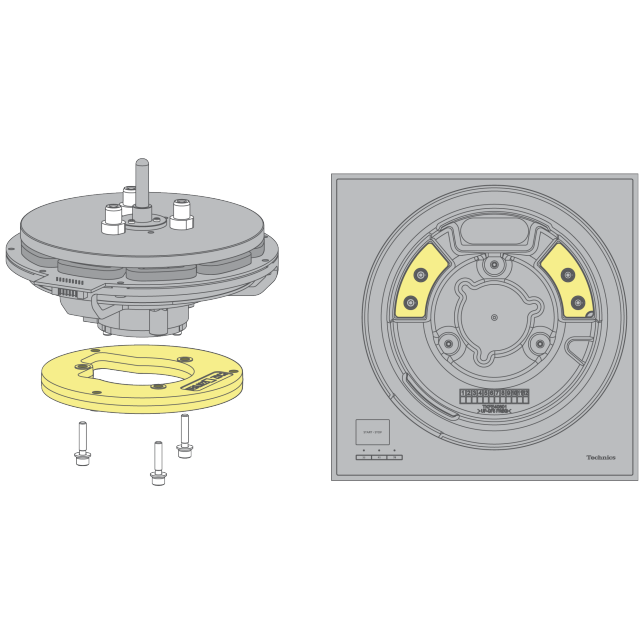

Concept of SP-10MK2 and SP-10MK3 Compatibility

Tvar a umiestnenie skrutiek základnej dosky modelu SP-10R sú navrhnuté tak, aby umožňovali montáž na modely SP-10MK2 a SP- 10MK3 pre úplnú spätnú kompatibilitu. Vďaka tomu môžu používatelia naďalej používať základňu gramofónu a prenosku systémov, ako sú SP-10MK2 a SP-10MK3. Riadiaca jednotka má tiež rovnaký tvar a veľkosť ako pohonná jednotka modelu SP-10MK2, čo umožňuje bezproblémovú výmenu.

Ďalšie informácie

Inšpirujte sa

Špecifikácie

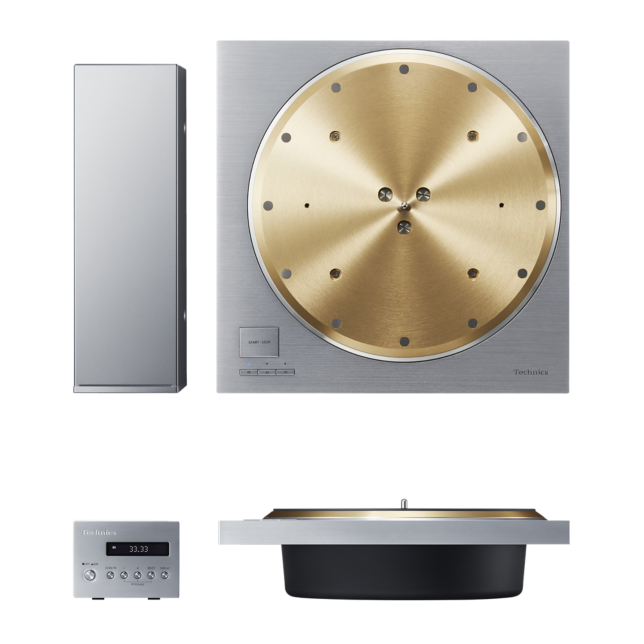

Fotografia Gramofón s priamym pohonom SP-10R

Veľkosť a hmotnosť

Výška
109mm
Šírka
365mm
Hĺbka
365mm
Hmotnosť
18.2kg

Bezjadrový motor s priamym pohonom

Potlačenie nežiaducich vibrácií motora

Ťažký tanier gramofónu

Samostatná riadiaca jednotka

Sekcia gramofónu

  • Spôsob pohonu

    • Priamy pohon
  • Motor

    • Bezkontaktný motor napájaný jednosmerným prúdom
  • Rýchlosti gramofónu

    • 33 1/3, 45, 78 ot./min.
  • Rozsah nastavenia

    • ±16 %
  • Počiatočné otáčky

    • 0,39 N・m / 4,0 kg・cm
  • Vlnenie a chvenie

    • 0,015 % W.R.M.S.
  • Otočný tanier gramofónu

    • Kombinácia mosadze a hliníka liateho pod tlakom
      Priemer: 323 mm
      Hmotnosť: približne 7,9 kg (vrátane podložky gramofónu)

Všeobecne

  • Napájanie

    • Striedavé napätie 110 – 240 V, 50/60 Hz
  • Spotreba energie

    • 10 W
      Približne 0,05 W (pohotovostný režim)
  • Rozmery (š × v × h)

    • Hlavná jednotka 365 × 109 × 365 mm
      Riadiaca jednotka 110 × 84 × 350 mm
  • Hmotnosť

    • Hlavná jednotka približne 18,2 kg
      Riadiaca jednotka približne 2,1 kg
  • Rozsah teplôt počas prevádzky

    • 0° až +40°
  • Rozsah prevádzkovej vlhkosti

    • 35 až 80 % relatívnej vlhkosti (bez kondenzácie)
  • Príslušenstvo

    • Gramofón, podložka gramofónu, adaptér platní EP, súprava skrutiek pre gramofón, odpojiteľné držadlo, imbusový kľúč, napájací kábel, návod na obsluhu
