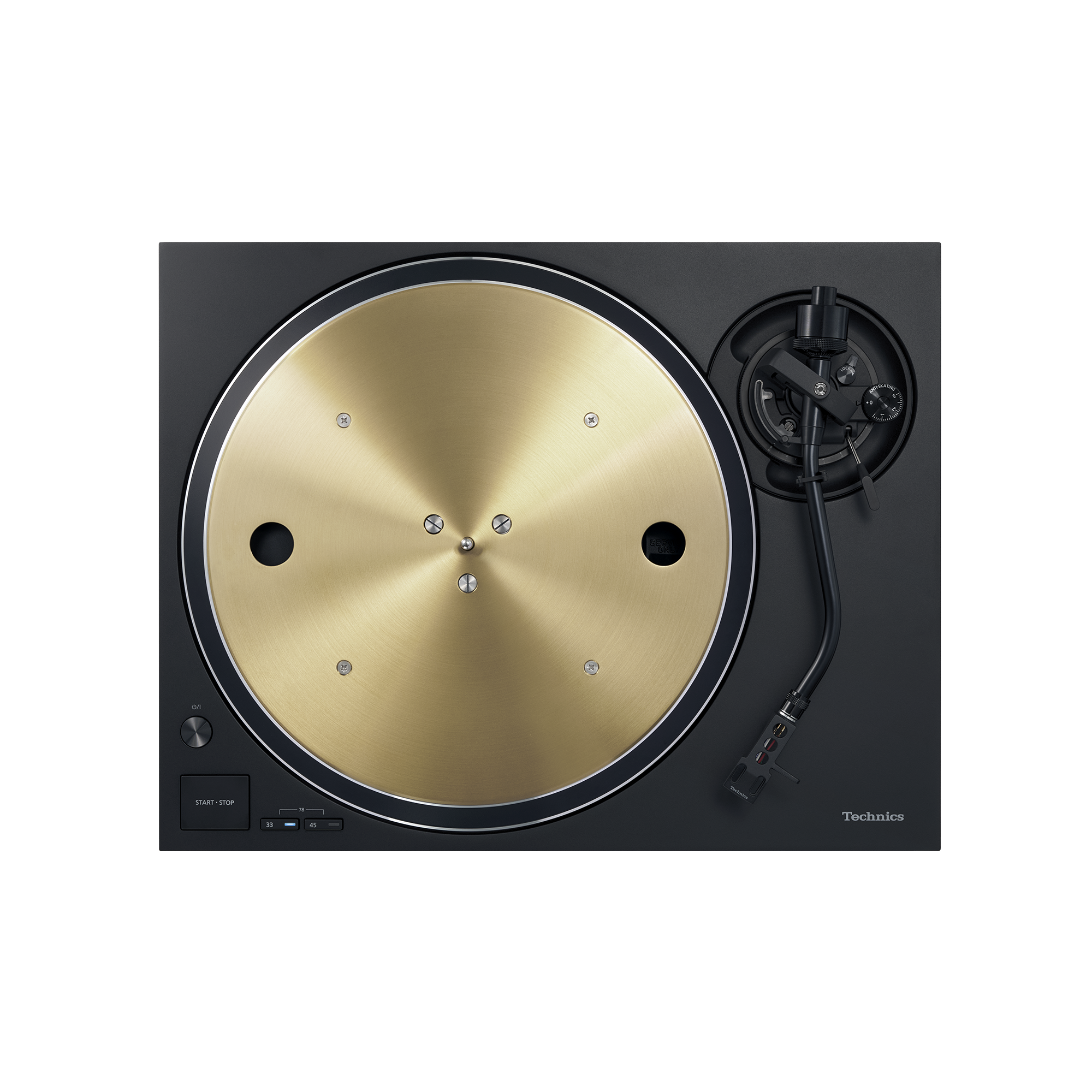

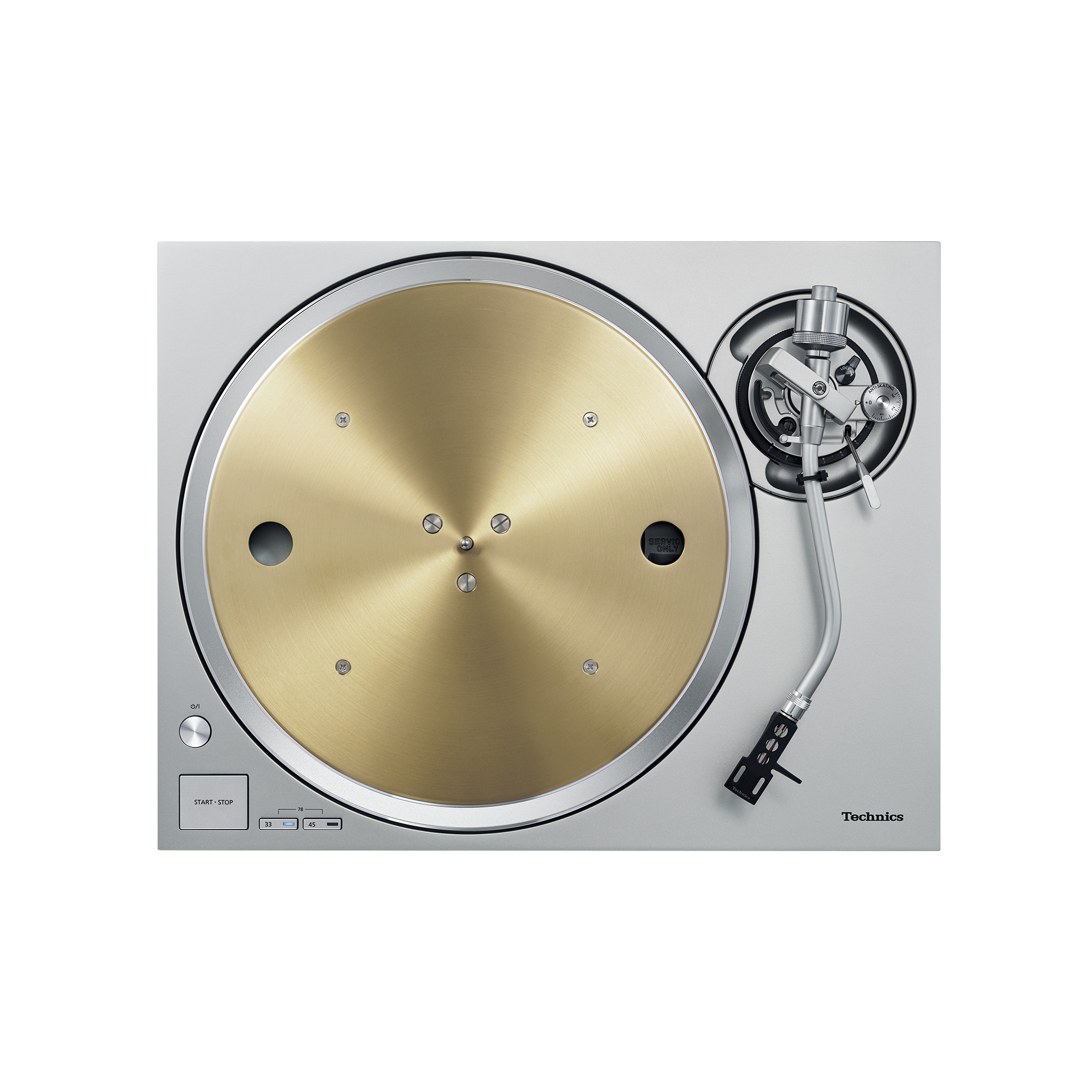

Грамофонна система с директно задвижване SL-1300G
SL-1300G
Грамофон от Grand Class от ново поколение
Грамофон с Hi-Fi дизайн, включващ ΔΣ-Drive, нова технология за моторно задвижване, която осигурява висока точност на въртене и ниски вибрации. Новият мотор на грамофона, трислойната плоча и шасито с висока твърдост осигуряват още по-високо качество на звука.
Функции
Двигател с директно задвижване без сърцевина постига стабилно въртене
В SL-1300G, използването на двигател с директно задвижване без сърцевина без желязна сърцевина елиминира неравномерното въртене на въртящата се маса, известно като назъбване. Също така конструкцията с двоен ротор намалява натоварването на лагера, като същевременно поддържа висок въртящ момент и намалява малките вибрации по време на въртене. Освен това, моторът на SL-1300G е преработен, за да елиминира фините вибрации, които могат да повлияят на качеството на звука. За да се подобри твърдостта, за основата за монтиране на бобината е използван същият модел на армиране като при референтния клас SL-1000R/SP-10R.
Система за моторно задвижване, ΔΣ-задвижване (делта сигма задвижване)
Отключете едно царство на аудио прецизност с ΔΣ-Drive – най-съвременна система, използваща опита на Technics в обработката на PWM сигнали. В допълнение към намаляването на хармониците, устройството потиска вибрациите от двигателя за по-плавно и по-точно въртене, осигурявайки богато възпроизвеждане на музиката.
Дизайн за устойчивост на вибрации
Трислоен диск на грамофона
Грамофонът има трислойна конструкция със здрава комбинирана отлят месингов и алуминиев диск. Със заглушаващо гумено покритие на цялата задна повърхност за елиминиране на ненужния резонанс се постига голяма здравина и поглъщане на вибрациите. Това предоставя плавна стабилност на въртене и инерционна маса, надминаващи тези на SP-10MK2, стандарта за грамофони с директно задвижване в множество радиостанции по света, както и два пъти повече инерционна маса от тази на SL-1200MK5.
Двупластова конструкция на шкафа
SL-1300G осигурява висока здравина чрез използване на корпус с двуслойна конструкция, обединяваща солидно BMC и лято от алуминий шаси. Добавени са подсилващи ребра между мотора/тоналното рамо на горния панел. Това подобрява твърдостта и характеристиките на амортизиране на вибрациите.
Високо ниво на регулиране на баланса
Когато разпределението на теглото на грамофона е неравномерно при въртене се образува излишна вибрация или шум, което причинява намаляване на качеството на звука. Затова балансът на грамофона се извършва във фабриката чрез използване на специализирано високопрецизно оборудване за регулиране на баланса за всеки елемент, след като грамофонът бъде сглобен. Грамофоните, които са преминали регулирането, се отбелязват със стикер „BALANCED“, за да се обозначи, че е извършено регулиране.
Многостепенно тихо захранване
Превключваща верига с ниско ниво на шум
Използването на високоскоростно импулсно захранване гарантира стабилен капацитет на захранване и по-малко пулсации и бръмчене. Прилагането на импулсно захранване към грамофон елиминира необходимостта от голям трансформатор и противодействие на последващите механични вибрации. Честота на превключване над 100 kHz ограничава въздействието на шума върху честотната лента на възпроизвеждане на музика.
Активно прекъсване на шума при инжектиране на ток
Тази технология съчетава устройство за откриване на шум с усилвател на грешки. Тя открива остатъчен шум в захранването и прилага ток с обратна фаза за отстраняване на шумовите компоненти. Премахва нискочестотния шум по-ефективно от регулатора, за да осигури по-съвършено захранване.
Грамофонно рамо, постигащо висока чувствителност при първоначалното движение
Рамото, ключов компонент за прецизно четене, проследява въртенето на записа. Наследен от Technics, той използва лека, твърда алуминиева тръба в традиционната универсална S-образна форма за статичен баланс. Отличаващ се с карданно окачване и високопрецизен лагер, той постига висока чувствителност при първоначално движение чрез ръчно сглобяване от квалифицирани занаятчии. Тази щателна конструкция гарантира точно проследяване на жлебовете на плочата. Плюс това, той включва спомагателна тежест, осигуряваща гъвкавост за различни патрони.
Функции за по-чист звук
За изолаторите, поддържащи тялото, SL-1300G използва специална силиконова гума, която осигурява високи характеристики на заглушаване на вибрациите и дългосрочна надеждност.
Грамофонът използва позлатени фоно клеми за разглобяеми кабели, докато металната екранираща конструкция вътре в кутията намалява ефектите от външния шум.
Екологични амортизационни/опаковъчни материали
SL-1300G използва екологични опаковъчни материали, за да помогне за ограничаване на морските пластмаси и други екологични проблеми. Подплънката е променена от стиролова пяна на гофриран картон, намалявайки количеството използвана пластмаса с около 70% в сравнение със съществуващите опаковки на продукта. Ние също така предприехме стъпки за подобряване на удобството чрез комбиниране на аксесоари в една кутия, като същевременно запазихме здравината на омекотяването, за да предпазим от голямото тегло на продукта.
Вдъхновете се
Технически данни
Двигател с директно задвижване без сърцевина постига стабилно въртене
ΔΣ-Drive потиска вибрациите от двигателя за по-плавно и по-точно въртене
Антивибрационна структура с трислойна плоча и двуслойно шаси
Ниско ниво на шум, нисковолтова електрическа верига и превключващо захранване
Грамофонно рамо, постигащо висока чувствителност при първоначалното движение
Корпус с висока твърдост и силиконови изолатори с високо ниво на затихване за плавен звук и изолация от различни вибрации
Грамофонна секция
-
Метод на задвижване
-
Директно задвижване
-
-
Мотор
-
Безчетков DC двигател
-
-
Скорости на грамофон
-
33-1/3, 45 и 78* об./мин
* Скоростта на въртене на грамофона ще бъде 78,26 об./мин, когато е настроена на 78 об./мин.
-
-
Начален въртящ момент
-
0,32 N・m (3,3kgf・cm)
-
-
Характеристики на конфигурация
-
0,7 s от покой до 33 1/3 об/мин
-
-
Спирачна система
-
Електронна спирачка
-
-
Уау и флатер
-
0,025% W.R.M.S.
-
-
Диск на грамофона
-
Комбинирана месингова и алуминиева отливка
Диаметър: 332 mm
Тегло: Прибл. 3,6 kg (включително гумения лист)
-
Секция на рамото
-
Тип
-
Статичен баланс
-
-
Ефективна дължина
-
230 mm
-
-
Надвес
-
15 mm
-
-
Грешен ъгъл на проследяване
-
В рамките на 2° 32' (при външния канал на 30 см (12") запис)
В рамките на 0° 32' (при вътрешния канал на 30 см (12") запис)
-
-
Ъгъл на офсет
-
22°
-
-
Диапазон за регулиране на височината на рамото
-
0 – 6mm
-
-
Диапазон за регулиране на натиска на иглата
-
0 - 4g (директно отчитане)
-
-
Тегло на държач за доза
-
Прибл. 7.6 кг
-
-
Допустим диапазон за тегло на дозата
-
(без допълнителна тежест)
5,6 – 12,0 гр.
14,3 – 20,7 гр. (вкл. площадката за закрепване на дозата)
(с малка допълнителна тежест)
10,0 – 16,4 гр.
18,7 – 25,1 гр. (вкл. площадката за закрепване на дозата)
(с голяма допълнителна тежест)
14,3 – 19,8 гр.
23,0 – 28,5 гр. (вкл. площадката за закрепване на дозата)
-
-
Монтажен размер на дозата
-
12,7 mm (1/2") интервал
-
-
Терминален блок на носача
-
1.2 mmφ 4-пинов клеморед
-
Терминали
-
Аудио изход
-
PHONO (щекерно гнездо) x 1
ЗАЗЕМИТЕЛНА КЛЕМА x 1
-
Основни
-
Захранване
-
AC 220-240 V, 50/60 Hz
-
-
Консумация на енергия
-
10 W (ВКЛЮЧЕНО захранване)
0,3 W (ИЗКЛЮЧЕНО захранване)
-
-
Размери (Ш x В x Д):
-
453 x 173 x 372 mm
-
-
Тегло
-
Прибл. 13,0кг
-
-
Диапазон на температура в работен режим
-
0 °С до +40 °С
-
-
Диапазон на работна влажност
-
35% до 80% относителна влажност (без кондензация)
-
-
Аксесоари
-
Грамофон, шийт за грамофон, капак,
EP адаптер за грамофонна плоча, противотежест,
Допълнителна противотежест, площадката за закрепване на дозата, издаден напред датчик,
Комплект винтове за патрон, PHONO кабел,
PHONO заземяващ кабел, захранващ кабел за променлив ток, комплект винтове за грамофон,
Ръководство за потребителя
-
