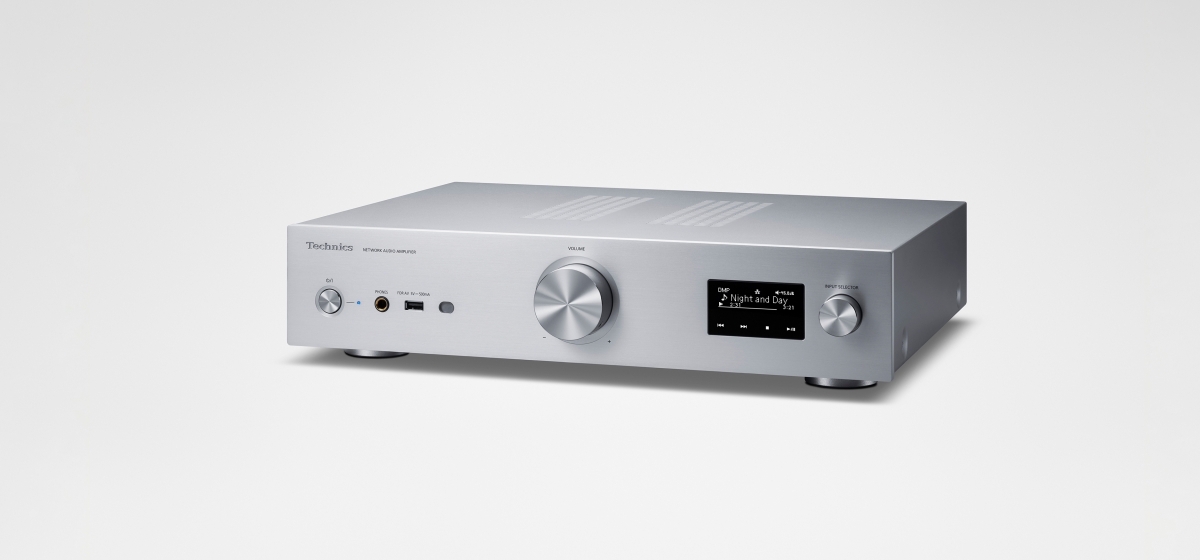

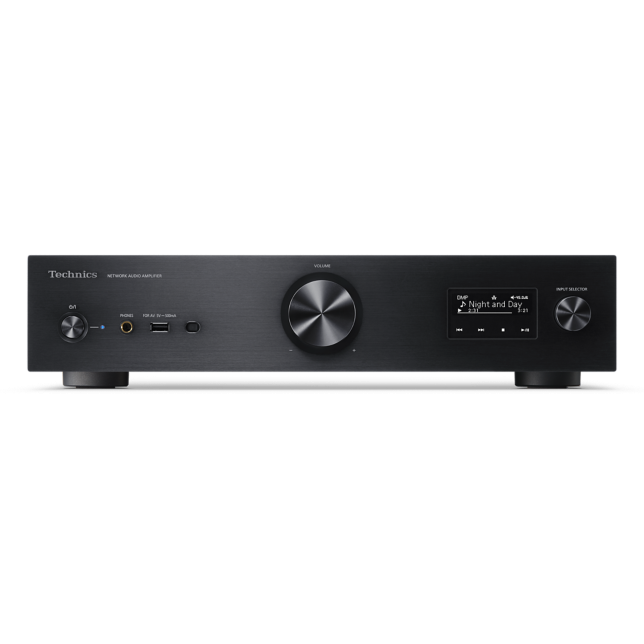

Amplificateur réseau audio SU-GX70

Le SU-GX70 utilise un amplificateur entièrement numérique doté de la célèbre technologie audio numérique de Technics. Son système de transmission numérique traite les signaux de manière entièrement numérique à toutes les étapes, de l’entrée à la sortie. Par rapport à la transmission analogique, ce système est moins sensible à la dégradation du signal causée par le bruit externe, assurant une transmission du signal plus précise. Le traitement précis du signal fournit non seulement un son numérique haute résolution, mais maintient également la texture douce inhérente aux enregistrements analogiques.

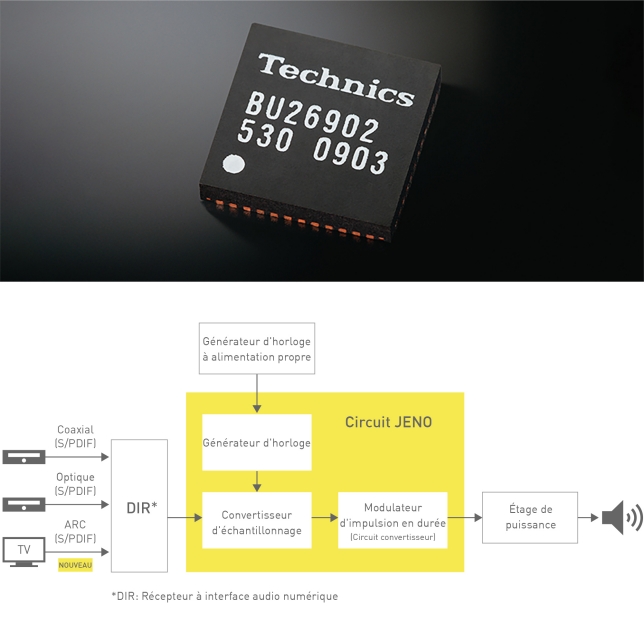

De plus, un moteur JENO a été utilisé dans le circuit HDMI ARC (canal de retour audio), qui a été installé pour la première fois dans un produit Technics. Cela aide à réduire toute dégradation de la qualité sonore causée par la gigue lors de la transmission des signaux audio numériques (S/PDIF), assurant des niveaux de clarté inégalés dans l’audio du téléviseur.

L’impédance d’un haut-parleur change à chaque fréquence et un amplificateur de puissance est nécessaire pour alimenter les haut-parleurs, indépendamment des caractéristiques du haut-parleur. Toutefois, les amplificateurs numériques classiques sont branchés aux haut-parleurs par un filtre passe-bas à l’étage de sortie, ils sont donc encore plus fortement influencés par les caractéristiques d’impédance du haut-parleur. De plus, même si les caractéristiques d’amplitude des amplificateurs classiques ont été améliorées en raison de la rétroaction négative, ce n’est pas le cas des caractéristiques de phase.

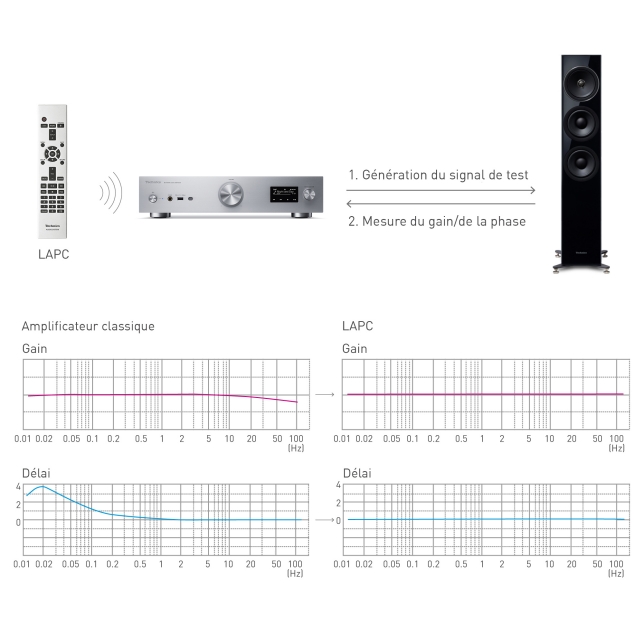

Nous avons donc mis au point un algorithme d’optimisation adaptative de l’impédance des haut-parleurs qui effectue une correction de la réponse impulsionnelle idéale par traitement numérique du signal en mesurant les caractéristiques de fréquence amplitude-phase de l’amplificateur avec les haut-parleurs connectés. Cette technique permet d’aplanir les caractéristiques de fréquence d’amplitude et de phase, ce que les amplificateurs n'avaient pas réussi à faire auparavant, tout en produisant un son doté d'une riche expression spatiale.

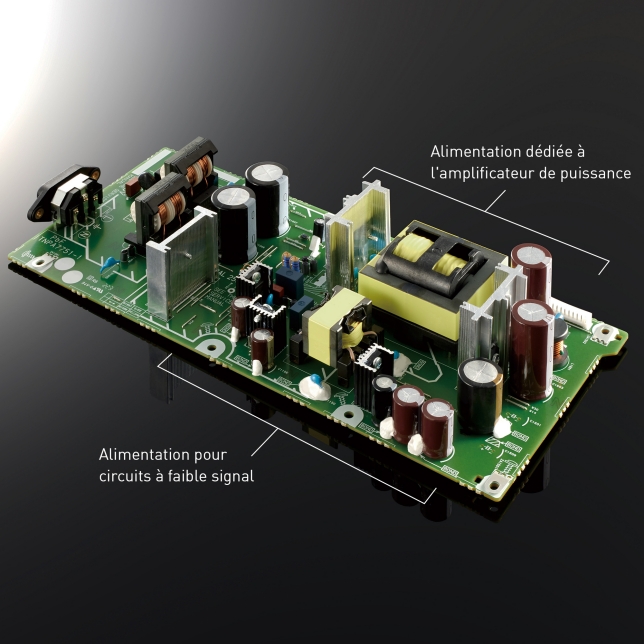

La conception du bloc d’alimentation est extrêmement critique dans les chaînes audio contenant des amplificateurs, des circuits numériques et d’autres composants de ce type. Pour éliminer tout effet indésirable sur l’amplificateur, le SU-GX70 est équipé d’une alimentation dédiée aux circuits de l’amplificateur de puissance qui est indépendante de tous les autres circuits. Ainsi, les mêmes condensateurs électrolytiques qui se retrouvent dans les modèles haut de gamme sont utilisés dans l’alimentation dédiée à l’amplificateur et dans les composants de l’amplificateur de puissance.

Le SU-GX70 utilise une alimentation à découpage haute vitesse d’environ 130 kHz. L’augmentation de la fréquence de commutation permet de réduire les interférences sonores sur la bande passante musicale de lecture. Cela donne une alimentation très réactive pour les signaux musicaux et une puissante capacité d’alimentation des haut-parleurs.

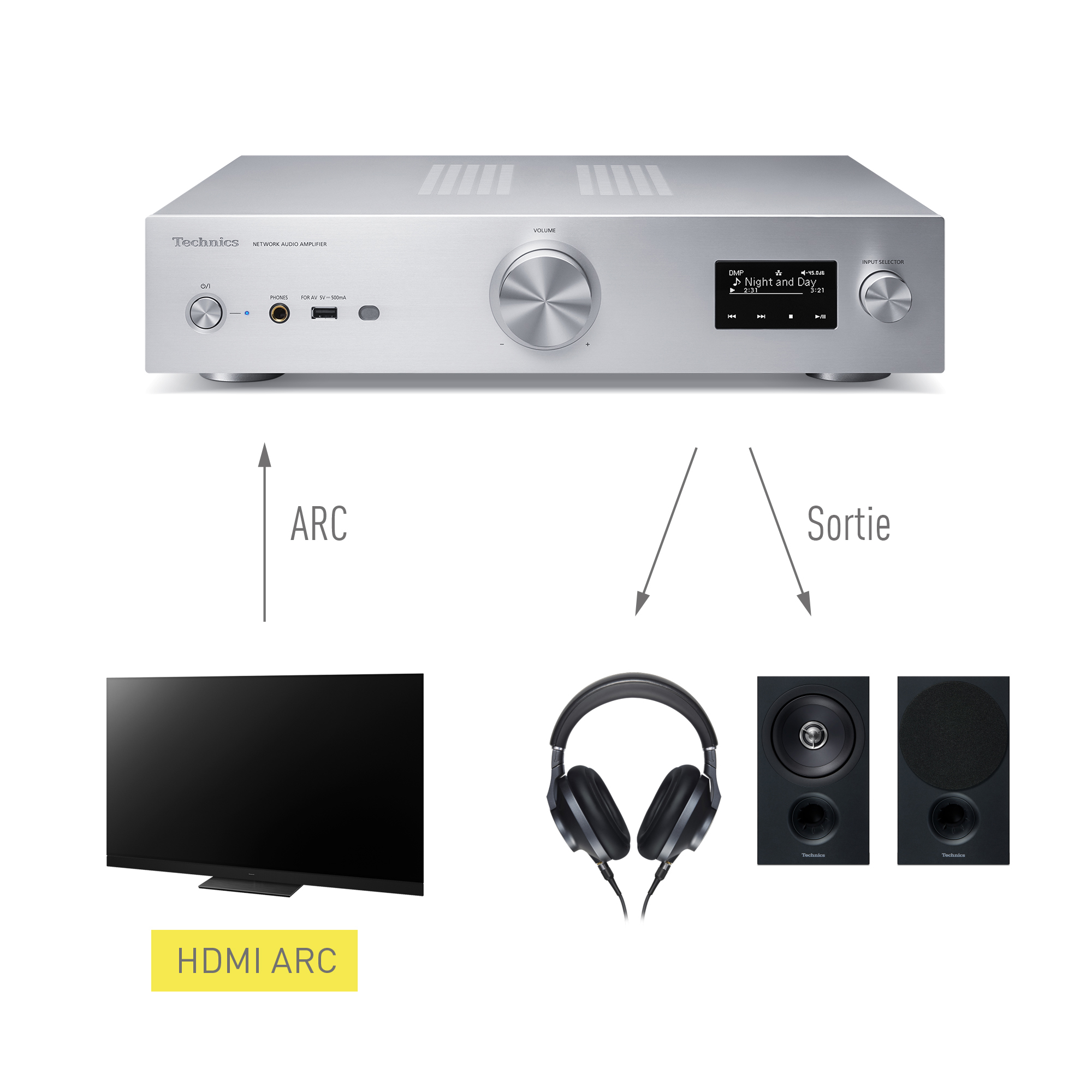

Pour que le SU-GX70 puisse recevoir des signaux audio en mode HDMI ARC (canal de retour audio), en raison des spécifications, les signaux vidéo doivent d’abord être émis par le SU-GX70. Cependant, la sortie de ces signaux peut provoquer des bruits indésirables.

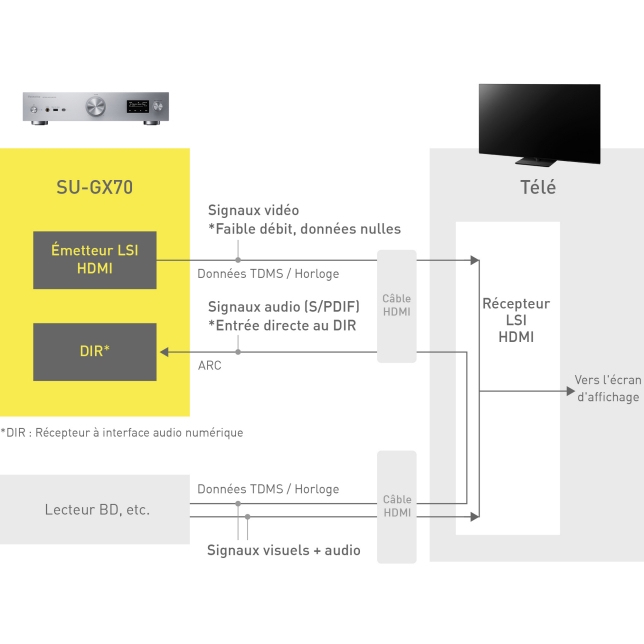

Ainsi, les signaux vidéo sont émis par le SU-GX70 à un débit inférieur et la valeur numérique de la couleur de chaque pixel est réglée sur zéro. Cela garantit un fonctionnement à faible charge entre les dispositifs de transmission/réception HDMI, empêchant toute génération de bruit indésirable à partir des signaux vidéo. Cela réduit également tout impact sur la qualité sonore. De plus, la transmission des signaux du téléviseur au moteur JENO par le chemin le plus court possible minimise l’impact de la gigue. Il s’agit d’un mécanisme unique à Panasonic/Technics en tant que détendeurs de licence HDMI.

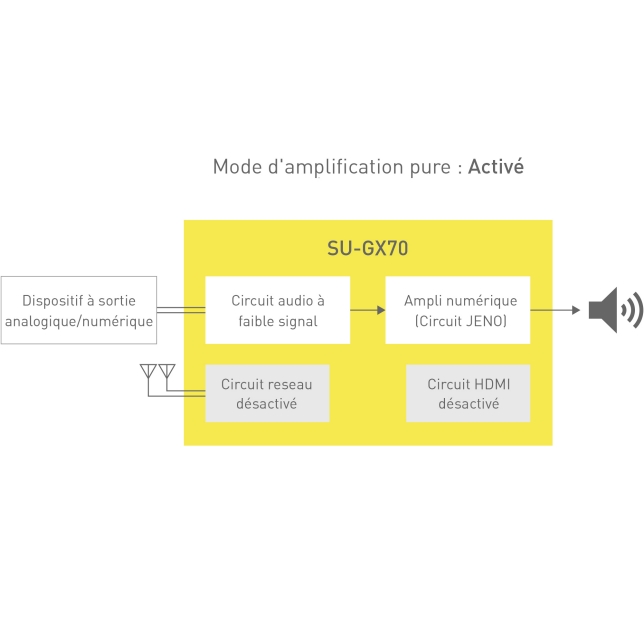

En mode d’amplification pure, le fait de couper l’alimentation du réseau et des circuits HDMI supprime tout bruit provenant de l’appareil ou de l’antenne. Cela assure une clarté encore meilleure lors de la lecture de la musique.

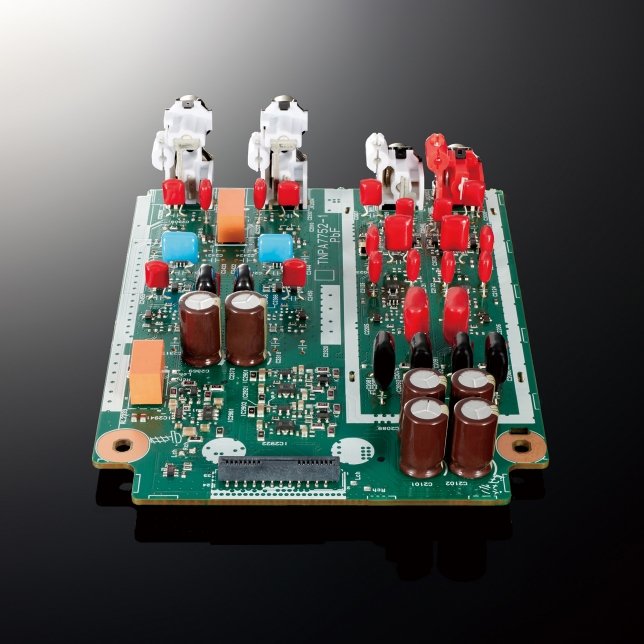

Le circuit d’amplification discret utilisé dans le SU-GX70 a été redessiné et adapté à partir du circuit utilisé dans le SU-R1000, et la même disposition symétrique a été utilisée.
De plus, d’autres composants audio de haute qualité de la même catégorie que ceux utilisés dans le SU-R1000 ont également été adoptés, tels que des FET à faible bruit, des résistances à couche mince, des condensateurs à film et des condensateurs électrolytiques. De cette façon, l'appareil a été peaufiné dans les moindres détails.
