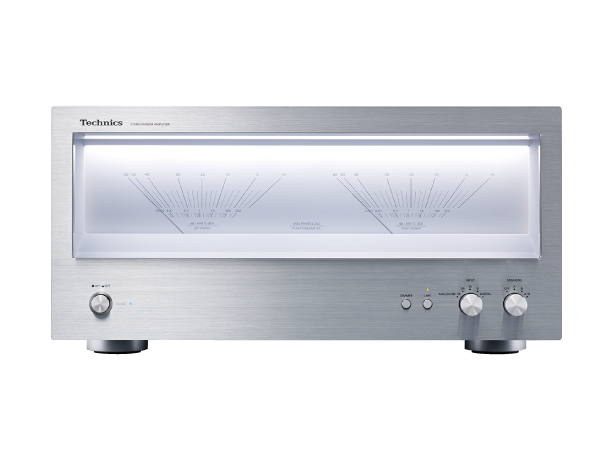

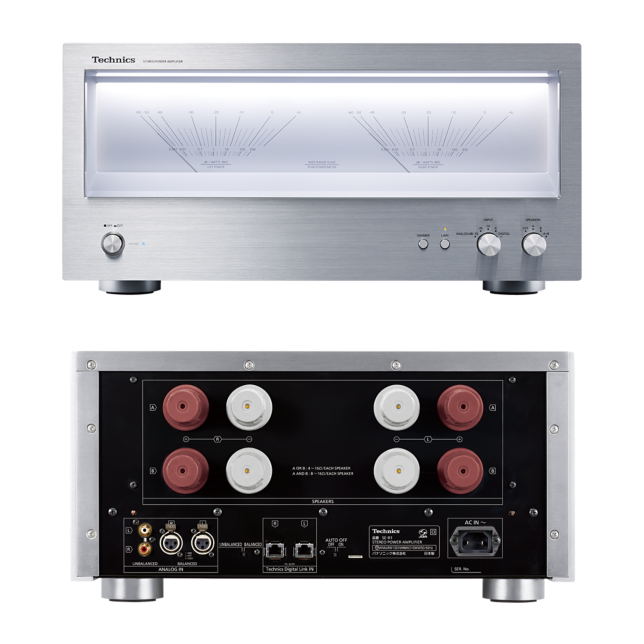

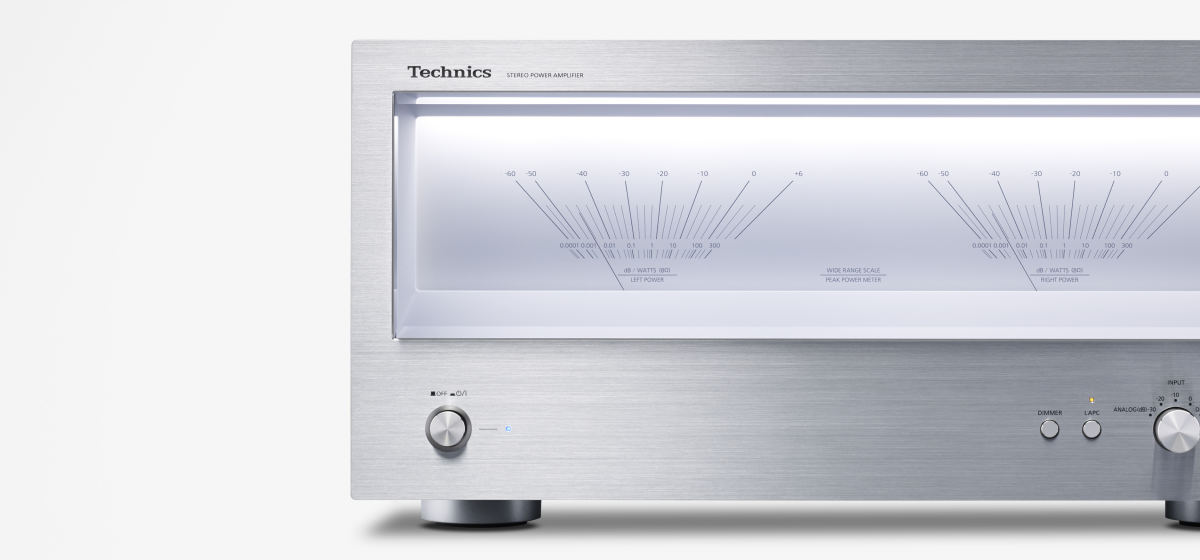

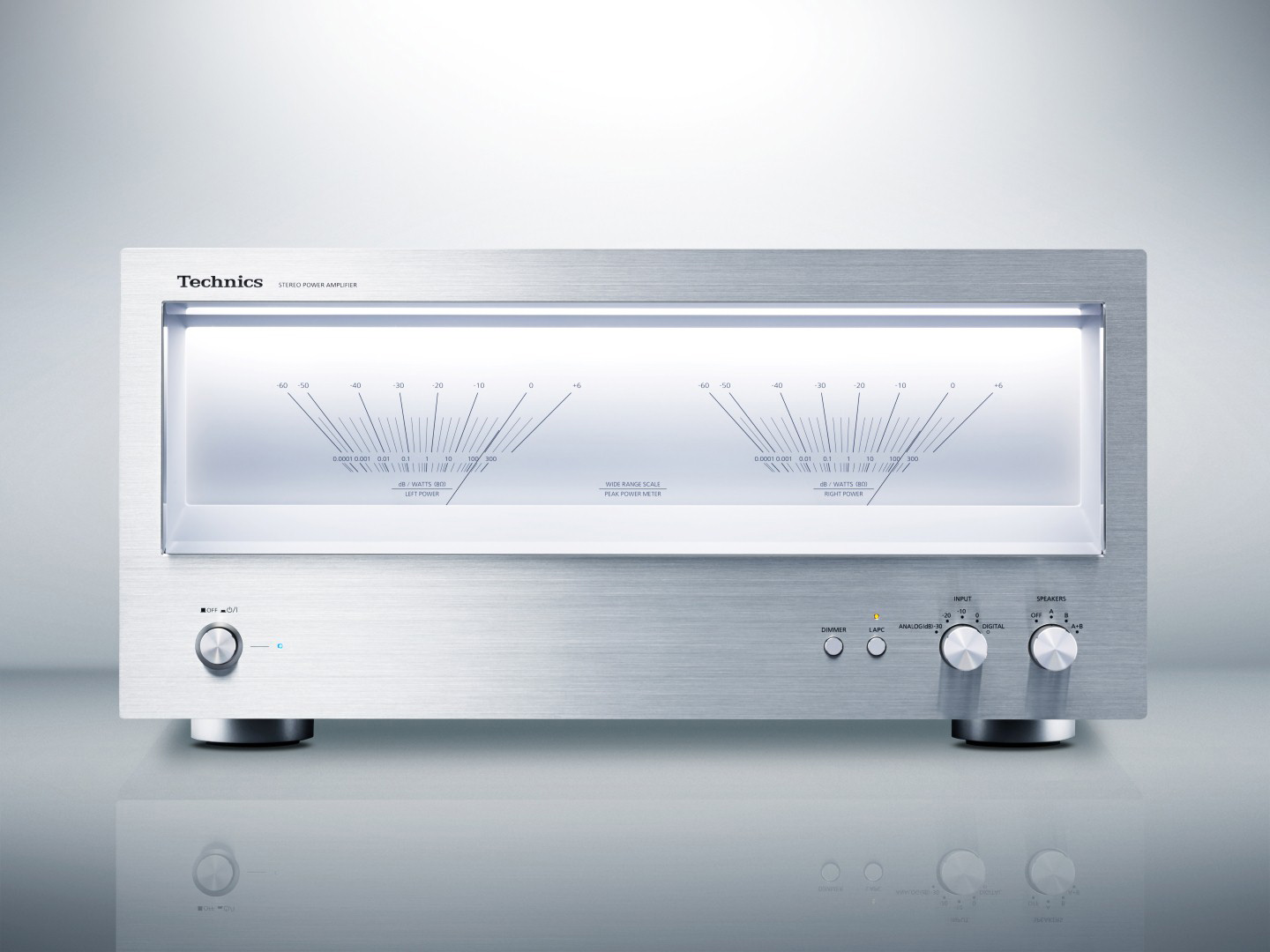

Amplificateur de puissance SE-R1

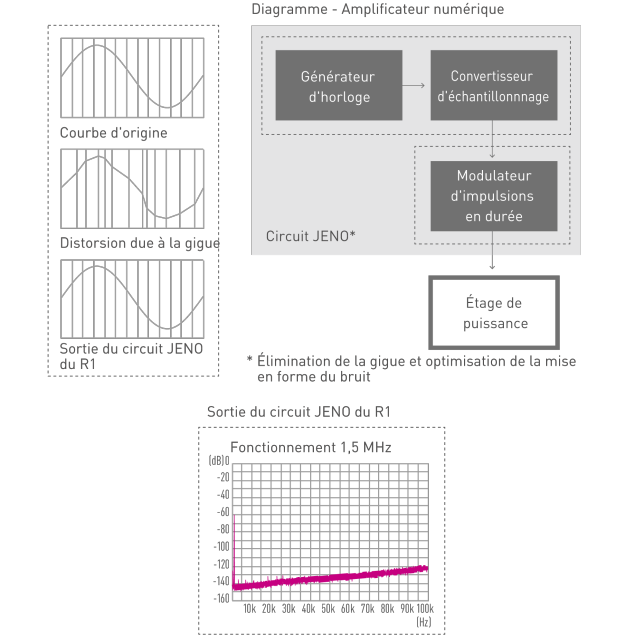

Dans les systèmes numériques, la gigue est la principale cause de distorsion. Elle est le résultat d’une mauvaise synchronisation des horloges gérant la conversion numérique analogique. Pour éliminer la dégradation du son due à la gigue, Technics a développé son propre circuit de réduction de la gigue, intégrant un générateur d’horloge au sein du circuit de réduction de bruit, pour réduire la gigue dans les fréquences basses. Il intègre également un convertisseur d’échantillonnage haute précision pour supprimer la gigue dans les hautes fréquences. Ainsi la gigue est réduite dans toutes les plages de fréquence.
Il fonctionne en conjonction avec un circuit de modulation d'impulsions (PWM) nouvellement développé, original et de haute précision, qui optimise le degré de re-quantification, et la progressivité de la courbe, de façon à obtenir une conversion N/A sans aucune perte de dynamique. Cette technologie permet à Technics d'obtenir un son naturel, délicat et comprenant toutes les nuances du signal.

Au sein de l'étage de puissance de l’amplificateur, Technics utilise un circuit d'attaque GaN (nitrate de gallium) FET à basse résistance. Cela permet la fabrication d’une amplification de puissance en configuration simple pousser-tirer (push-pull), permettant de réduire le circuit du signal, et garantissant une excellente linéarité, quel que soit le niveau sonore.

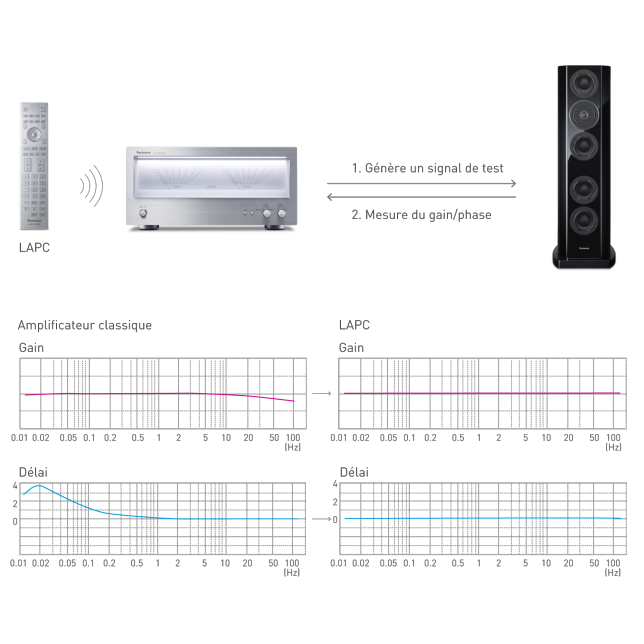

L’impédance d’une enceinte n’est pas constante, elle varie en fonction de la fréquence, altérant la charge de l’amplificateur et donc potentiellement le son. Technics est capable de mesurer les capacités d’amplitude/phase en fréquences de l’amplificateur en fonction de l’enceinte connectée, et a développé un algorithme d’optimisation de l’impédance de l’enceinte utilisant un traitement du signal numérique permettant une courbe « amplitude/phase » idéale. Le traitement de correction basé sur le nouvel algorithme assure une courbe de fréquence linéaire en amplitude et en phase, ce qui n’est pas possible avec les amplificateurs traditionnels, et livre un son riche et spatial.

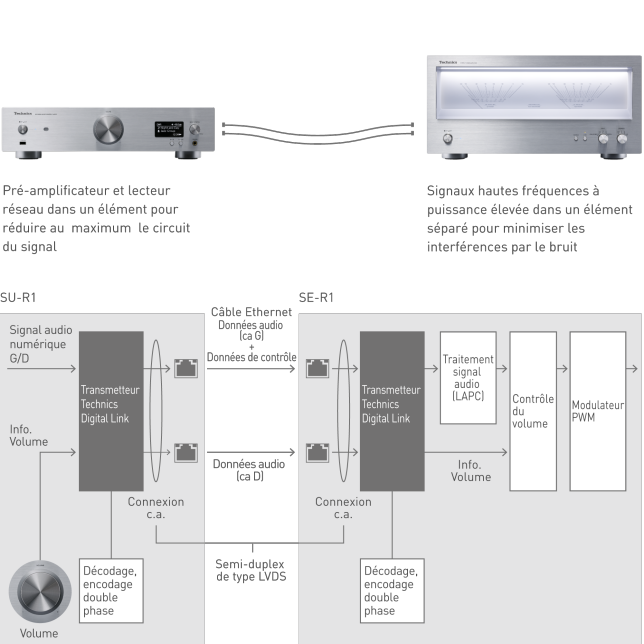

Certains systèmes utilisent une liaison numérique entre la source et le préamplificateur, gardant ainsi la pureté numérique du signal le plus longtemps possible, Technics Digital Link va encore plus loin. Il élimine la fonction de contrôle du volume du préamplificateur, et transmet à la place l’information du volume directement à l’amplificateur avec le signal audio sous forme numérique. Le circuit de réduction de gigue de l’amplificateur réduit les effets de gigue dans la transmission du signal et contrôle le volume directement au niveau du convertisseur de modulation d'impulsions en durée.
Cette nouvelle interface de transmission du son, Technics Digital Link, prend en charge les signaux audio jusqu’à 32 bits/384 kHz, et supprime les effets inter-canaux en transmettant les signaux des canaux droit et gauche séparément.
Technics Digital Link est ainsi une configuration d’amplification idéale, minimisant les dégradations entre le préamplificateur et l’amplificateur, et réalisant une superbe séparation stéréo et une reproduction des signaux les plus subtiles. Le résultat ? Un son encore plus dynamique et détaillé.

La reproduction précise de sons dynamiques et puissants ainsi que des bas signaux aux nuances délicates nécessite un amplificateur possédant une alimentation électrique particulière. Elle doit être à la fois puissante et silencieuse, et capable de répondre instantanément aux signaux audio changeant sans fluctuation dans la tension.
Le circuit d’alimentation électrique d’un amplificateur traditionnel consiste en un transformateur de puissance de grande capacité, et un circuit redresseur : après examen des différentes manières d’obtenir la tension idéale et les ondes de courant, Technics a décidé d’utiliser un étage tampon à bobine d'arrêt couplé à un circuit d'alimentation stabilisé. Ces technologies intégrées au circuit d’alimentation permettent à l’amplificateur d’alimenter à pleine puissance les enceintes quelques soient les conditions.

Le générateur d’horloge étant un circuit particulièrement délicat, il nécessite une alimentation électrique entièrement isolée de tout bruit ou variation des alimentations principales. Technics a une grande expérience dans l’utilisation de circuits d’isolation des batteries, les ayant utilisés pour créer un étage de préamplification à bruit ultra faible dans ses anciens amplificateurs analogiques.

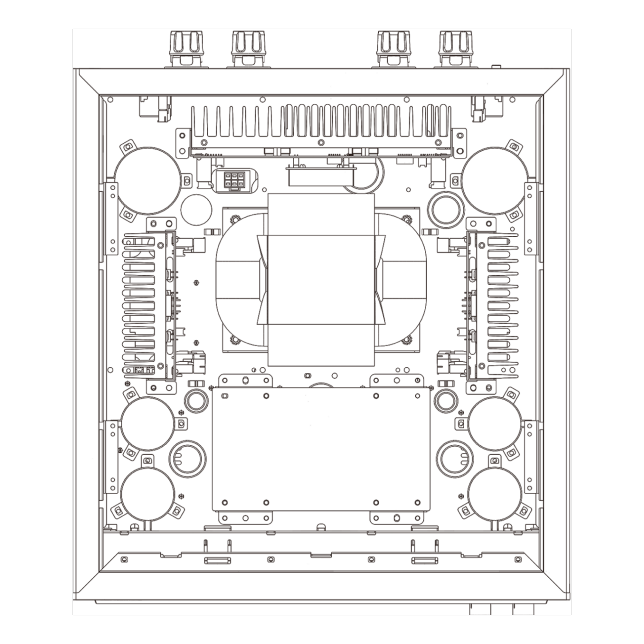

La structure de l’amplificateur principal isole les signaux des canaux droit et gauche, afin d’éviter les interférences mutuelles et d’atteindre une symétrie parfaite. Elle permet aux deux canaux d’être gérés « en miroir », donnant un signal égal à chaque canal.

Le circuit du signal est aussi court que possible pour améliorer le rapport signal/bruit, réduire les sources potentielles de distorsions et d’interférences et communiquer plus directement la musique.

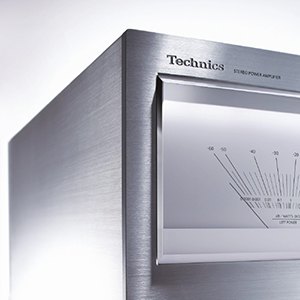

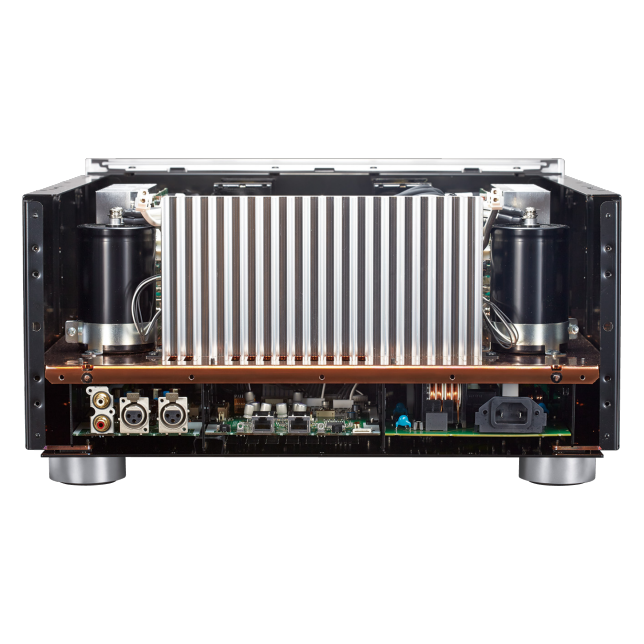

Pour supporter les lourds composants et pour baisser le centre de gravité afin d’améliorer la stabilité, le châssis interne du modèle SE-R1 est construit de plaques de 3 mm d’épaisseur. L’imposant et lourd transformateur principal est utilisé pour réduire les vibrations. Les colonnes en aluminium moulé sous pression sont placées à des intervalles idéaux entre le fond du châssis interne et le châssis extérieur. L’extérieur est fait d’une plaque d’aluminium de 7 mm d’épaisseur pour résister aux effets des bruits électromagnétiques.

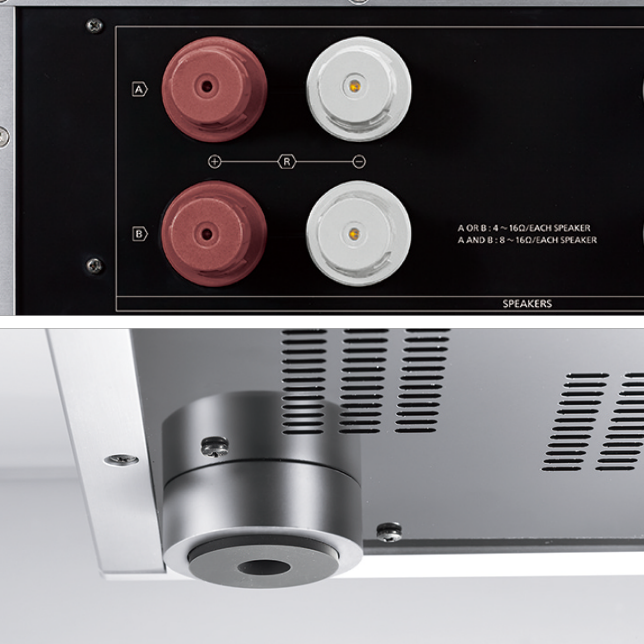

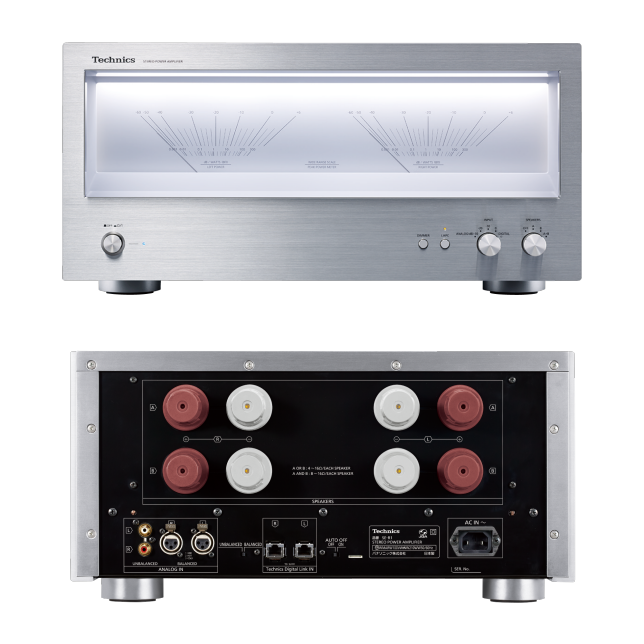

Les nouvelles bornes grand format des enceintes permettent le raccordement de câbles épais et les vis de haute précision ne peuvent se dévisser, assurant ainsi un branchement solide et fidèle des câbles. Les isolants sont fabriqués de fonte pour une grande rigidité, et un excellent effet d’amortissement : les vibrations sont réduites de façon évidente, tout comme la transmission de vibrations aux autres appareils.
